Product Description
Ürün Detayları

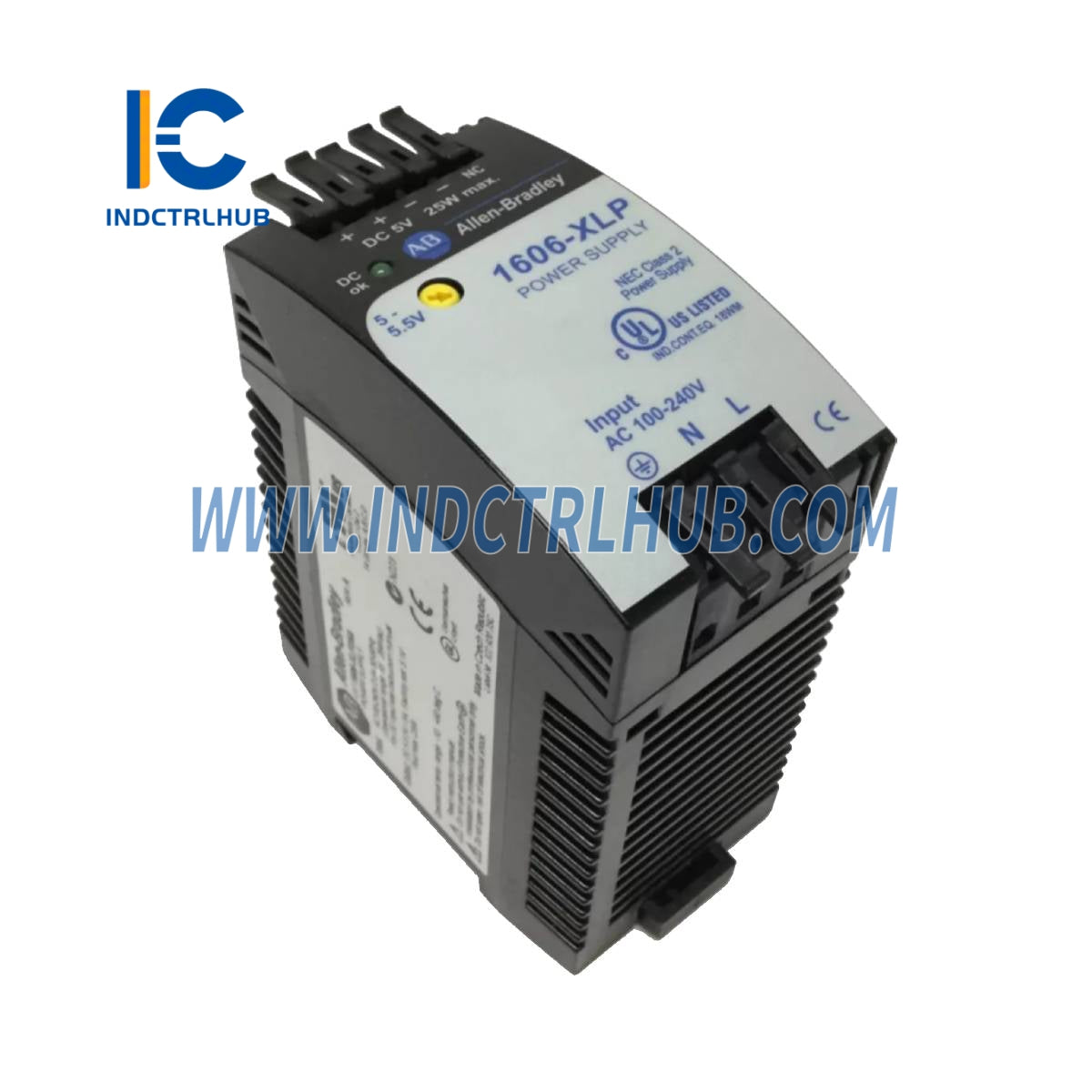

Üretici: Allen-Bradley
Model/Parça Numarası: 1606-XLP25A
Açıklama: Kompakt Güç Kaynağı, 5VDC Çıkış, 5A
Özellikler
Giriş Özellikleri
|
Özellik |
Detaylar |
|---|---|
|
Giriş Voltajı (AC) |
100-240V (Geniş Aralık), 47-63Hz |
|
Kabul Edilebilir Sınırlar |
AC 85-264V, DC 85-370V |
|
Giriş Akımı |
<0.6A (@ AC 100V, 25W çıkış), <0.35A (@ AC 196V, 25W çıkış) |
|
Harici Füzyon |
Dahili (erişilemeyen) sigorta, ek koruma gerektirmez |
|
Geçici Bağışıklık |
750V / 1.3ms (VDE 0160 / W2 standardı) |
|
Bekleme Süresi |
>19ms (@ AC 100V, 5.1V / 5A), >107ms (@ AC 196V, 5.1V / 5A), >170ms (@ AC 230V, 5.1V / 5A) |
Çıktı Özellikleri
|
Özellik |
Detaylar |
|---|---|
|
Çıkış Voltajı |
5V - 5.5V (ön panel potansiyometresi ile ayarlanabilir) |
|
Ön Ayarlı Çıkış |
5,1V ±0,5% @ 5A |
|
Voltaj Düzenlemesi |
Statik <%2 Vout, Dinamik ±%5 Vout |
|
Dalgalanma/Gürültü |
<50mVPP (20MHz bant genişliği, 50Ω ölçüm) |
|
Aşırı Voltaj Koruması (OVP) |
<6,5V |
|
Çıkış Gürültü Bastırma |
EN50081-1 değerlerinin altında EMI değerleri (uzun kablolar >2m ile bile) |
|
Sürekli Yük Değeri |
5A @ 5.1V (doğal soğutma ile) |
|
Güç Rezervi |
%20-% %35 (giriş voltajına bağlıdır) |
|
Aşırı Yük Davranışı |
Doğru V/I karakteristiği (giriş voltajına bağlıdır) |
|
Koruma |
Kısa devre, aşırı yük ve açık devre koruması |
|
Güç Geri Bağışıklığı |
10V |
|
Çalışma Göstergesi |
Yeşil LED |
Verimlilik & Güvenilirlik
|
Özellik |
Detaylar |
|---|---|
|
Yeterlik |
>%80 (@ AC 230V, 5.1V / 5A) |
|
Güç Kayıpları |
Tipik 6W (@ AC 230V, 5.1V / 5A) |
|
MTBF (Güvenilirlik) |
600.000s (Siemens normu SN 29500, AC 230V, 40°C) |
|
Kalite Testi |
Tam yükte yanma testi (60°C), %100 fonksiyonel test |
Çevresel Spesifikasyonlar
|
Özellik |
Detaylar |
|---|---|
|
Çalışma Sıcaklığı |
-10°C ile +70°C (derecelendirme uygulanır) |
|
Depolama/Transport Sıcaklığı |
-25°C ile +85°C arası |
|
Nem |
Maks. %95 (yoğuşmasız) |
|
Elektromanyetik Emisyonlar (EME) |
EN 50081-1, Sınıf B (EN 55011, EN 55022) |
|
Elektromanyetik Bağışıklık (EMI) |
EN 61000-6-2 (EN 55024'ü içerir) |
|
Güvenlik Sertifikaları |
SELV (EN60950, VDE0100/T.410), PELV (EN50178) |
|
Koruma Sınıfı |
Sınıf I (EN60950) / IP20 (EN60529) |
Fiziksel Boyutlar ve Kurulum
|
Özellik |
Detaylar |
|---|---|
|
Konut |
Sağlam plastik kasa, IP20 |
|
Boyutlar (G x Y x D) |
45 x 75 x 91 mm (+ DIN Rayı), Terminaller dahil derinlik: 98 mm |
|
Ağırlık |
240 gr |
|
Soğutma |
Doğal konveksiyon (fan gerektirmez) |
|
Montaj |
DIN-Rail (TS35/7.5 veya TS35/15) |
|
Havalandırma Boşluğu |
Havalandırma ızgarası olan kenarlarda 25mm önerilir. |
|
Bağlantı Türü |
Yaz Baharı Kelepçe Terminalleri (titreşime dayanıklı ve bakım gerektirmeyen) |
|
Tel Boyutu |
Sargılı 28-12 AWG (0.3-2.5mm²), Katı 28-12 AWG (0.3-4mm²) |
|
Tel Şerit Uzunluğu |
6mm (0.24in) önerilir |
