Product Description
🔹 Opšte informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dela |
YS1700 S2 |
|
Opis |
Programabilni indikatorski kontroler |
🔹 Kratak opis

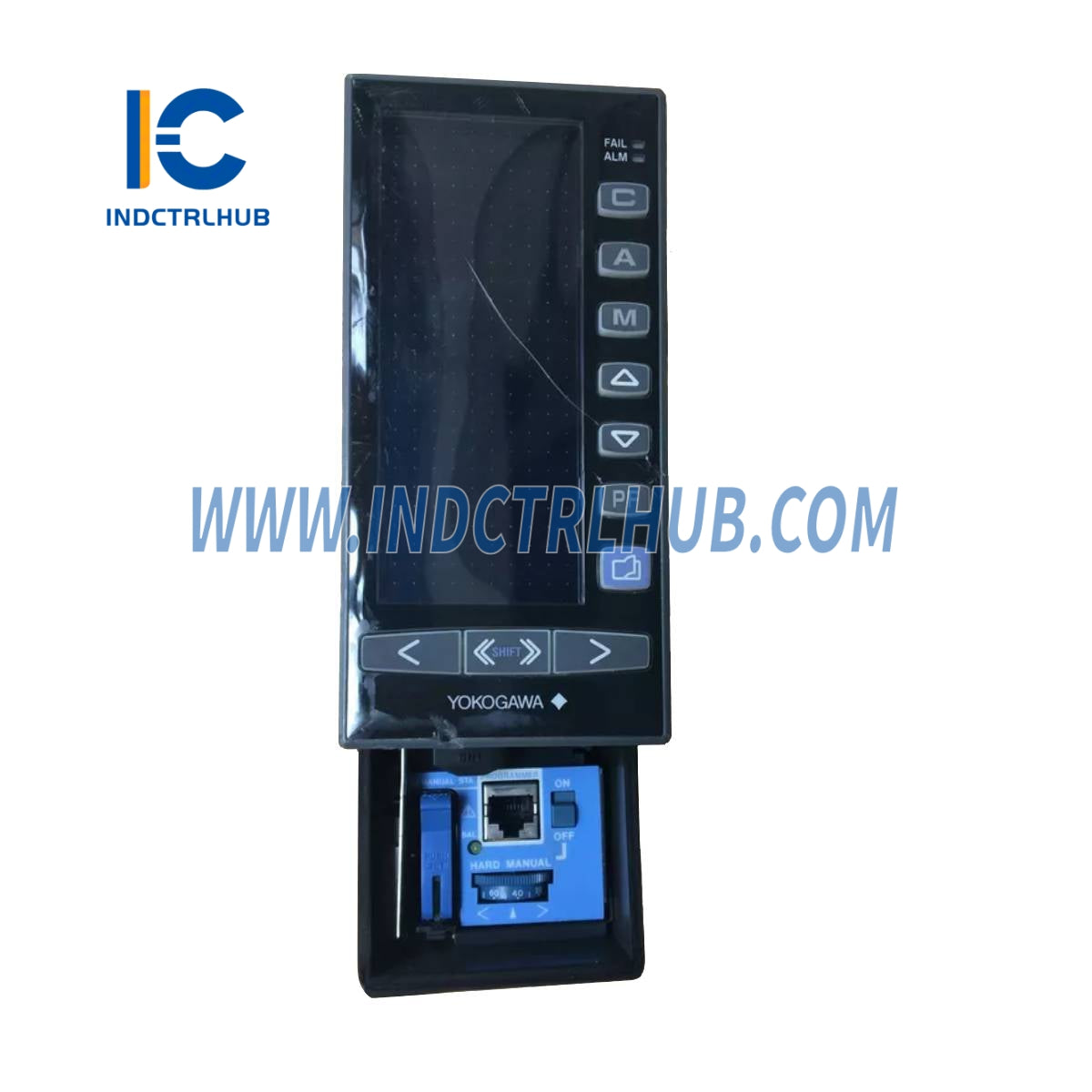

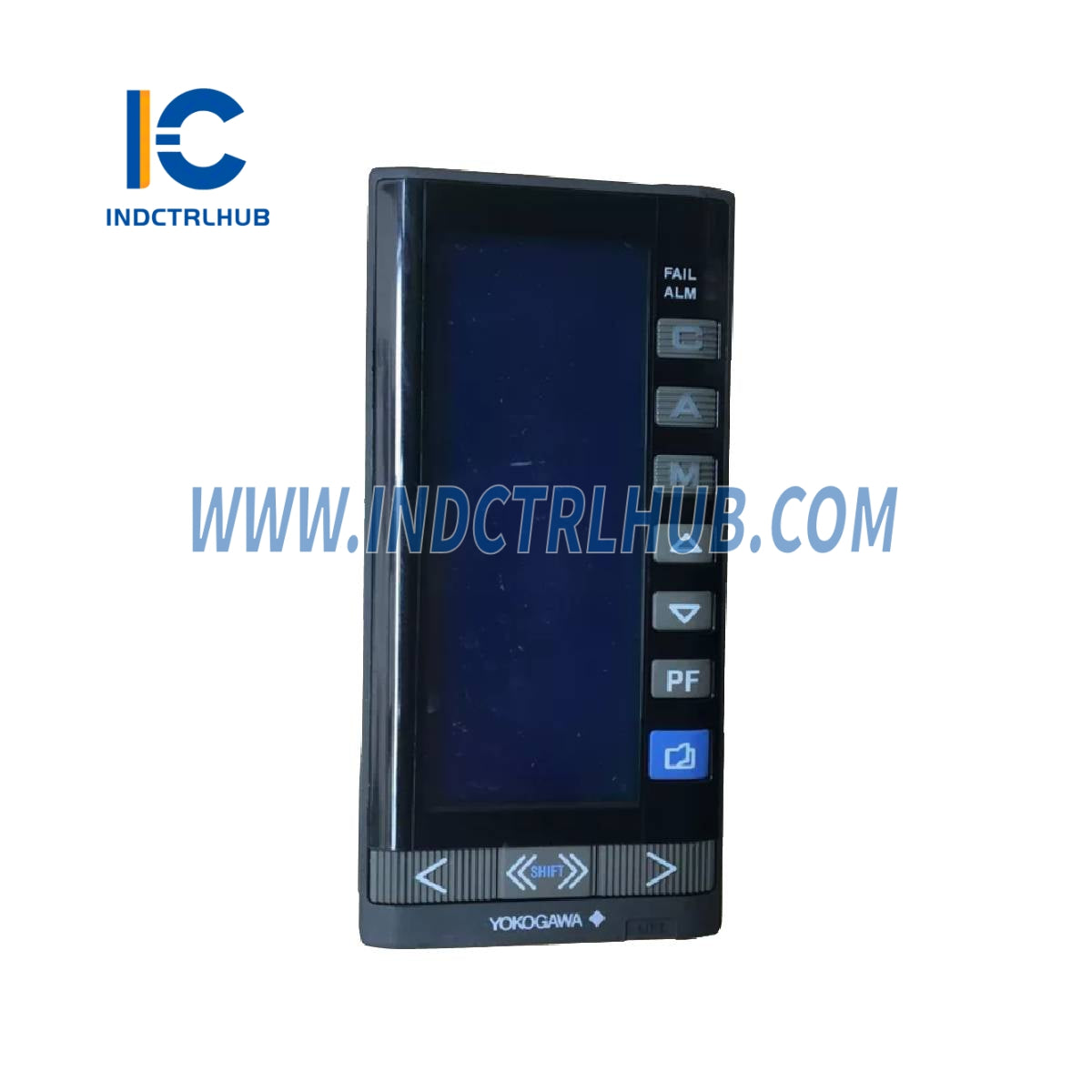

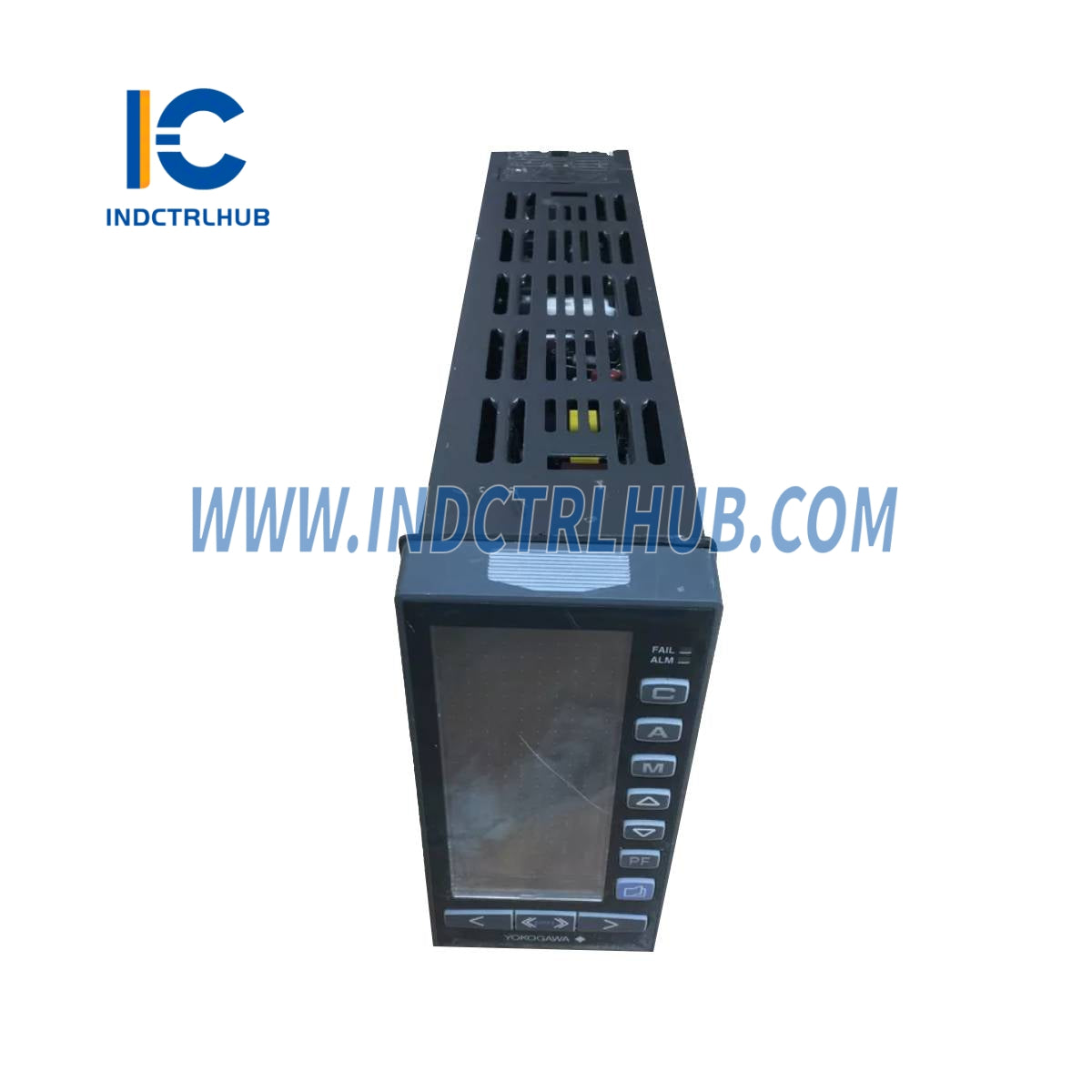

The YS1700 S2 je visokoperformansni programabilni indikatorski kontroler dizajniran za aplikacije automatizacije procesa. Podržava fleksibilne opcije napajanja, visoku preciznost u analognom ulazu/izlazu i direktne ulazne mogućnosti. Uređaj nudi različite komunikacione protokole i opciono je kompatibilan sa YS100 i YS80 serijama za besprekornu integraciju.
🔹 Standardne specifikacije
|
Stavka |
Specifikacija |
|---|---|
|
Temperatura okoline |
23°C ±2°C |
|
Relativna vlažnost |
50% ±10% |
|
Napajanje (S2 verzija) |
24 V DC ±10% ili 100 V AC ±10%, 50/60 Hz |
|
Alternativna opcija napajanja |
135 V DC ±10% ili 220 V AC ±10%, 50/60 Hz (za kod sufiksa -1) |
|
Vreme zagrevanja |
1 minut (3 minuta za direktni ulaz) |
|
Dimenzije (V x Š x D) |
144 × 72 × 250 mm |
|
Težina |
1,6 kg |
🔹 Električne specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Tačnost konverzije I/O |
- 1 do 5 V ulazi: ±0.1% od opsega- Direktni ulazi: ±0.5% ili ±(2 × tačnost kartice + 0.1%) |
|
Analogni izlaz napona (glavna jedinica) |
±0,1% od opsega |
|
Analogni izlaz napona (proširivi I/O) |
±0.2% od opsega |
|
Analogni izlaz struje |
±0.2% od opsega |
|
Dozvoljeni ulazni napon |
±30 V DC, –0.5 do 4 V DC, +40 mA DC (u zavisnosti od tipa ulaza) |
🔹 Potrošnja energije
|
Izvor napajanja |
Potrošnja |
|---|---|
|
AC (100 V)/DC (24 V) |
750 mA (20–132 V DC), 30 VA (80–138 V AC) |
|
220 V AC |
110 mA (120–340 V DC), 30 VA (138–264 V AC) |
🔹 Izolacija i napon izdržljivosti
|
Test tačke |
Otpornost na napon |
|---|---|
|
Ulaz/Izlaz na Zemlju (sufiks -x0x, -x1x, -x2x) |
1000 V AC na 1 minut |
|
Ulaz/Izlaz na Zemlju (sufiks -x3x, -x4x, -x5x) |
500 V AC na 1 min |
|
Napajanje (L, N) do I/O i zemlje |
3000 V AC na 1 min |
|
Napajanje (L, N) do zemlje |
1500 V AC na 1 min |
|
Otpornost izolacije |
≥ 100 MΩ @ 500 V DC |

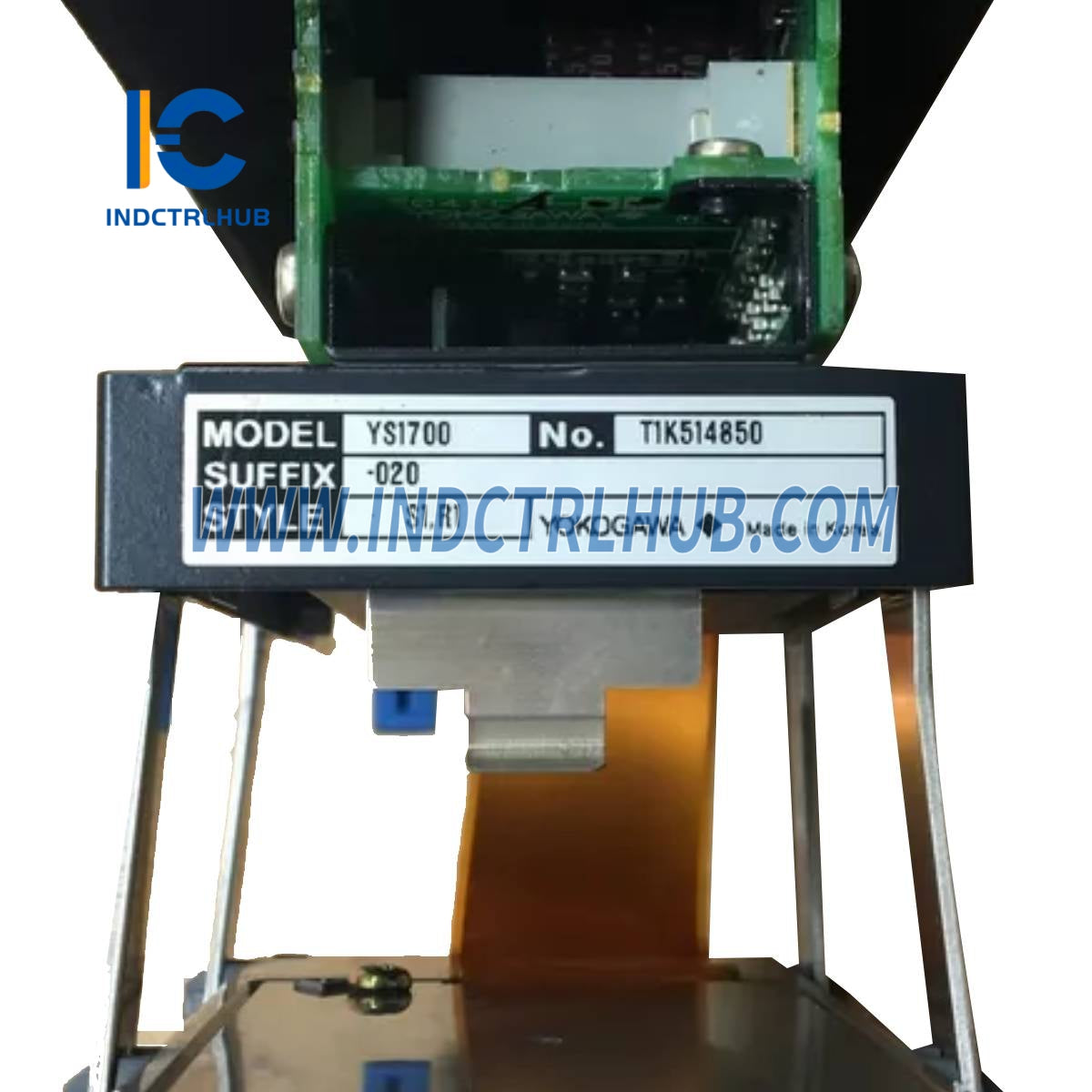

🔹 Model i sufiks kodovi
|
Kategorija |
Kod |
Opis |
|---|---|---|
|
Модел |
YS1700 |
Programabilni indikatorski kontroler |
|
Manuelna opcija |
-1 / -2 |
Sa / Bez tvrde manuelne jedinice |
|
Tip |
0–5 |
Osnovno / Kompatibilnost sa YS100, YS80, EBS, I, EK, HOMAC, itd. |
|
Napajanje |
0 / 1 |
100 V AC, 24 V DC / 220 V AC |
|
Direktni ulaz |
/A01–/A08, /DF |
Različiti tipovi ulaza (mV, TC, RTD, potenciometar, predajnik, frekvencija, itd.) |
|
Komunikacija |
/A31, /A32, /A34 |
RS-485, DCS-LCS, Ethernet (Modbus/TCP) |
|
Sertifikati |
/FM, /CSA |
FM i CSA odobrenja za neeksplozivnu klasu I, DIV 2 |
