Pregled proizvoda

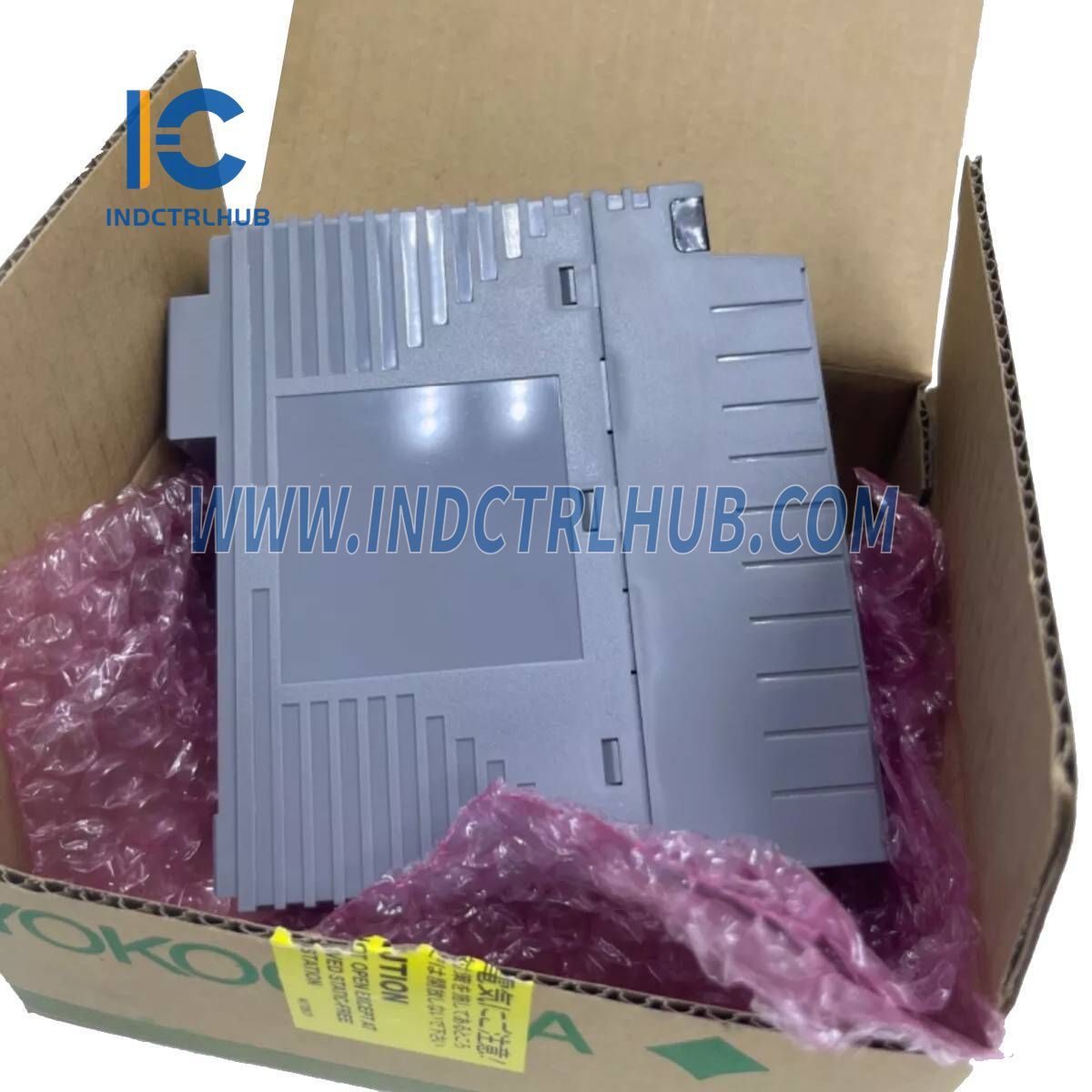

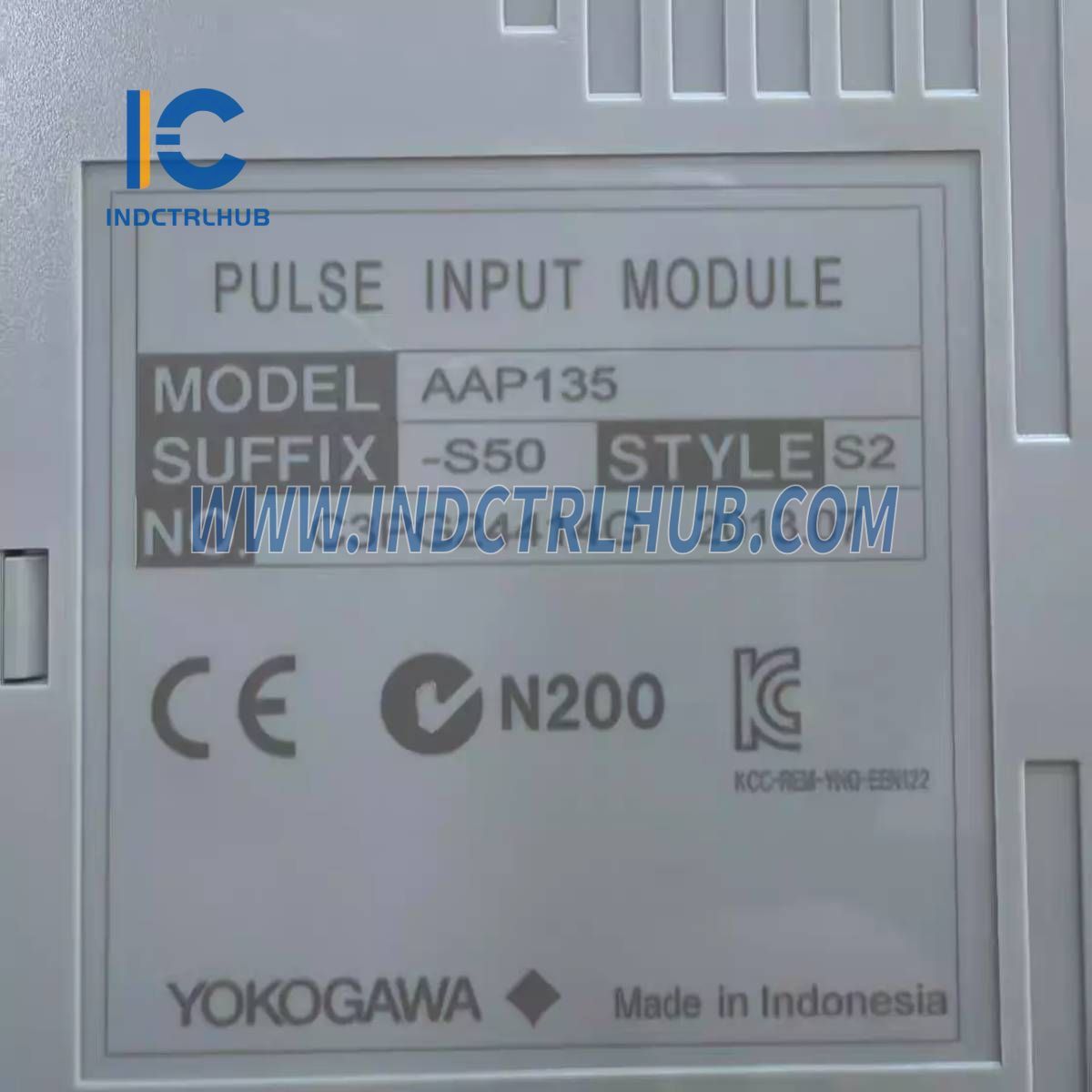

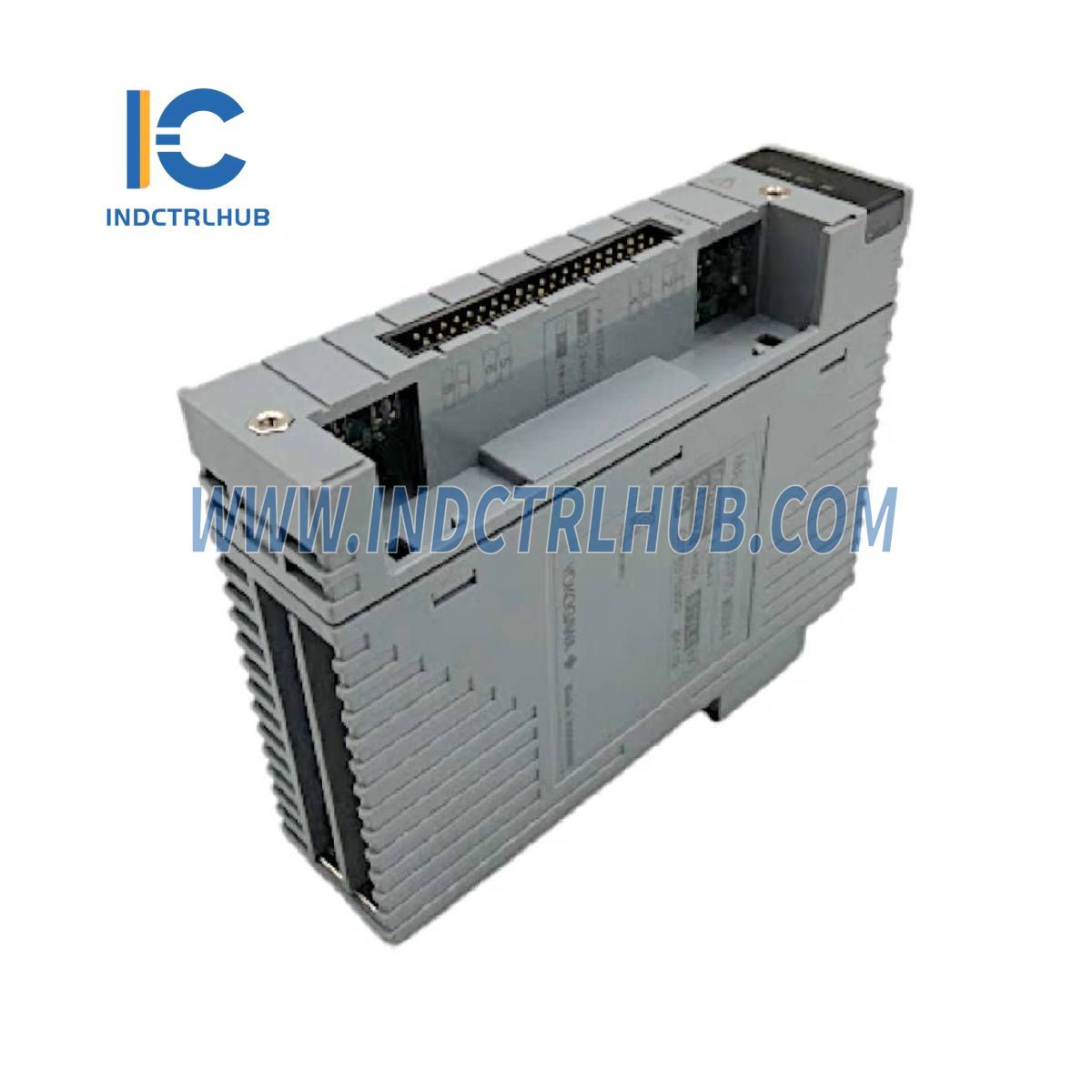

Yokogawa AAP135-S50/K4A00 je modul za ulaz impulsa dizajniran da prima signale kontakta UKLJUČENO/ISKLJUČENO, napon impuls i strujni impuls preko 8 izolovanih kanala. Izolovan je između polja i sistema kao i između svakog kanala i može se koristiti u dvostruko redundantnoj konfiguraciji. Modul uključuje KS adapter za kablovski interfejs, što poboljšava njegovu povezanost za industrijske primene.
Tehničke specifikacije
AAP135-S50/K4A00 modul za ulaz impulsa ima sledeće specifikacije:
| Stavka | Specifikacija |
|---|---|
| Модел | AAP135 |
| Broj ulaznih kanala | 8 izolovanih kanala |
| Ulazni signal (*3) | Tip sa 2 žice: Kontakt UKLJUČENO/ISKLJUČENO, napon impuls, strujni impuls (moguće napajanje predajnika) Tip sa 3 žice: Napon impulsa napajanja |
| Ulazna frekvencija | 0 do 10 kHz (*4) |
| Otpornost na napon | Između ulaza i sistema: 500 V AC, 1 minut Između kanala: 500 V AC, 1 minut (*1) |
| Minimalna širina ulaznog impulsa | 40 µs |
| Nivo ulaznog signala |
Ulaz kontakta: Nivoi otvaranja/zatvaranja relejnog kontakta i tranzistorskog kontakta Otvoreno: 100 kΩ ili više, Zatvoreno: 200 Ω ili manje Kapacitet kontakta: Pri napajanju 12 V DC: 15 V DC 15 mA ili više Pri napajanju 24 V DC: 30 V DC 30 mA ili više Ulaz napona/strujnog impulsa: (Ulaz struje se konvertuje u napon) VH (visok nivo): 3 do 24 V DC VL (nizak nivo): -1 do 8 V DC VH-VL (vrednost oscilacije): 3 V ili više Otpornost izvora signala: 1 kΩ ili manje |
| Otpornost šanta | Može se izabrati između nema/200/500/1000 Ω (Otvoreno kada je napajanje ISKLJUČENO i za standby stranu u dvostruko-redundantnoj konfiguraciji) |
| Otpornost za povlačenje naviše | 68 kΩ (12 V DC ili 24 V DC) |
| Филтер | Filter za eliminaciju podrhtavanja može biti podešen (*2) |
| Period ažuriranja podataka | 2 ms |
| Napajanje predajnika | Može se izabrati 24 V DC/12 V DC Vrednost limitera: 12 V DC ±10 %: 40 mA, 24 V DC ±10 %: 30 mA |
| Maksimalna potrošnja struje | 300 mA (5 V DC), 400 mA (24 V DC) |
| Težina | 0,3 kg |
| Spoljna veza | Terminal za pritisak, KS kabl, MIL konektorski kabl |
Model i sufiks/kodovi opcija
AAP135-S50/K4A00 uključuje sledeće detalje konfiguracije:
| Kategorija | Detalji |
|---|---|
| Модел | AAP135 Modul za ulaz impulsa (8-kanala, brojanje impulsa, 0 do 10 kHz, izolovani kanali) |
| Kodovi sufiksa |
|
| Kod opcije |
|
