Product Description
Pregled proizvoda
| Kategorija | Detalji |
|---|---|
| Proizvođač | Triconex |
| Model/Broj dela | 3703E |

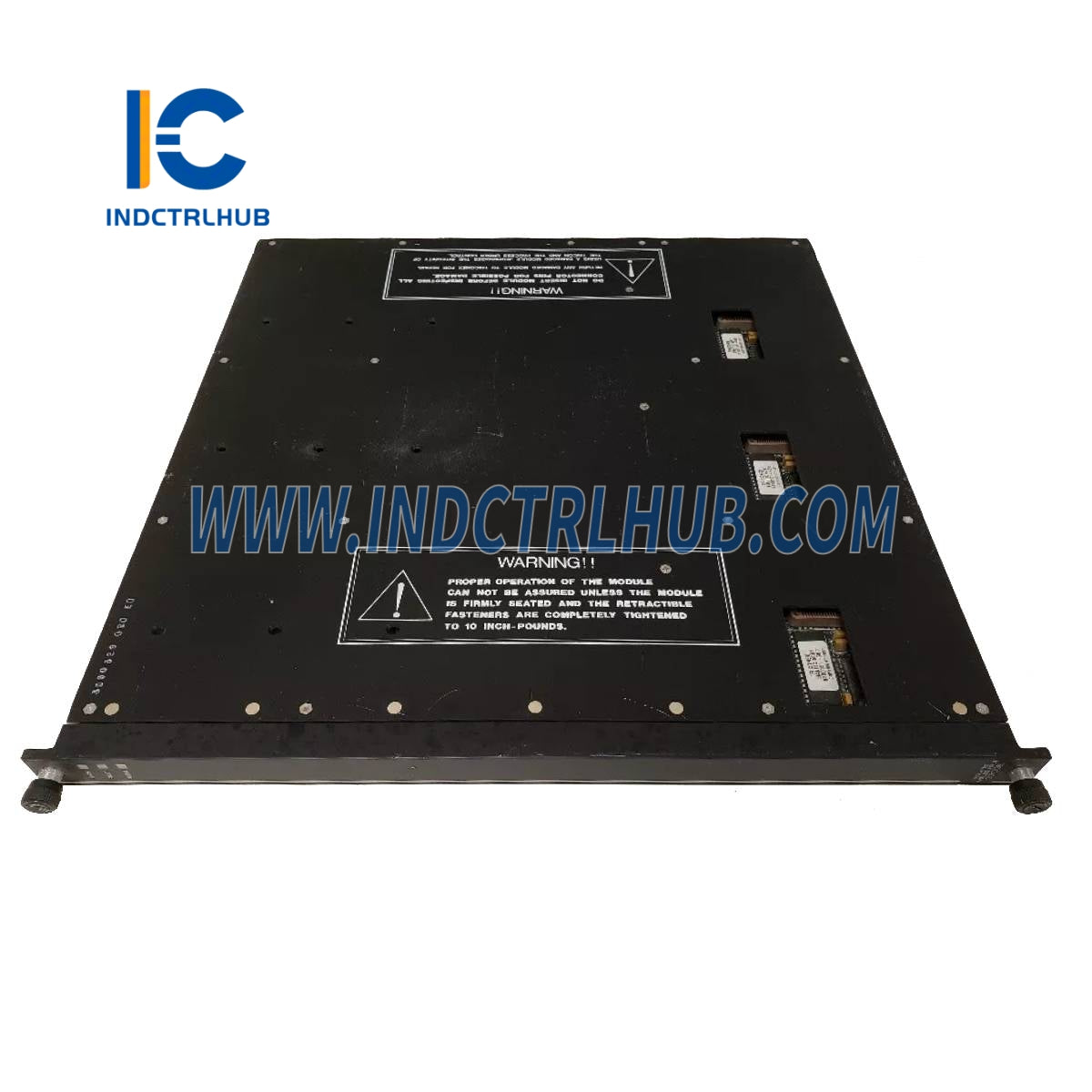

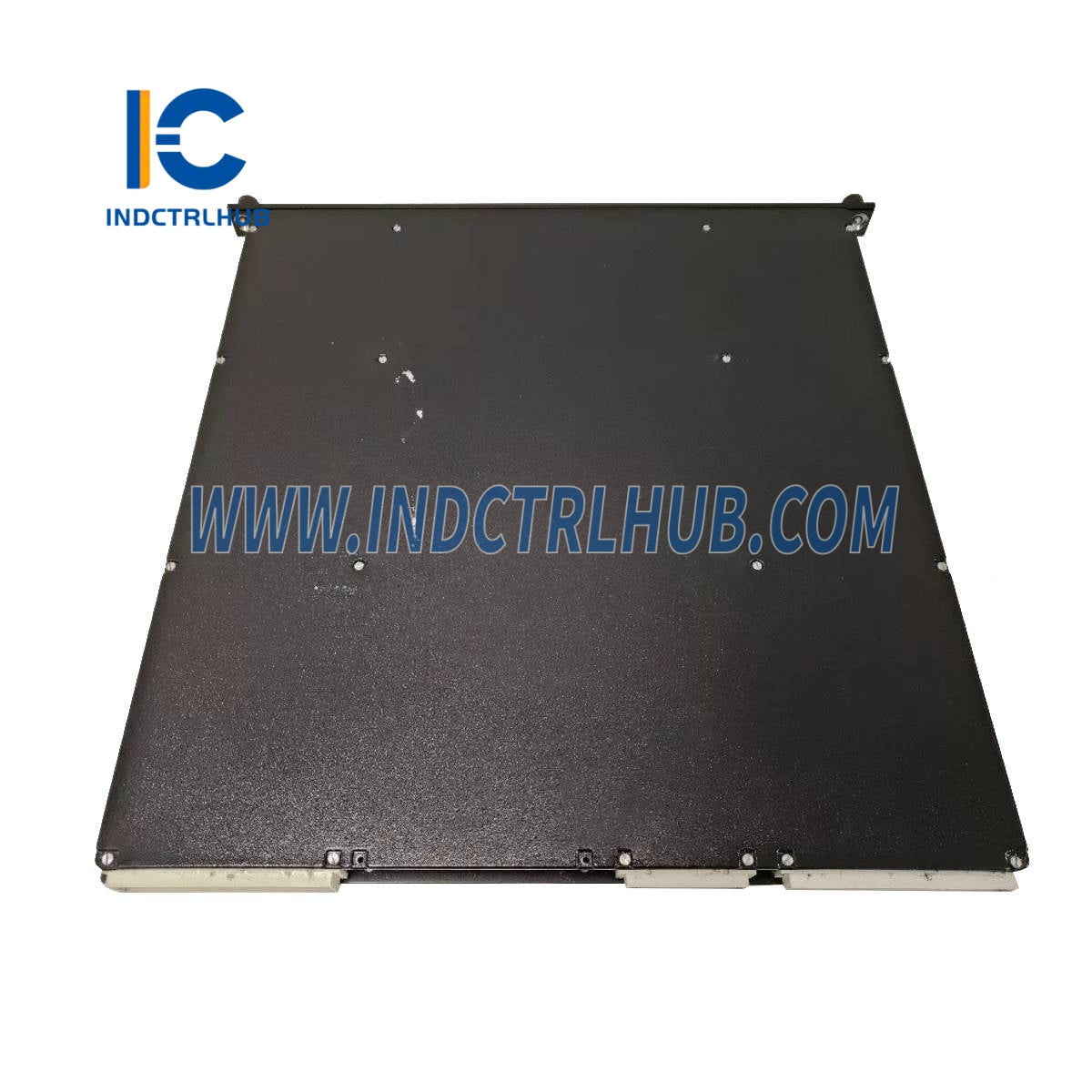

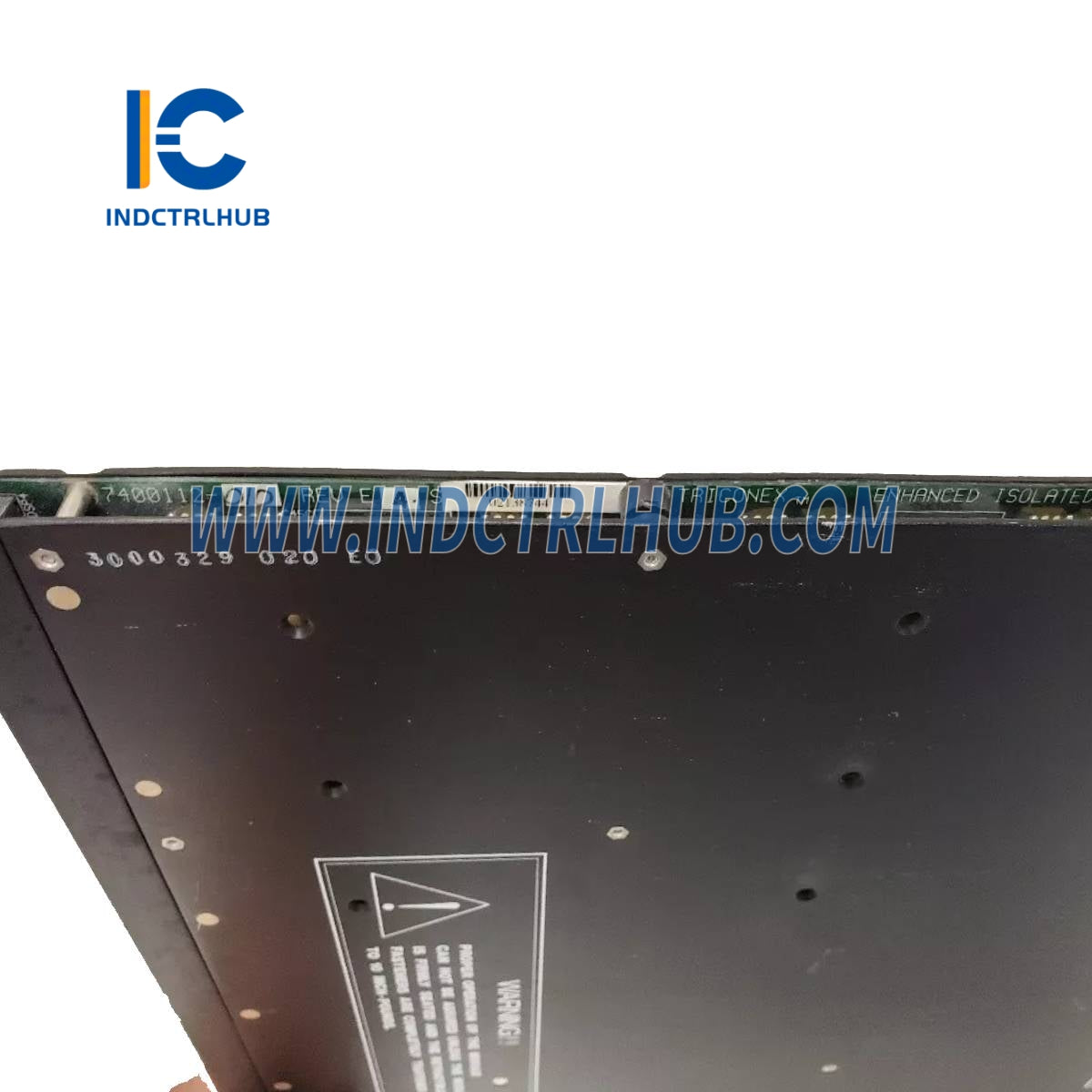

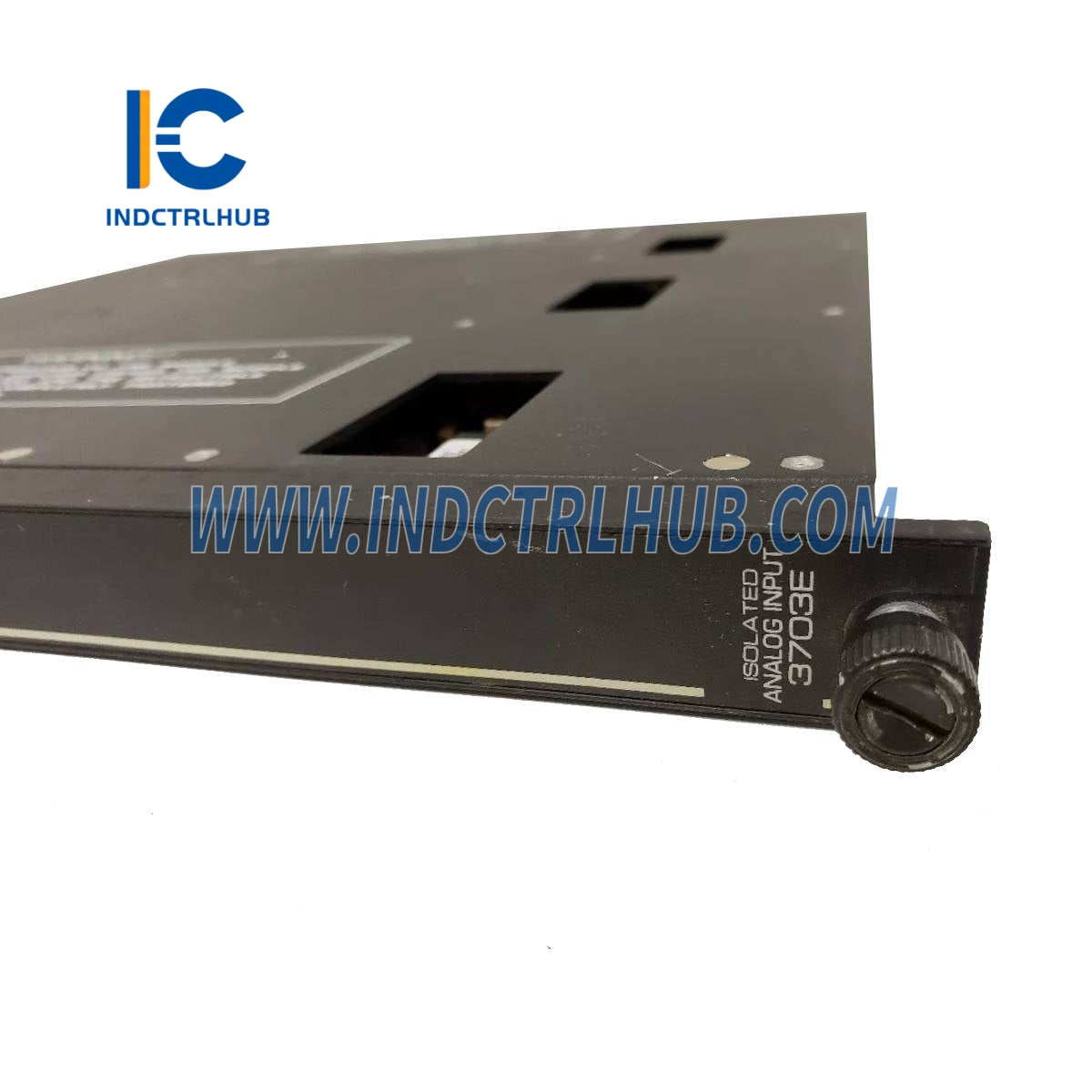

| Opis | Izolovani analogni ulazni modul dizajniran za sigurnosno kritične aplikacije sa arhitekturom trostruke modularne redundancije (TMR) |
| Ključne karakteristike | Podržava izolovane analogne ulaze, TMR toleranciju na greške i integraciju sa Triconex sigurnosnim sistemima |
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Модел | 3703E |
| Ulazni kanali | 16 tačaka, diferencijalno, izolovano |
| Opseg ulaznog napona | 0-5 Vdc ili 0-10 Vdc, ±6% |
| Tip ulaza | Analogni, TMR |
| Rezolucija | 12 bita |
| Tačnost | <0.15% od punog opsega (FSR) od 0°C do 60°C |
| Stopa osvežavanja ulaza | 50 ms |
| Ulazni otpor | 30 MΩ (DC), minimum |
| Opseg zajedničkog moda | ±200 V vrh |
| Odbacivanje zajedničkog moda | -90 dB @ 60 Hz, minimum; -100 dB @ DC, minimum |
| Zaštita od prekoračenja ulaza | 150 Vdc / 115 Vac kontinuirano |
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Težina | Približno 1,2 kg |
Opcije spoljnog povezivanja
| Tip priključka | Detalji |
|---|---|
| Podržane veze | Poljska ožičenja preko terminalnih blokova kompatibilnih sa Triconex šasijom |
Funkcionalne karakteristike
| Karakteristika | Detalji |
|---|---|
| Tolerancija na greške | Trojna modularna redundancija (TMR) obezbeđuje kontinuirani rad uprkos greškama |
| Izolacija | Galvanska izolacija ulaznih kanala za zaštitu od šuma i uzemljenja |
| Dijagnostika | Indikatori statusa modula (PASS, FAULT, ACTIVE) za praćenje u realnom vremenu |
Model i konfiguracija
| Kategorija | Detalji |
|---|---|
| Osnovni model | 3703E (Izolovani analogni ulazni modul, 0-5/0-10 Vdc, 16 tačaka, TMR) |
| Konfiguracija | Dizajnirano za integraciju u Triconex Tricon TMR sigurnosne sisteme |
