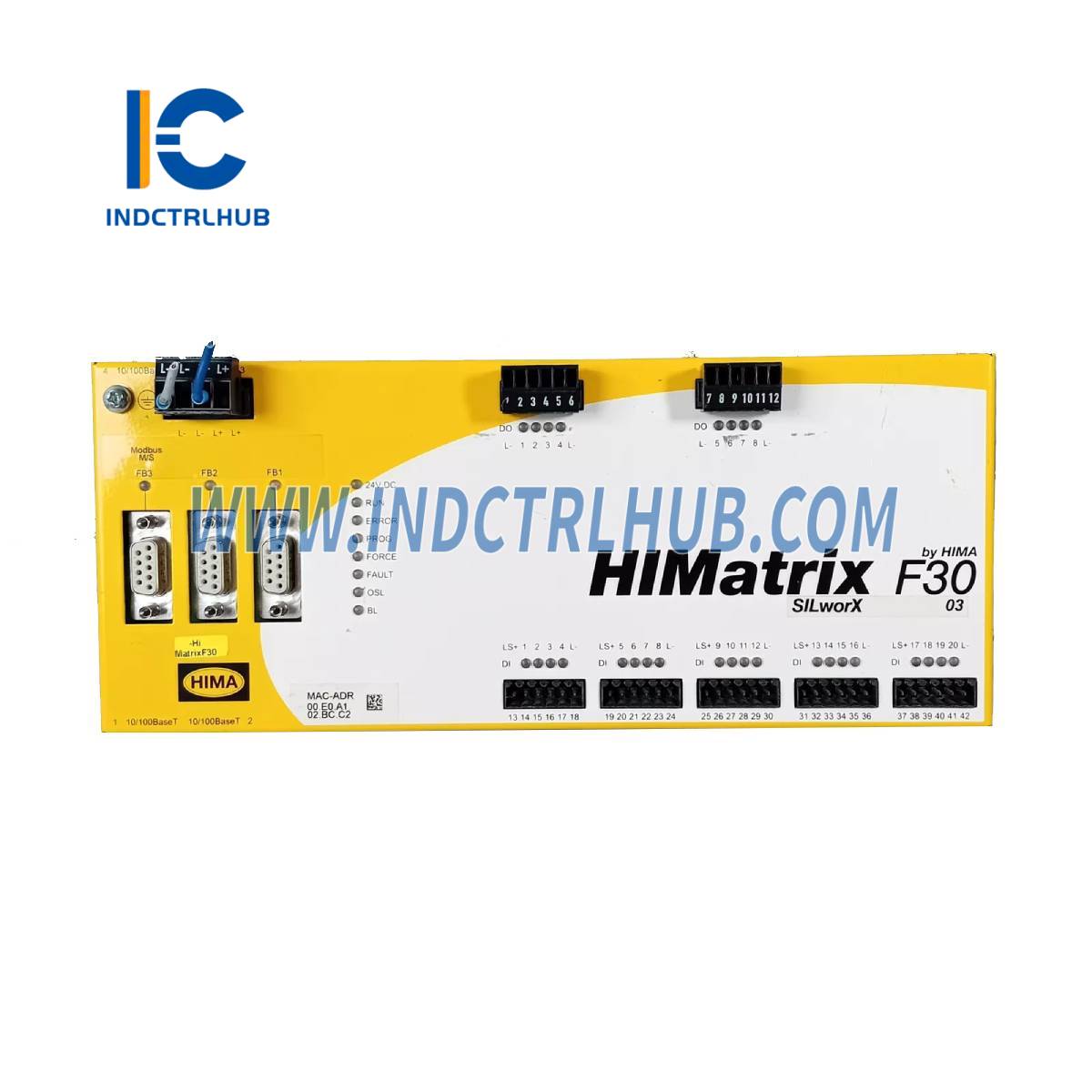

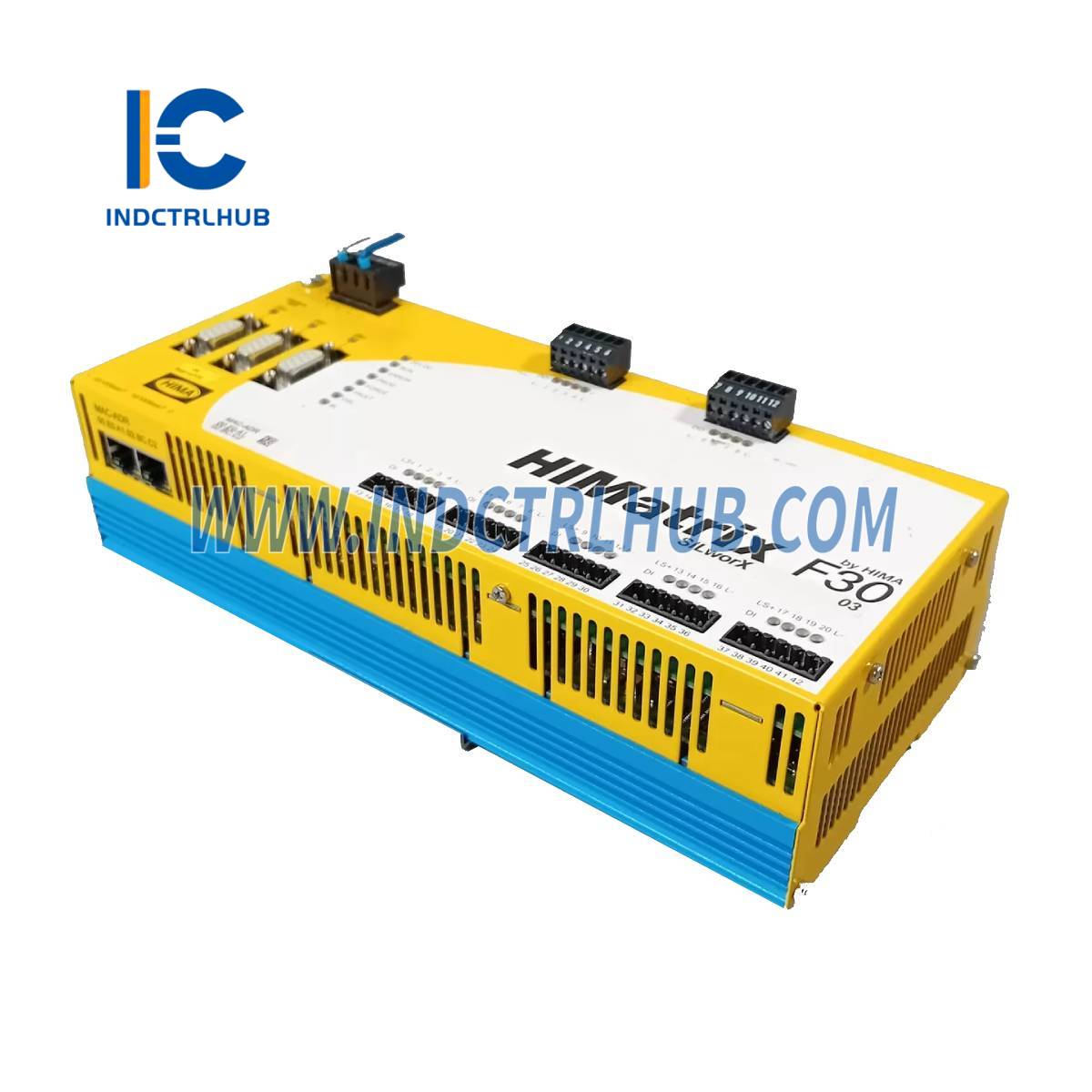

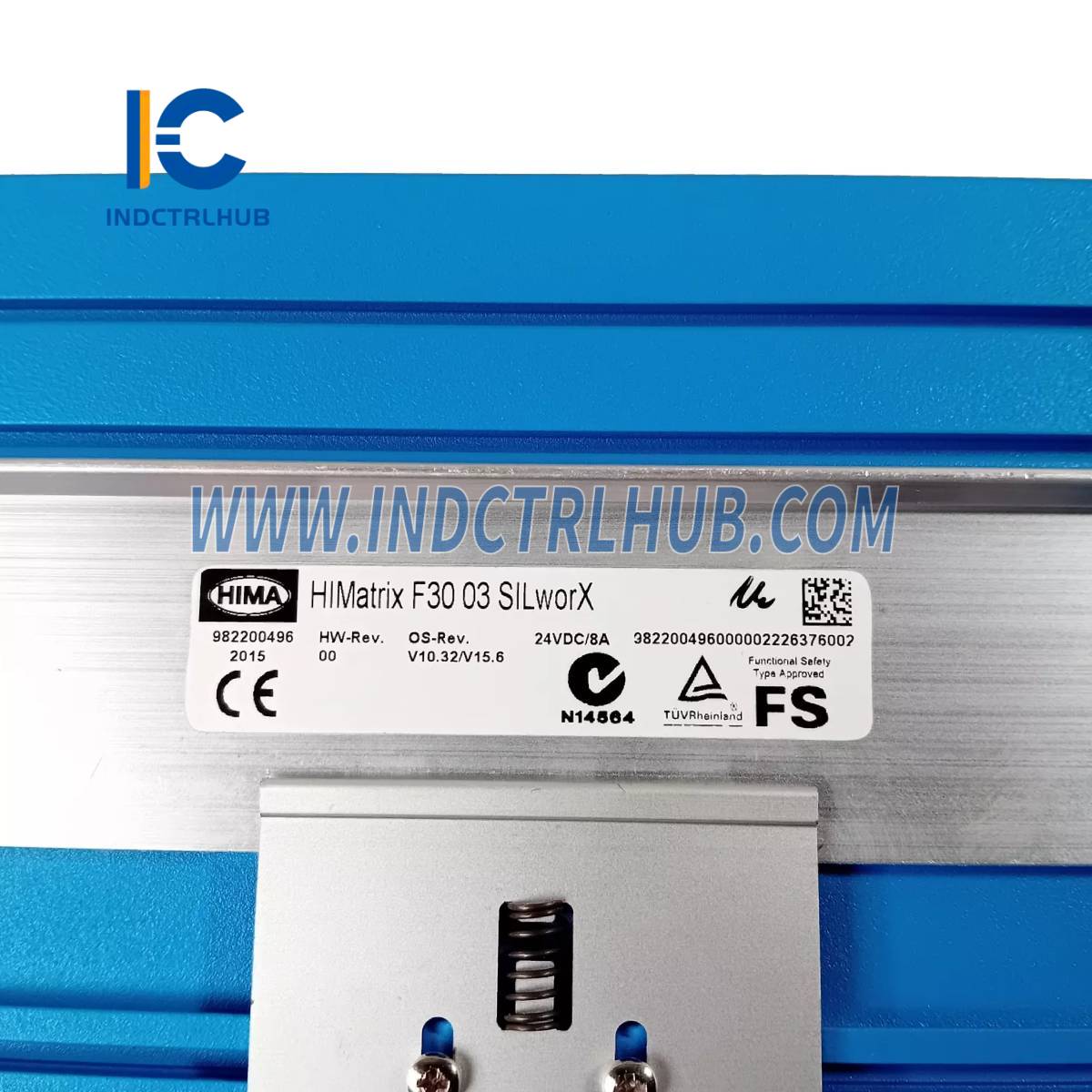

HIMA F30 03 Kontroler vezan za bezbednost

Model/Broj dela

F30 03

Opis

Kontroler vezan za bezbednost

Ukupna memorija programa i podataka

5 MB (manje 64 kB za CRC)

Vreme odziva

_ 6 ms

Ethernet interfejsi

4 x RJ-45, 10BASE-T/100BASE-Tx sa integrisanim switch-om

Fieldbus interfejsi

3 x 9-polni D-sub

Konfiguracija fieldbusa

FB1 & FB2 sa priključnim fieldbus podmodulom, FB3 sa RS485 za Modbus (master/slave) ili ComUserTask

Radni napon

24 VDC (-15% do +20%), rPP _ 15%

Ulazni strujni signal

Max. 8 A (pri punom opterećenju), u praznom hodu: 0,5 A

Osigurač (spoljni)

10 A vremenski odloženi osigurač (T)

Bafer datuma/vremena

Zlatni kondenzator

Radna temperatura

0 do +60 °C

Temperatura skladištenja

-40 do +85 °C

Tip zaštite

IP20

Dimenzije (bez utikača)

Širina:_257 mm (sa vijcima kućišta)__Visina:_114 mm (sa fiksirajućim šrafom)__Dubina:_66 mm (sa uzemljujućim šrafom)

Težina

Približno 1,2 kg

Broj ulaza

20 (bez galvanskog odvajaња)

Napon visokog nivoa

15 do 30 VDC

Ulaz struje visokog nivoa

_ 2 mA na 15 V

Napon niskog nivoa

Maks. 5 VDC

Ulaz struje niskog nivoa

Maks. 1,5 mA (1 mA na 5 V)

Tačka preklopa

Tipično 7,5 V

Napajanje

5 x 20 V / 100 mA (na 24 V), otporan na kratki spoj

Broj izlaza

8 (bez galvanskog odvajaња)

Izlazni napon

_ L+ minus 2 V

Izlazna struja (kanali 1-3, 5-7)

0,5 A na _ 60 °C

Izlazna struja (kanali 4 i 8)

< 50°C:_2 A__50_60°C:_1 A

Minimalno opterećenje

2 mA po kanalu

Unutrašnji pad napona

Maks. 2 V pri 2 A

Struja curenja (nizak nivo)

Maks. 1 mA pri 2 V

Ponašanje pri preopterećenju (pojedinačni izlaz)

Pogođeni izlaz se isključuje i ciklično ponovo uključuje

Ukupna izlazna struja

Maks. 7 A

Ponašanje pri preopterećenju (svi izlazi)

U slučaju preopterećenja, svi izlazi se isključuju i ciklično ponovo uključuju
