Product Description
Pregled proizvoda

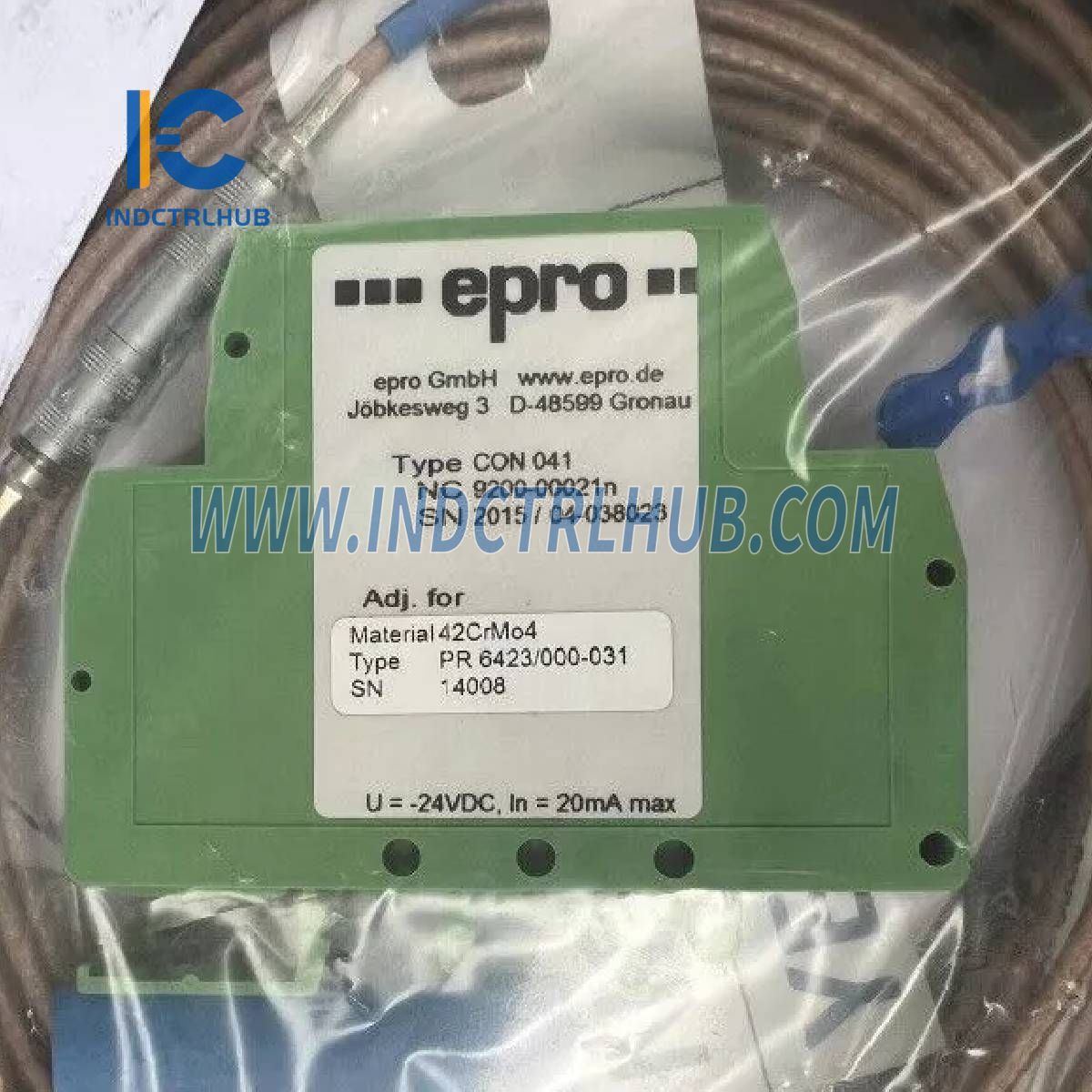

The Emerson PR6423/000-031+CON041 je 8mm senzor vrtložnih struja dizajnirano za bezkontaktno merenje od radijalna i aksijalna dinamička pomeranja osovine, položaj, ekscentričnost i brzinu. Pogodan je za kritične primene turbomašina kao što su parne, gasne i hidro turbine, kompresori, menjači, pumpe i ventilatori.
The CON041 Eddy Current Signal Converter se koristi zajedno sa PR6423 senzorom za obradu signala pomeraja sa visokom preciznošću, obezbeđujući pouzdan nadzor rotirajućih mašina.
Tehničke specifikacije
PR6423 Senzor vrtložnih struja
Performanse
|
Parametar |
Specifikacija |
|---|---|
|
Linearni opseg merenja |
2 mm (80 mils) |
|
Početni vazdušni razmak |
0.5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 do 45°C) |
|
Odstupanje od najbolje uklopljene prave linije (DSL) |
±0.025 mm (±1 mil) (0 do 45°C) |
|
Minimalni prečnik vratila |
25 mm (0.79”) |
|
Materijal cilja |
42CrMo4 (AISI/SAE 4140) (Standard) |
Ekološki i opšti
|
Parametar |
Specifikacija |
|---|---|
|
Klasa zaštite |
IP66 (IEC 60529) |
|
Radna temperatura |
Senzor i 1m kabl: -35 do +180°C (-31 do 356°F) Kabl i konektor: -35 do +150°C (-31 do 302°F) |
|
Materijal |
Vrh senzora: PEEK (Polieter eter keton) Kućište: Nehrđajući čelik Kabl: PTFE (Politetrafluoroetilen) Konektor: Mesing (niklovan) |
|
Težina (Senzor + 1m kabl) |
Približno 100 grama (3.53 oz) |
CON041 Konverter signala vrtložnih struja
Dinamičke performanse
|
Parametar |
Specifikacija |
|---|---|
|
Opseg frekvencija (-3 dB) |
0 do 20.000 Hz |
|
Vreme porasta |
<15µs |
|
Kompatibilni senzori |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Modeli sa proširenim opsegom |
Koristite CON041/91x-xxx (PR6425 zahteva konverter sa proširenim opsegom) |
Ekološki
|
Parametar |
Specifikacija |
|---|---|
|
Radni temperaturni opseg |
-30 do 100°C (-22 do 212°F) |
|
Otpornost na udarce i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Klasa zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Specifikacija |
|---|---|
|
Opseg naponskog napajanja |
-23V do -32V (Izlaz: -4V do -20V) -21V do -32V (Izlaz: -2V do -18V) |
Fizičke karakteristike
|
Parametar |
Specifikacija |
|---|---|
|
Materijal kućišta / Težina |
PA 6.6 / ~60 grama (2.12 oz) |
|
Montaža |
DIN šina |
|
Konekcije |
Vijčana stezaljka (maks. 1.5mm², navlake za krajeve žica) |
Informacije o naručivanju
PR6423 Opcije senzora
|
Prečnik vrha |
Navoj kućišta |
Oklopljeni kabl |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
M10x1 |
Da (Obrnuto postavljanje) |
PR6423/03* |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
|
8mm |
3/8”-24 UNF |
Da (Obrnuto postavljanje) |
PR6423/13* |
(*) Oklopni kabl opcija za Obrnuto postavljanje ako je izabran Adapter Plug.
Opcije konfiguracije
|
Broj modela |
Navoj kućišta |
Adapter utikač |
Dužina kabla |
Kraj kabla |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
0 (25mm), 1 (35mm), 2 (45mm), 3 (55mm), 4 (65mm), 5 (75mm), 6 (85mm), 7 (95mm), 8 (105mm), 9 (115mm), E (155mm), H (195mm), R (Obrnuto postavljanje) |
0 (Sa), 1 (Bez) |
0 (4.0m), 1 (5.0m), 3 (8.0m), F (9.0m), 4 (10.0m) |
0 (Lemo*), 1 (Otvoreno) |
