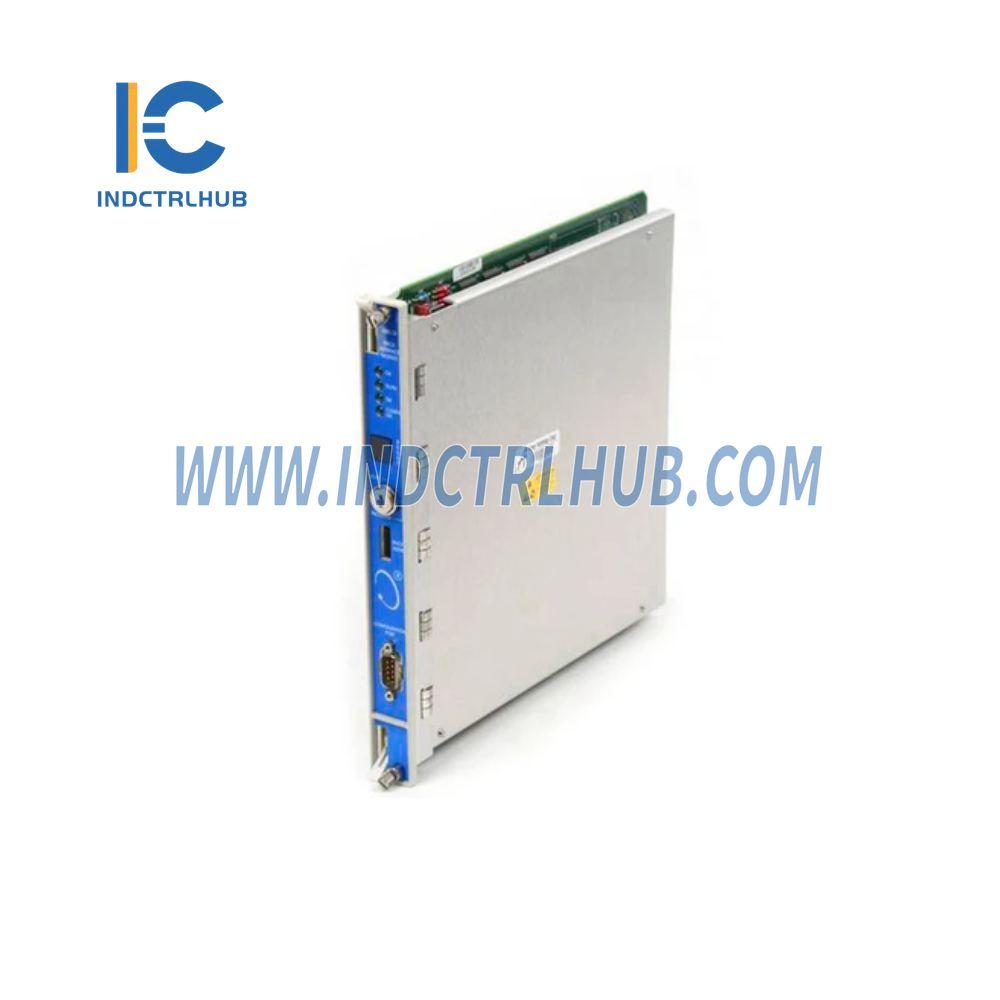

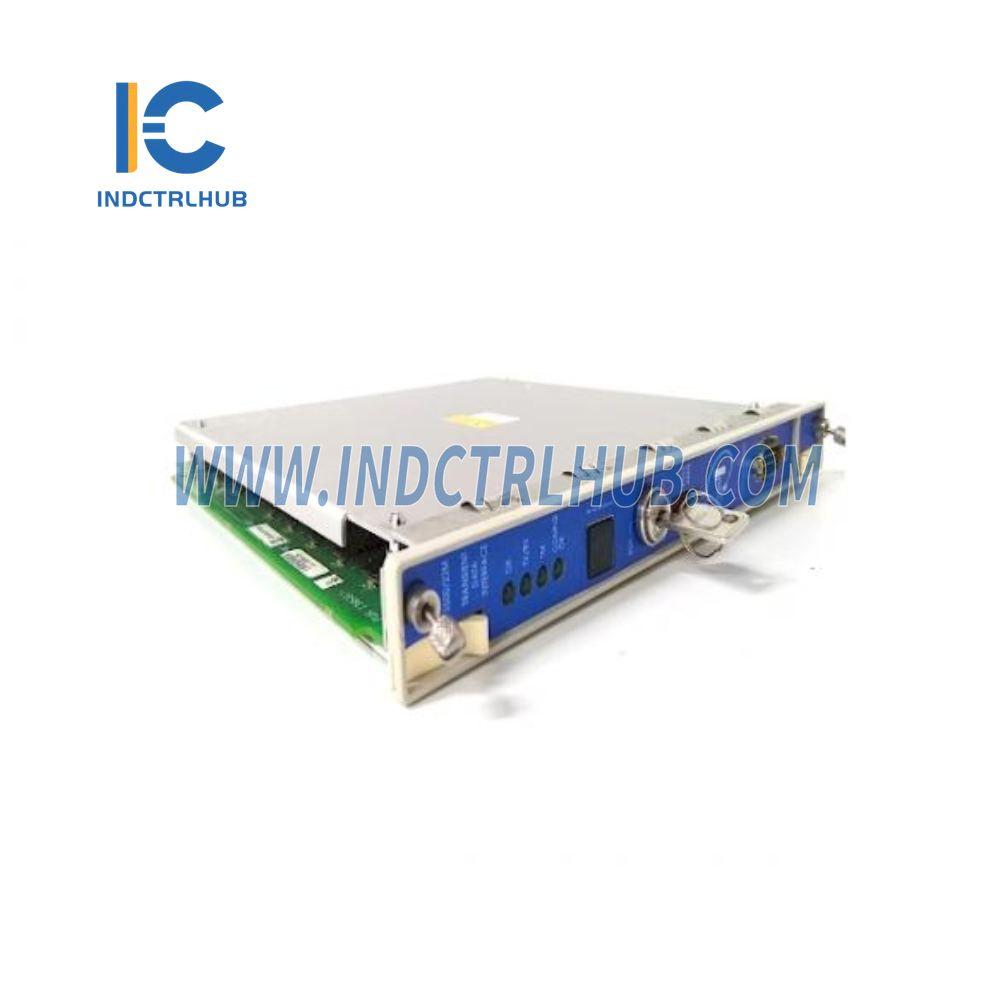

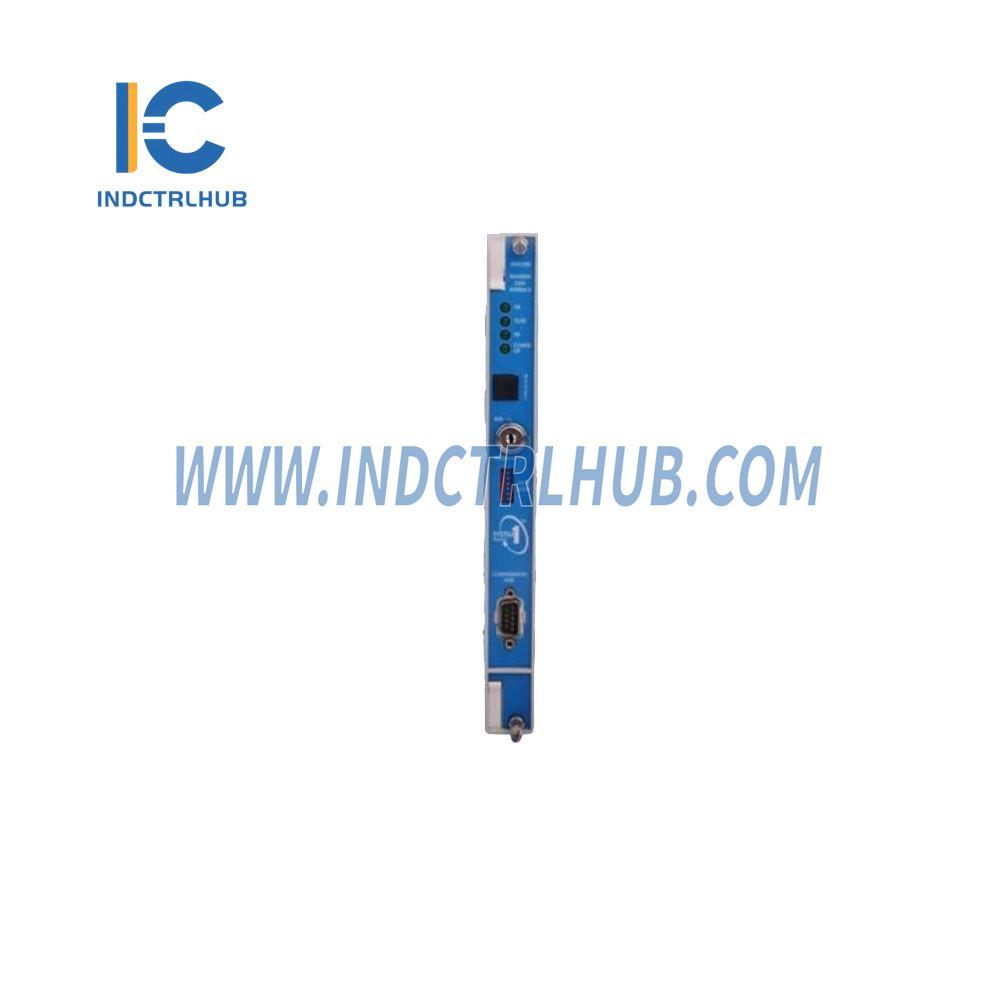

Bently Nevada 3500/20 3500/20-01-02-CN modul za interfejs na ormaru

Detalji proizvoda

• Proizvođač: Bently Nevada
• Serija: 3500/20
• Model/Broj dela: 3500/20-01-02-CN
• Tip modela: Modul za interfejs ormara (RIM)

Opis

Modul za interfejs ormara (RIM) služi kao primarni interfejs za 3500 ormar. Podržava vlasnički protokol koji se koristi za konfiguraciju ormara i preuzimanje podataka o mašinama. RIM mora biti instaliran u slot 1 ormara, koji se nalazi pored modula napajanja.

Specifikacije

Ulazi

• Potrošnja energije: 4,75 vata (tipično)

• Podaci sa prednje ploče:

  • Standardna RS232 serijska komunikacija
  • Brzina prenosa: 38,4 k baud

• I/O moduli:

  • RS232/RS422 serijska komunikacija
  • Interna komunikacija modema
  • Brzine prenosa podataka:
    • Serijska komunikacija: do 38,4 k baud
    • Interna modem komunikacija: 14.4 k baud

Izlazi

• LED диоде на предњој плочи:

  • OK LED: Indikuje kada RIM ispravno funkcioniše.
  • TX/RX LED: Signalizira komunikacionu aktivnost između RIM-a i drugih modula u 3500 stalku.
  • TM LED: Svetli kada je 3500 stalak u Trip Multiply režimu.
  • CONFIG OK LED: Potvrđuje da je konfiguracija stalka validna.

• I/O modul OK relej:

  • Indikuje da li stalak funkcioniše normalno ili je otkrio grešku.
  • Korisnički konfigurisano kao "OTVOREN" ili "ZATVOREN" kontakt za NOT OK stanje.
  • Relej je "Normalno aktiviran."
  • Ocena releja: 5A @ 24 Vdc / 120 Vac, 120 W / 600 VA prekidane snage.
  • Gašivači luka: Uključeni za normalno zatvorene kontakte.

Okolinska ograničenja

• Radna temperatura: -30°C do +65°C (-22°F do +150°F)
• Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F)

Fizičke dimenzije RS232/RS422 I/O modula

• Dimenzije (V x Š x D): 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
• Težina: 0.45 kg (1.0 lb)

Informacije o narudžbini

Format broja dela je 3500/20-AA-BB-CC, sa sledećim opcijama:

• A: Tip interfejsa stalka

  • 01: Standardni RIM (za standardne aplikacije nadzora)
  • 02: TMR RIM (za Triple Modular Redundant konfiguracije)

• B: Tip I/O modula

  • 01: I/O modul sa ugrađenim modemom
  • 02: I/O modul sa RS232/RS422 interfejsom

• C: Opcije odobrenja agencije

  • 00: Nema
  • 01: CSA/NRTL/C
