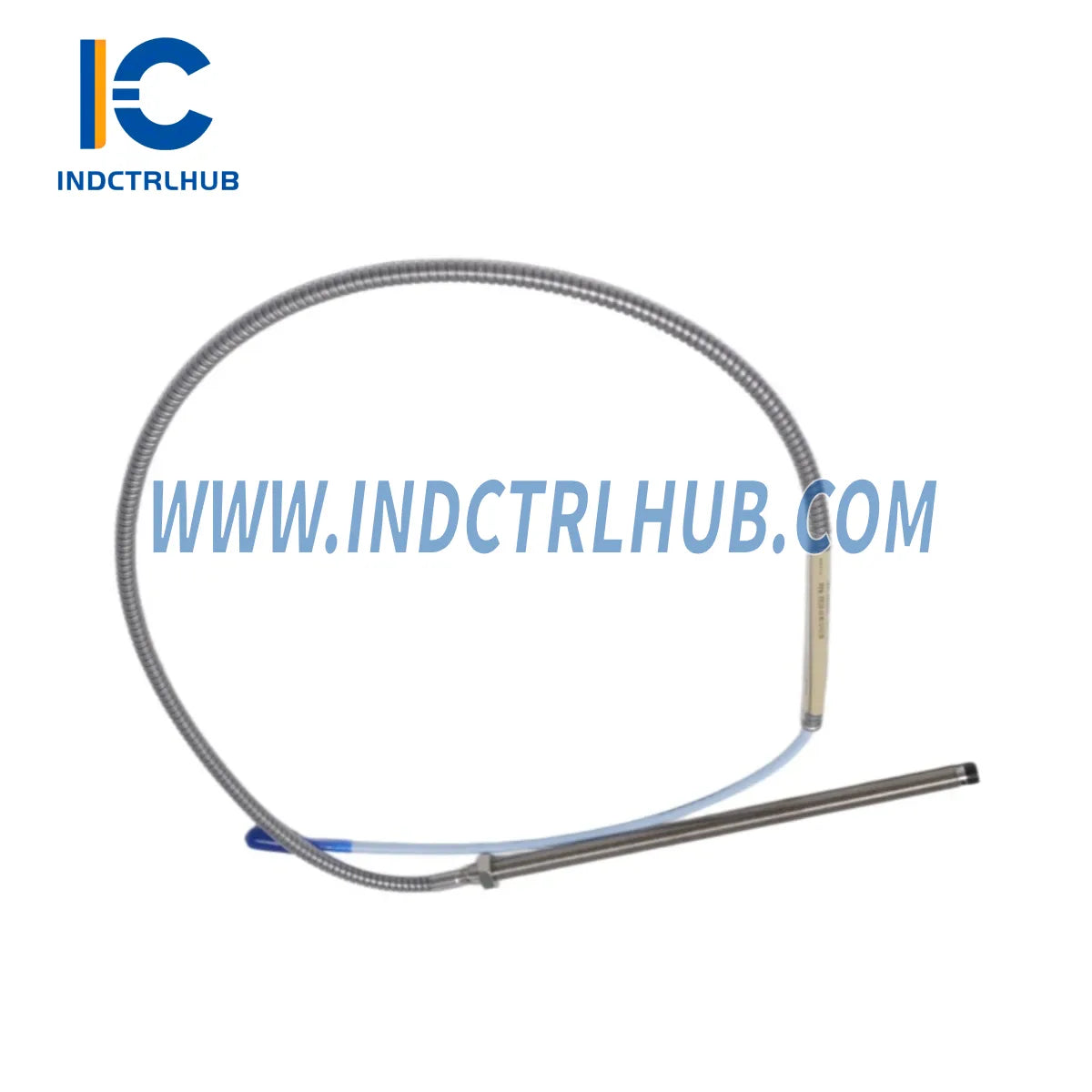

Bently Nevada 330102-00-80-10-11-05 rešenje za zamenu/nadogradnju za seriju 3300 XL

Bently Nevada 330102-00-80-10-11-05 rešenje za zamenu/nadogradnju za seriju 3300 XL: Besprekorna migracija za kritičnu rotirajuću opremu

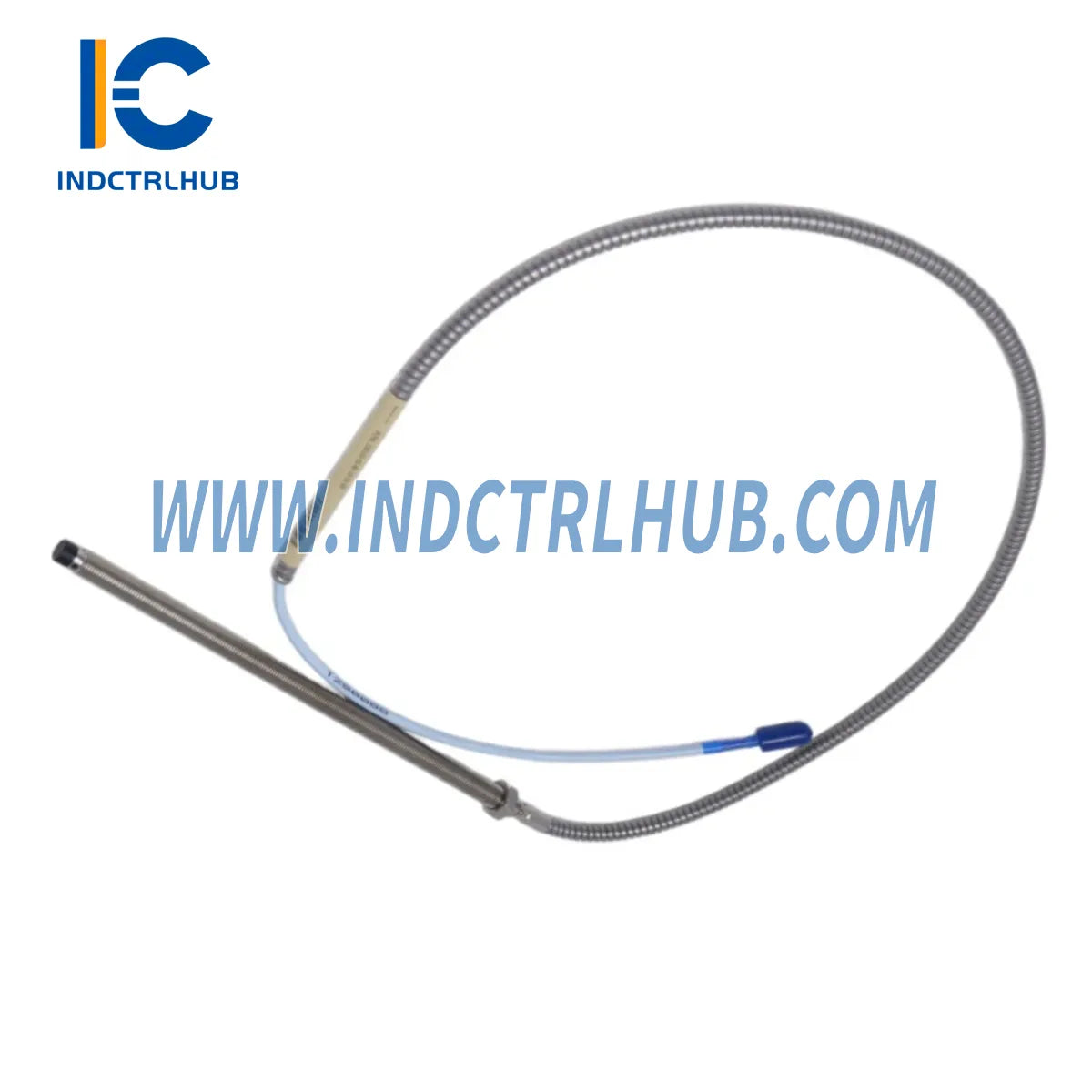

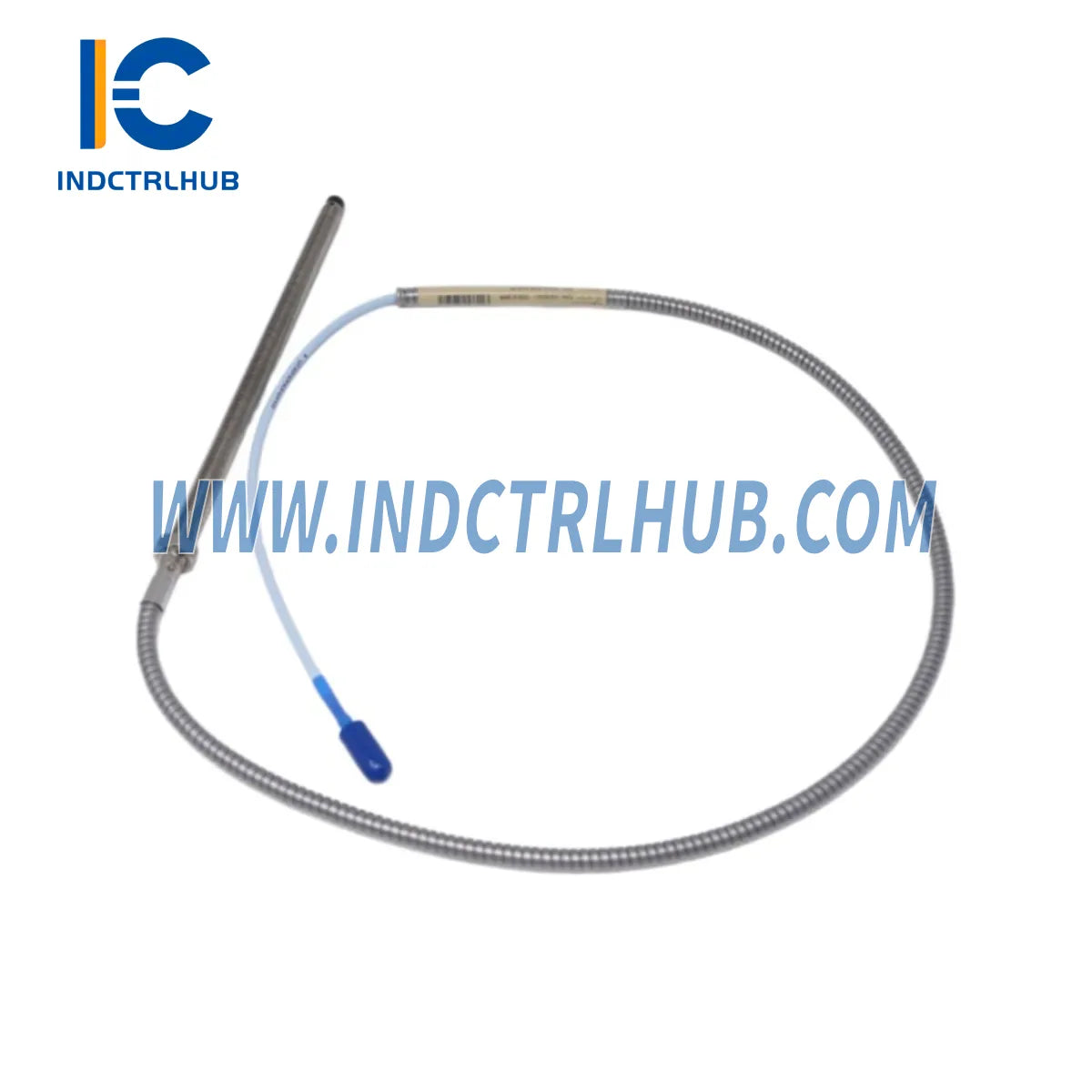

Bently Nevada 330102-00-80-10-11-05 je precizna eddy-current proximity sonda u srcu 3300 XL sistema za nadzor vibracija. Bilo da penzionišete staru senzor skupljenu jedinicu, reagujete na OEM obaveštenje o kraju životnog veka, ili proaktivno jačate strategiju rezervnih delova, ovaj vodič vodi vaše inženjerske i nabavne timove kroz strukturisan, niskorizični put nadogradnje â€?sa ciljem nulte neplanirane zastoje.

Primena u gasnim kompresorskim stanicama, parnim turbinama i postrojenjima za proizvodnju energije koja rade po API 670 standardima, 330102-00-80-10-11-05 pruža osetljivost od 7,87 V/mm, kabl dužine 8,0 m i 11-pinski konektor â€?konfiguraciju koja se direktno integriše u postojeće 3300 XL monitore bez potrebe za ponovnim ožičavanjem ili kalibracijom u većini instalacija.

📩 Zatražite ponudu sa potvrđenom kompatibilnošću: [email protected] | WhatsApp: +86 18359243191

Tabela poređenja kompatibilnosti

U velikoj većini instalacija 3300 XL, 330102-00-80-10-11-05 je direktna zamena koja ne zahteva mehaničke izmene, ponovnu kalibraciju ormara za monitor i promene u postojećim kablovskim snopovima.

Rešenja za neprimetnu nadogradnju

Uspešna migracija sa starog sklopa proximity sonde retko je zamena samo jedne komponente. Prilikom zamene vaše stare jedinice sa 330102-00-80-10-11-05, vaš inženjer održavanja treba da proveri čitav lanac merenja â€?sondu, produžni kabl i drajver â€?kako bi se osiguralo da svaki deo ispunjava aktuelne specifikacije 3300 XL. Ispod su komponente koje se najčešće ažuriraju paralelno:

• Provera kompatibilnosti sa strane sonde: Ako vaša postojeća instalacija koristi 8mm varijantu sonde, proverite geometriju vrha i uklapanje navoja pre instalacije. Bently Nevada 330101-00-08-10-02-00 3300 XL 8mm sonda za blizinu je standardni 8mm referentni model za ovu seriju i može poslužiti kao provera dimenzija montažnih rupa.
• Alternativne konfiguracije sondi: Za instalacije koje zahtevaju M10×1 navoj (češće u turbomahineriji evropske proizvodnje), Bently Nevada 330103-00-20-10-02-00 sonda za blizinu (3300 XL 8mm M10×1 navoj) pruža direktnu zamenu bez potrebe za adapterom.
• Produžni kabl â€?4m oklopljeni: Prilikom zamene sonde, proverite produžni kabl na pukotine na omotaču ili koroziju konektora. Bently Nevada 330130-040-03-CN produžni kabl (3300 XL 4m oklopljeni) je preporučena oklopljena opcija za okruženja sa visokim vibracijama ili visokim temperaturama.
• Produžni kabl â€?4,5m TipLoc: Za instalacije gde je spojna kutija postavljena dalje od kućišta ležaja, Bently Nevada 330130-045-00-00 produžni kabl (3300 XL 4,5m TipLoc) obezbeđuje dodatni domet bez degradacije signala.
• Produžni kabl – 40ft imperijalni: Postrojenja u Severnoj Americi koja koriste kablove dimenzionisane po imperijalnom sistemu treba da razmotre Bently Nevada 330130-040-01-05 3300 XL produžni kabl 40ft kako bi održali konzistentan impedans mernog lanca.
• Produžni kabl za sondu 25mm – 8m: Ako vaš uređaj koristi 25mm blizinsku sondu u susednoj mernoj ravni, obavezno zamenite i produžni kabl. Bently Nevada 330854-080-24-CN produžni kabl (3300 XL 25mm 8m) je odgovarajući kabl za tu konfiguraciju.
• Produžni kabl 50mm – 8m: Sistemi za merenje aksijalne pozicije koji rade paralelno sa radijalnim sondama za vibracije mogu zahtevati Bently Nevada 330877-080-36-00 3300 XL produžni kabl 50mm 8,0m – proverite kompatibilnost drajverskog modula pre naručivanja.
• Prelaz na NSv sistem: Lokacije koje planiraju fazni prelaz na 3300 NSv platformu treba da imaju na umu da ekosistem NSv produžnih kablova nije zamenljiv sa 3300 XL kablovima. Bently Nevada 330930-065-00-05 3300 NSv produžni kabl i Bently Nevada 330930-040-00-00 NSv produžni kabl su odgovarajući delovi za tu buduću arhitekturu.
• Opcija sonde za obrnuti montažu: Kada fizička ograničenja prostora sprečavaju standardnu ugradnju sonde, Bently Nevada 330907 3300 NSv sonda za obrnuti montažu (M10×1, 5m) nudi alternativnu geometriju montaže koja eliminiše potrebu za modifikacijom nosača.

Kontaktirajte naš tehnički tim da dobijete unapred konfigurisanu listu materijala za vaš specifični uređaj i merni lanac: [email protected]

Često postavljana pitanja o ugradnji retrofit sistema

Q: Mogu li da instaliram 330102-00-80-10-11-05 bez ponovne kalibracije mog 3300 XL monitor stalka?
A: U većini slučajeva, da. 330102-00-80-10-11-05 zadržava istu osetljivost (7,87 V/mm), opseg razmaka i specifikaciju konektora kao ranije varijante 3300 XL sonde. Ako je vaš monitor stalak kalibrisan za sondu sa identičnom osetljivošću, nije potrebna ponovna kalibracija. Međutim, ako je prethodna sonda imala drugačiju vrednost osetljivosti (npr. iz nestandardne varijante), treba izvršiti proceduru provere razmaka nakon instalacije.

Q: Koje promene u ožičenju su potrebne na razvodnoj kutiji?
A: Nema promena za standardne 3300 XL instalacije. 11-pinski konektor na 330102-00-80-10-11-05 je pin-kompatibilan sa postojećim priključcima na razvodnoj kutiji. Pregledajte telo konektora i prsten za zaključavanje na strani produžnog kabla pre ponovnog povezivanja – zamenite produžni kabl ako postoji korozija ili mehanička oštećenja.

Q: Kako da proverim ispravno podešavanje razmaka nakon zamene sonde?
A: Koristite kalibrisani alat za merenje razmaka ili digitalni multimetar da izmerite DC napon na izlazu drajvera. Na nominalnom razmaku od 1,0 mm, izlaz bi trebalo da bude približno -7,87 VDC (±5%). Podesite aksijalni položaj sonde dok izlaz ne bude u specificiranom opsegu, zatim fiksirajte sondu pomoću matice za stezanje. Zategnite prema OEM specifikaciji (obično 20±5 Nm za navoj 10-32 UNF).

P: Da li je 330102-00-80-10-11-05 fizički zamenjiv sa 330102-00-80-10-02-00?
O: Da. Oba modela imaju iste dimenzije kućišta senzora, veličinu navoja (10-32 UNF), dužinu kabla (8,0 m) i tip konektora (11-pinski). Razlika u sufiksu odražava proizvodnu reviziju, a ne dimenzionalnu ili električnu promenu. Nije potrebna modifikacija nosača ili preusmeravanje kabla.

P: Koji je preporučeni rezervni deo za instalaciju turbomašinerije u kontinuiranom radu?
O: Najbolja industrijska praksa prema API 670 preporučuje najmanje dva rezervna senzora po mernoj ravni za kritične uređaje (tj. bez instaliranog rezervnog). Za objekte sa 10+ nadgledanih osovina, ugovor o konsignacionom lageru sa proverenim dobavljačem je najisplativiji pristup za kontinuitet snabdevanja.

P: Može li se ovaj senzor koristiti u opasnoj zoni (ATEX/IECEx) instalacije?
A: Serija sondi 3300 XL ima ATEX i IECEx sertifikate za specifične konfiguracije. Potvrdite klasifikaciju opasne zone vaše instalacije i uporedite sa sertifikacionom dokumentacijom sonde pre upotrebe. Kontaktirajte nas za sertifikacionu dokumentaciju specifičnu za 330102-00-80-10-11-05.

Garancija

Svaka 330102-00-80-10-11-05 jedinica koju isporučuje Industrial Control Hub ima 12-mesečnu garanciju od datuma isporuke, koja pokriva proizvodne defekte u materijalima i izradi pod normalnim uslovima rada.

• âœ?Period pokrivenosti: 12 meseci od potvrđenog datuma isporuke, dokumentovanog komercijalnim računom i brojem za praćenje.
• âœ?Rešavanje defekata: Potvrđeni proizvodni defekti rešavaju se zamenom jedinice ili punim povraćajem novca „po izboru kupca“. RMA proces se pokreće u roku od 48 radnih sati od prijave defekta.
• âœ?Isključenja: Garancija ne pokriva oštećenja nastala nepravilnom instalacijom, mehaničkim udarom, hemijskim izlaganjem van dozvoljenih granica ili radom van specificiranih temperaturnih i razmaknih opsega.
• âœ?Dokumentacioni paket: Sve jedinice se isporučuju sa komercijalnim računom, spiskom pakovanja, sertifikatom porekla i „na zahtev“ sertifikatom usklađenosti (CoC) za ISO 9001 / API Q1 revizijsku usklađenost.
• âœ?Pratljivost: Obeležavanje pojedinačnim serijskim brojem na antistatičnom, vodootpornom pakovanju. Potpuna lanac pratljivosti dostupan za procese kvalifikacije nabavke u preduzećima.
• âœ?Globalna pokrivenost: Reklamacije se prihvataju sa svih destinacija isporuke. Logistika povraćaja koordinira se od strane našeg tima za kupce iz EU, Bliskog istoka, Jugoistočne Azije i Amerike.

Za pokretanje reklamacije ili zahtev za dokumentacijom pre isporuke, kontaktirajte: [email protected]
