Product Description

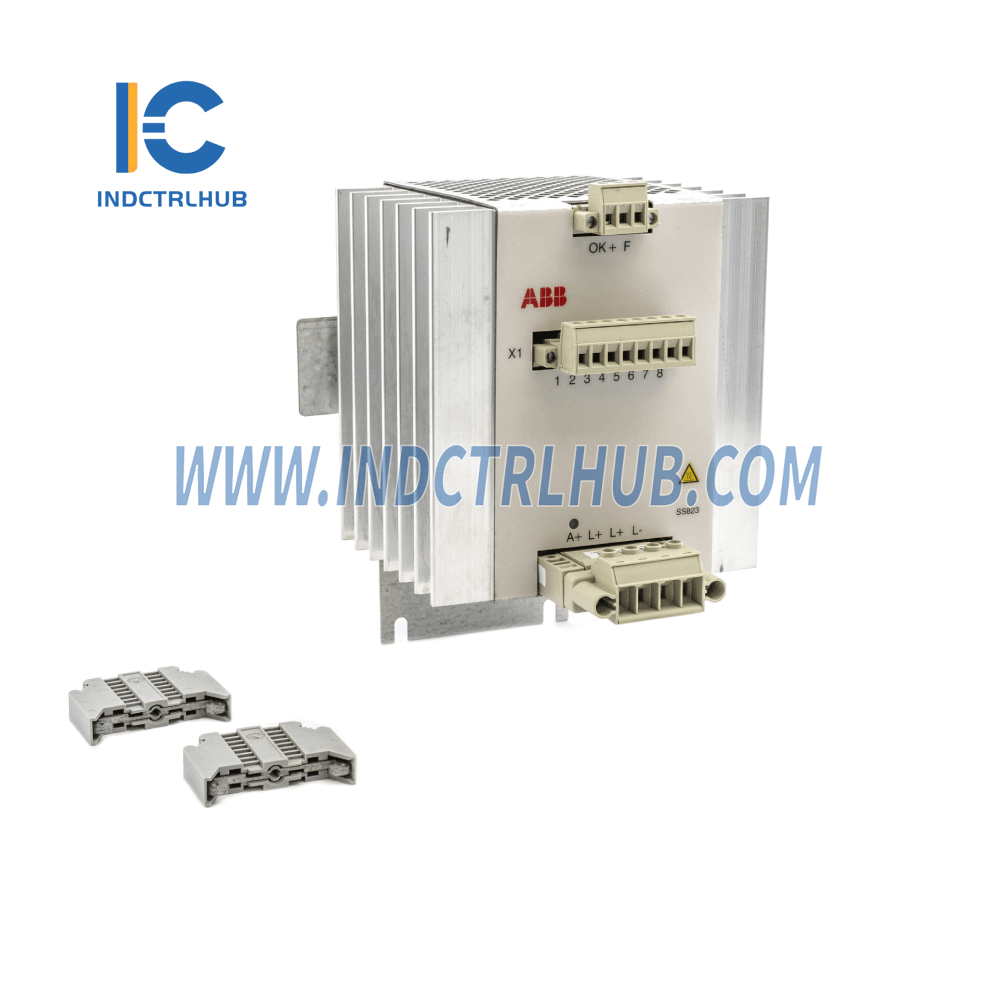

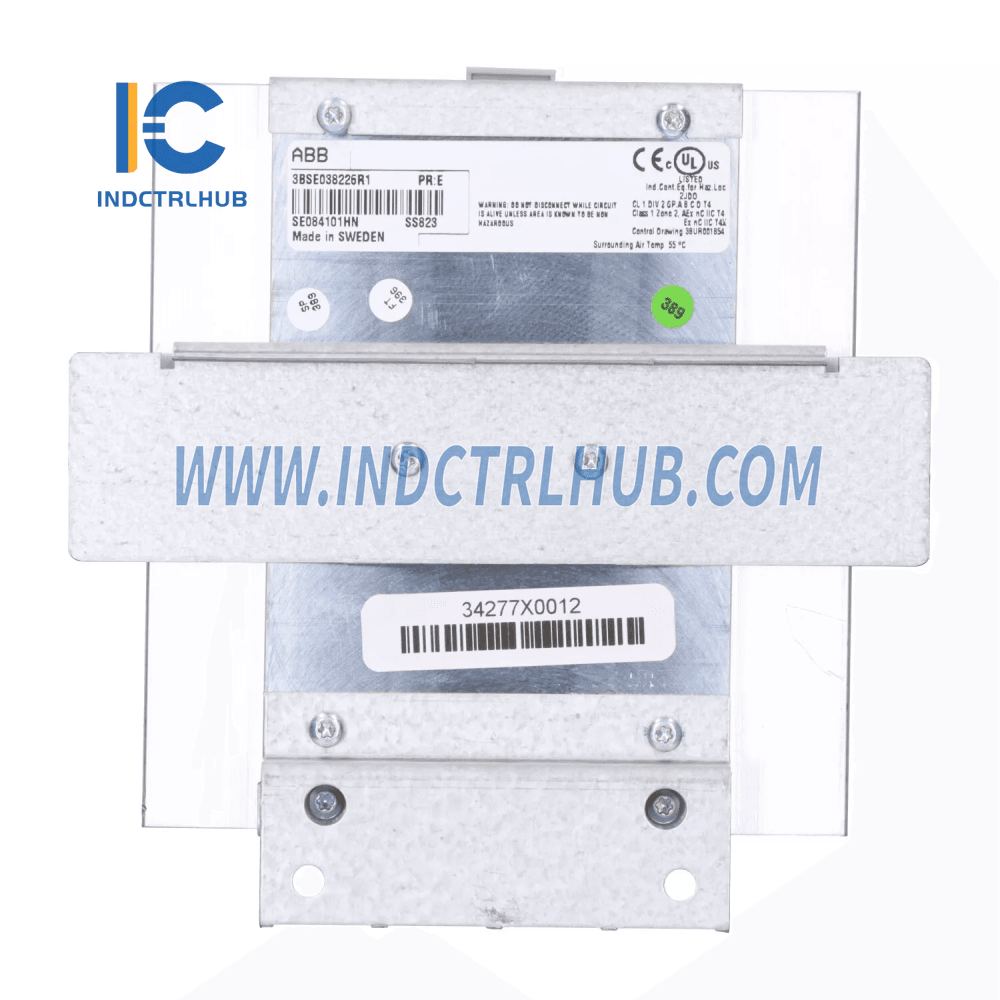

ABB Voting Units SS823 and SS832
Jedinstvene jedinice SS823 i SS832 Voting Units su namenski dizajnirani elementi koji obezbeđuju visok integritet i pouzdan rad u konfiguracijama redundantnog napajanja. Ove jedinice upravljaju redundantnošću napajanja nadgledanjem ulaznih napona, pružanjem zaštite od prenapona i generisanjem signala nadzora za povezane potrošače energije.
Ključne karakteristike i prednosti
-
Upravljanje redundantnim napajanjem:
- Obezbeđuje neprekidan rad razdvajanjem i nadzorom ulaza sa dva izvora napajanja.
-
Zaštita od prenapona i krugova:
- Ima dvostruke krugove zaštite od prenapona na oba ulaza.
- Detektuje kratke spojeve i prekide u glasačkom elementu.
-
Nadzor i indikacija:
- Zeleni LED indikatori na prednjoj ploči pokazuju ispravno napajanje.
- Uključuje releje za nadzor bez napona za eksterni nadzor.
-
Visoki standardi bezbednosti:
- Sertifikovano za SIL3 prema IEC 61508.
- Pogodno za SELV i PELV primene.
-
Jednostavnost instalacije:
- Jednostavno DIN-rail montiranje sa robusnim zatvaranjem.
-
Industrijska usklađenost:
- Usklađeno sa G3 za korozivne sredine.
- Odobreno za upotrebu u ATEX Zone 2 i marine-certified environments.
Tehničke specifikacije
| Atribut | Detalji |
|---|---|
| Broj artikla | 3BSE038226R1 |
| Tip | Zaštita glasača i prenapona |
| Nazivna izlazna struja | 20 A |
| Nazivni ulazni napon | 1x24 V d.c. |
| Maksimalna izlazna struja | 35 A (preopterećenje) |
| Rasipanje snage | 24 W pri 20 A; 6 W pri 5 A |
| Zaštita od prenapona na izlazu | < 30 V |
| Regulacija napona | Izlazni napon 1,2 V niži od ulaznog |
Detalji o životnoj sredini i sertifikaciji
| Atribut | Detalji |
|---|---|
| Radna temperatura | 0 do +55 °C (+32 do +131 °F) |
| Temperatura skladištenja | -40 do +70 °C (-40 do +158 °F) |
| Relativna vlažnost | 5–95% (bez kondenzacije) |
| Zaštita od korozije | ISA-S71.04: G3 |
| Stepen zagađenja | Stepen 2 (IEC 60664-1) |
| Zaštita od prodora | IP20 (IEC 60529) |
| Usklađenost | - CE oznaka |
| Odobrenja za opasne lokacije | - ATEX Zona 2
| - Pomorske sertifikacije (ABS, BV, DNV-GL, LR)|
Mehanički detalji
| Atribut | Vrednost |
|---|---|
| Širina | 116 mm (4.6 in.) |
| Visina | 132 mm (5.3 in.) |
| Dubina | 145 mm (5.8 in.) |
| Težina | 870 g (1.9 lbs.) |
| Razmak za montažu | - W: 15 mm (0.59 in.) |
Aplikacije i slučajevi upotrebe
SS823 i SS832 jedinice za glasanje su idealne za:
-
Redundantni sistemi napajanja:
- Obezbeđuje doslednu i pouzdanu isporuku energije.
-
Aplikacije kritične za bezbednost:
- Sertifikovano za SIL3, pogodno za sisteme visoke integriteta.
-
Korozivna i teška okruženja:
- G3 usklađenost čini ga otpornim na korozivne atmosfere.
-
Industrijski sistemi automatizacije:
- Dizajnirano za besprekornu saradnju sa AC 800M High Integrity Controllers i S880 High Integrity I/O systems.
