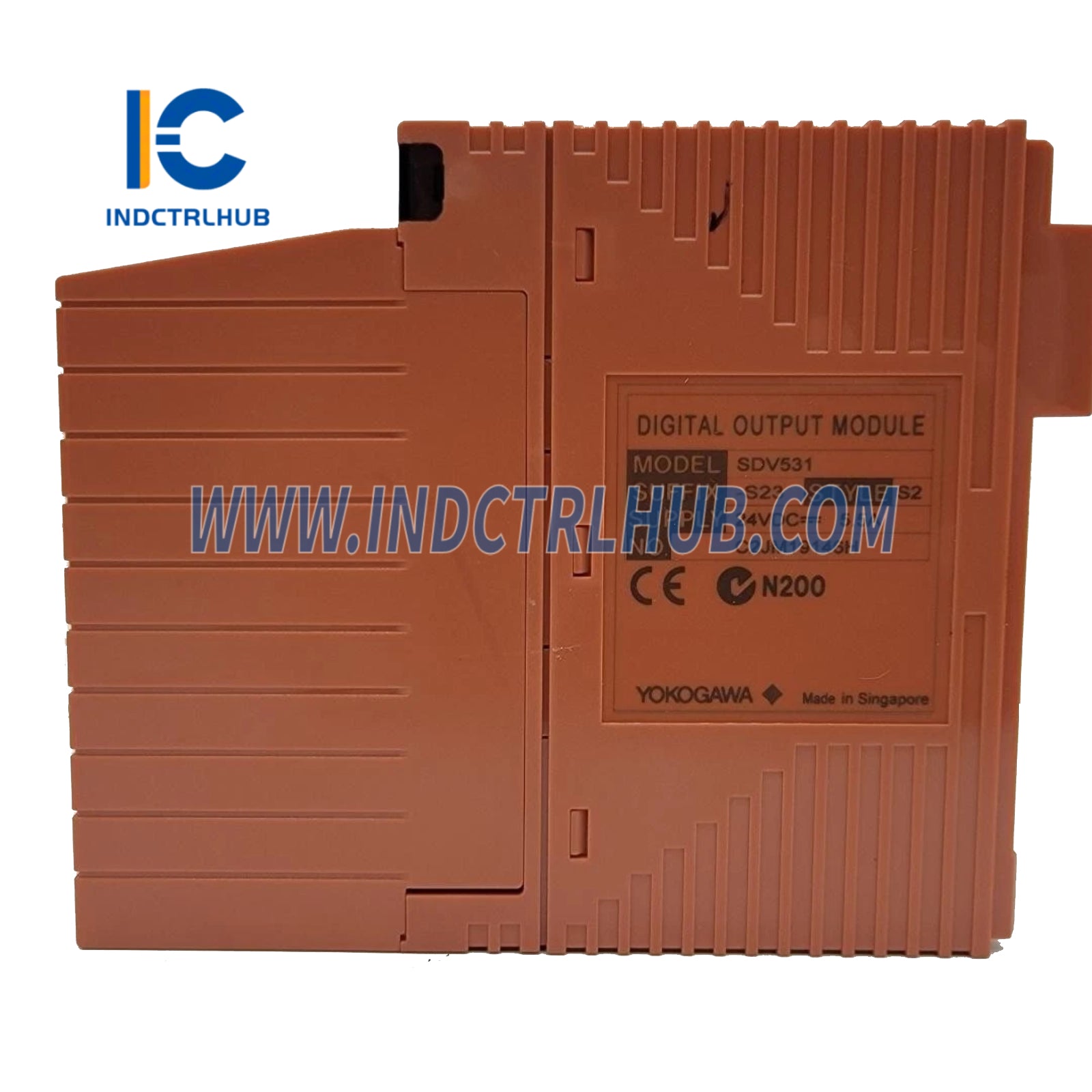

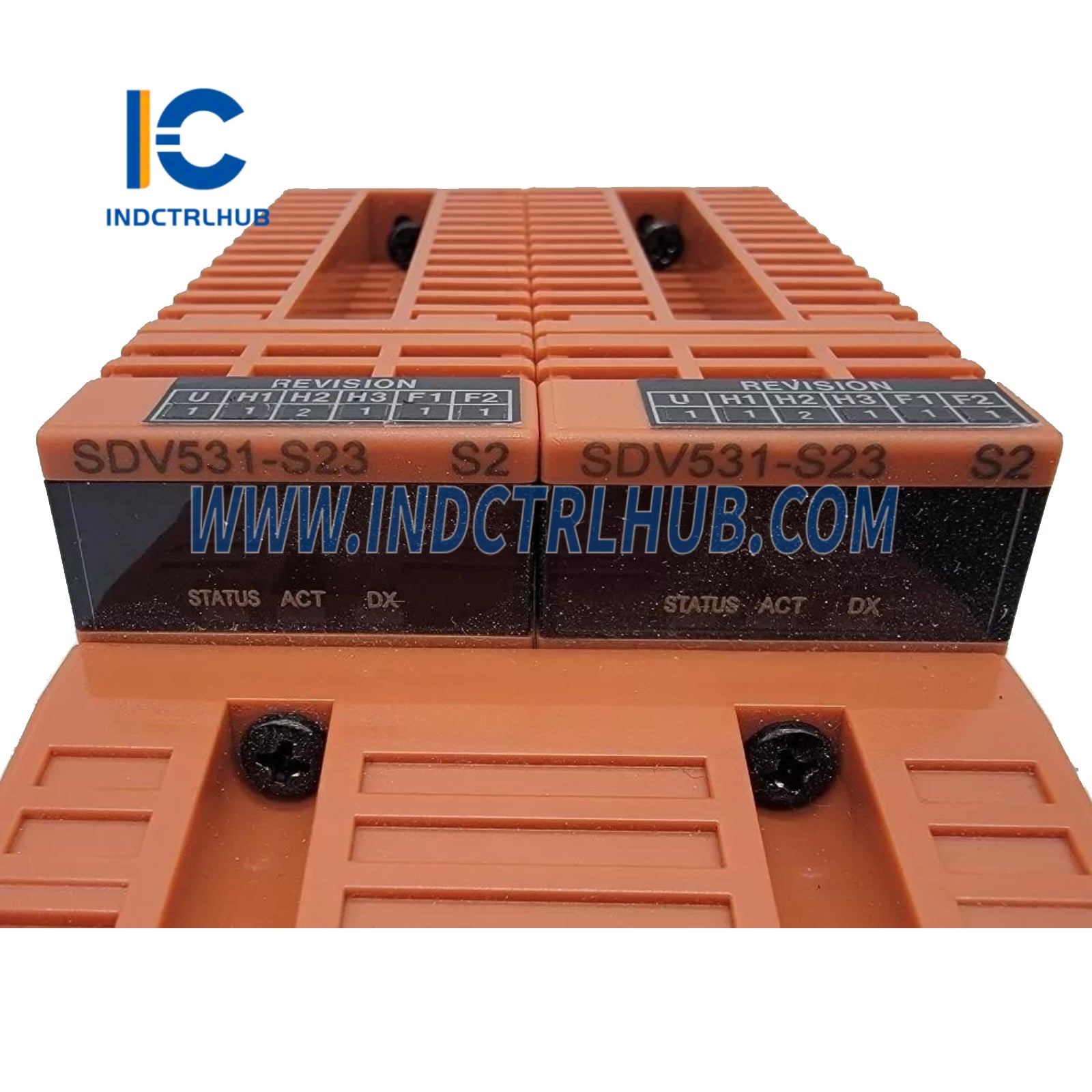

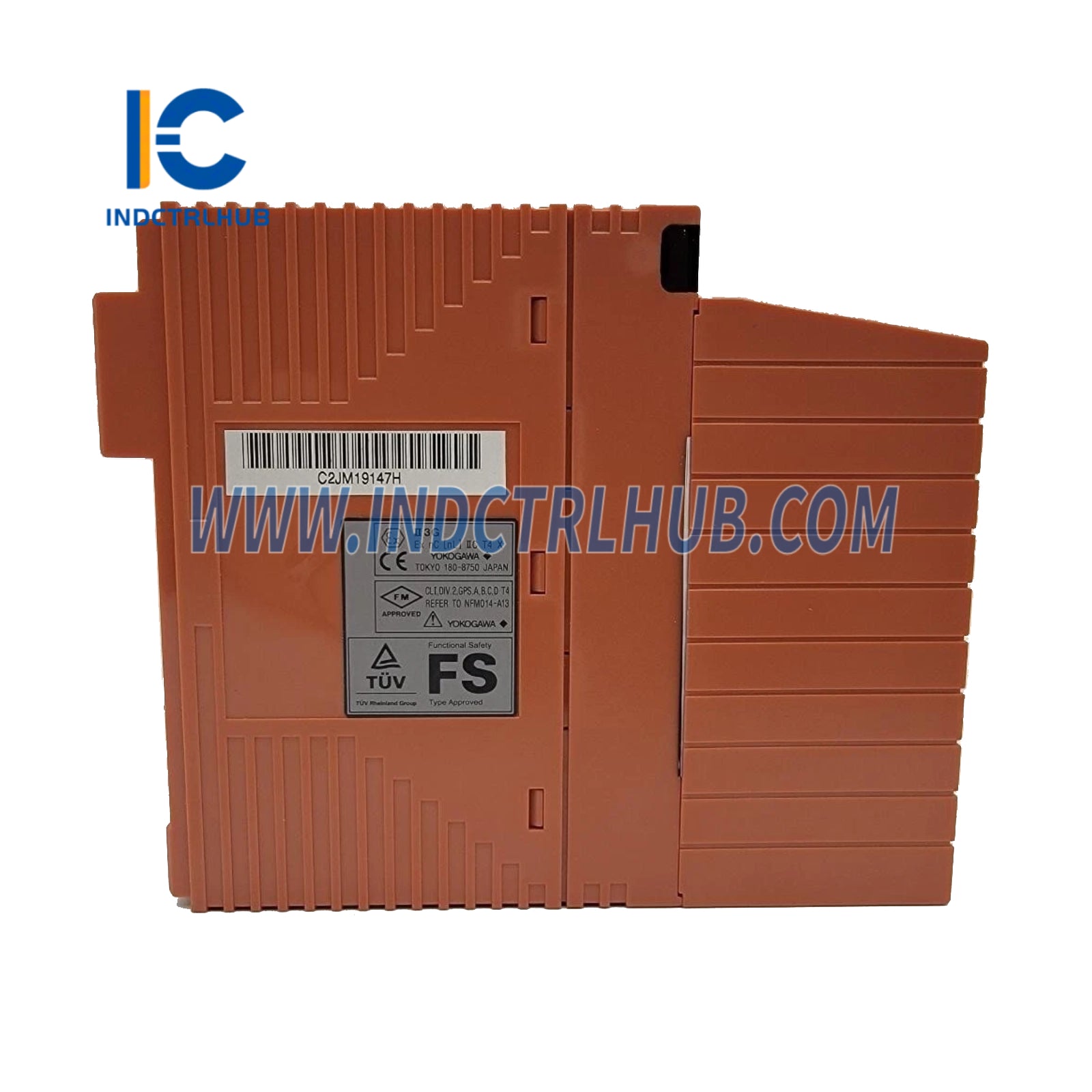

Yokogawa SDV531-S23/D4A00 S3 8-kanálový digitálny výstupný modul
Yokogawa SDV531-S23/D4A00 S3 8-kanálový digitálny výstupný modul
Manufacturer: Yokogawa
Product No.: SDV531-S23/D4A00 S3
Condition:1000 skladom
Product Type: 8-kanálový digitálny výstupný modul (24 V DC, izolovaný)
Product Origin: Japan
Payment: T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
SDV531-S23/D4A00 S3 |
|
Popis |
8-kanálový digitálny výstupný modul (24 V DC, izolovaný) |
_
_
__ Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
SDV531 |
|
Počet výstupov |
8-kanálová, modulová izolácia |
|
Výstupné napätie |
24 V DC |
|
Pokles výstupného napätia |
_ 1 V |
|
Hodnotenie externého napájacieho zdroja |
24 V DC, _ 5 A |
|
Rozsah externého napájania |
24 V DC +20% / _10% |
|
Maximálny prúd úniku |
1,6 mA (keď je výstup vypnutý) |
|
Výstupný formát |
Zdroj prúdu |
|
Maximálny záťažový prúd |
0,6 A/výstupná linka (max 4,8 A celkovo pre 8 kanálov) |
|
Minimálny záťažový prúd |
35 mA |
|
Rozsah záťaže odporu |
40 až 685 Ω |
|
Čas odozvy výstupu |
_ 30 ms |
|
Izolačné napätie |
2 kV AC (1 min) medzi výstupnými signálnymi vodičmi a systémom (spoločné záporné vodiče) |
|
Spotreba prúdu |
280 mA max (5 V DC), 140 mA max (24 V DC) |
|
Hmotnosť |
Približne 0,28 kg (tlaková svorka alebo MIL kábel) Približne 0,34 kg (s rozhraním adaptérom) |
|
Externé pripojenia |
Tlaková svorka, MIL kábel alebo signálny kábel (AKB331/AKB651) |
_
_
__ Rozpis modelu a kódu prípony
|
Model |
Popis |
|---|---|
|
SDV531 |
Modul digitálneho výstupu (8-kanálový, 24 V DC, izolovaný) |
_
Kódy prípon
|
Prípona |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
2 |
Adaptér rozhrania signálneho kábla (bez ochrany proti výbuchu) |
|
3 |
So štandardom ISA G3, teplotný rozsah _20 až 70__ |
_
Kódy možností
|
Kód možnosti |
Popis |
|---|---|
|
/D4A00 |

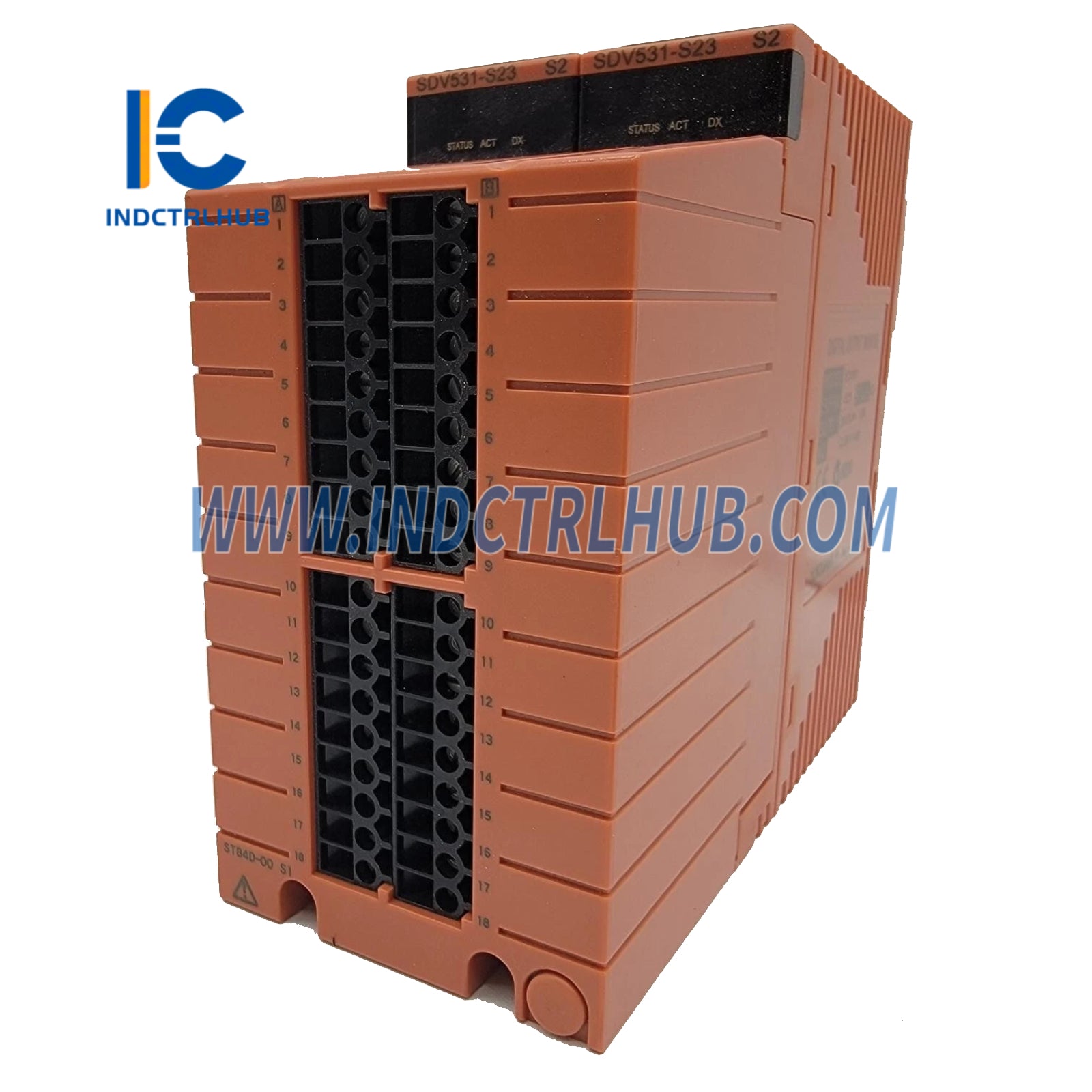

Dvojitý redundantný svorkovnicový blok na tlakové svorky (bez tlmiča prepätia) [STB4D-00] |
|
/S3 |
Predpokladané označenie súvisiace s ISA G3 alebo systémovo špecifickou konfiguráciou |
_
_
