Product Description
Prehľad produktu

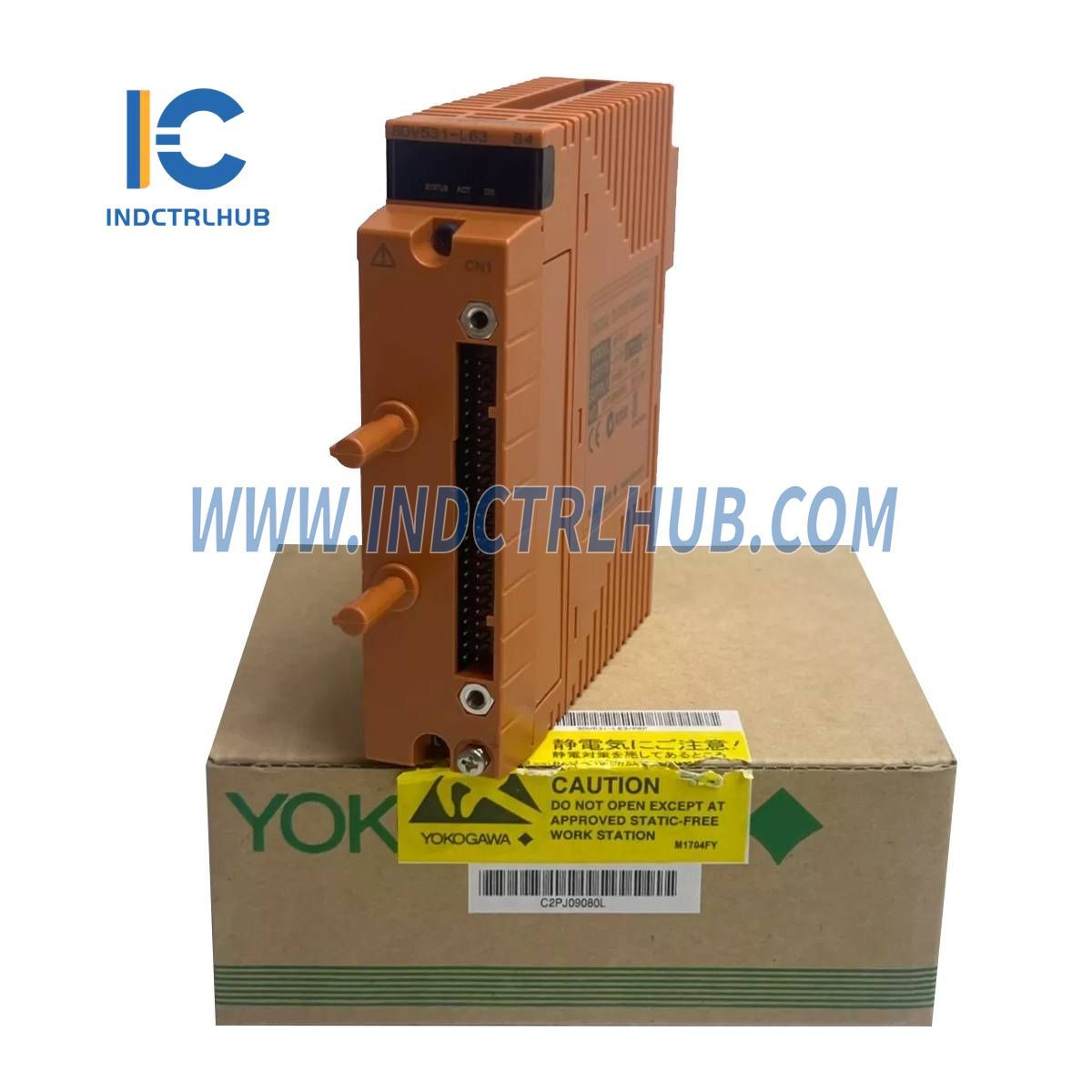

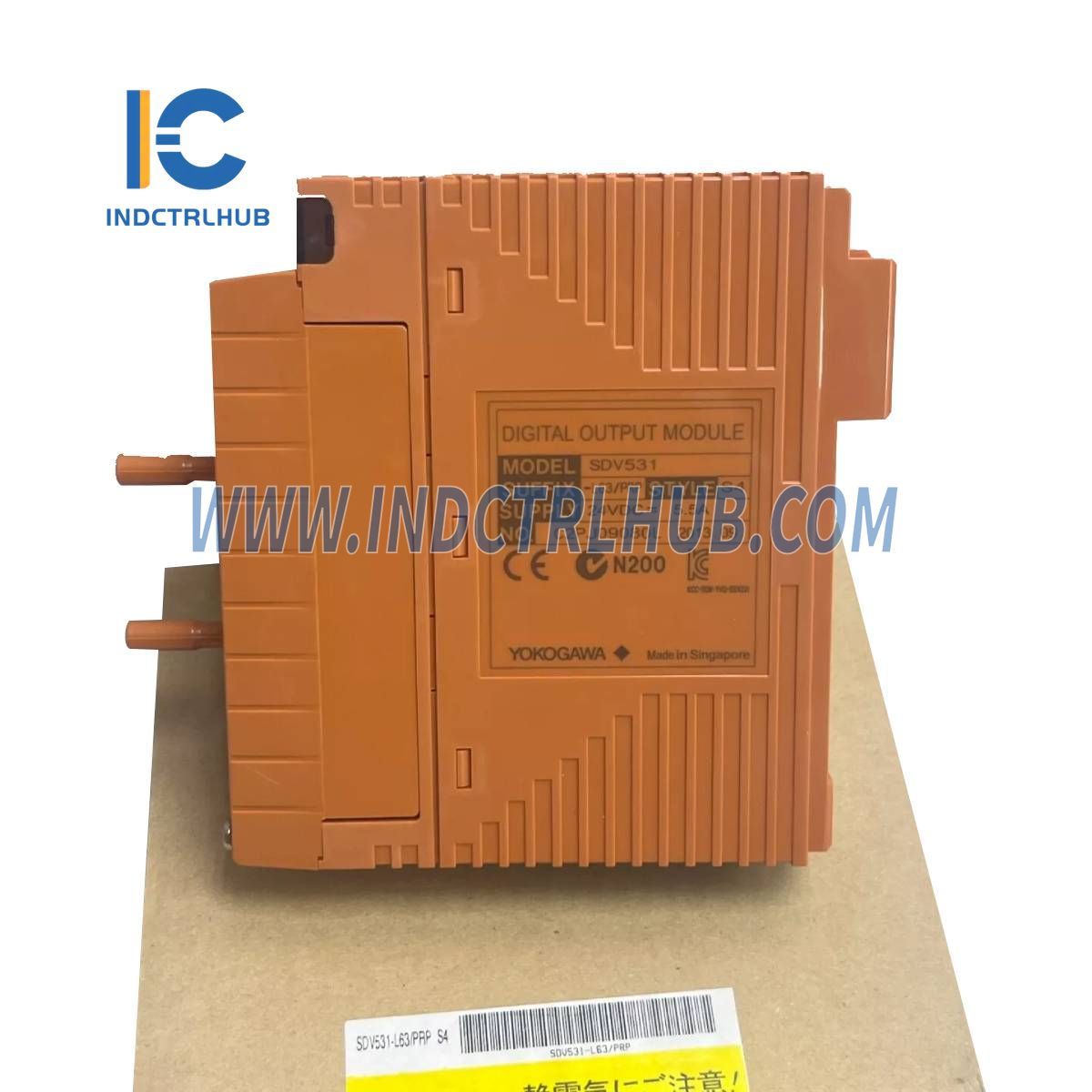

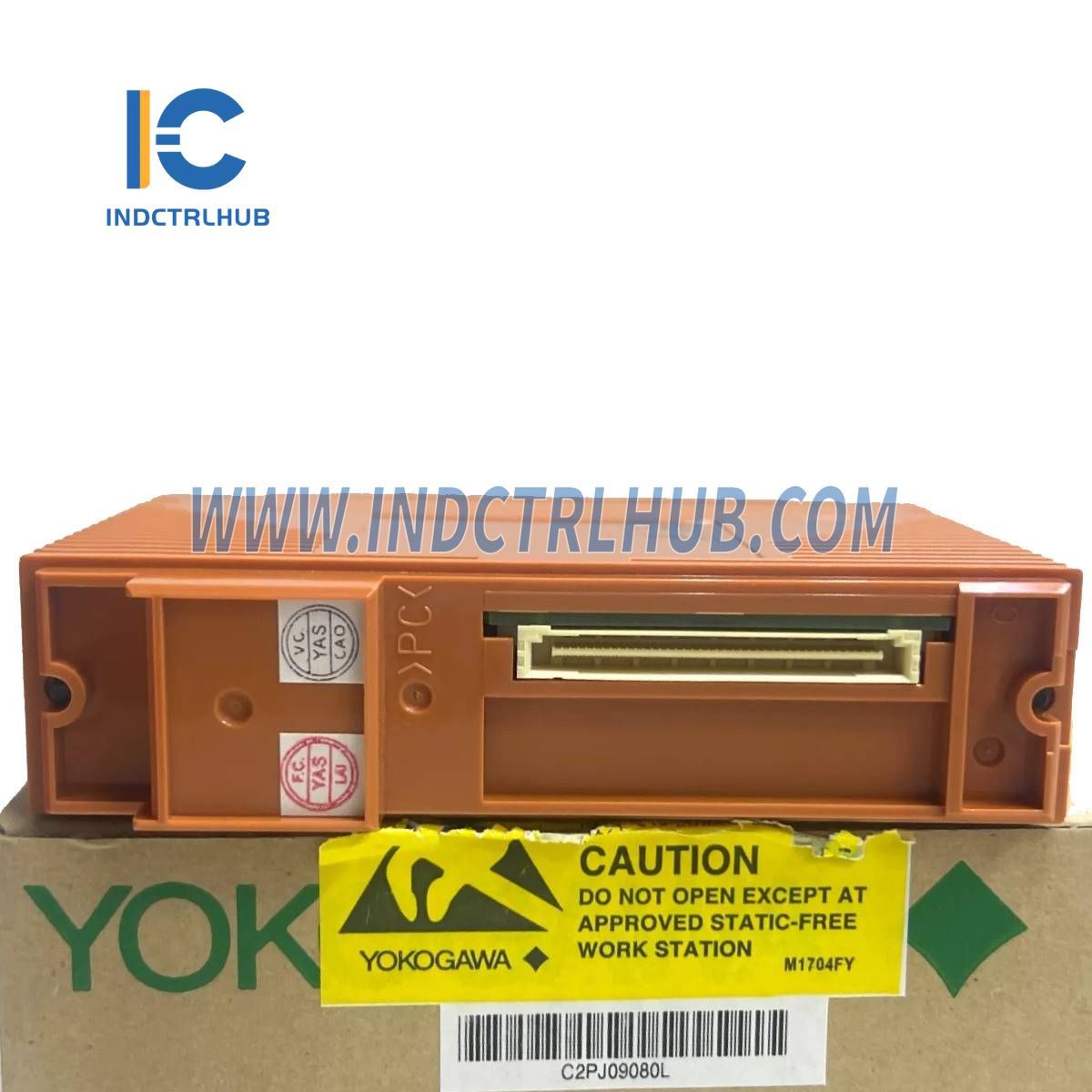

Yokogawa SDV531-L63/PRP je digitálny výstupný modul navrhnutý pre spoľahlivý výstup zap./vyp. signálu do poľného zariadenia v priemyselných bezpečnostných systémoch. Tento modul je súčasťou série digitálnych I/O modulov montovateľných na jednotky Safety Node a Safety Control, obsahuje 8 izolovaných kanálov a podporuje duálne redundantné konfigurácie. Vďaka zabudovaným diagnostickým funkciám poľného zapojenia a ochrannému kolíku proti nesprávnemu zasunutiu zabezpečuje robustnú a bezpečnú prevádzku, ako je podrobne uvedené v tejto všeobecnej špecifikácii (GS).
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SDV531-L63/PRP |
| Popis | Modul digitálnych výstupov |
| Počet výstupov | 8-kanálový, izolácia modulu (*3) |
| Výstupné napätie | 24 V DC |
| Pokles výstupného napätia | Maximálne 1 V |
| Hodnotenie externého napájania | 24 V DC, minimálne 5 A |
| Externý napájací zdroj | 24 V DC +20 % / -10 % (*4), prúdová kapacita: 5 A |
| Maximálny únikový prúd pri vypnutom výstupe | 1,6 mA |
| Výstupný formát | Zdroj prúdu |
| Maximálny záťažový prúd | 0,6 A/výstupná linka (4,8 A celkovo výstupné linky) (*3) (*5) |
| Minimálny záťažový prúd | 35 mA |
| Rozsah záťaže odporu | 40 až 685 Ω (*6) |
| Čas odozvy výstupu | Maximálne 30 ms |
| Odolné napätie (*1) (*2) | 2 kV AC medzi výstupnými signálnymi vodičmi a systémom po dobu 1 minúty, 8-bodové vstupné vodiče kolektívne pripojené (záporné vodiče) (*7) |
| Prúdový odber | Maximálne 280 mA (5 V DC) Maximálne 140 mA (24 V DC) |
| Hmotnosť | Približne 0,28 kg (pre tlakovú svorkovnicu alebo MIL kábel) Približne 0,34 kg (s adaptérom rozhrania vyhradeného signálneho kábla) |
| Externé pripojenie | Svorka s tlakovou svorkou, MIL kábel, vyhradený signálny kábel (AKB331, AKB651 (*8)) |
Všeobecné informácie
- Táto všeobecná špecifikácia (GS) poskytuje hardvérové špecifikácie digitálnych I/O modulov, ktoré je možné inštalovať v jednotkách Safety Node a Safety Control.
- Výstupné moduly vysielajú signály stavu zapnutia/vypnutia do poľného zariadenia, podporujú duálne redundantné konfigurácie a obsahujú diagnostické funkcie poľného zapojenia, čím odstraňujú potrebu samostatných diagnostických prvkov zapojenia.
Model a kódy prípon
- Model: SDV531 Digitálny výstupný modul (8-kanálový, 24 V DC, modulárna izolácia)
- Kódy prípon:
- -L: Typ pre dlhé vzdialenosti
- -S: Štandardný typ
- 5: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu
- 6: So signálnym káblovým rozhraním adaptéra a bez ochrany proti výbuchu (*1)
- E: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu
- F: So signálnym káblovým rozhraním adaptéra a ochranou proti výbuchu (*1)
- 3: So štandardom ISA G3 a teplotou (-20 až 70 °C)
- C: So štandardom ISA G3 a vysokou hustotou inštalácie (-20 až 70 °C) (*4)
- Kódy možností:
- /B4S00: So svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (bez tlmiča prepätia) [Model: STB4S-00]
- /B4S10: So svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (s tlmičom prepätia) [Model: STB4S-10]
- /B4D00: S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (bez tlmiča prepätia) (*2) [Model: STB4D-00]
- /B4D10: S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (s tlmičom prepätia) (*2) [Model: STB4D-10]
- /PRP: S poistným kolíkom proti nesprávnemu zasunutiu (*3)
- /CCC01: S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]
- /CCC02: S krytom konektora pre MIL kábel (pre diskrétny vodič) [Model: SCCC02]
Špecifická konfigurácia
- Model/číslo dielu: SDV531-L63/PRP
- Podrobnosti konfigurácie:
- -L: Typ pre dlhé vzdialenosti
- 6: So signálnym káblovým rozhraním adaptéra a bez ochrany proti výbuchu (*1)
- 3: So štandardom ISA G3 a teplotou (-20 až 70 °C)
- /PRP: S poistným kolíkom proti nesprávnemu zasunutiu (*3)
