Product Description
Prehľad produktu

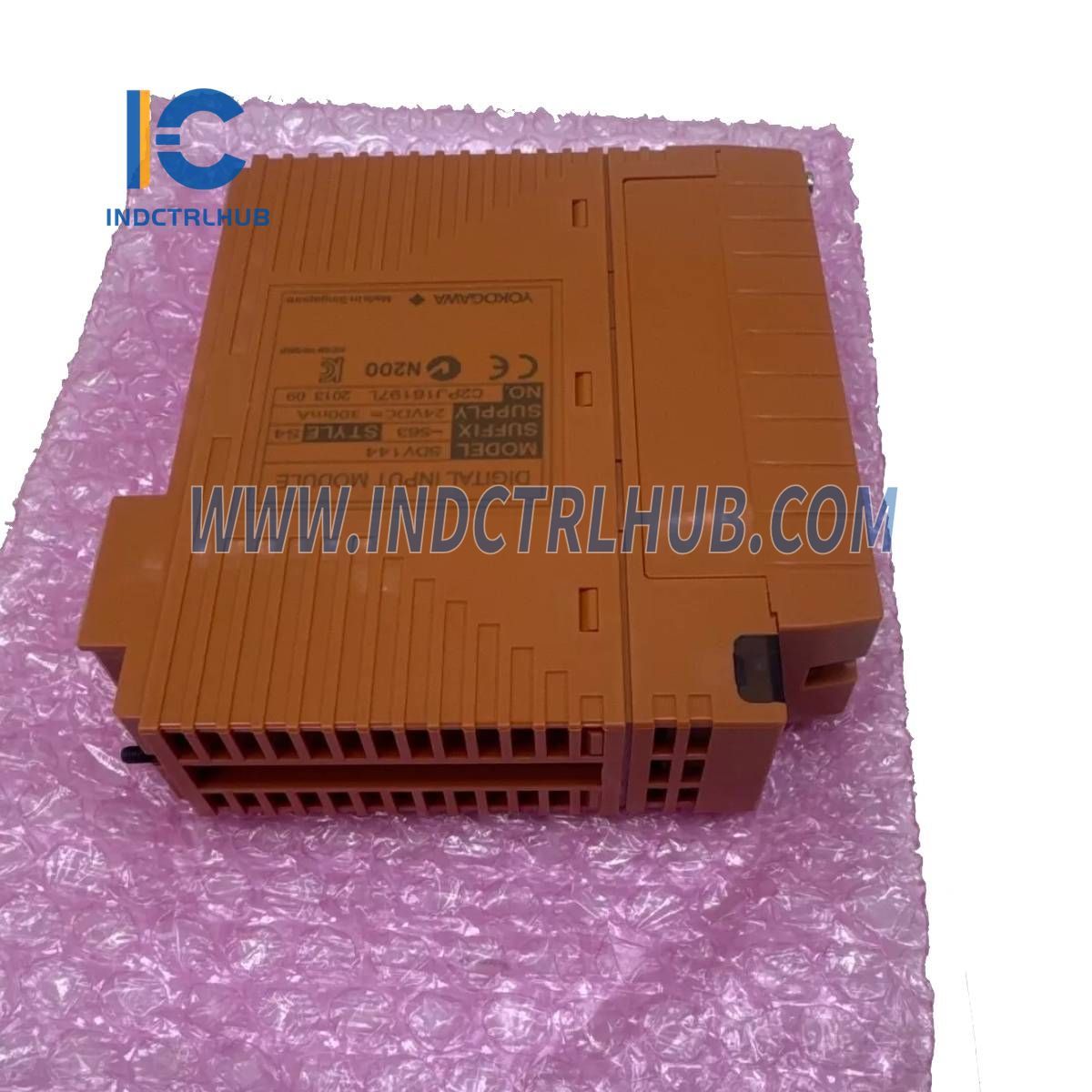

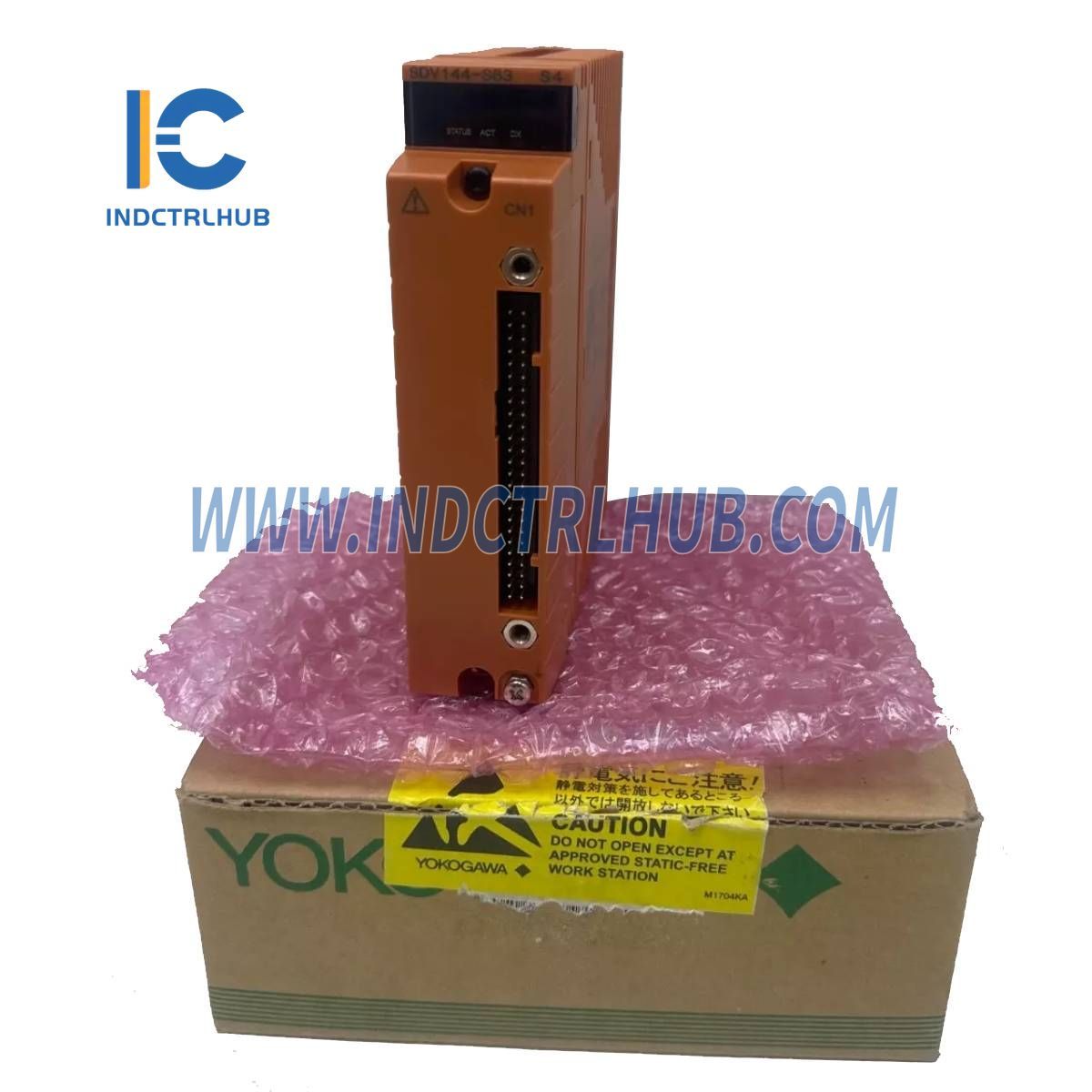

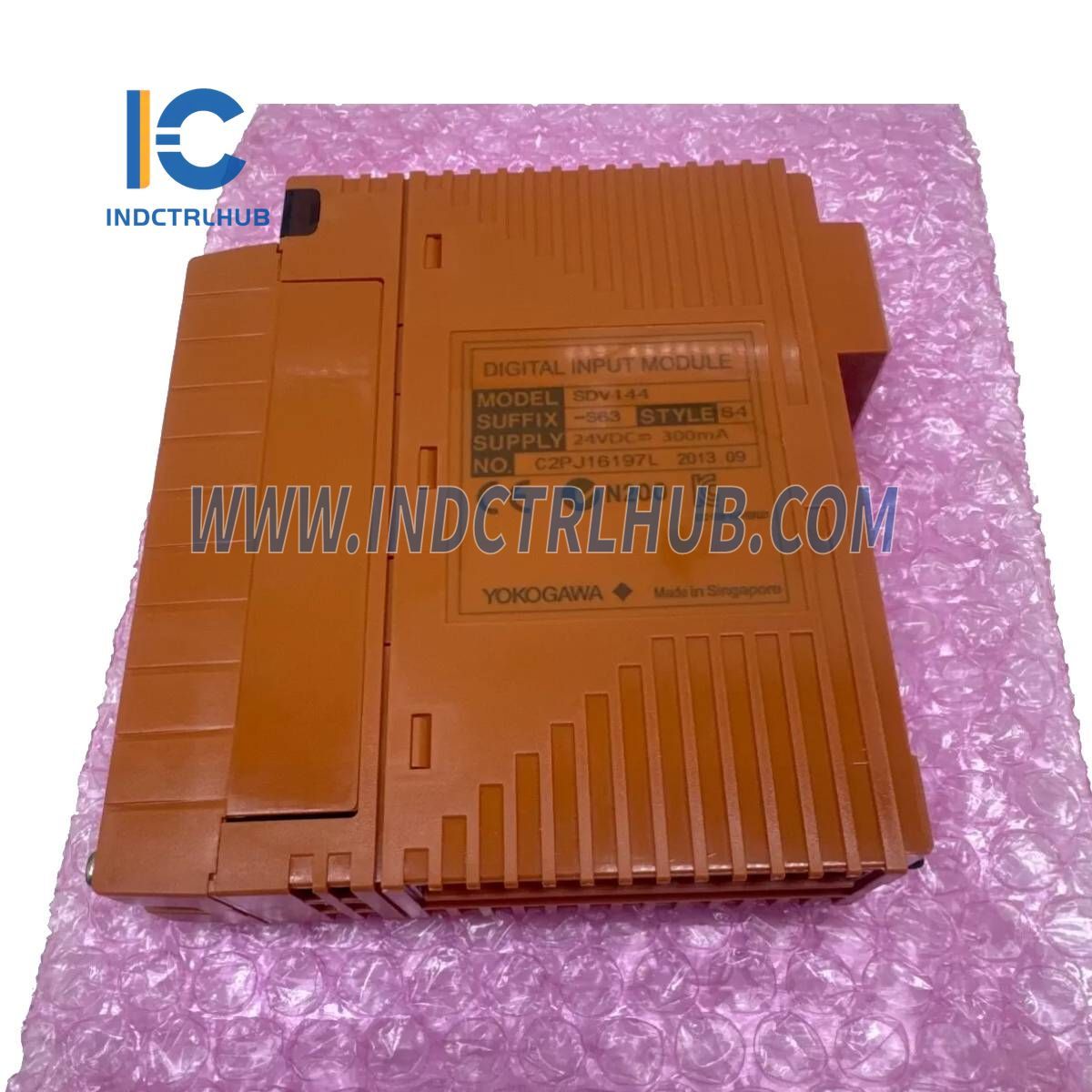

Digitálny vstupný modul Yokogawa SDV144-S63 S4 je robustná a všestranná súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa, ako sú platformy CENTUM VP alebo ProSafe-RS. Tento modul prijíma 16 signálov bez napätia z poľných zariadení, s izoláciou modulu a možnosťou dvojitej redundantnej konfigurácie pre zvýšenú spoľahlivosť. Pracuje s externým napájaním 24 V DC, má maximálny čas odozvy vstupu 40 ms a odolnosť voči napätiu 2 kV AC. Váži približne 0,36 kg (alebo 0,41 kg s adaptérom rozhrania signálneho kábla), podporuje flexibilné možnosti pripojenia vrátane svoriek s tlakovým upínaním, MIL káblov alebo špeciálnych signálnych káblov (AKB331) a zahŕňa súlad s ISA Standard G3 pre prevádzku v teplotách od -20 do 70 °C.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SDV144-S63 S4 |
| Popis | Modul digitálnych vstupov |
| Model | SDV144 |
| Počet vstupov | 16-kanálový, izolácia modulu |
| Vstupný signál | Beznapäťový kontakt ZAP: maximálne 1 kΩ VYP: minimálne 100 kΩ |
| Vstupný prúd | 6 mA ± 20 % (externé napájanie, 24 V DC pri 0 Ω na vstupe) |
| Menovité hodnoty kontaktu | 24 V DC +20 % / -10 %, 10 mA alebo viac |
| Externý napájací zdroj | 24 V DC +20 % / -10 %, prúdová kapacita: 200 mA |
| Okamžité maximálne prípustné vstupné napätie | 30,0 V DC |
| Čas odozvy vstupu | Maximálne 40 ms |
| Odolnosť voči napätiu | 2 kV AC medzi vstupným signálom a systémom po dobu 1 minúty, 16-vstupová linka kolektívne pripojená |
| Prúdový odber | Maximálne 290 mA (5 V DC) Maximálne 140 mA (24 V DC) |
| Hmotnosť | Približne 0,36 kg (0,79 lb) (pre tlakový svorkový blok alebo MIL kábel) Približne 0,41 kg (0,90 lb) (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Tlaková svorka, MIL kábel, špeciálny signálny kábel (AKB331) |
Špecifická konfigurácia
- Model/Číslo dielu: SDV144-S63 S4
- Podrobnosti konfigurácie:
- Kódy prípon: -S (štandardný typ), 6 (s adaptérom rozhrania signálneho kábla a bez ochrany proti výbuchu), 3 (s ISA štandardom G3 a teplotou -20 až 70 °C)
- "S4" nie je explicitne uvedené v kódoch prípon; môže ísť o preklep (myslené ako "-S63") alebo nedokumentovanú variantu
Dodatočné poznámky
- "SDV144-S63 S4" je digitálny vstupný modul so 16 izolovanými kanálmi pre signály bez napätia, navrhnutý na integráciu do systémov Yokogawa FCS alebo bezpečnostných systémov, podporujúci dvojitú redundanciu pre kritické aplikácie.
- Suffixové kódy "-S63" označujú štandardný typ (-S) s adaptérom rozhrania signálneho kábla (-6) a súlad s ISA Standard G3 s teplotným rozsahom -20 až 70 °C (-3); "S4" môže byť preklep za "-S63" alebo nedokumentovaná varianta, tu považovaná za súčasť konfigurácie na základe predchádzajúcich podaní (napr. SDV144-S63PRP S4).
- "Externé napájanie: 24 V DC +20 % / -10 %" znamená 21,6 V až 28,8 V DC s kapacitou 200 mA, podporujúce napájanie poľných zariadení.
- Možnosti hmotnosti "Približne 0,36 kg" a "0,41 kg" odrážajú rôzne typy pripojení; prevedené na 0,36 kg (0,79 lb) a 0,41 kg (0,90 lb); suffix "-6" (adaptér signálneho kábla) zodpovedá ťažšej hmotnosti 0,41 kg.
- Obmedzené údaje z promptu neumožňujú ďalšie špecifikácie (napr. rozmery, špecifické možnosti ako /PRP); rozsah -20 až 70 °C zo suffixu -3 je potvrdený, ale ostatné detaily vyžadujú overenie v datasheete. Predchádzajúce podanie (SDV144-S63PRP S4) obsahovalo /PRP, tu nie je špecifikované.
