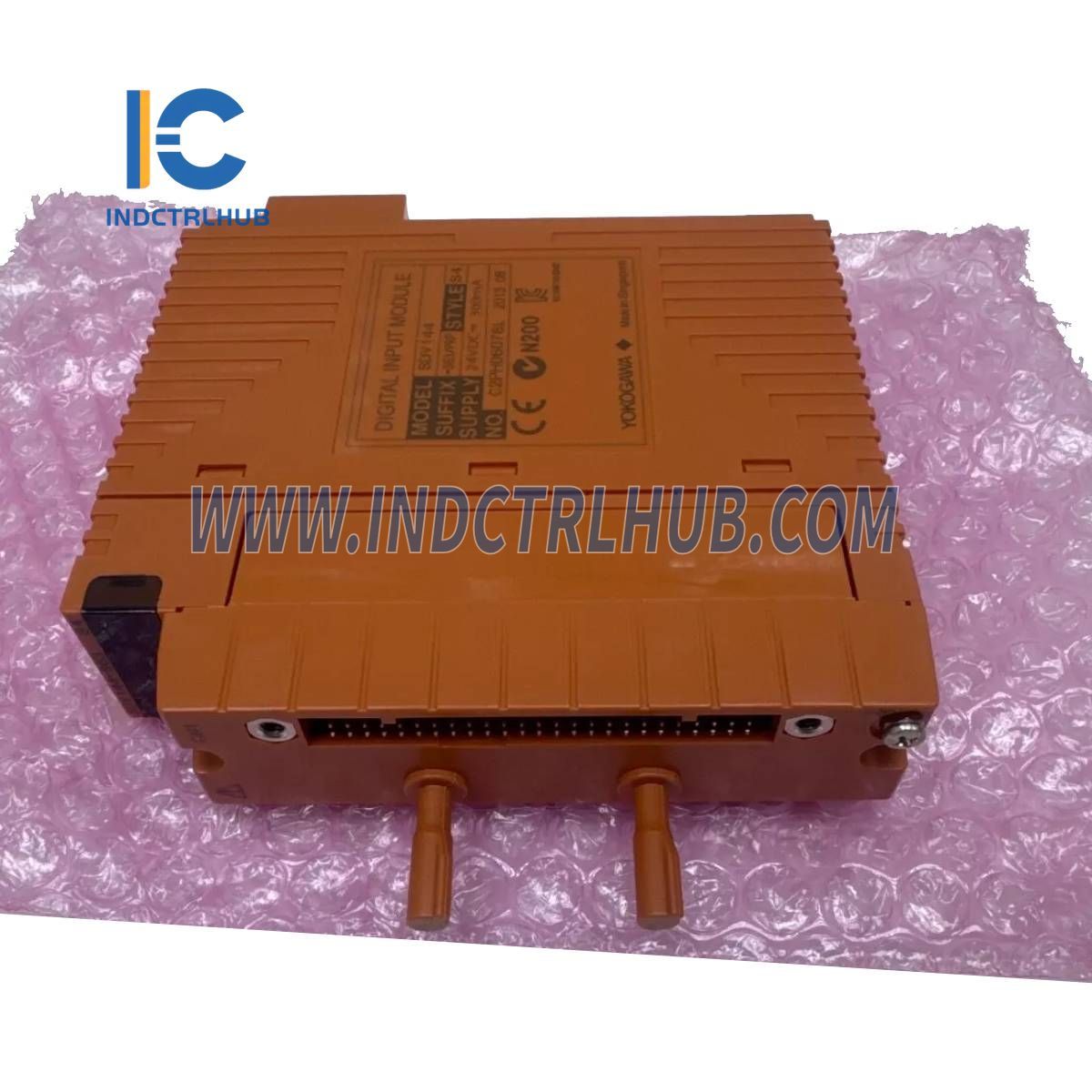

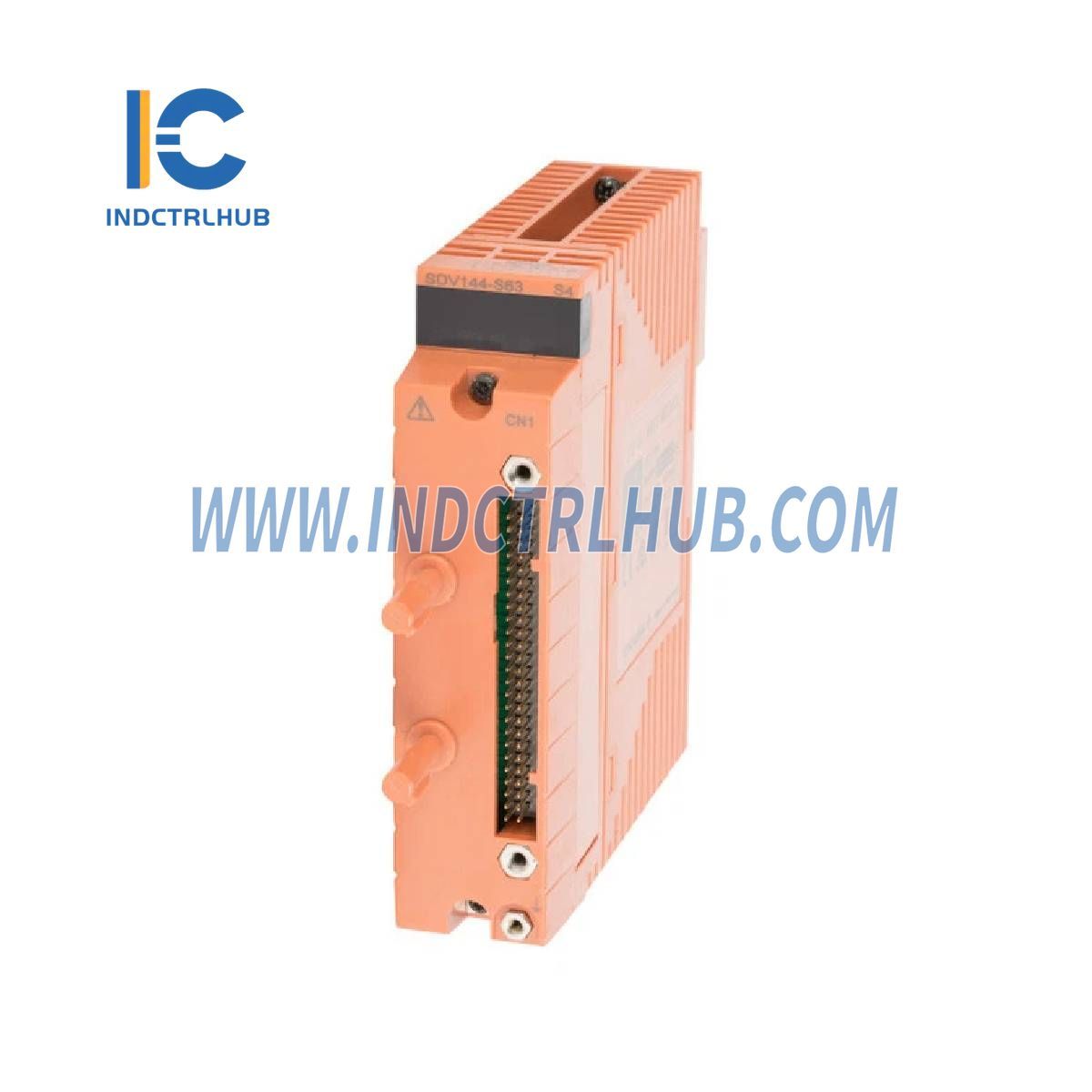

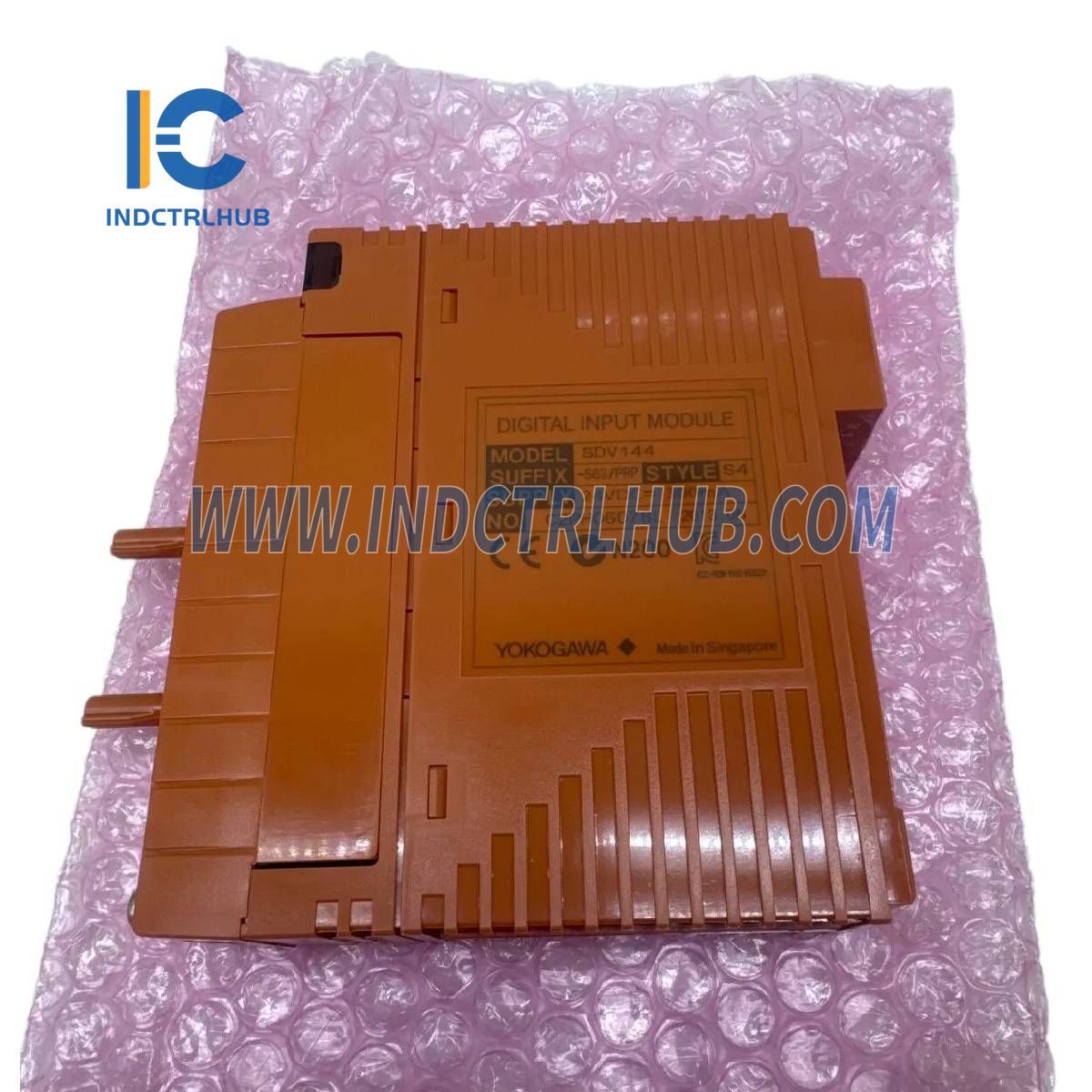

YOKOGAWA SDV144-S63/PRP S4 Digitálny vstupný modul
YOKOGAWA SDV144-S63/PRP S4 Digitálny vstupný modul
Manufacturer: YOKOGAWA
Product No.: SDV144-S63-PRP-S4
Condition:1000 skladom
Product Type: Modul digitálnych vstupov
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Prehľad produktu
Digitálny vstupný modul Yokogawa SDV144-S63PRP S4 je robustná súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa__, ako sú platformy CENTUM VP alebo ProSafe-RS. Tento modul prijíma 16 beznapäťových kontaktných signálov z poľných zariadení a podporuje dvojitú redundantnú konfiguráciu pre zvýšenú spoľahlivosť. Pracuje s externým napájaním 24 V DC, disponuje izoláciou modulu, maximálnou dobou odozvy vstupu 40 ms a odolnosťou voči napätiu 2 kV AC. S hmotnosťou približne 0,36 kg (alebo 0,41 kg s adaptérom rozhrania signálneho kábla) ponúka flexibilné možnosti pripojenia vrátane svoriek s tlakovým upínaním, MIL káblov alebo špeciálnych signálnych káblov (AKB331) a zahŕňa súlad s ISA Standard G3 s poistným kolíkom proti nesprávnemu zasunutiu.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SDV144-S63PRP S4 |
| Popis | Digitálny vstupný modul |
| Model | SDV144 |
| Počet vstupov | 16-kanálový, izolácia modulu |
| Vstupný signál | Beznapäťový kontakt ZAP: maximálne 1 kΩ VYP: minimálne 100 kΩ |
| Vstupný prúd | 6 mA ± 20 % (externé napájanie, 24 V DC pri 0 Ω na vstupe) |
| Menovité hodnoty kontaktu | 24 V DC +20 % / -10 %, 10 mA alebo viac |
| Externý napájací zdroj | 24 V DC +20 % / -10 %, prúdová kapacita: 200 mA |
| Okamžité maximálne prípustné vstupné napätie | 30,0 V jednosmerného prúdu |
| Čas odozvy vstupu | Maximálne 40 ms |
| Odolnosť voči napätiu | 2 kV striedavého napätia medzi vstupným signálom a systémom po dobu 1 minúty, 16-vstupová linka kolektívne pripojená |
| Spotreba prúdu | Maximálne 290 mA (5 V DC) Maximálne 140 mA (24 V DC) |
| Hmotnosť | Približne 0,36 kg (0,79 lb) (pre svorkovnicu s tlakovým upínaním alebo MIL kábel) Približne 0,41 kg (0,90 lb) (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Svorka s tlakovým upínaním, MIL kábel, špeciálny signálny kábel (AKB331) |
Špecifická konfigurácia
- Model/Číslo dielu: SDV144-S63PRP S4
- Podrobnosti konfigurácie:
- Kódy prípon: -S (štandardný typ), 6 (s adaptérom rozhrania signálneho kábla a bez ochrany proti výbuchu), 3 (s ISA štandardom G3 a teplotou -20 až 70 °C)
- Kód možnosti: /PRP (S poistkou proti nesprávnemu zasunutiu)
- "S4" nie je explicitne uvedené v kódoch prípon; môže ísť o preklep (myslené ako "-S63") alebo nedokumentovanú variantu
