Prehľad produktu

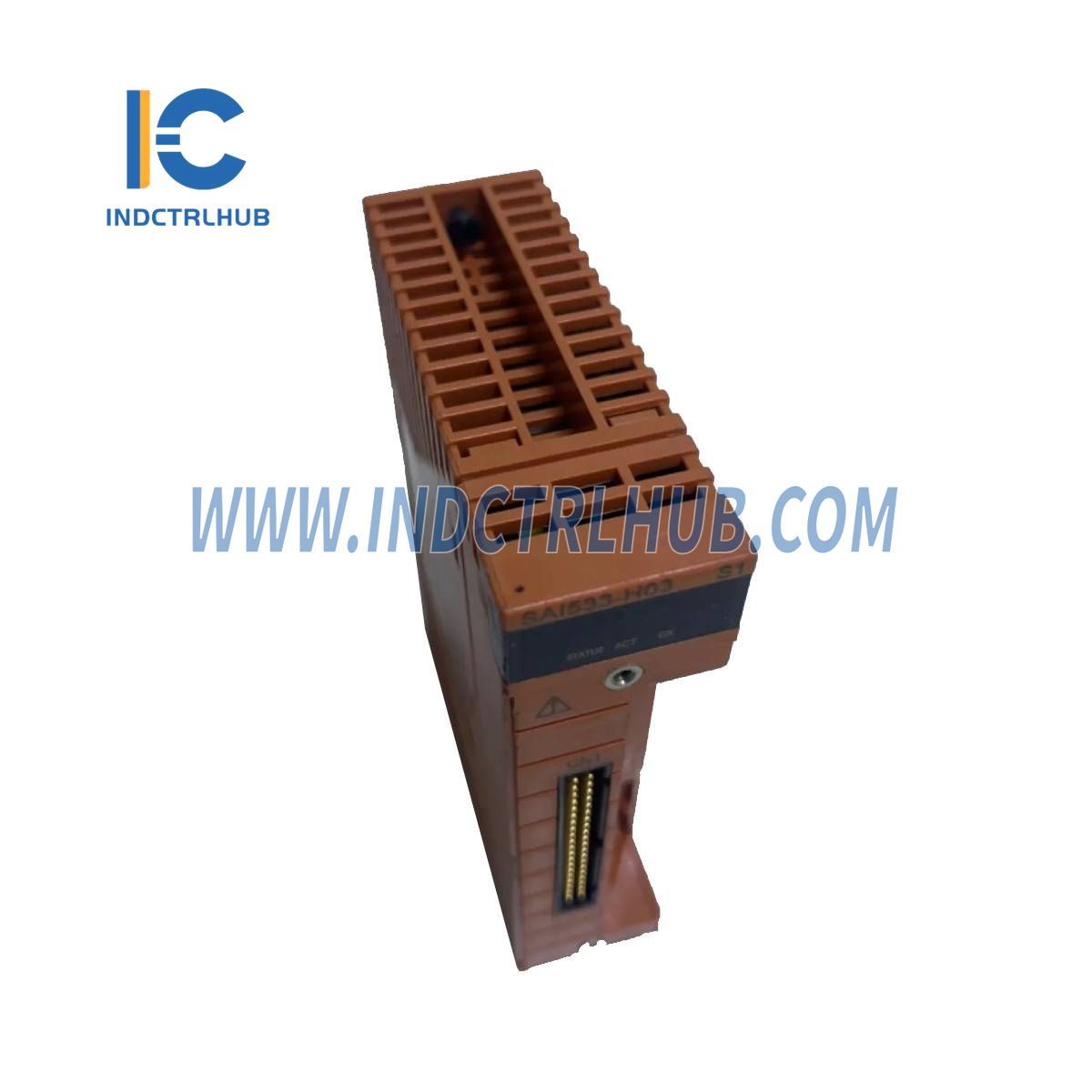

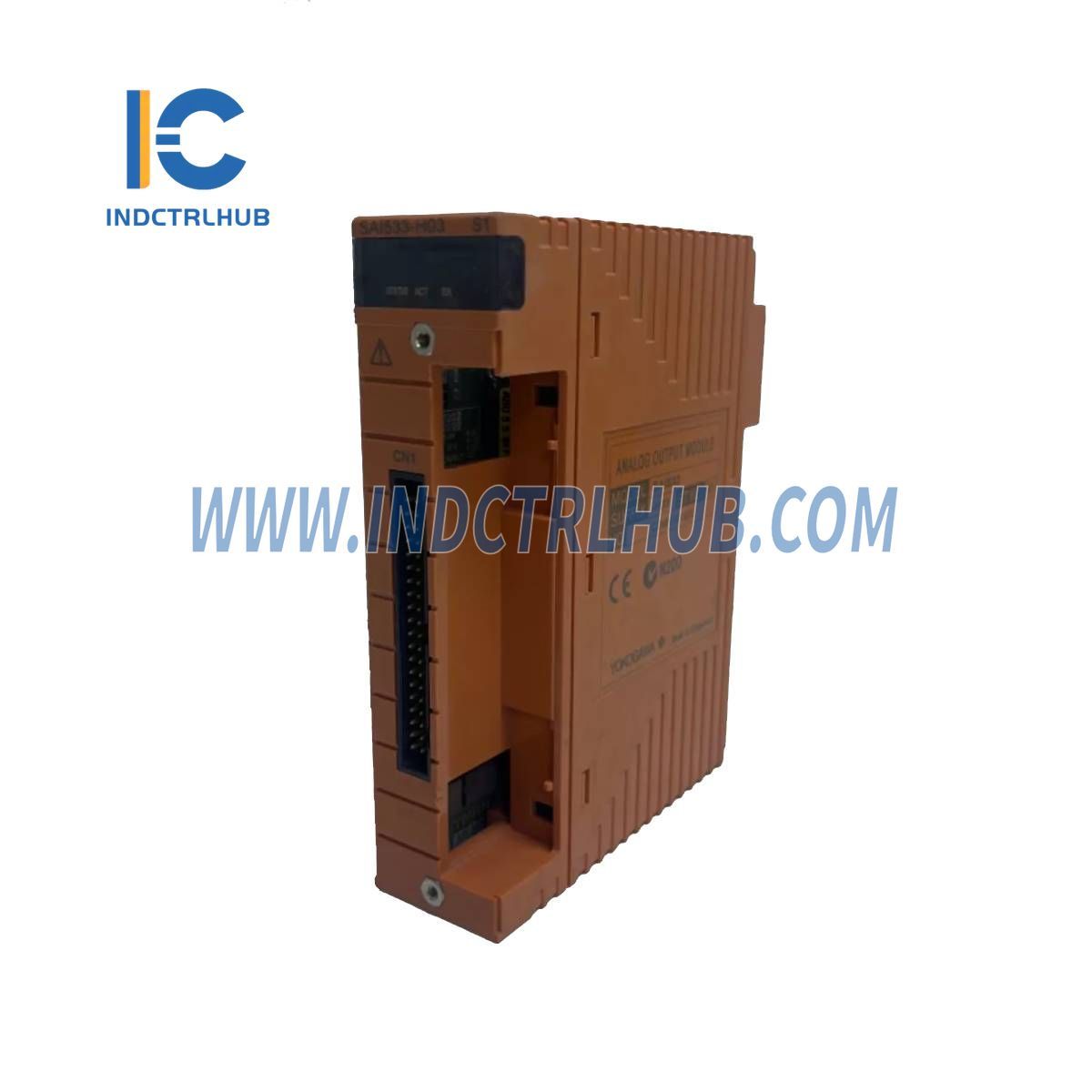

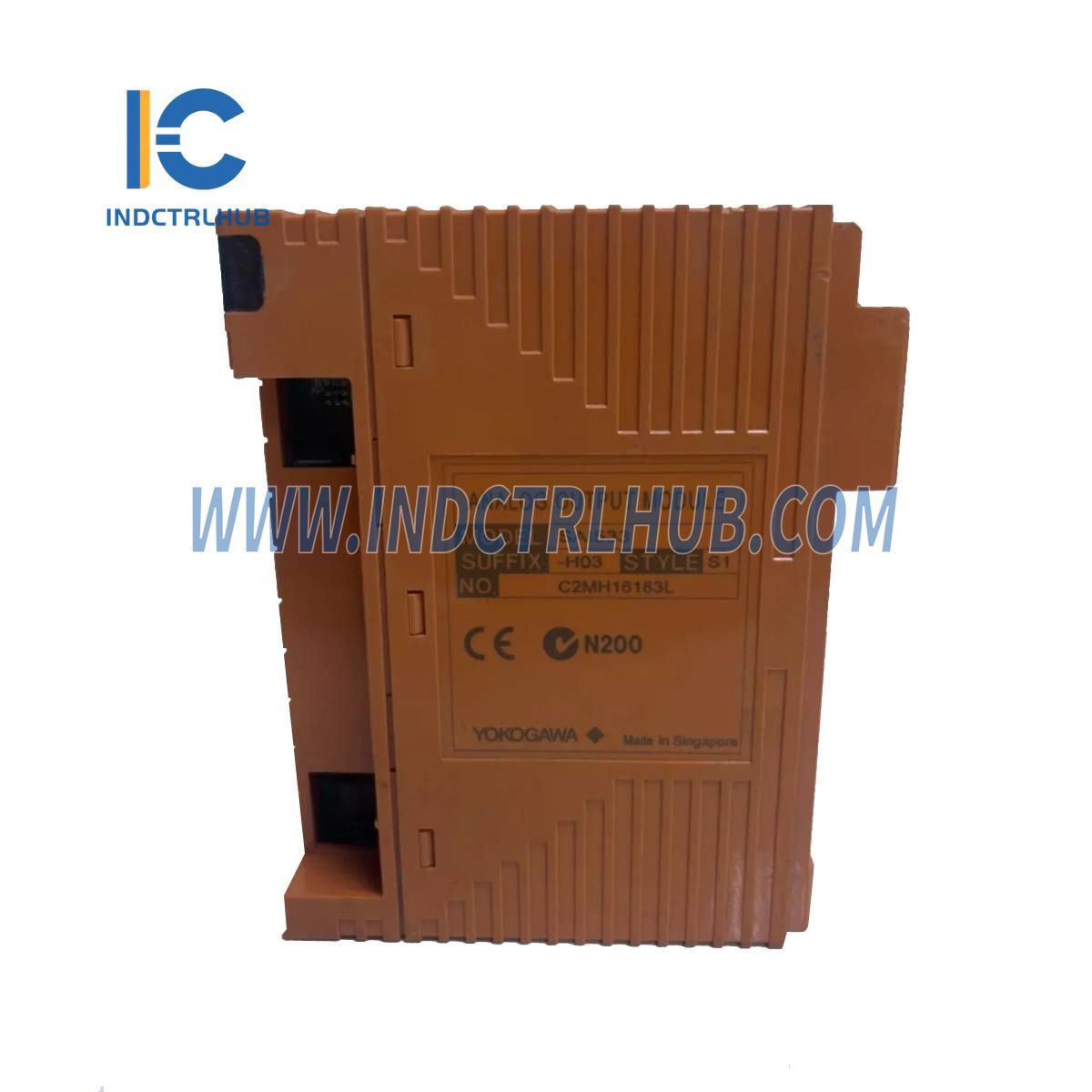

Yokogawa SAI533-H03/A4S00 je modul analógového výstupu navrhnutý pre presný výstup prúdového signálu v priemyselných riadiacich systémoch. Tento modul poskytuje signály 4 až 20 mA pre poľné zariadenia a podporuje duálne redundantné konfigurácie pre zvýšenú spoľahlivosť. S 8 izolovanými kanálmi a schopnosťami komunikácie HART je navrhnutý s robustnými špecifikáciami, aby vyhovoval rôznym priemyselným potrebám, čím sa stáva kľúčovou súčasťou automatizačných riešení Yokogawa.
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SAI533-H03/A4S00 |
| Popis | Analógový výstupný modul |
| Počet výstupných kanálov | 8 kanálov, izolácia modulu (*3) |
| Menovitý výstupný rozsah | 4 až 20 mA |
| Maximálny rozsah garantovanej presnosti | 1,25 až 23 mA |
| Výstupný rozsah | 1,25 až 23 mA |
| Povolený odpor záťaže pri menovitom rozsahu | 230 až 600 Ω |
| Presnosť | ±48 µA |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 ºC |
| Odolnosť voči napätiu | 1,5 kV AC medzi výstupným signálom a systémom po dobu 1 minúty (*1) |
| Maximálny odber prúdu | 5 V systém: 320 mA 24 V systém: 300 mA |
| Hmotnosť | Približne 0,26 kg (pre svorkovnicu s tlakovou svorkou alebo MIL kábel) Približne 0,33 kg (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Svorka s tlakovým upínaním MIL kábel Vyhradený signálny kábel |
| Podpora PST (*2) | Dostupné (KS1) |
Model a kódy prípon
- Model: SAI533 Analógový výstupný modul (4 až 20 mA, 8 kanálov, izolácia modulu)
- Kódy prípon:
- -H: S HART komunikáciou
- 5: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu
- 6: So signálnym káblovým rozhraním adaptéra a bez ochrany proti výbuchu (*1)
- E: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu
- F: So signálnym káblovým rozhraním adaptéra a ochranou proti výbuchu (*1)
- 3: So štandardom ISA G3 a teplotou (-20 až 70 ºC)
- Kódy možností:
- /A4S00: So svorkovnicou tlakového svorkovania pre analóg [Model: STA4S-00]
- /A4S10: So svorkovnicou tlakového svorkovania pre analóg (s tlmičom prepätia) [Model: STA4S-10]
- /A4D00: S duálnym redundantným svorkovnicovým blokom s tlakovou svorkou pre analógové signály (*2) [Model: STA4D-00]
- /A4D10: S duálnym redundantným svorkovnicovým blokom s tlakovou svorkou pre analógové signály (s tlmičom prepätia) (*2) [Model: STA4D-10]
- /PRP: S poistným kolíkom proti nesprávnemu zasunutiu (*3)
- /CCC01: S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]
Špecifická konfigurácia
- Model/Číslo dielu: SAI533-H03/A4S00
- Podrobnosti konfigurácie:
- -H: S HART komunikáciou
- 0: Základný typ (predpokladaný, keďže nie je prítomné "5," "6," "E," alebo "F")
- 3: So štandardom ISA G3 a teplotou (-20 až 70 ºC)
- /A4S00: So svorkovnicou tlakového svorkovania pre analóg [Model: STA4S-00]
