Product Description

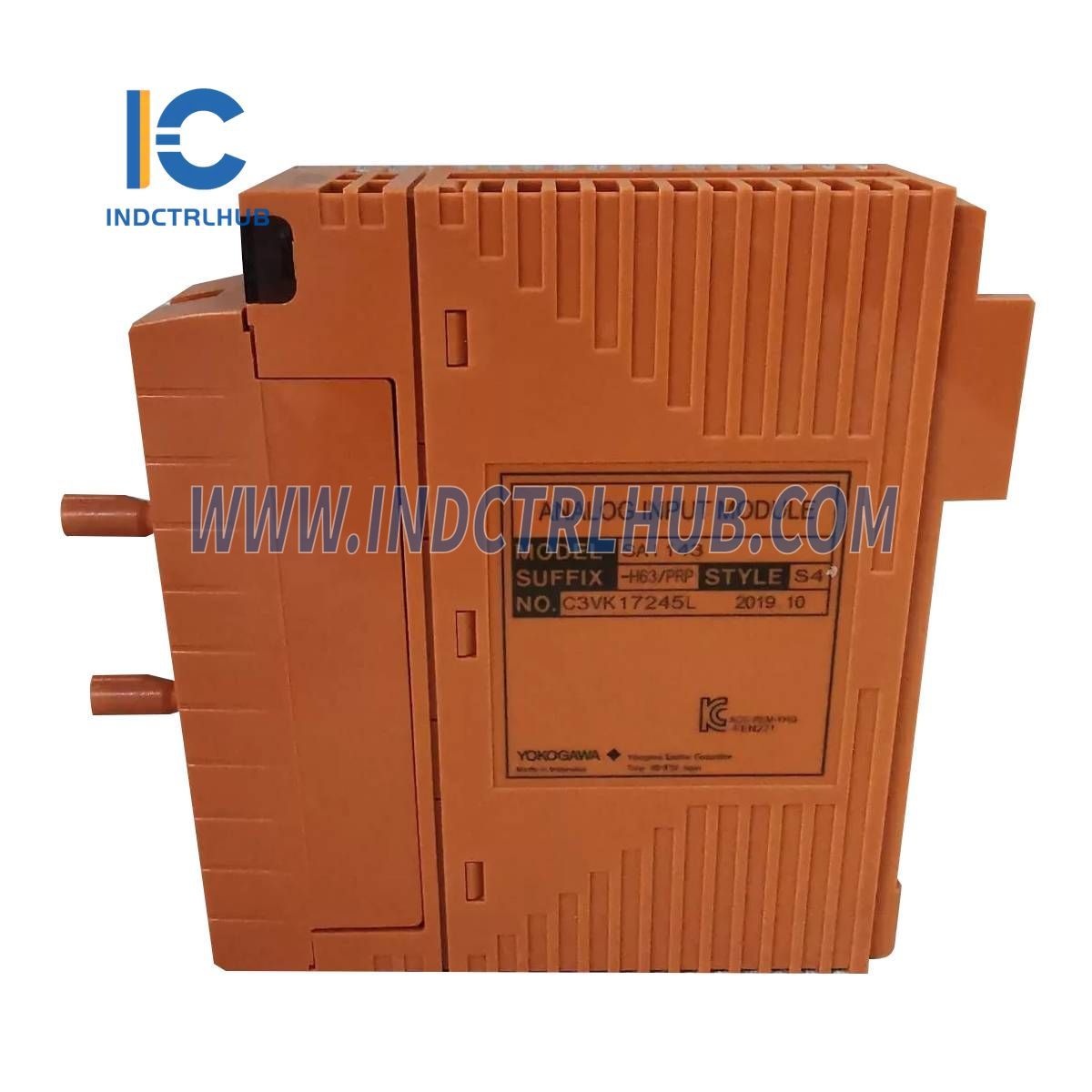

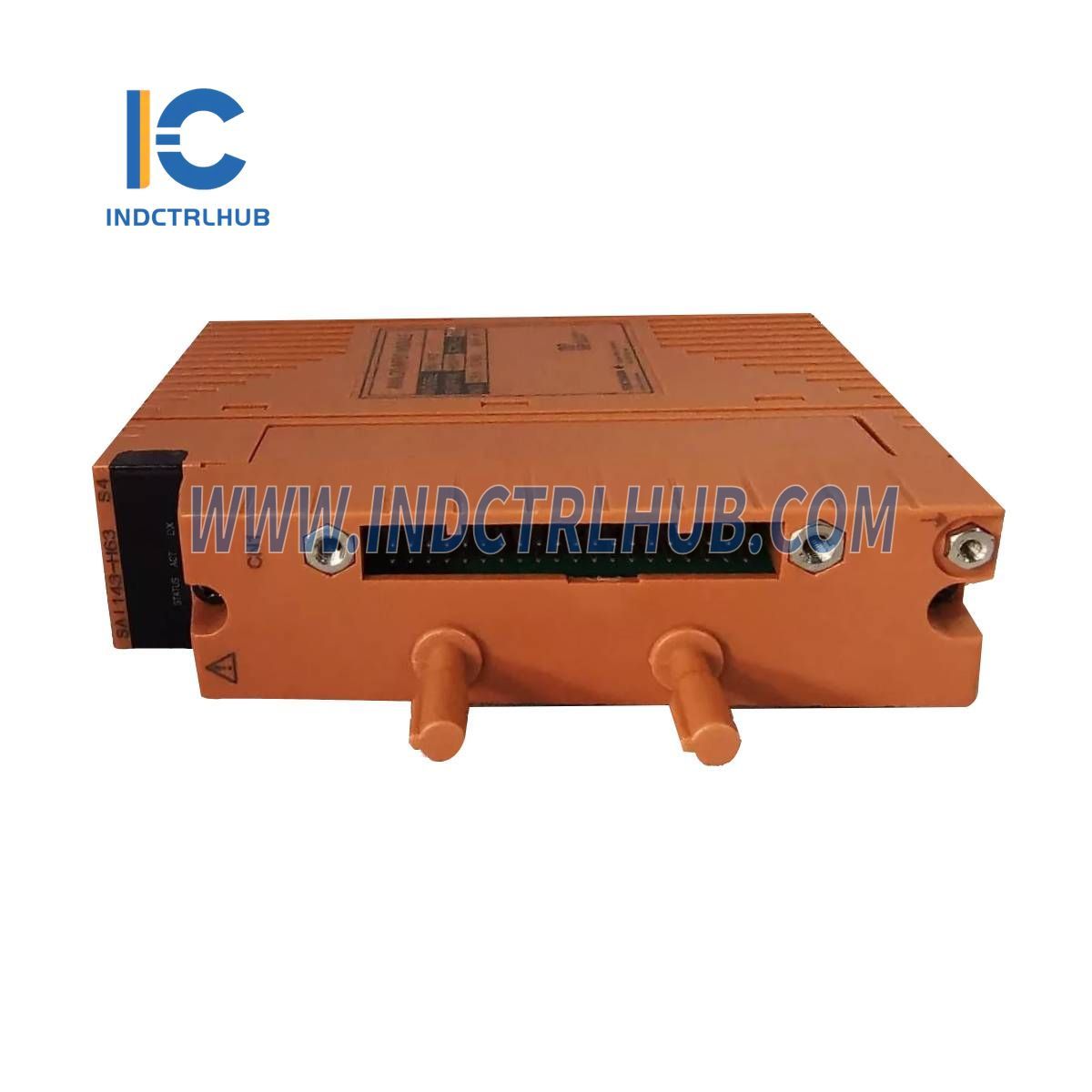

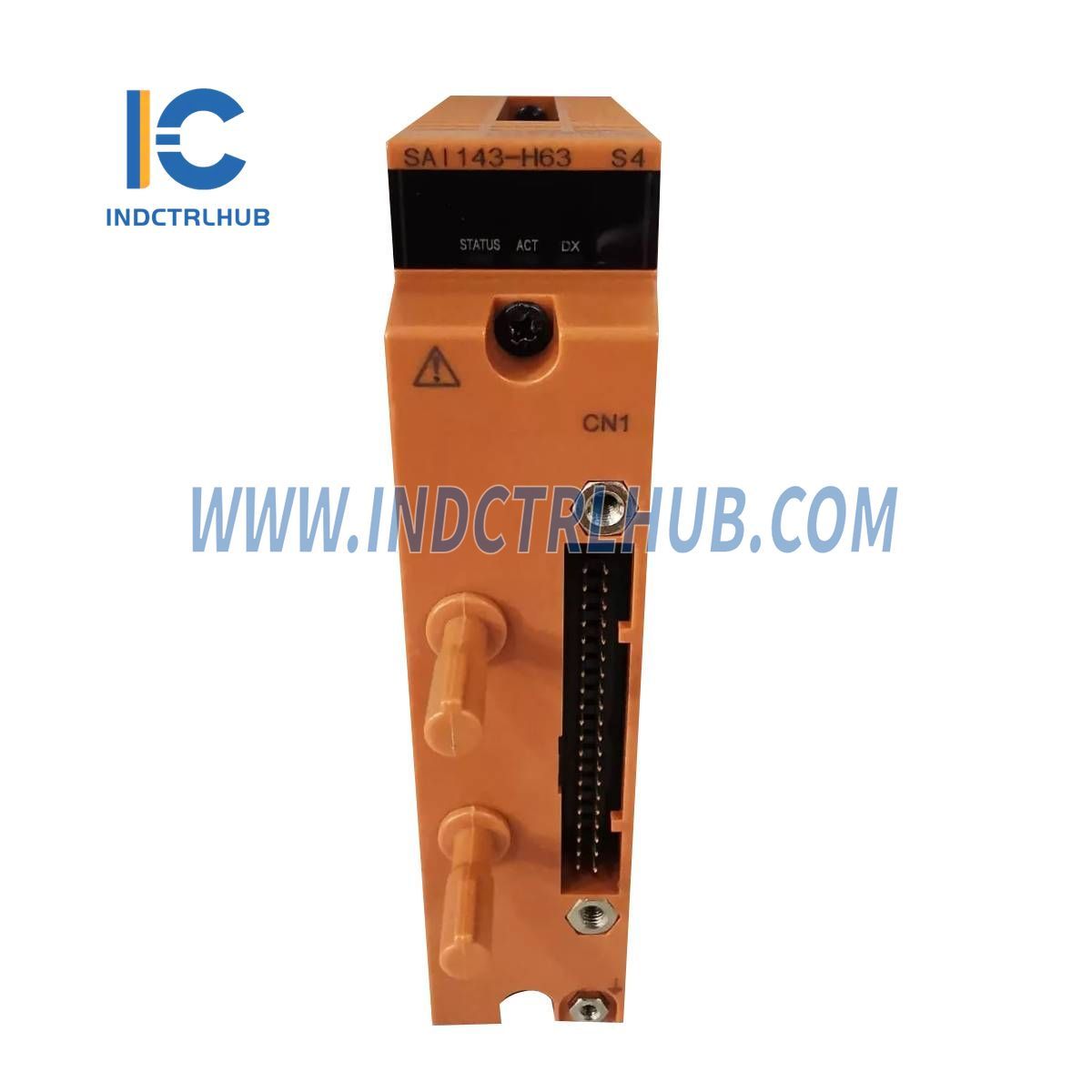

Informácie o produkte: Analógový vstupný modul Yokogawa SAI143-H63 S4
| Výrobca | Yokogawa |
|---|---|
| Model/Číslo dielu | SAI143-H63 S4 |
| Typ modelu | Analógový vstupný modul |
Všeobecný popis
Analógový vstupný modul SAI143 je navrhnutý na použitie v bezpečnostnom riadiacom systéme Yokogawa ProSafe-RS. Podporuje vstup zo signálov 4-20 mA, bežne používaných v procesnom priemysle na meranie v teréne, ako je teplota, tlak a prietok. Modul je vybavený schopnosťou HART komunikácie a môže byť namontovaný na bezpečnostnú uzlovú jednotku alebo bezpečnostnú riadiacu jednotku.
Kľúčové špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Model | SAI143 (s HART komunikáciou: SAI143-H) |
| Počet vstupných kanálov | 16 kanálov, izolácia modulu |
| Menovaný vstupný rozsah | 4 až 20 mA |
| Povolený vstupný rozsah | 0 až 25 mA |
| Vstupná impedancia (zapnuté napájanie) | 250 Ω + hodnota prúdu |
| Vstupná impedancia (vypnuté napájanie) | Minimálne 500 kΩ |
| Menovaná presnosť | ±16 µA (pre vstupný rozsah 1 až 23 mA) |
| ±16 µA (pre vstupný rozsah 0,05 až 23 mA) | |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 °C |
| Napájanie vysielača | 16,15 V min. (pri 20 mA), 26,4 V max. (pri 0 mA) |
| Limit výstupného prúdu | 25 mA |
| Zapnutie/vypnutie napájania vysielača | Dostupné v 2-vodičovom nastavení, pre všetkých 16 kanálov |
| Odolnosť voči napätiu | 1,5 kV AC medzi vstupným signálom a systémom (po dobu 1 minúty) |
| Maximálny odber prúdu | 320 mA (pre 5 V systém), 550 mA (pre 24 V systém) |
| Hmotnosť | Približne 0,34 kg (pre svorkovnicu s tlakovou svorkou) |
| Približne 0,39 kg (s adaptérom rozhrania signálneho kábla) | |
| Externé pripojenie | Tlaková svorka, MIL kábel, špeciálny signálny kábel |
| Podpora pre PRM | Dostupné (SAI143-H) |
Analógové I/O moduly pre komunikáciu HART
Modul SAI143-H je súčasťou systému ProSafe-RS a podporuje komunikáciu HART. Nižšie sú uvedené niektoré súvisiace modely:
| Model | Popis |
|---|---|
| SAI143-H | Analógový vstupný modul (prúdový vstup), 4 až 20 mA, 16 kanálov, izolácia modulu |
| SAI533-H | Analógový výstupný modul (prúdový výstup), 4 až 20 mA, 8 kanálov, izolácia modulu |
Model a kódy prípon
| Popis | Kód prípony |
|---|---|
| SAI143 Analógový vstupný modul | -S (Štandard), -H (S HART) |
| Ďalšie možnosti | |
| -5 | Pre svorkovnicu s tlakovou svorkou alebo MIL kábel (bez ochrany proti výbuchu) |
| -6 | S adaptérom rozhrania signálneho kábla (bez ochrany proti výbuchu) |
| -E | Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel (s ochranou proti výbuchu) |
| -F | S adaptérom rozhrania signálneho kábla (s ochranou proti výbuchu) |
| -3 | So štandardom ISA G3 (-20 až 70 °C) |
| -C | So štandardom ISA G3 (vysoká hustota inštalácie, -20 až 70 °C) |
| Kódy voliteľných funkcií | |
| /A4S00 | So svorkovnicovým blokom s tlakovou svorkou pre analóg (Model: STA4S-00) |
| /A4S10 | So svorkovnicovým blokom s tlakovou svorkou pre analóg (s tlmičom prepätia) [Model: STA4S-10] |
| /A4D00 | S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre analóg (Model: STA4D-00) |
| /A4D10 | S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre analóg (s tlmičom prepätia) [Názov dielu: STA4D-10] |
| /PRP | S poistným kolíkom proti nesprávnemu zasunutiu |
| /CCC01 | S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01] |
