Product Description
Analógové I/O moduly pre komunikáciu HART

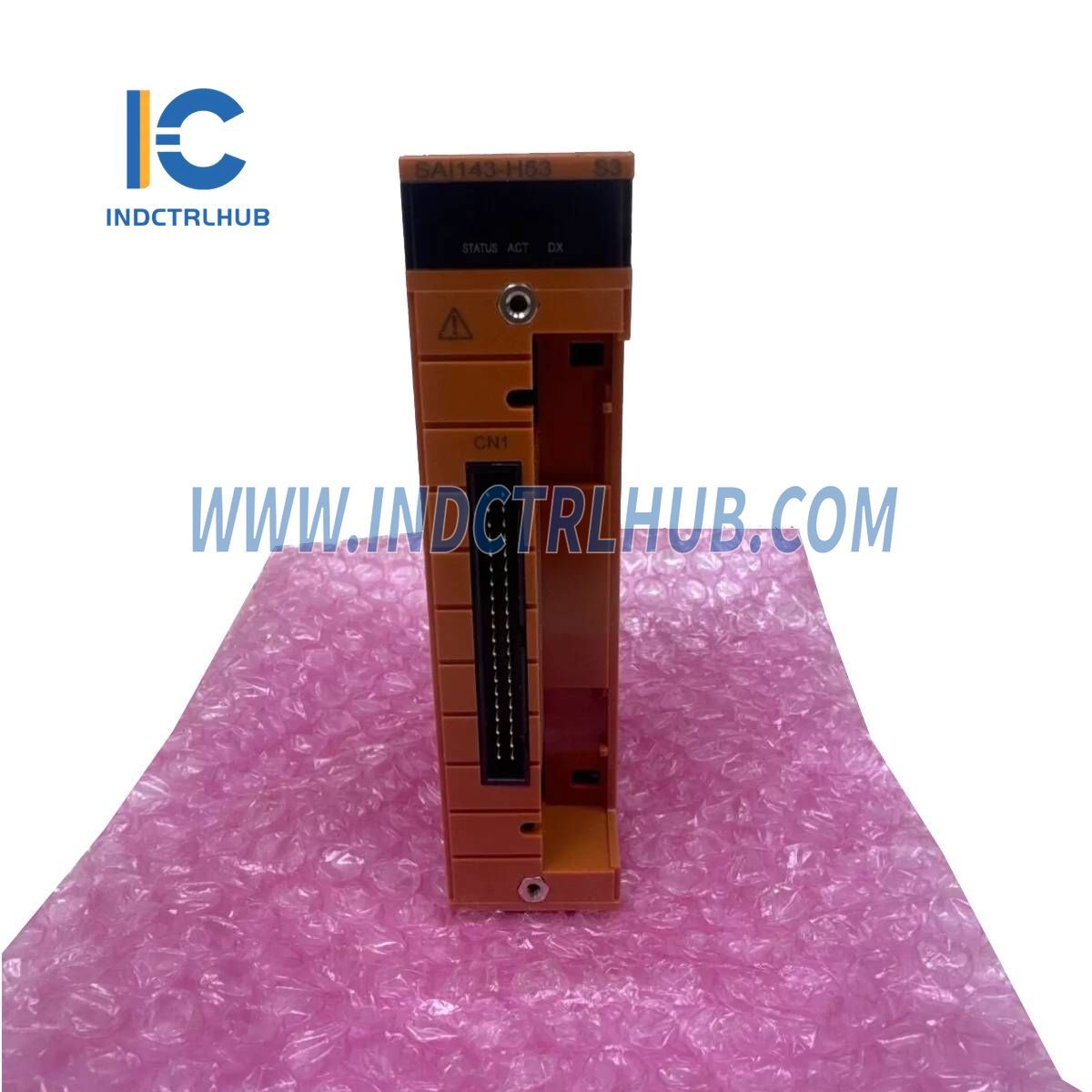

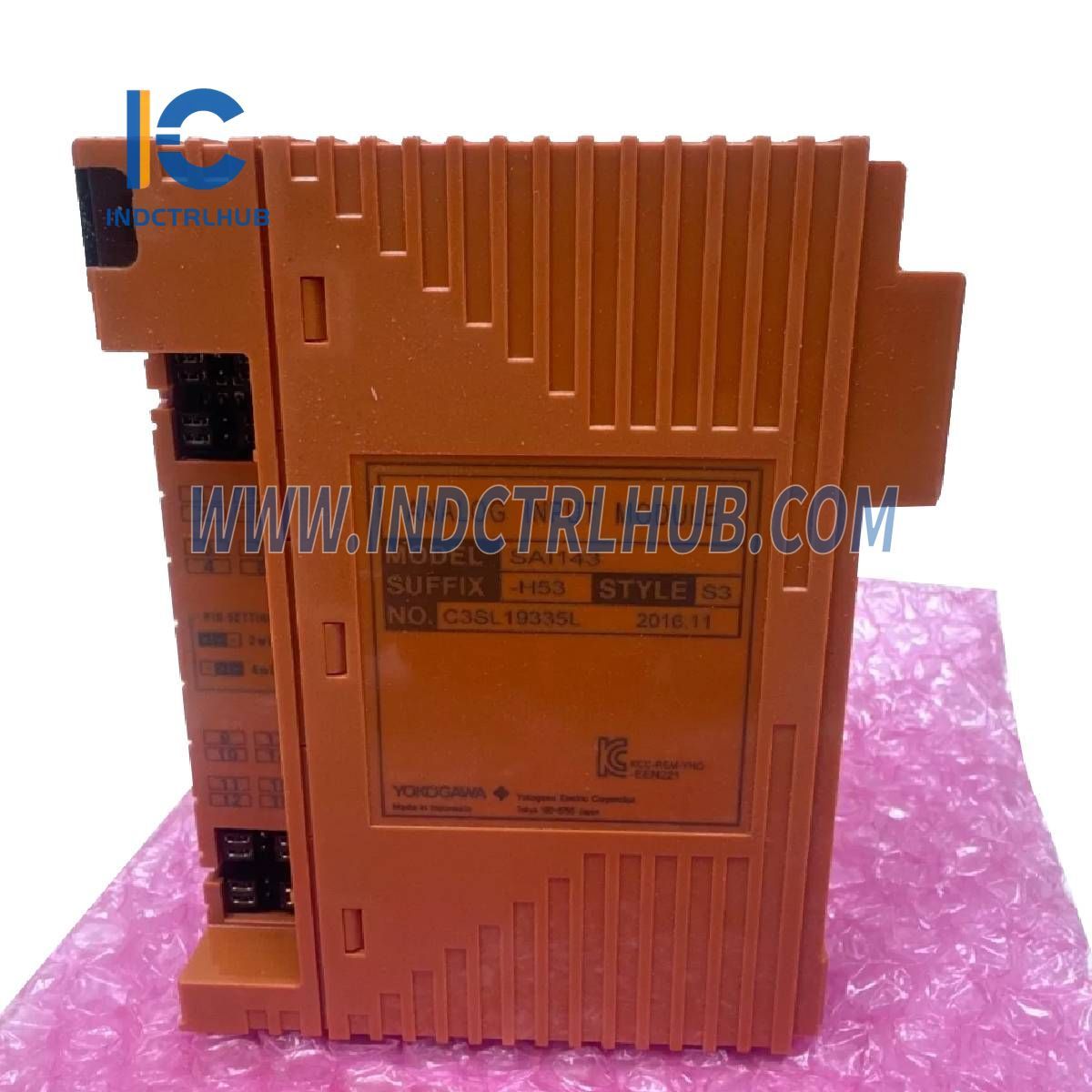

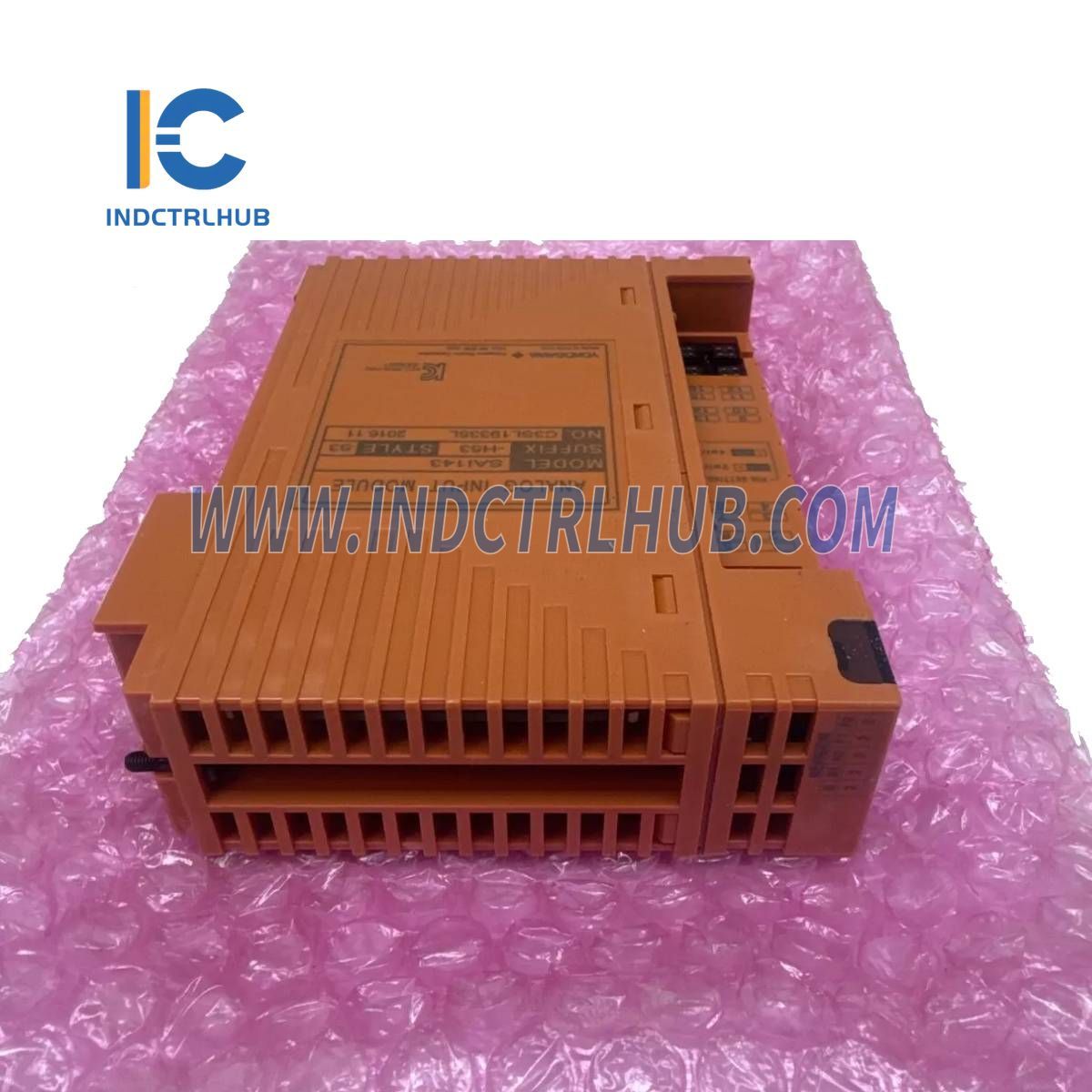

SAI143-H53/STA4D-00 je analógový vstupný modul navrhnutý pre HART komunikáciu v ProSafe-RS systémoch. Podporuje prúdový vstup 4 až 20 mA na 16 kanáloch, pričom izolácia modulu zabezpečuje spoľahlivú prevádzku.
Každý kanál podporuje jedno zariadenie HART a modul poskytuje vstavaný zdroj napájania pre pripojené zariadenia. Avšak, iba jedno zariadenie HART môže komunikovať naraz kvôli jednému HART modemu v module.
Špecifikácie komunikácie HART
| Funkcia | Popis |
|---|---|
| Režim komunikácie | Sériová poloduplexná, štart-stop synchronizácia (1 štartovací bit / 8 dátových bitov / nepárna parita / 1 stop bit) |
| Platný štandard | Revízia protokolu HART 5.7 (Kompatibilné so zariadeniami HART 5, 6 a 7) |
| Rýchlosť prenosu | 1200 ±2 bps |
| Modulačná technika | Binárna fázovo kontinuálna FSK (1 = 1200 Hz ±1 %, 0 = 2200 Hz ±1 %) |
| Dĺžka rámca | 5 až 267 bajtov |
| Detekcia chýb | Pozdĺžna/zvislá parita |
| Doba odozvy | Max. 28 znakov (256,7 ms) |
| Časovač bez odpovede | 33 znakov (305 ms) pre primárny, 41 znakov (380 ms) pre sekundárny |
| Monitor zbernice | 8 znakov (75 ms) |
| Odpoveďové okno | 20 ms |
Model a kódy prípon
Model: SAI143-H53/STA4D-00
Popis: Analógový vstupný modul (4 až 20 mA, 16 kanálov, izolácia modulu)
Kódy prípon
-
-H: S HART komunikáciou [Verzia: R1.02.00] (Pre duálny redundantný tlakový svorkovnicový blok nepoužívajte STA4D-0 S1)
-
5: Pre tlakový svorkovnicový blok alebo MIL kábel bez ochrany proti výbuchu
-
3: So štandardom ISA G3 a teplotným rozsahom (-20 až 70 ºC)
Kódy voliteľných funkcií
-
/A4D00: *S duálnym redundantným svorkovnicovým blokom pre tlakové svorky pre analóg (3) [Model: STA4D-00]
*(3: Pri použití tohto modulu v duálnej redundantnej konfigurácii objednajte ďalší modul s rovnakými špecifikáciami, ale bez kódov možností.)
