Product Description
Prehľad produktu

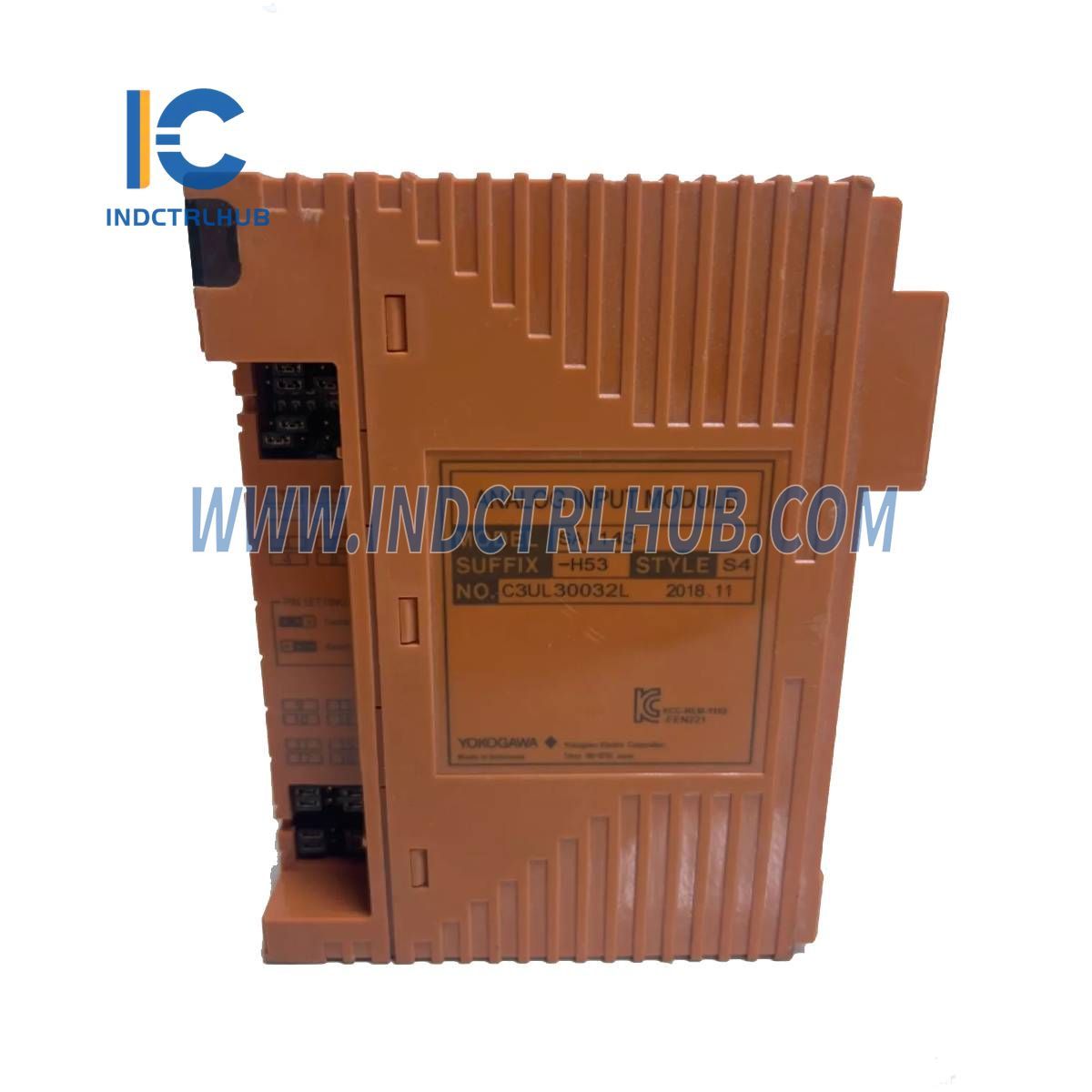

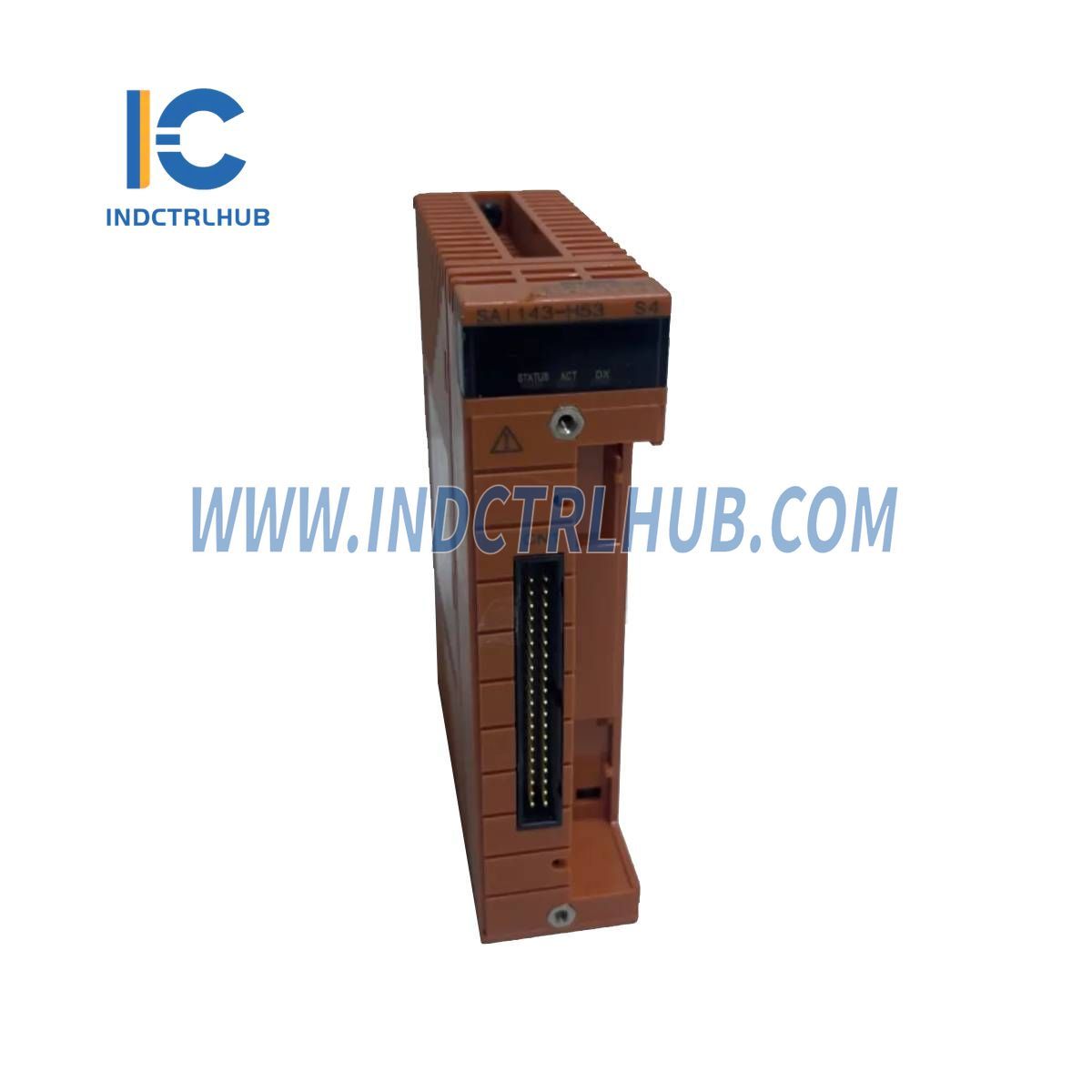

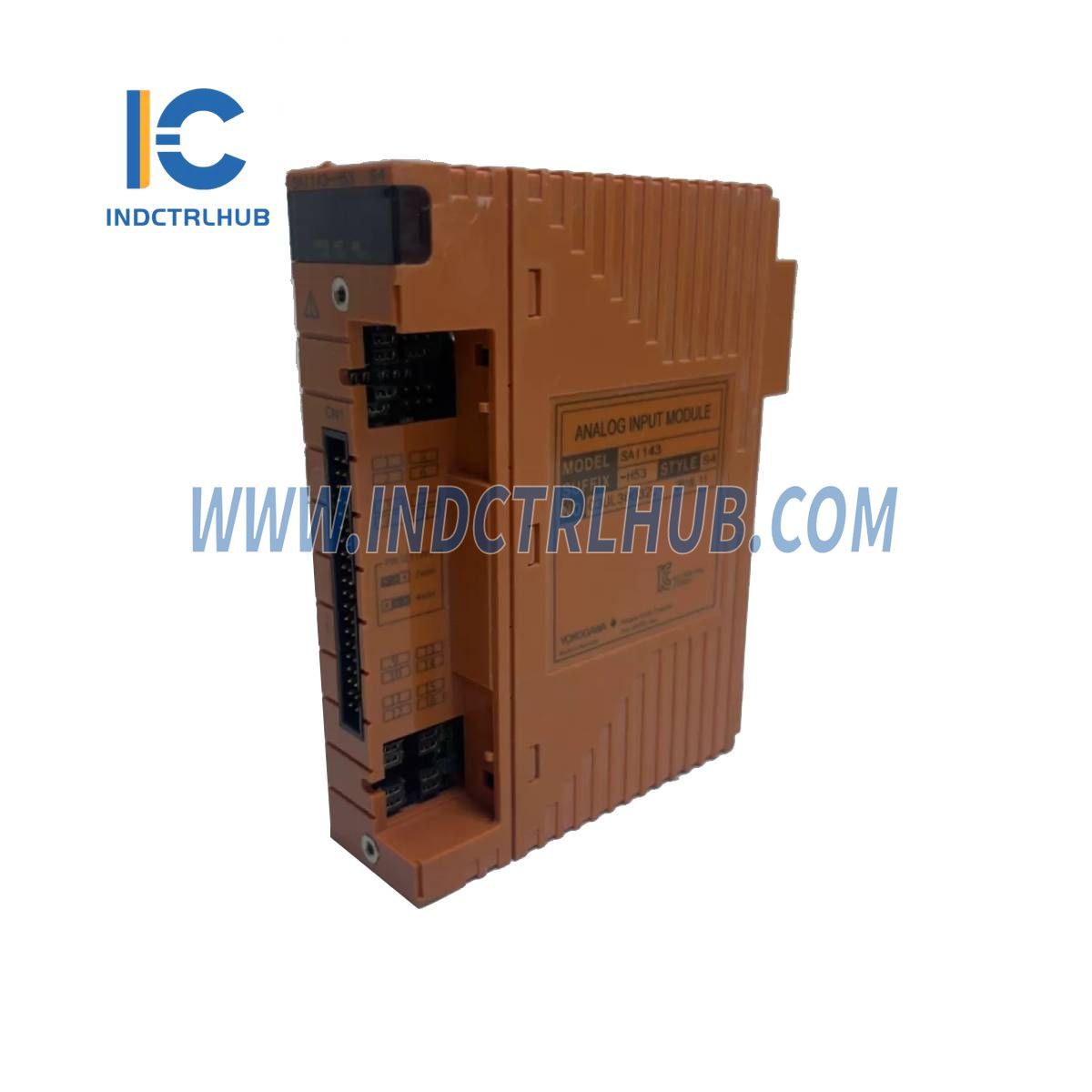

Yokogawa SAI143-H53/A4D00 je analógový vstupný modul navrhnutý na presné snímanie prúdových signálov v priemyselných bezpečnostných systémoch. Tento modul, súčasť série modulov prúdového vstupu, prijíma 4 až 20 mA signály z poľných zariadení cez 16 izolovaných kanálov a podporuje dvojitú redundantnú konfiguráciu. Vybavený komunikáciou HART a dvojitým redundantným svorkovnicovým blokom na tlak, je navrhnutý pre robustný výkon na bezpečnostných uzlových jednotkách a bezpečnostných riadiacich jednotkách, ako je podrobne uvedené v tejto Všeobecnej špecifikácii (GS).
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SAI143-H53/A4D00 |
| Popis | Analógový vstupný modul |
| Počet vstupných kanálov | 16 kanálov, izolácia modulu (*5) |
| Menovaný vstupný rozsah | 4 až 20 mA |
| Povolený vstupný rozsah | 0 až 25 mA |
| Vstupná impedancia počas zapnutia napájania | 250 Ω + napäťový pokles hodnoty prúdu v ochrannom obvode vstupu vnútri modulu (*6) |
| Vstupná impedancia počas vypnutia napájania | Minimálne 500 kΩ |
| Menovaná presnosť | SAI143-H: ±16 µA (vstupný rozsah 0,05 až 23 mA) (*3) (*4) |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 °C |
| Napájanie vysielača | Minimálne 16,15 V (pri 20 mA) Maximálne 26,4 V (pri 0 mA) (Limit výstupného prúdu: 25 mA) |
| Nastavenie 2/4-vodičov | Individuálne nastavenie kanála, zmenené pomocou nastavovacích kolíkov |
| Odolnosť voči napätiu | 1,5 kV AC medzi vstupným signálom a systémom po dobu 1 minúty (*2) |
| Maximálny odber prúdu | 5 V systém: 320 mA 24 V systém: 550 mA |
| Hmotnosť | Približne 0,34 kg (pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel) Približne 0,39 kg (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Tlaková svorka, MIL kábel, špeciálny signálny kábel |
| Podpora PRM | Dostupné (SAI143-H) |
| Funkcia zapnutia/vypnutia napájania vysielača (*7) | Dostupné v 2-vodičovom nastavení, pre všetkých 16 kanálov naraz |
Všeobecné informácie
- Táto Všeobecná špecifikácia (GS) popisuje hardvérové špecifikácie analógových I/O modulov montovateľných na bezpečnostnú uzlovú jednotku a bezpečnostnú riadiacu jednotku.
Model a kódy prípon
- Model: SAI143 Analógový vstupný modul (4 až 20 mA, 16 kanálov, izolácia modulu)
- Kódy prípon:
- -S: Štandardný typ
- -H: S HART komunikáciou [Release: R1.02.00] (*1)
- 5: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu
- 6: S adaptérom rozhrania signálneho kábla bez ochrany proti výbuchu (*2)
- E: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu
- F: S adaptérom rozhrania signálneho kábla a ochranou proti výbuchu (*2)
- 3: So štandardom ISA G3 a teplotou (-20 až 70 ºC)
- C: So štandardom ISA G3 a vysokou hustotou inštalácie (-20 až 70 ºC) (*5)
- Kódy možností:
- /A4S00: So svorkovnicou tlakového svorkovania pre analóg [Model: STA4S-00]
- /A4S10: So svorkovnicou tlakového svorkovania pre analóg (s tlmičom prepätia) [Model: STA4S-10]
- /A4D00: S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre analóg (*3) [Model: STA4D-00]
- /A4D10: S dvojitým redundantným svorkovnicovým blokom na tlak pre analógové signály (s tlmičom prepätia) [Názov dielu: STA4D-10]
- /PRP: S poistkou proti nesprávnej inštalácii (*4)
- /CCC01: S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]
Špecifická konfigurácia
- Model/Číslo dielu: SAI143-H53/A4D00
- Podrobnosti konfigurácie:
- -H: S HART komunikáciou [Release: R1.02.00] (*1)
- 5: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu
- 3: So štandardom ISA G3 a teplotou (-20 až 70 ºC)
- /A4D00: S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre analóg (*3) [Model: STA4D-00]
