Product Description
Prehľad produktu

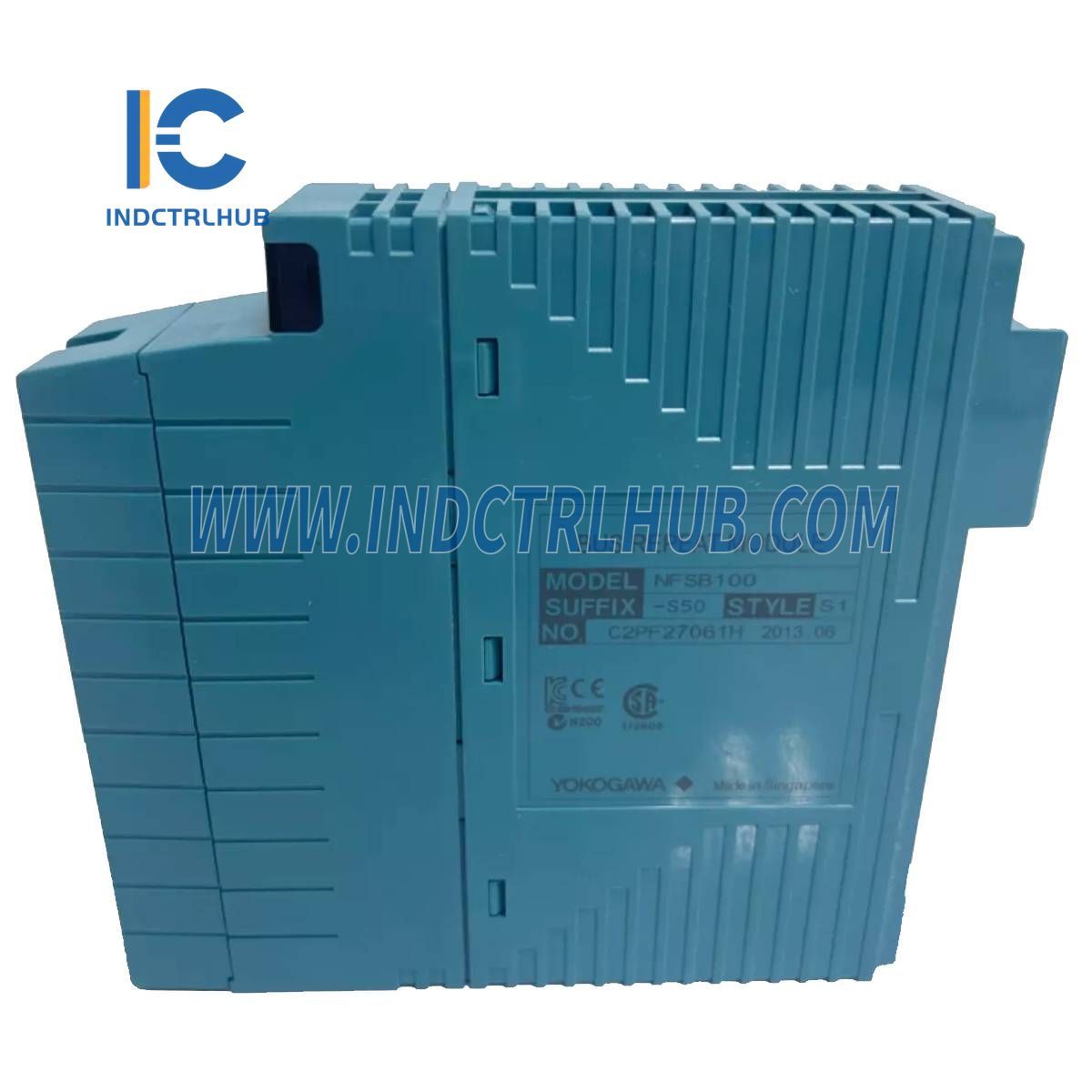

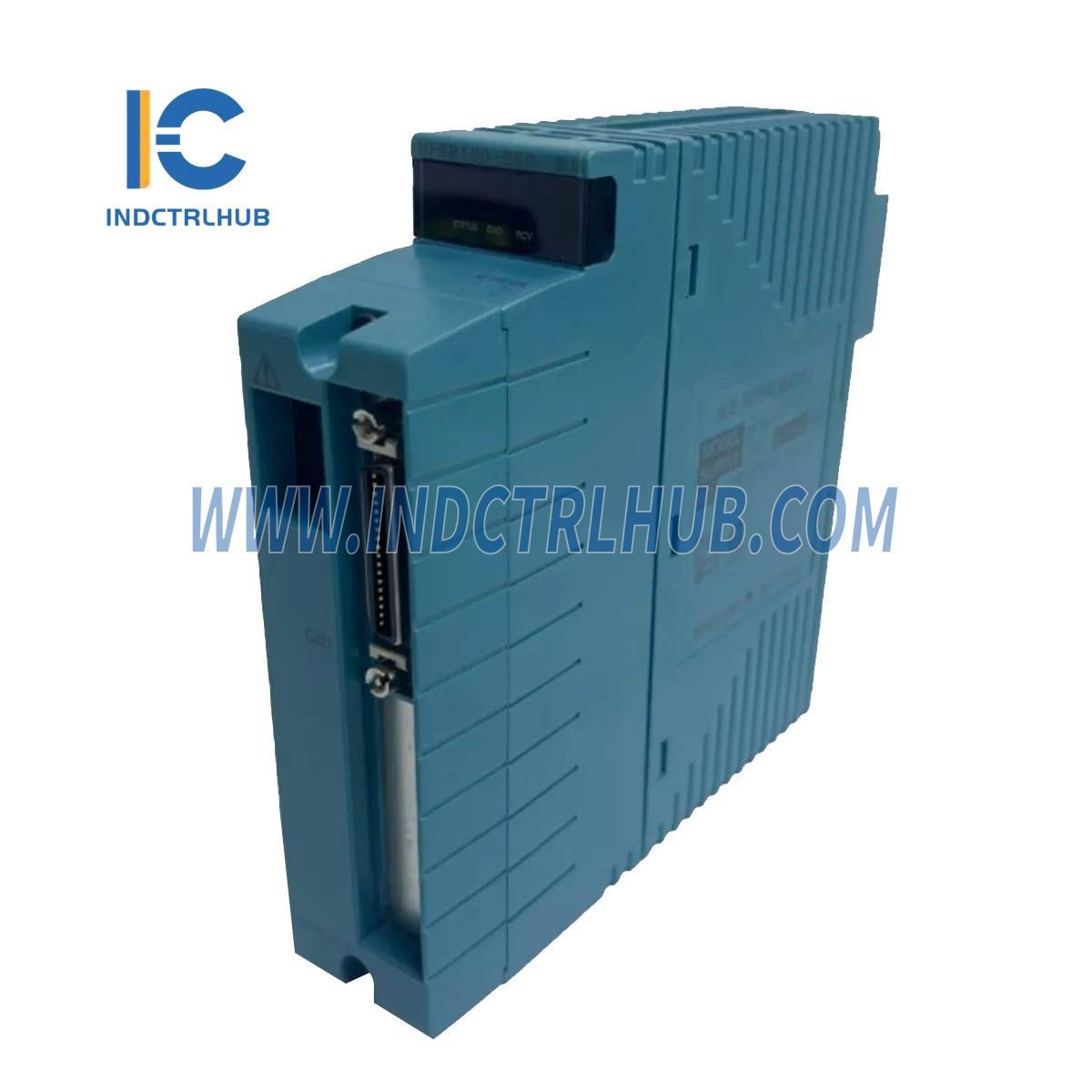

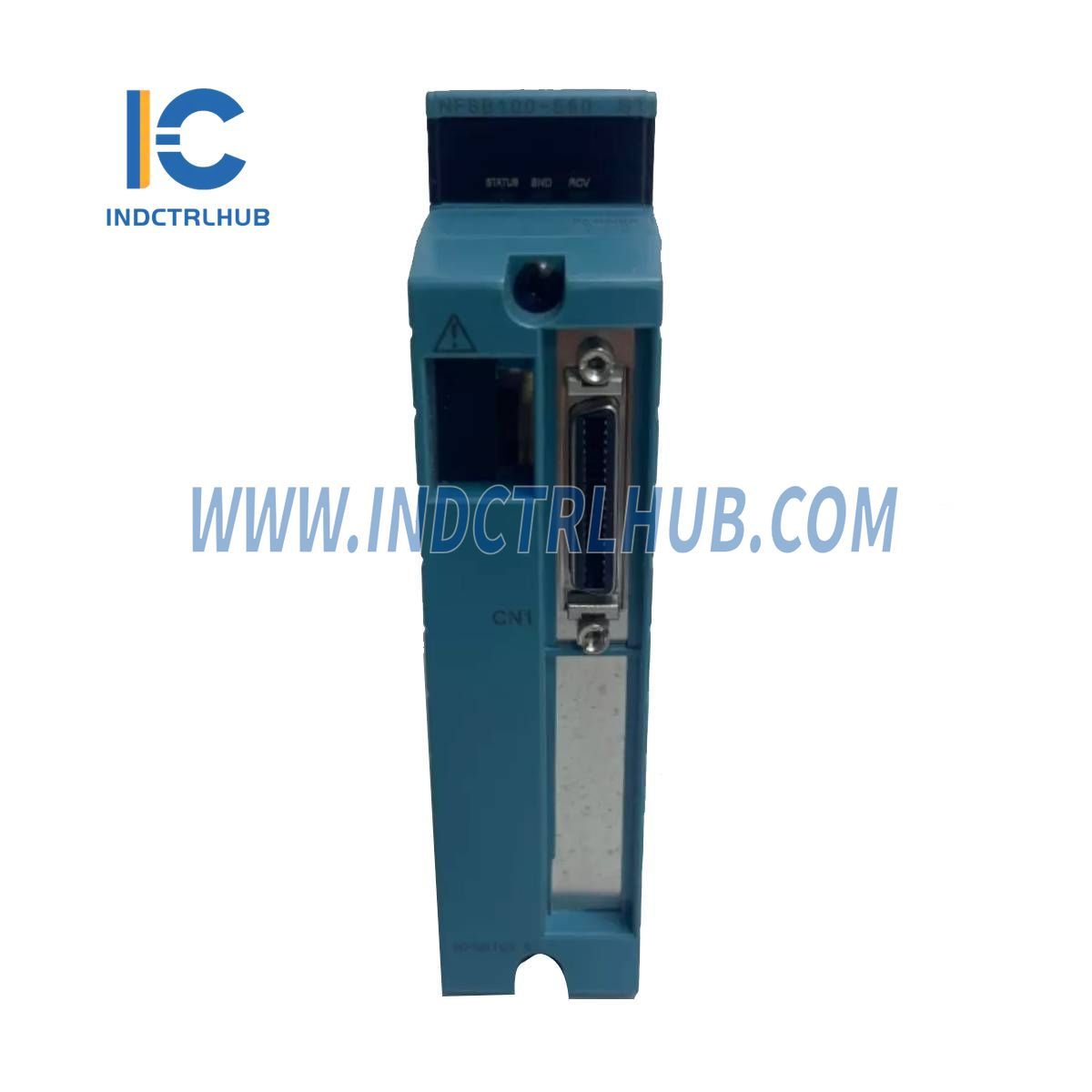

Modul opakovača zbernice SB Yokogawa NFSB100-S50/SBT02 je kompaktná a efektívna súčiastka navrhnutá pre Field Control Node (FCN) spoločnosti Yokogawa v rámci riadiaceho systému STARDOM, ktorá zlepšuje sériovú komunikáciu cez sieť SB (System Bus). Podporuje vysokorýchlostnú prenosovú rýchlosť 128 Mbps a maximálnu prenosovú vzdialenosť 8 metrov na linku, umožňuje duplexné konfigurácie a rozširuje konektivitu až pre dve ďalšie jednotky (spolu tri vrátane riadiacej jednotky). Napájaný je napätím 5 V DC ±5 % s maximálnym odberom prúdu 500 mA, obsahuje T-spojku SB zbernice s vstavaným terminátorom, váži 0,2 kg a zaberá jeden slot (slot č. 10 pre jednosmerné, sloty č. 9 a 10 pre duplexné SB zbernice), pričom ponúka štandardný dizajn bez ochrany proti výbuchu.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | NFSB100-S50/SBT02 |
| Popis | SB opakovač zbernice pre FCN |
| Model | NFSB100 |
| Spôsob prenosu | Sériová komunikácia |
| Rýchlosť prenosu | 128 Mbps |
| Prenosová vzdialenosť | Max. 8 m na linku |
| Rozširujúce jednotky | Max. 2 jednotky (3 jednotky vrátane riadiacej jednotky) |
| Duplexná konfigurácia | Možné |
| Napájanie - napájacie napätie | 5 V DC ±5 % (4,75 V až 5,25 V) |
| Napájanie - odber prúdu | Max. 500 mA |
| Hmotnosť | 0,2 kg (0,44 lb) |
| Rozmery (ŠxVxH) | 32,8 x 130 x 142,5 mm (1,29 x 5,12 x 5,61 palca) |
| Obsadzujúce sloty | 1 |
| Sloty na inštaláciu | Pozícia slotu 10 (pre jednoduchú SB zbernicu) Pozície slotov 9 a 10 (pre duplexnú SB zbernicu) |
Špecifická konfigurácia
- Model/Číslo dielu: NFSB100-S50/SBT02
- Podrobnosti konfigurácie:
- Kódy prípon: -S (štandardný model), 5 (bez ochrany proti výbuchu), 0 (základný typ)
- Kód možnosti: /SBT02 (S T-spojkou SB zbernice s vstavaným terminátorom)
