Prehľad produktu

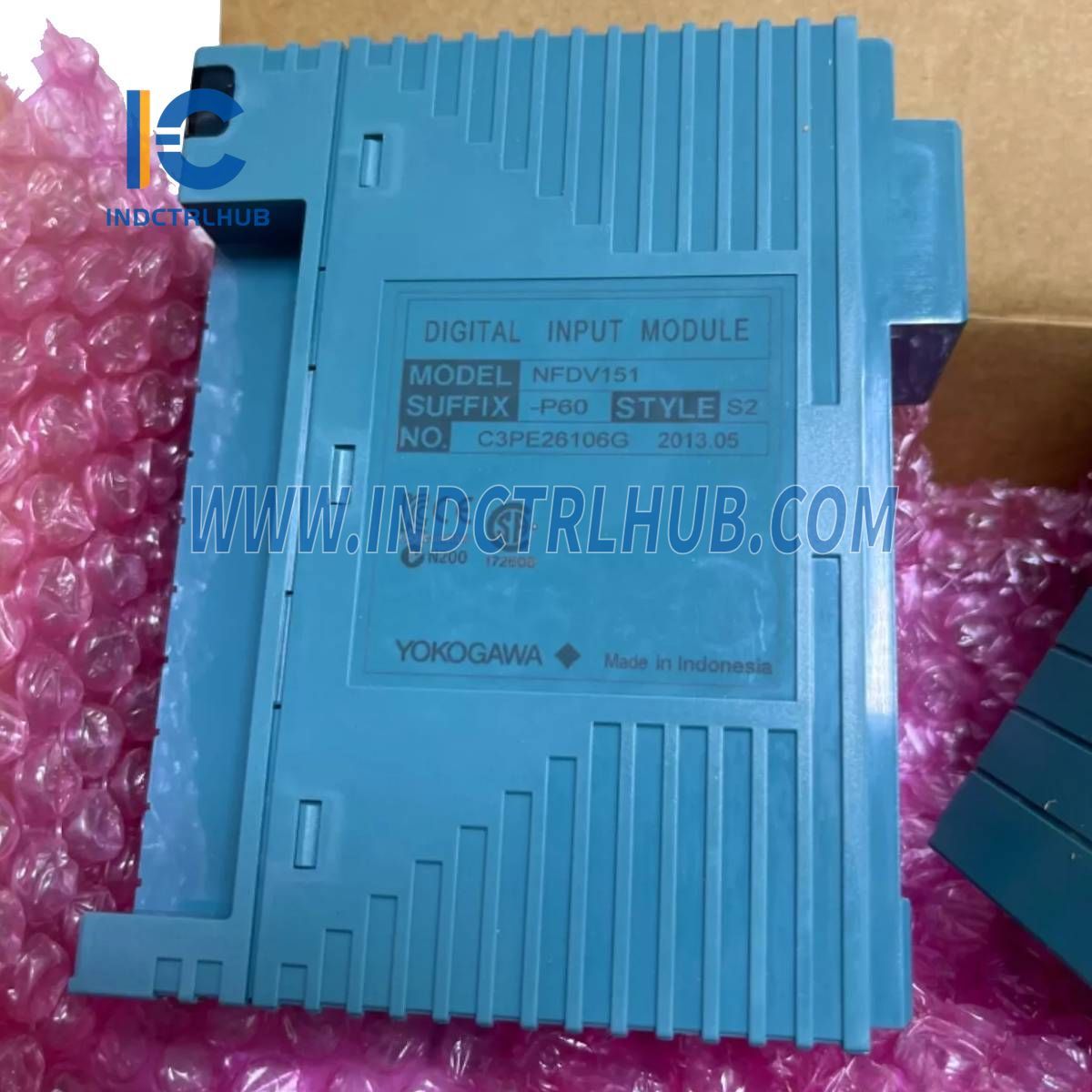

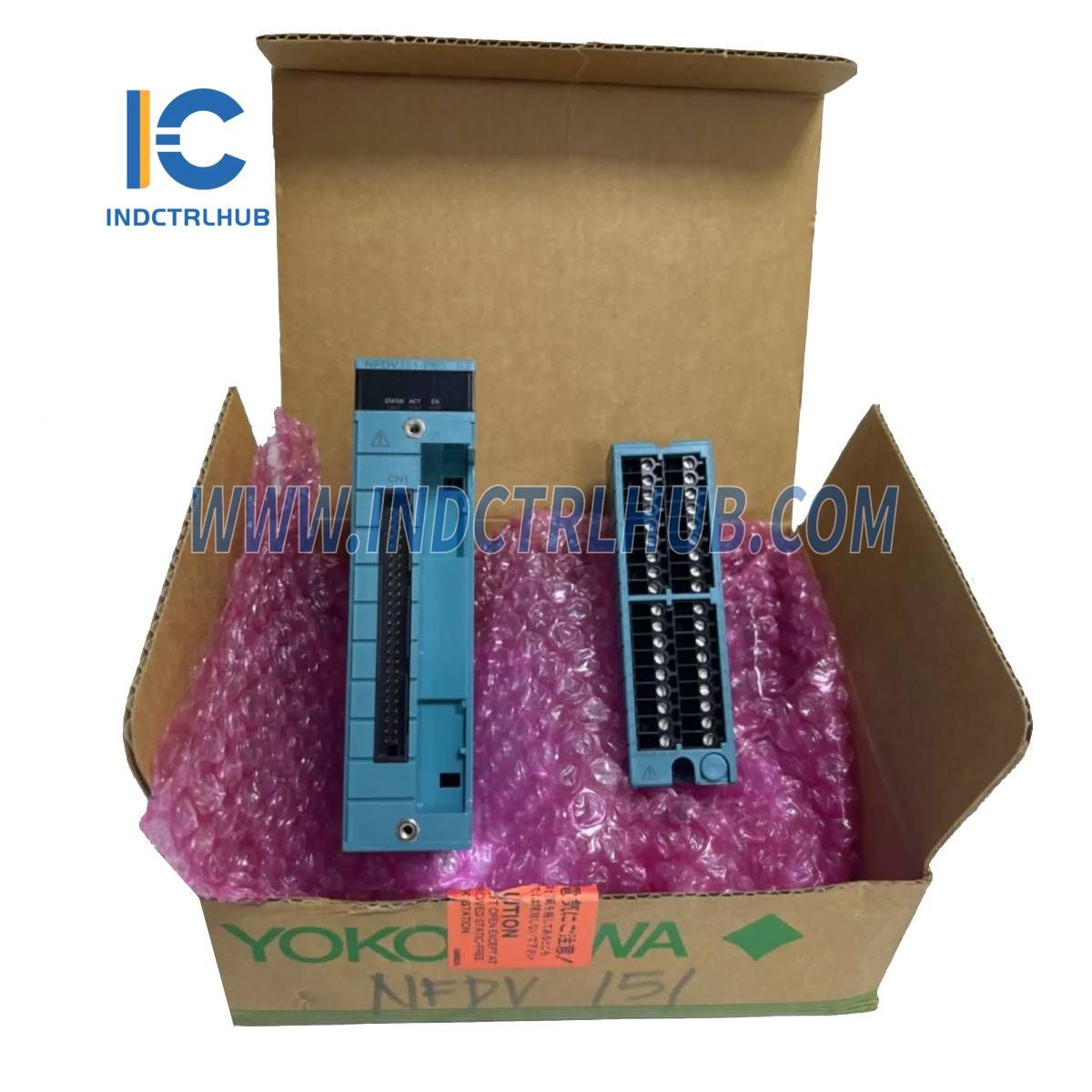

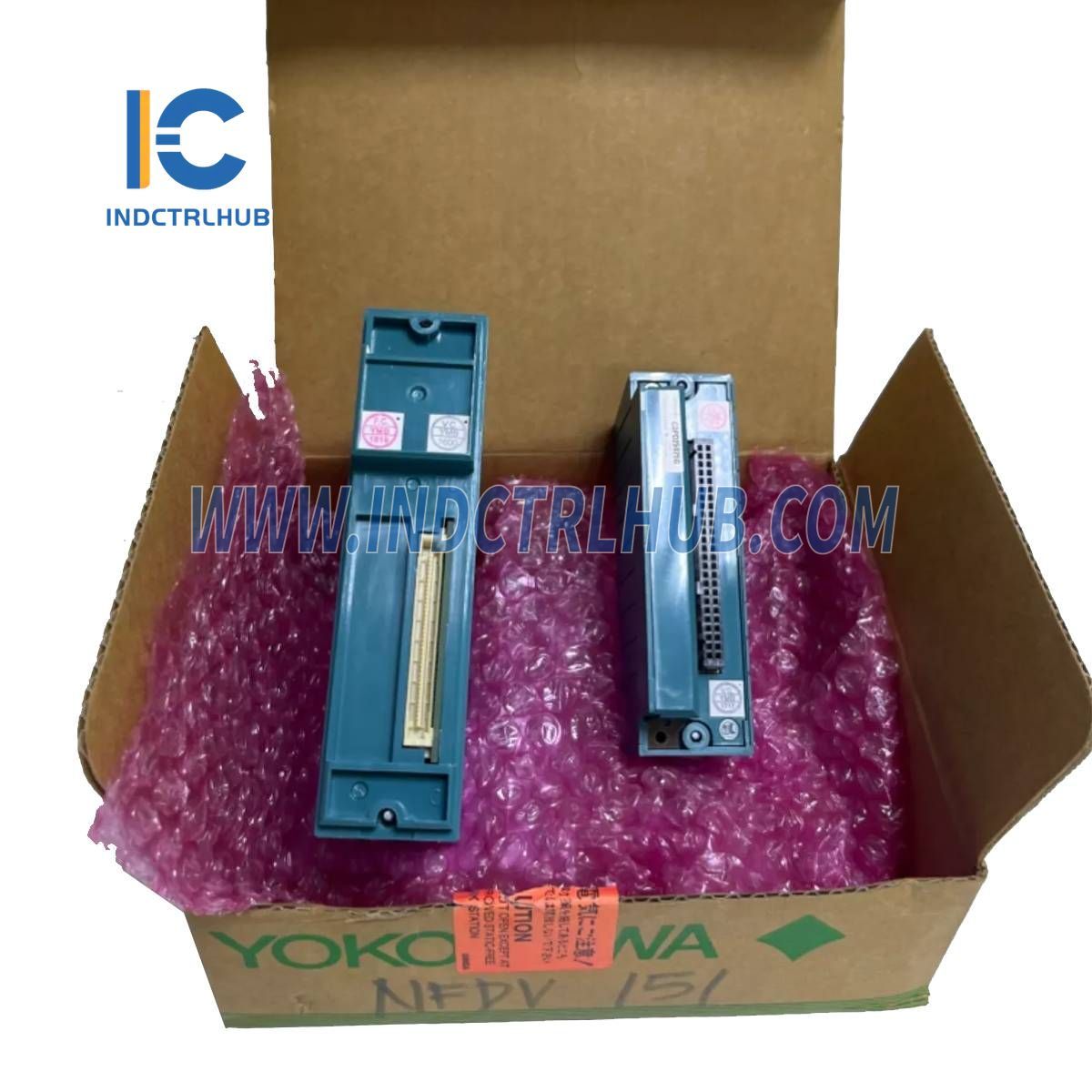

Digitálny vstupný modul Yokogawa NFDV151-P60/B5S00 je robustná a efektívna súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa, ako sú STARDOM alebo CENTUM VP, na spracovanie 32-kanálových 24 V DC ON/OFF signálov z poľných zariadení. Tento izolovaný modul podporuje pokročilé funkcie vrátane detekcie stavu vstupu a počítania hrán tlačidla, s rýchlou odozvou vstupu 8 ms alebo menej a maximálnou frekvenciou ON/OFF cyklu 25 Hz. Disponuje menovitým vstupným napätím 24 V DC, odolnosťou voči napätiu 2000 V AC a maximálnou spotrebou prúdu 500 mA (5 V DC), obsahuje svorkovnicu s tlakovou svorkou (model: NFTB5S-00) pre bezpečné pripojenie. Váži 0,3 kg, ponúka základný dizajn bez ochrany proti výbuchu, optimalizovaný pre spoľahlivé spracovanie digitálnych vstupov v automatizačných aplikáciách.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | NFDV151-P60/B5S00 |
| Popis | Modul digitálnych vstupov |
| Model | NFDV151 |
| Počet vstupných kanálov | 32 |
| Menovité vstupné napätie | 24 V DC |
| Vstupné zapínacie napätie | 18 až 26,4 V DC |
| Vstupné vypínacie napätie | 5,0 V DC alebo menej |
| Vstupný prúd (pri menovitom vstupnom napätí) | 4,1 mA ± 20 % / kanál |
| Okamžité prípustné maximálne vstupné napätie | 30,0 V DC |
| Odolné napätie | Medzi vstupným signálom a systémom: 2000 V AC po dobu 1 minúty Medzi spoločnými: 500 V AC po dobu 1 minúty, spoločná mínus (-) strana každých 16 kanálov |
| Funkcie | Stavový vstup Vstup tlačidla Funkcia detekcie stavu ON/OFF Funkcia počítania hrany tlačidla |
| Čas odozvy vstupu | 8 ms alebo menej (pre stavový vstup) |
| Minimálny čas detekcie ON | 20 ms (pre vstup tlačidla) |
| Maximálny ON/OFF cyklus | 25 Hz (pre vstup tlačidla) |
| Maximálny odber prúdu | 500 mA (5 V DC) |
| Hmotnosť | 0,3 kg (0,66 lb) |
| Externé pripojenie | Tlaková svorka, MIL konektorový kábel |
Špecifická konfigurácia
- Model/Číslo dielu: NFDV151-P60/B5S00
- Podrobnosti konfigurácie:
- Príponové kódy: -P (S funkciou počítania hrany tlačidla), 6 (So stavovým displejom a bez výbušnej ochrany), 0 (Základný typ)
- Kód možnosti: /B5S00 (S tlakovou svorkovnicou pre digitálny [Model: NFTB5S-00])
