Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

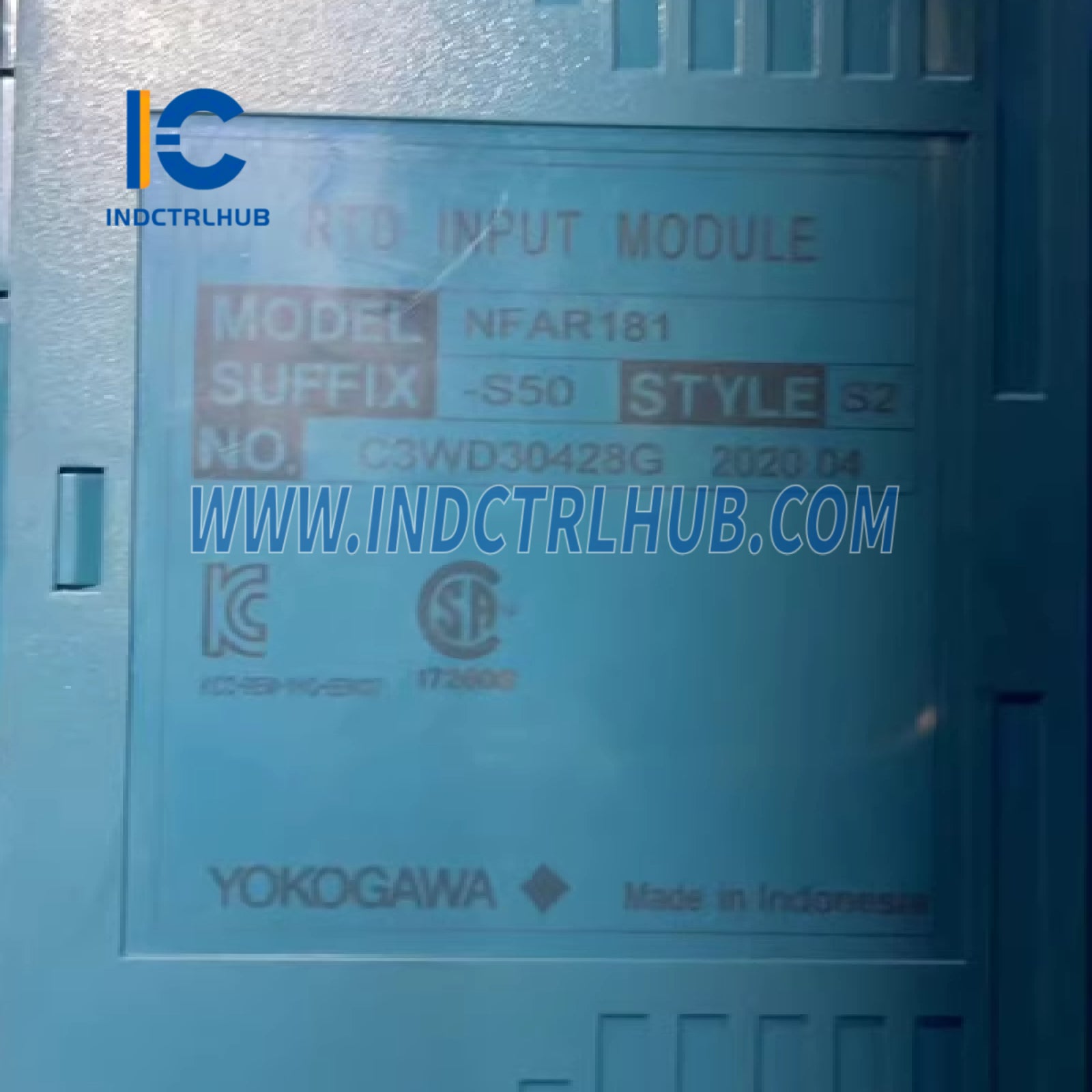

NFAR181-S50/R8S10 |
|
Popis |

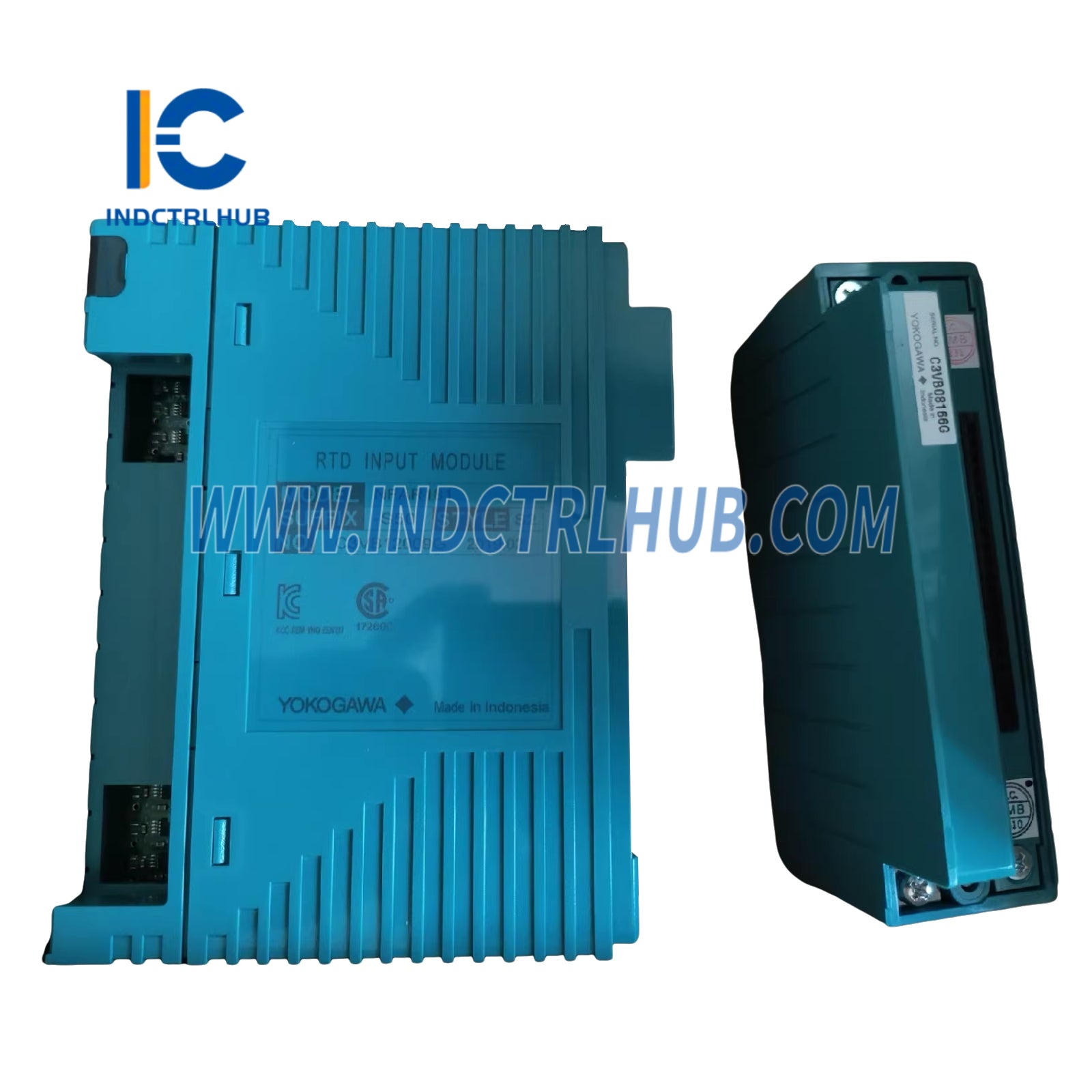

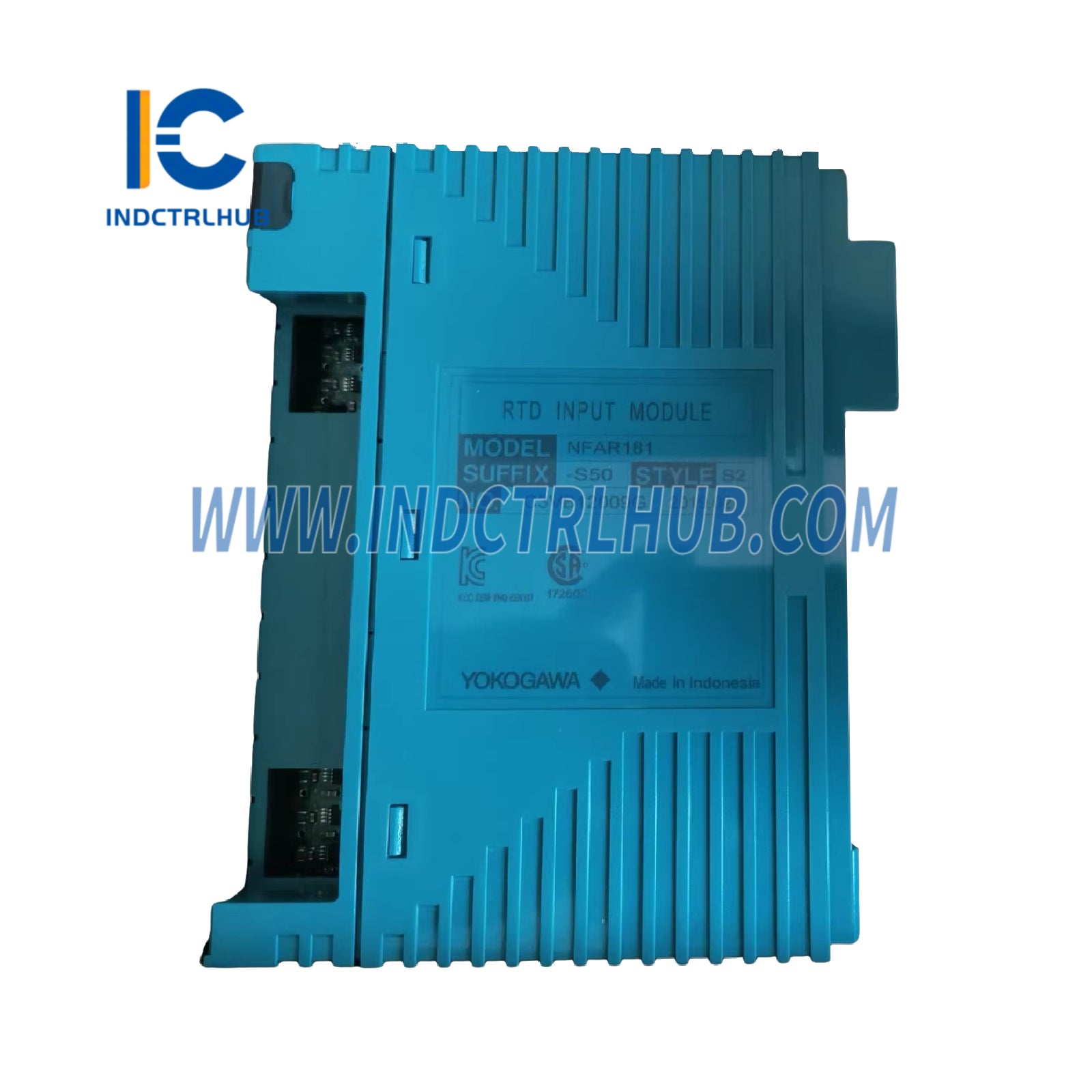

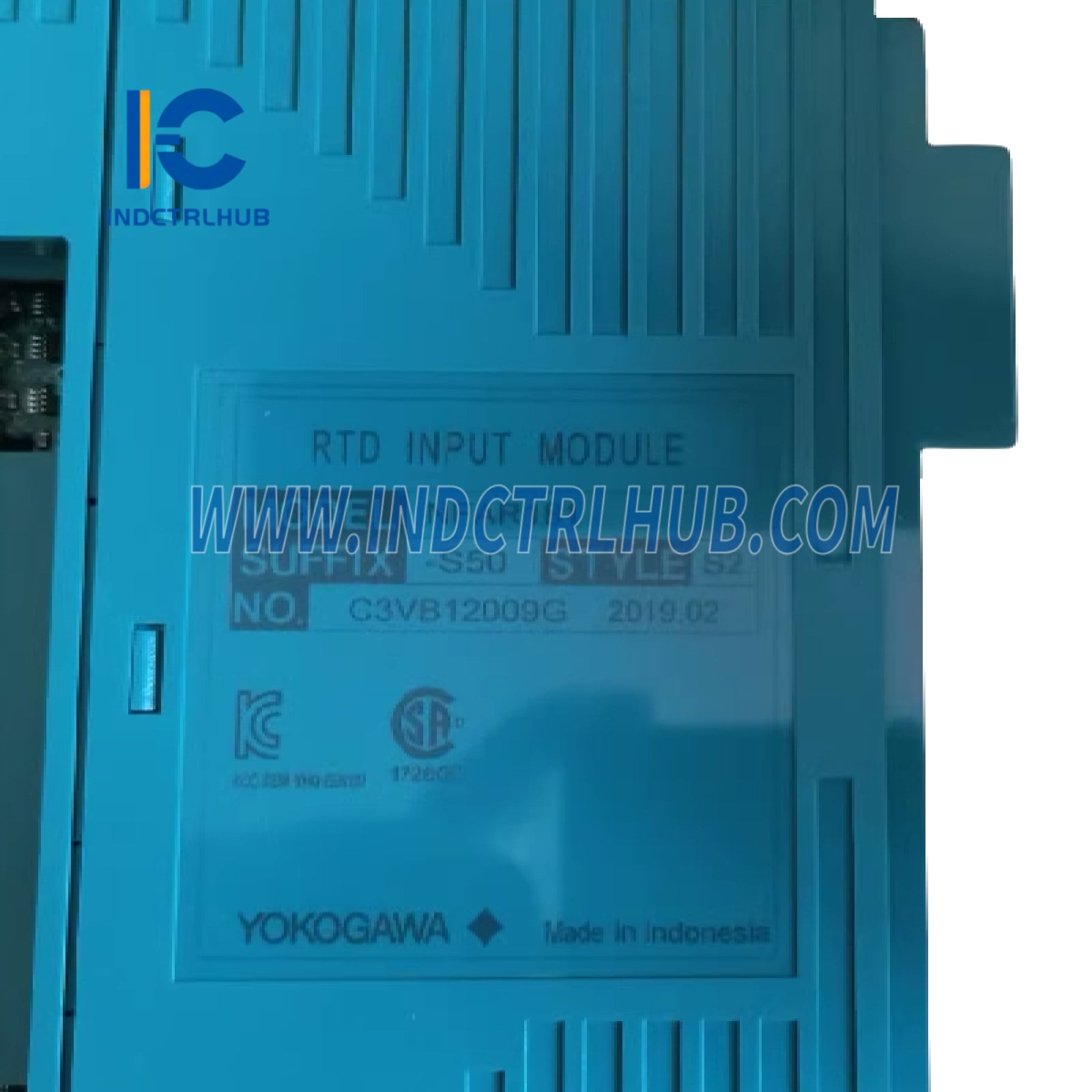

RTD vstupný modul (12-kanálový, izolované kanály) |
🔹 Zhrnutie popisu
Modul NFAR181-S50 je 12-kanálový RTD vstupný modul, podporujúci Pt100 a JPt100 RTD senzory v trojvodičovej konfigurácii. Každý kanál je izolovaný od systému a od ostatných kanálov. Táto verzia modelu obsahuje /R8S10 možnosť, ktorá ho vybavuje tlakovou svorkovnicou s absorbérom prepätia, čím sa zlepšuje ochrana v priemyselných prostrediach.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
NFAR181 |
|
Vstupné kanály |
12 izolovaných vstupných kanálov |
|
Typ vstupného signálu |
RTD (Pt100, JPt100; trojvodičový typ) |
|
Podporované normy |
JIS C 1604:1989, IEC 60751:1986 |
|
Povolené vstupné napätie |
±5 V |
|
Odolné napätie |
1500 V AC na 1 minútu (vstup-systém) |
|
Vstupný odpor |
≥2 MΩ (pri zapnutom alebo vypnutom napájaní) |
|
Merací prúd |
1 mA |
|
Presnosť (vstupy RTD) |
±0,03 % z plnej škály (pre 0 až 400 Ω) |
|
Povolený odpor vedenia |
≤40 Ω na vodič |
|
Teplotný posun |
Max. ±30 ppm/°C |
|
Cyklus obnovenia dát |
1 sekunda |
|
Detekcia spálenia |
Voliteľné (HORE/DOLU), čas detekcie: 60 sekúnd |
|
Maximálny odber prúdu |
450 mA (5 V DC) |
|
Hmotnosť |
0,2 kg |
|
Externé pripojenia |
Svorka tlakovej svorky (tlmič prepätia zahrnutý ako voliteľná výbava /R8S10) |
🔹 Rozpis modelu a kódu prípony
|
Model |
NFAR181 – RTD vstupný modul (12-kanálový, izolovaný) |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
0 |
Konfigurácia základného typu |
|
/R8S10 |
Svorka tlakovej svorky s tlmičom prepätia [NFTR8S-10] |
