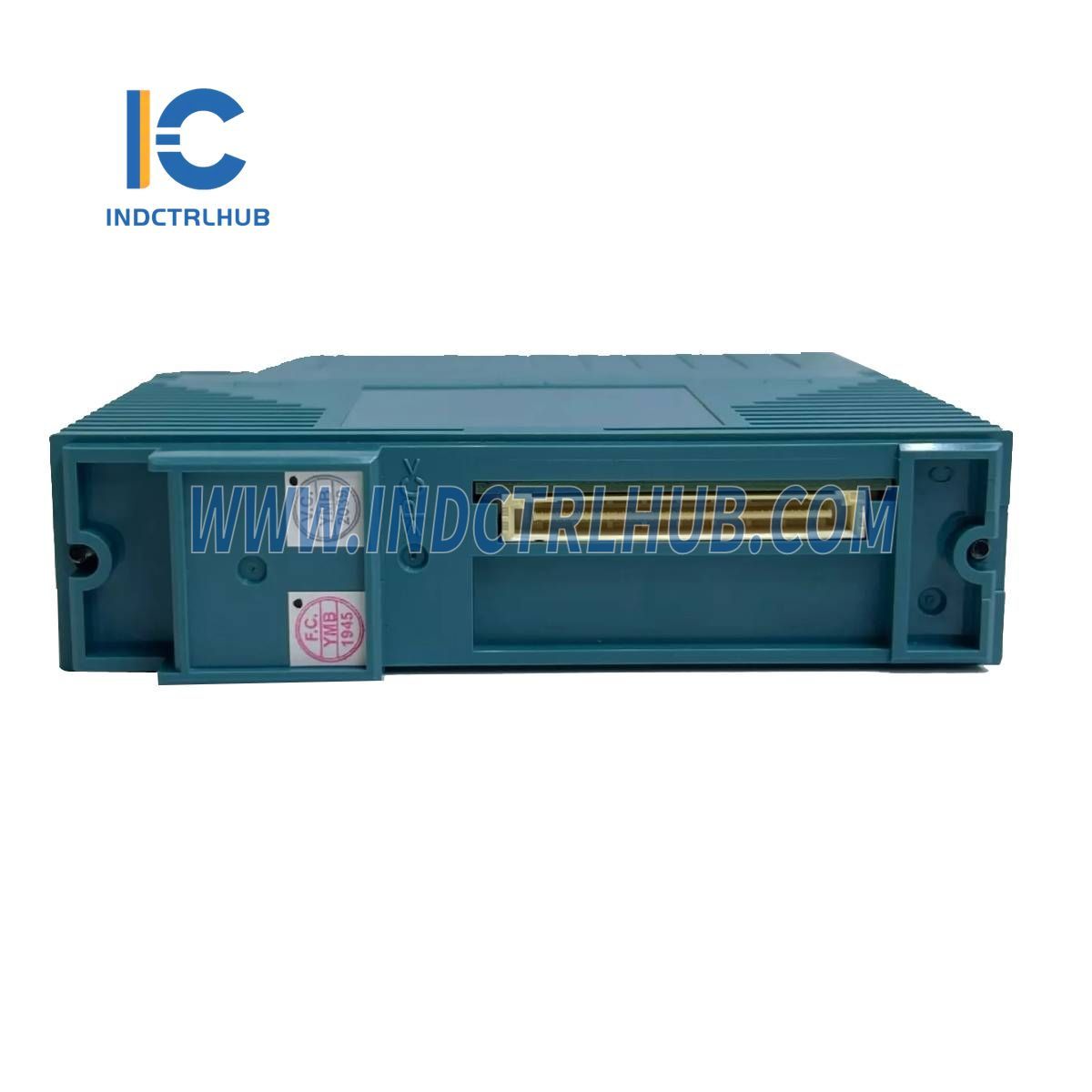

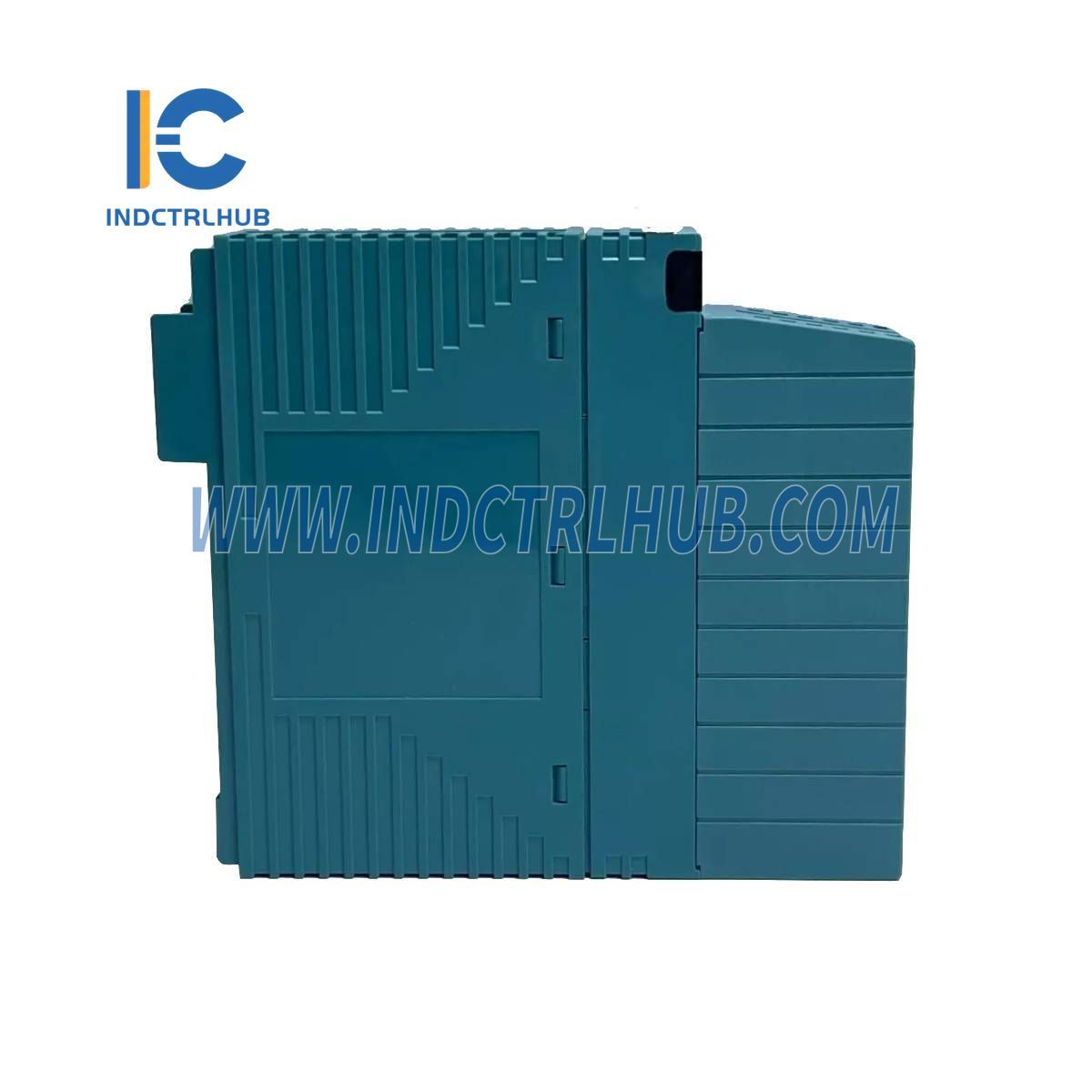

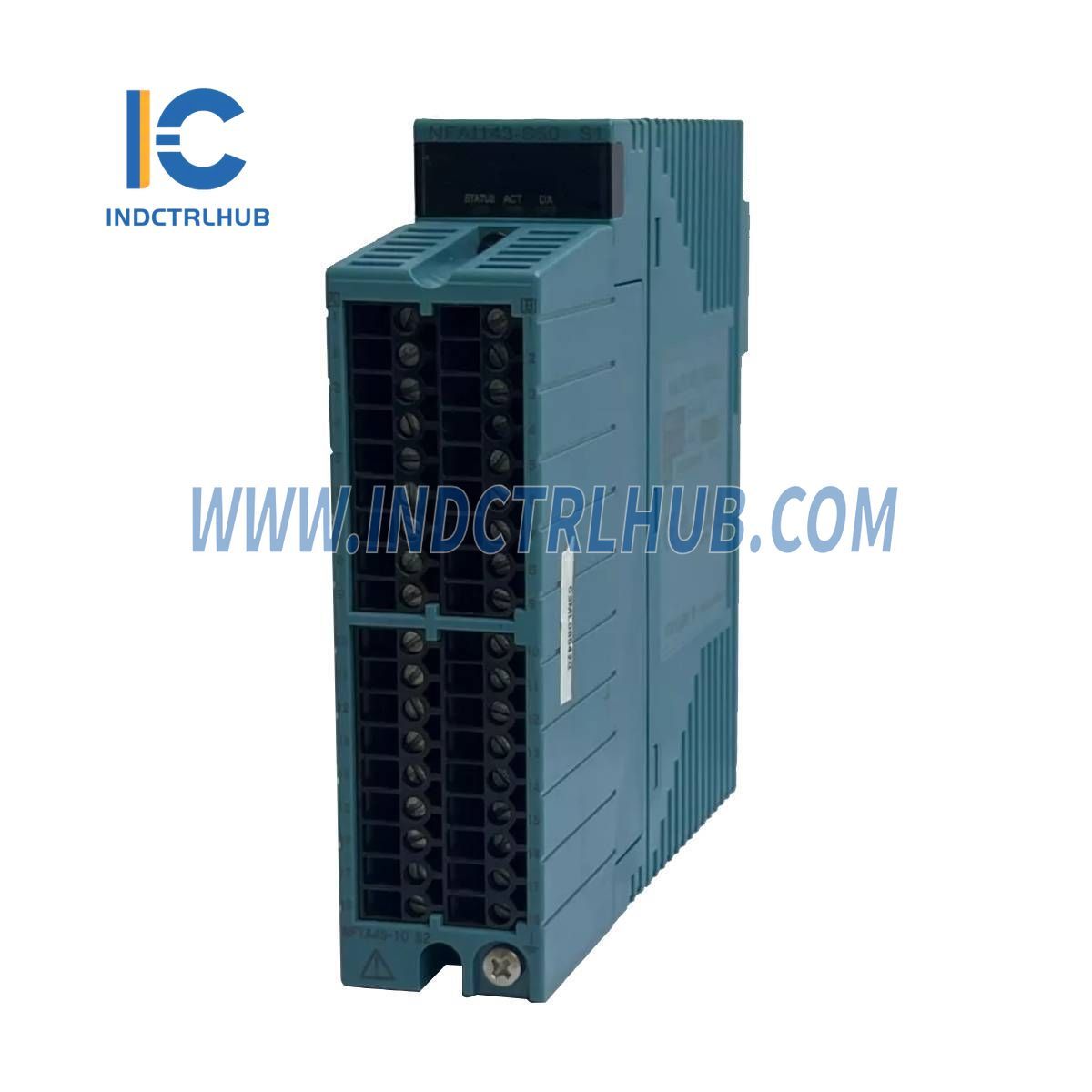

Yokogawa NFAI143-H50/A4AS0 Analógový vstupný modul

Modul Yokogawa NFAI143-H50/A4AS0 analógového vstupu je izolovaný 16-kanálový modul vstupu 4 až 20 mA navrhnutý na použitie v rôznych priemyselných riadiacich a monitorovacích systémoch. Tento modul je špeciálne navrhnutý pre prostredia vyžadujúce presné získavanie analógových signálov s vysokou úrovňou izolácie a ochrany.

Kľúčové vlastnosti:

Konfigurácia I/O modulu:

• Model: NFAI143
• Názov: Modul analógového vstupu (4 až 20 mA, 16-kanálový, izolovaný)
• Vstupné kanály: 16 kanálov izolovaného prúdového vstupu
• Svorkovnica: NFTA4S (Svorkovnica s tlakovou svorkou pre pripojenie poľa zariadenia)
• MIL konektor: MIL 40 pinov konektor pre priame pripojenie I/O modulu s MIL káblom dodaným zákazníkom.

Konfigurácia signálu a vstupu:

• Názov signálu:
  • INB: 2-vodičový vstup vysielača (nastaviteľný pinom)
  • I/O signál: Prúdový vstup (nastaviteľný pinom pre 4-vodičový vstup)
• Vstupný signál: 4 až 20 mA (prúd)
• Povolený vstupný prúd: 24 mA
• Vstupný odpor:
  • Zapnuté napájanie: 250 Ω
  • Vypnuté napájanie: 500 kΩ alebo viac

Presnosť a odozva:

• Presnosť: ±0,1 % z plného rozsahu
• Cykly obnovy dát: 10 ms
• Čas odozvy vstupného kroku: 100 ms
• Teplotný drift: Max. ±0,01 %/°C

Napájanie vysielača:

• Napájanie vysielačov: 24,0 až 25,5 V (s limitom výstupného prúdu: 25 mA)
• Nastavenie vysielača 2-vodičového/4-vodičového: Nastaviteľné pre každý kanál pomocou nastavovacieho pinu.

Ochrana a bezpečnosť:

• Ochrana proti preťaženiu prúdom: Vstavaná ochrana proti situáciám s nadprúdom
• Izolačné napätie:
  • Medzi vstupom a systémom: 1500 V AC po dobu 1 minúty.
  • Pri použití KMS40 MIL konektorového kábla: 500 V AC po dobu 1 minúty.
• Zenerova bariéra: Nie je povolená; pre aplikácie s iskriskovou bezpečnosťou použite izolačnú bariéru.

Spotreba energie:

• Maximálny odber prúdu:
  • 230 mA (5 V DC)
  • 540 mA (24 V DC)

Externé pripojenie:

• Tlakový svorkový blok: Pre jednoduché zapojenie k poľným zariadeniam.
• Kábel s MIL konektorom: Priame pripojenie I/O modulu s MIL 40-pinovým konektorom.

Ďalšie funkcie:

• HART komunikácia: Podporovaná (pre rozšírenú komunikačnú funkcionalitu)
• Hmotnosť: 0,3 kg

Informácie o objednávke a možnosti:

Konfigurácia modelu:

• Názov modelu: NFAI143
• Kódy prípon:
  • -H: S HART komunikáciou.
  • 5: Bez ochrany proti výbuchu.
  • 0: Základný typ.

Kódy voliteľných funkcií:

• /A4S00: S tlakovým svorkovým blokom pre analógový vstup (model: NFTA4S-00).

Poznámky k inštalácii:

• Požiadavka na napájanie: Pri použití I/O modulu NFAI143 je potrebné 24 V DC napájanie na podporu terminálu napájania analógového poľa napájacieho modulu.
• Špecifikácie funkcií HART: Pre podrobnosti o funkciách komunikácie HART si prosím pozrite dokument GS 34P02Q53-01E.
