Product Description

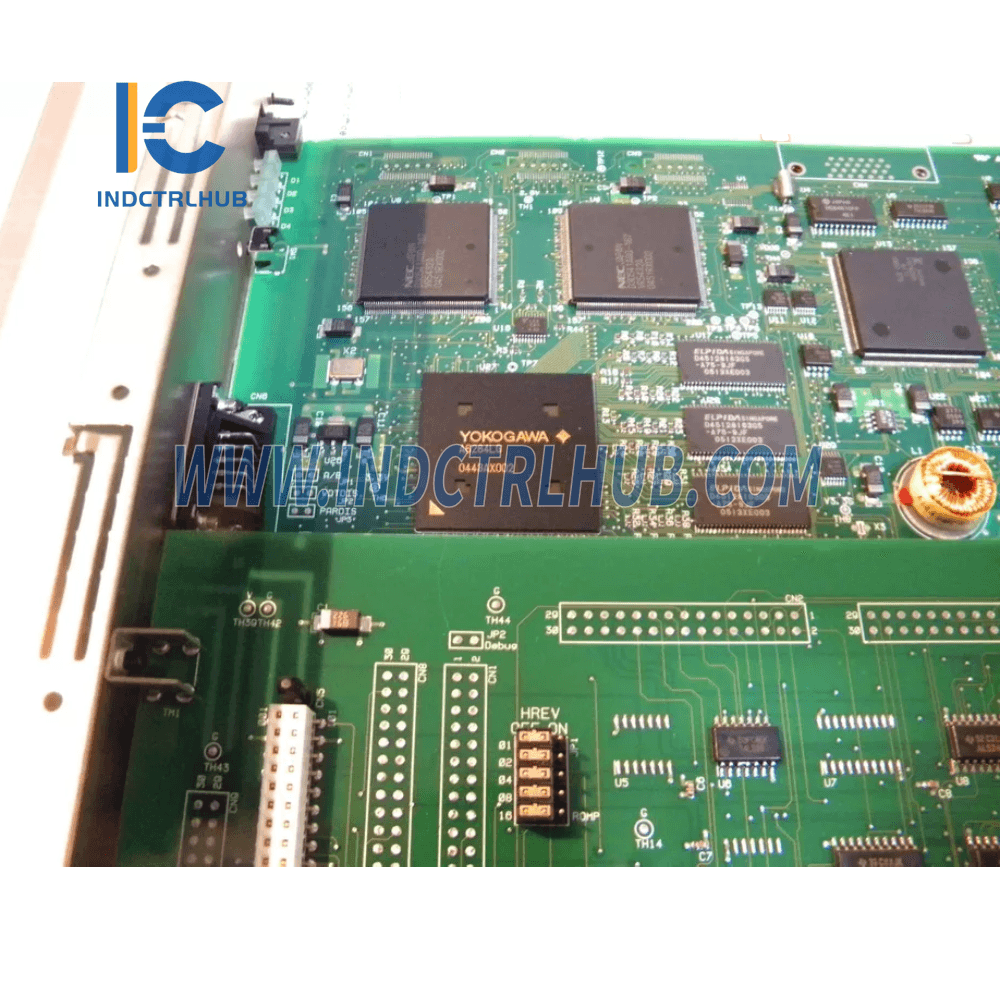

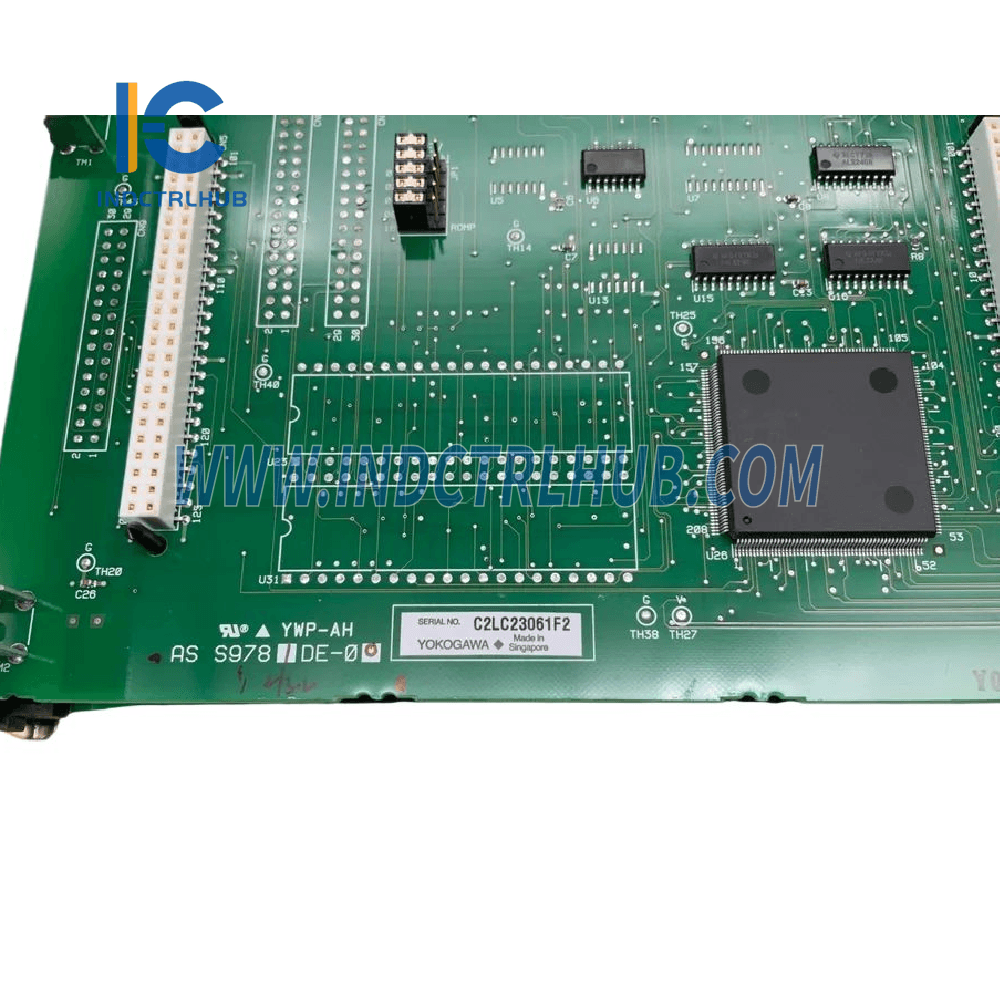

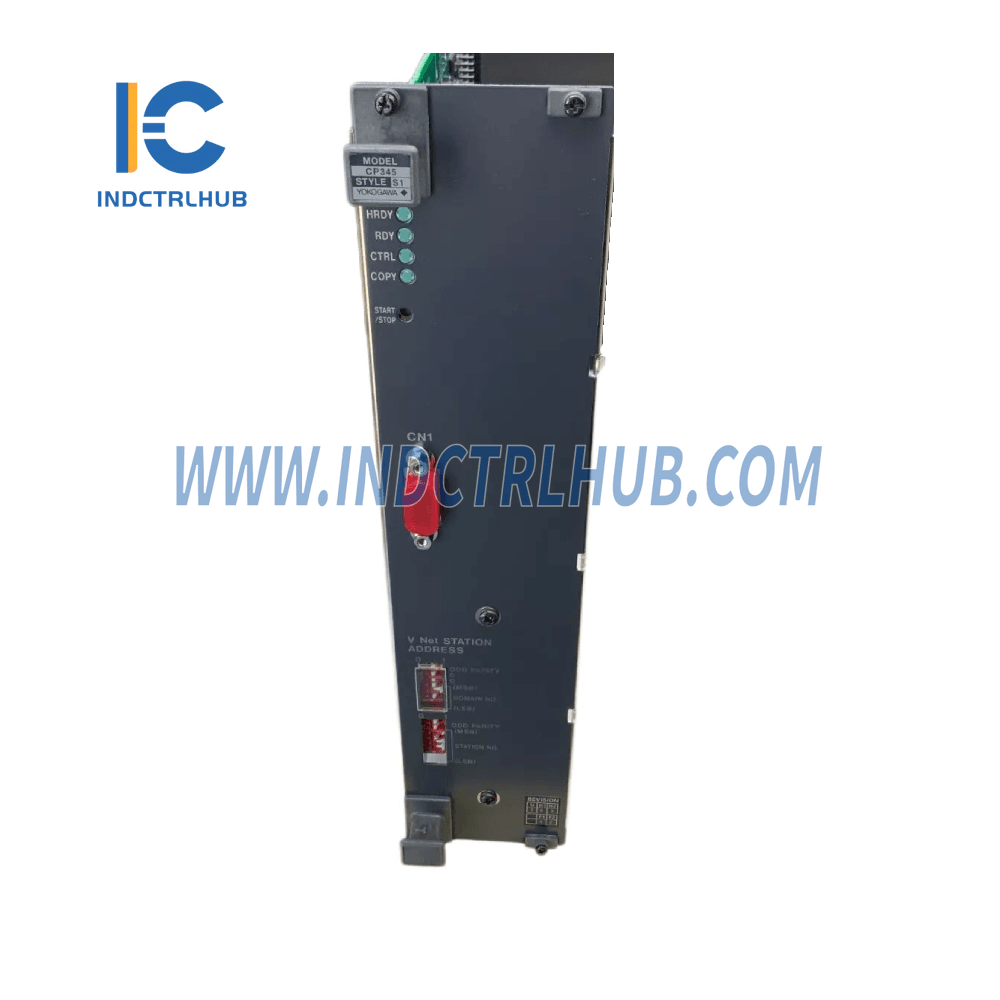

Yokogawa CP345 S1 - procesorový modul s integráciou SEN Bus
Prehľad produktu
Yokogawa CP345 S1 je pokročilý procesorový modul navrhnutý pre presné meranie, riadenie a monitorovanie v prostredí priemyselnej automatizácie. Tento vysoko výkonný modul je vybavený rôznymi funkciami, ktoré zabezpečujú spoľahlivú a presnú prevádzku v širokom rozsahu procesných parametrov a senzorov. Bezproblémovo sa integruje s ďalšími produktmi Yokogawa a podporuje škálovateľné systémové konfigurácie, čo ho robí vhodným pre malé aj veľké priemyselné závody.
Vďaka technológii SEN Bus zabezpečuje CP345 S1 rýchly prenos dát, vysokú škálovateľnosť a vynikajúce funkcie redundancie. Tento procesorový modul je neoddeliteľnou súčasťou série Yokogawa's CENTUM CS3000, ponúkajúcej zvýšený výkon pri zachovaní plnej softvérovej kompatibility s predchádzajúcimi generáciami.
Stručné špecifikácie SEN Bus
| Atribút | Popis |
|---|---|
| Spôsob prenosu | Synchronný sériový prenos |
| Veľkosť prístupu k dátam | 1 až 256 bajtov na rámec (závisí od veľkosti rámca) |
| Súčasnosť dát | Zaručené v rámci rámca |
| Adresný priestor | 32 bitov v každom module (až do 4 GB) |
| Prenosová rýchlosť | 384 Mbps |
| Detekcia chýb | CRC-CCITT (16 bitov) |
| Topológia | Bod-bod |
| Počet hlavných modulov | Maximálne 2 |
| Úroveň signálu zbernice | LVDS, EIA/VTIA-644 |
| Redundancia zbernice | Štandardná funkcia |
| Pripojenie/Odpojenie modulu | Môže byť pripojený/odpojený pri zapnutom napájaní |
Kľúčové vlastnosti produktu
-
Integrácia procesora: CP345 S1 integruje procesorovú kartu CP345 a rozhraničnú kartu SB301 do jedného modulu, čo ho robí ideálnym pre škálovateľné systémy od malých po veľké závody.
-
Pokročilá technológia komponentov: Na dosiahnutie zmenšenia veľkosti modul využíva programovateľné zariadenia, jemne rozmiestnené multi-pin BGA (ball grid arrays) a build-up dosky, čo umožňuje husté osadenie komponentov a tým znižuje celkovú plochu.
-
Záloha batérie: Modul obsahuje nikel-vodíkový batériový blok na zálohovanie hlavnej pamäte počas výpadkov napájania, nahrádzajúc konvenčné nikel-kadmiové batérie pre zvýšenú ekologickú bezpečnosť.
-
Vysokorýchlostná komunikácia: Podporuje prenosové rýchlosti 384 Mbps s detekciou chýb cez CRC-CCITT (16 bitov), čo zabezpečuje robustné a rýchle spracovanie dát v priemyselných automatizačných systémoch.
Podrobný popis produktu
Procesorový modul CP345 S1 je súčasťou systému CENTUM CS3000, ponúkajúc škálovateľné riešenie použiteľné v malých, stredných aj veľkých závodoch. Je vybavený mikroprocesorovou technológiou pre optimalizovaný výkon a spoľahlivosť v systémoch riadenia procesov. Tento modul je navrhnutý pre odvetvia vyžadujúce presné a vysokorýchlostné riadenie, ako sú ropa a plyn, chemické spracovanie a farmaceutická výroba.
Integráciou procesorovej karty CP345 a rozhraničnej karty SB301 do jedného modulu sa výrazne znižuje potreba samostatných komponentov a zlepšuje sa systémová integrácia. SEN Bus použitý v module zabezpečuje plynulú komunikáciu dát, poskytuje redundanciu, korekciu chýb a vysoké rýchlosti prenosu dát.
Kľúčové špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Typ procesora | Mikroprocesorová, overená technológia v teréne |
| Veľkosť modulu | Kompaktný, úsporný dizajn |
| Záloha pamäte | Nikel-vodíková batéria pre zálohu pamäte počas výpadku napájania |
| Napájanie | Široká kompatibilita napätia pre rôzne priemyselné aplikácie |
| Integrácia zbernice | Podpora SEN Bus pre vysokorýchlostný, redundantný prenos dát |
| Škálovateľnosť | Vhodné pre malé, stredné a veľké konfigurácie závodov |
| Kompatibilita softvéru | Úplná kompatibilita s existujúcim softvérom CENTUM CS3000 |
Environmentálne špecifikácie
| Atribút | Popis |
|---|---|
| Prevádzková teplota | Široký rozsah prevádzkových teplôt vhodný pre náročné prostredia |
| Trieda ochrany | Spĺňa štandardné IP hodnotenia pre ochranu proti prachu a vode |
| Odolnosť proti vibráciám | Navrhnuté tak, aby odolalo priemyselným vibráciám a mechanickým otrasom |
