Product Description
Prehľad produktu

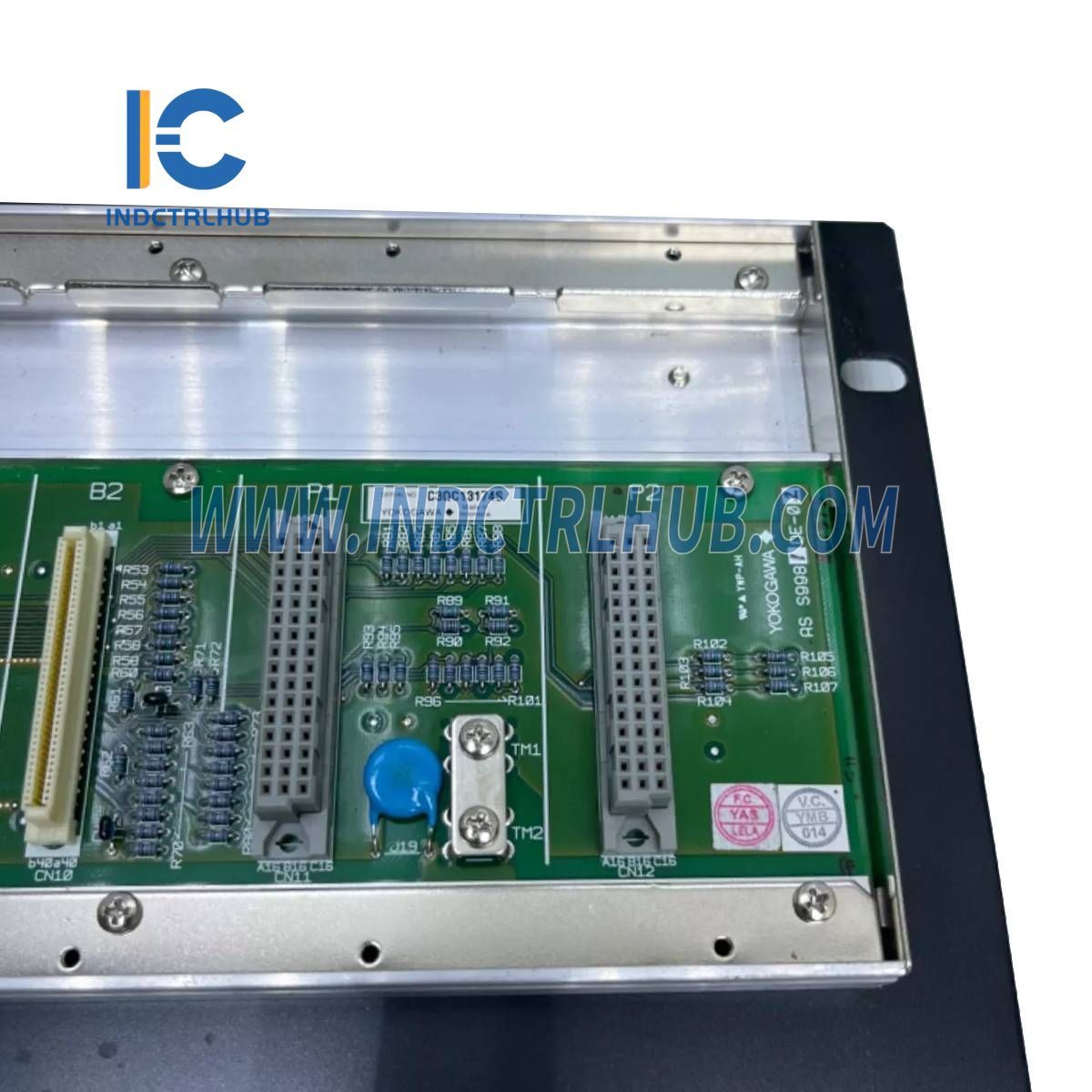

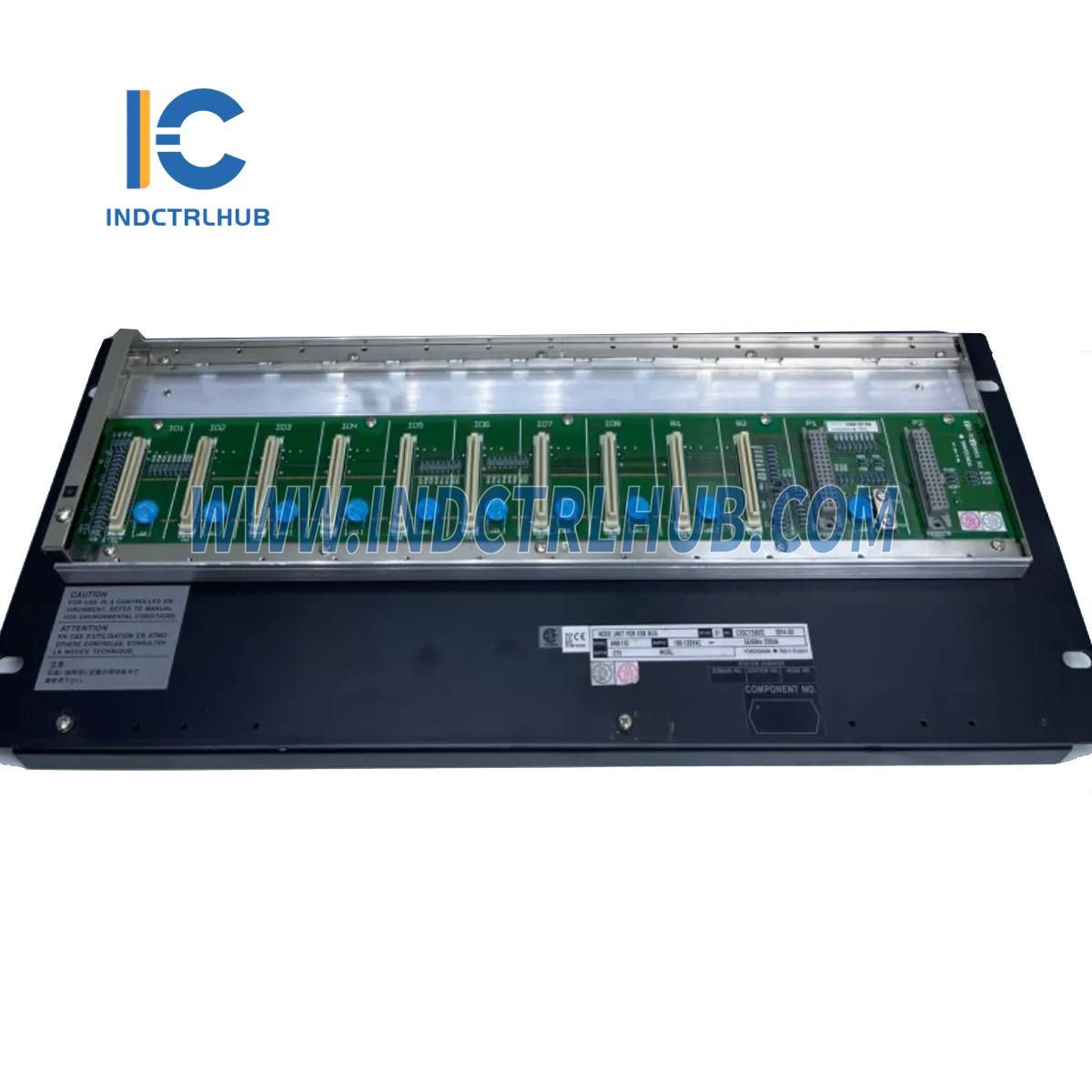

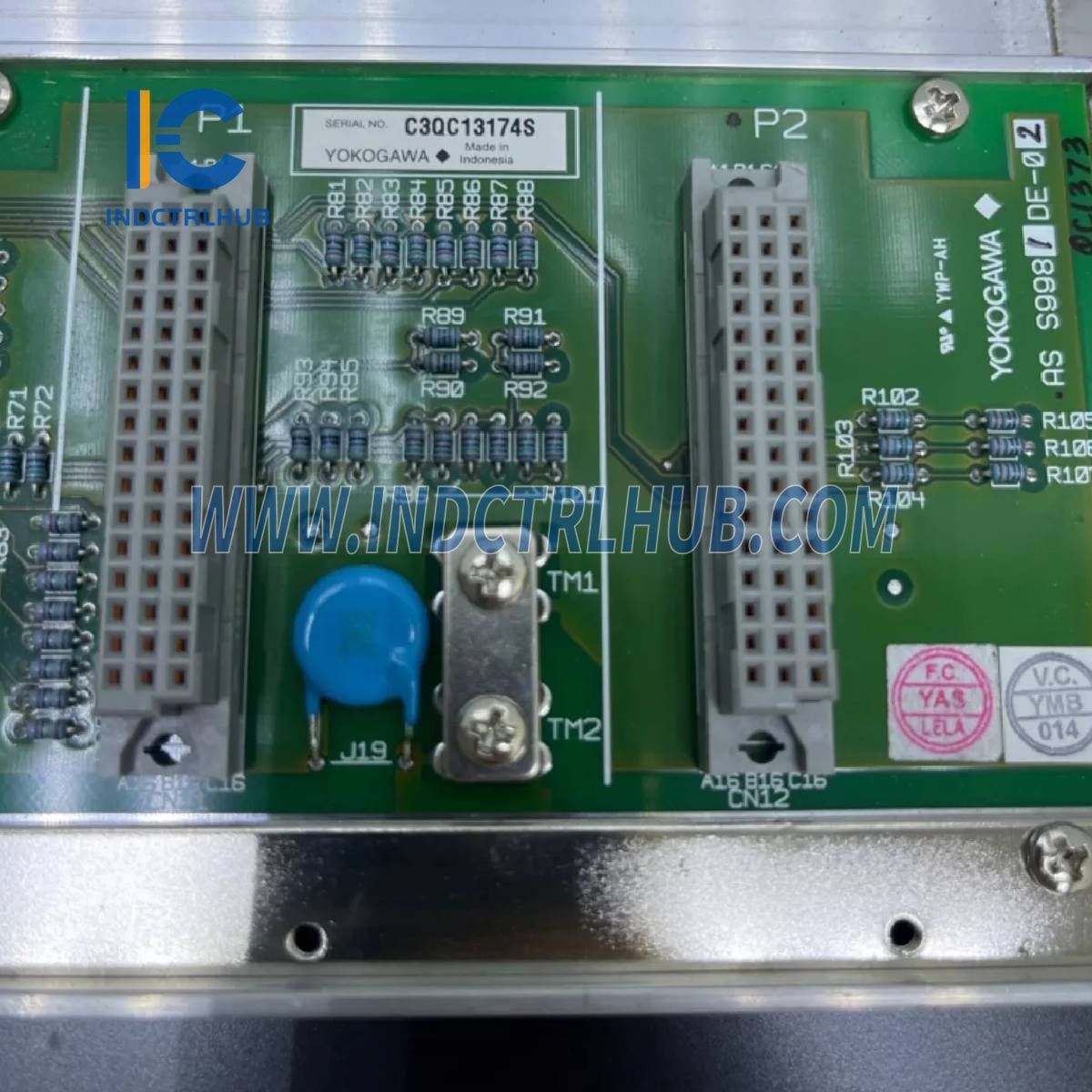

Yokogawa ANB11D-215/BU2A je uzlová jednotka navrhnutá pre dvojitú redundantnú zbernicu ESB s funkciou optického opakovača. Táto jednotka podporuje systémy N-IO aj FIO, poskytujúc spoľahlivé pripojenie a redundantné napájanie pre priemyselné riadiace aplikácie. Je konfigurovateľná s rôznymi možnosťami napájania a vzdialenosťami optického opakovača, čo ju robí prispôsobiteľnou rôznym prevádzkovým požiadavkám.
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Napájanie | Napätie: 100-120 V AC, Frekvencia: 50/60 Hz Napätie: 220-240 V AC, Frekvencia: 50/60 Hz Napätie: 24 V DC Špecifikujte pomocou príponových kódov |
| Spotreba elektrickej energie | 100-120 V AC: 200 VA, 120 W 220-240 V AC: 230 VA, 120 W 24 V DC: 5,5 A, 120 W |
| Hmotnosť | Približne 10 kg (vrátane 8 I/O modulov) |
Model a kódy prípon
- Model: ANB11D Uzlová jednotka pre dvojitý redundantný ESB zbernicu s optickým opakovačom (pre N-IO/FIO)
- Kódy prípon:
- -2: Dvojitý redundantný zdroj napájania, pre optický opakovač 5 km (pre ANT401-0, -3) (*1)
- -4: Dvojitý redundantný zdroj napájania, pre optický opakovač 50 km (pre ANT411-0, -3) (*1)
- -B: Dvojitý redundantný zdroj napájania, pre optický opakovač 5 km (pre ANT401-E, -F a A2EN501-1) (*1)
- -D: Dvojitý redundantný zdroj napájania, pre optický opakovač 50 km (pre ANT411-E, -F a A2EN501-2) (*1)
- 1: Napájanie 100-120 V AC (*2)
- 2: Napájanie 220-240 V AC (*2)
- 4: Napájanie 24 V DC (*2)
- 5: Základný typ bez ochrany proti výbuchu
- 6: S možnosťou ISA Standard G3, možnosťou teploty (-20 ˚C až 70 ˚C) a bez ochrany proti výbuchu
- E: Základný typ s ochranou proti výbuchu
- F: S možnosťou ISA Standard G3, možnosťou teploty (-20 ˚C až 70 ˚C) a ochranou proti výbuchu
- Kódy možností:
- /BU2A: Pripojovacia jednotka pre ESB zbernicu
- /BU2B: Konektorová jednotka s terminátorom pre ESB zbernicu
- /HU2A: Konektorová jednotka pre ESB zbernicu s HKU I/F (*3)
- /HU2B: Konektorová jednotka s terminátorom pre ESB zbernicu s HKU I/F (*3)
- /ATDOC: Manuál ochrany proti výbuchu (*4)
Dodatočné poznámky
- (*1) Označuje kompatibilitu s konkrétnymi modelmi optických opakovačov (ANT401, ANT411, A2EN501) podľa vzdialenosti a prípony.
- (*2) Možnosti napájania musia byť špecifikované pomocou príponových kódov.
- (*3) HKU I/F označuje rozhranie zahrnuté v niektorých konektorových jednotkách, hoci nie je podrobnejšie popísané.
- (*4) Manuál ochrany proti výbuchu je voliteľný dokument pre jednotky s funkciami ochrany proti výbuchu.
