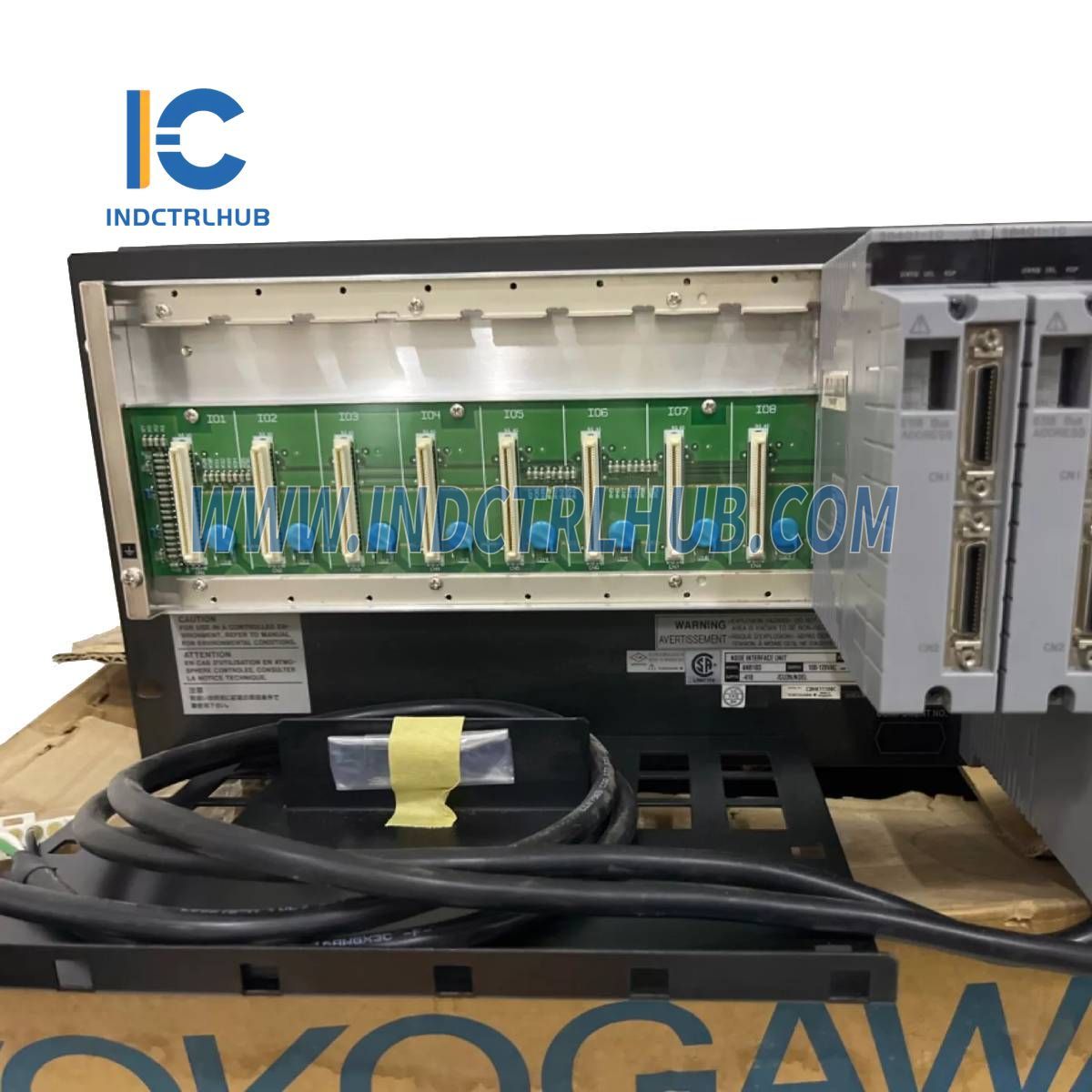

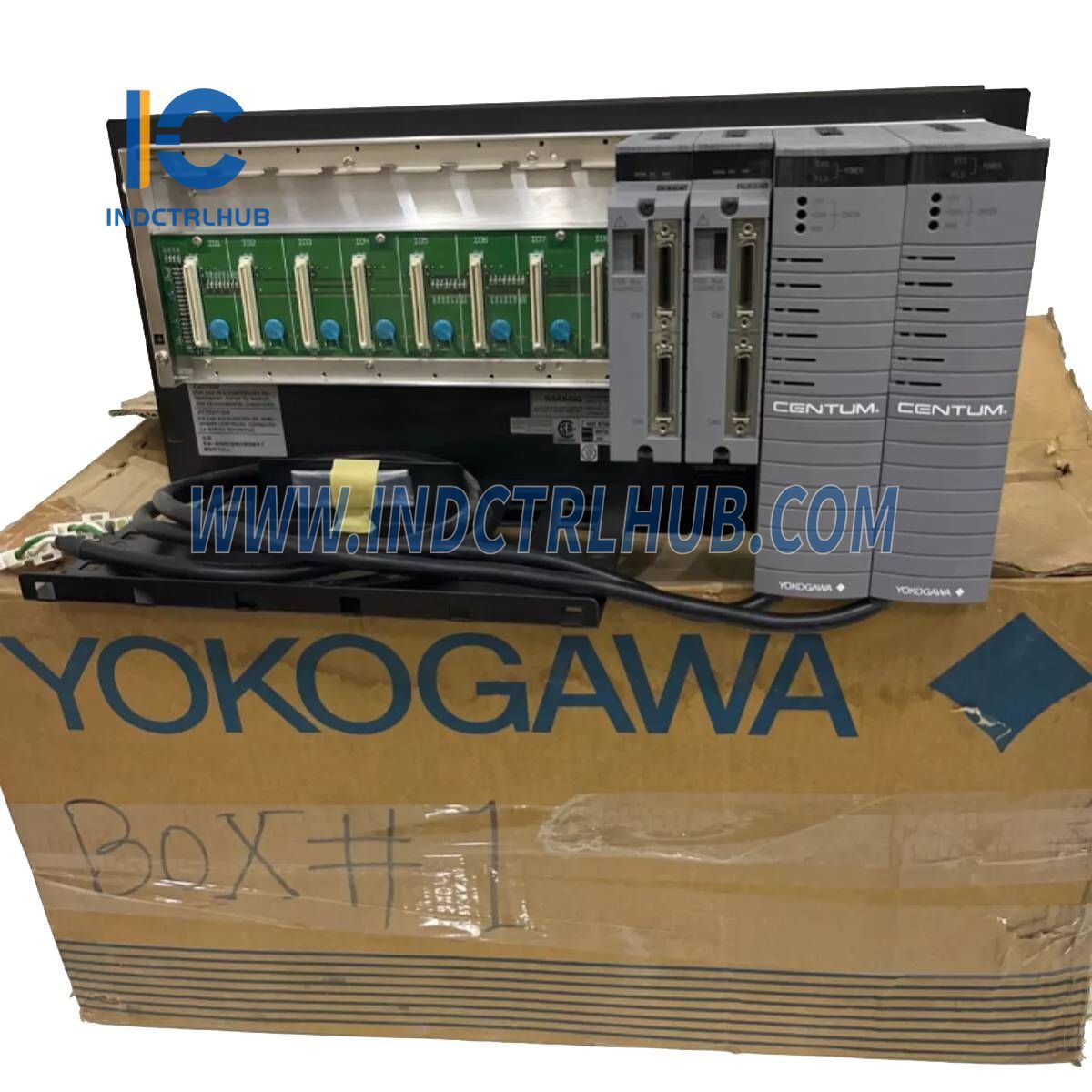

Pripojovacia jednotka Yokogawa ANB10D-410/CU2N pre ESB zbernicu

Detaily produktu

Všeobecný popis

Modul ANB10D-410/CU2N je pripojovacia jednotka navrhnutá pre ESB zbernicu. Umožňuje komunikáciu medzi poľným zariadením a Field Control Unit (FCU) prostredníctvom ESB zbernice. Tiež poskytuje potrebný výkon pre I/O moduly v distribuovanom riadiacom systéme, najmä v konfiguráciách systémov s vysokou spoľahlivosťou a redundanciou.

Možnosti napájania

Určite typ napájania pomocou nasledujúcich kódov prípon:

• Možnosti napätia:
  • 100-120 V AC, 50/60 Hz
  • 24 V DC

Spotreba energie

• 100-120 V AC: 200 VA, 120 W
• 24 V DC: 5,5 A

Hmotnosť

• Približne 10 kg (vrátane 8 I/O modulov)

Kódy prípon modelu

• -4: Dvojitý redundantný zdroj napájania
• Napájanie:
  • 1: Napájanie 100-120 V AC
  • 2: Napájanie 220-240 V AC
  • 4: Napájanie 24 V DC
• Ochrana proti výbuchu:
  • 5: Základný typ bez ochrany proti výbuchu
  • 6: So štandardnou možnosťou ISA G3, teplotou (-20 °C až 70 °C) bez ochrany proti výbuchu (*1)
  • 7: So štandardnou možnosťou ISA G3 bez ochrany proti výbuchu
  • E: Základný typ s ochranou proti výbuchu
  • F: So štandardnou možnosťou ISA G3, teplotou (-20 °C až 70 °C) a ochranou proti výbuchu (*1)
  • G: So štandardnou možnosťou ISA G3 a ochranou proti výbuchu

Kódy voliteľných funkcií

• /CU2N: Pripojovacia jednotka pre ESB zbernicu (Číslo dielu: S9562FA, 2 kusy)
• /CU2T: Pripojovacia jednotka s terminátorom pre ESB zbernicu (Číslo dielu: S9564FA, 2 kusy)
• /ATDOC: Manuál ochrany proti výbuchu (*2)
