Product Description
Prehľad produktu

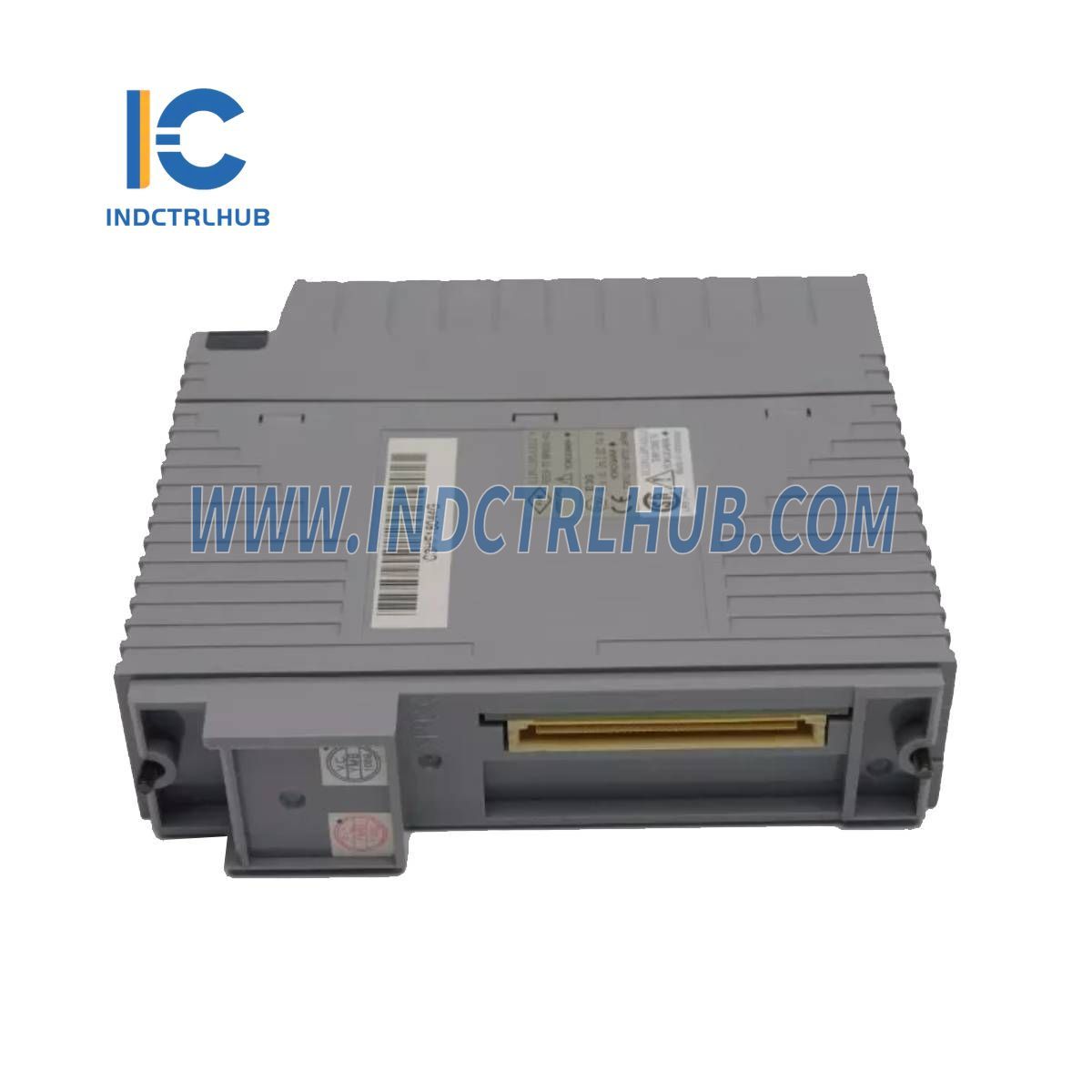

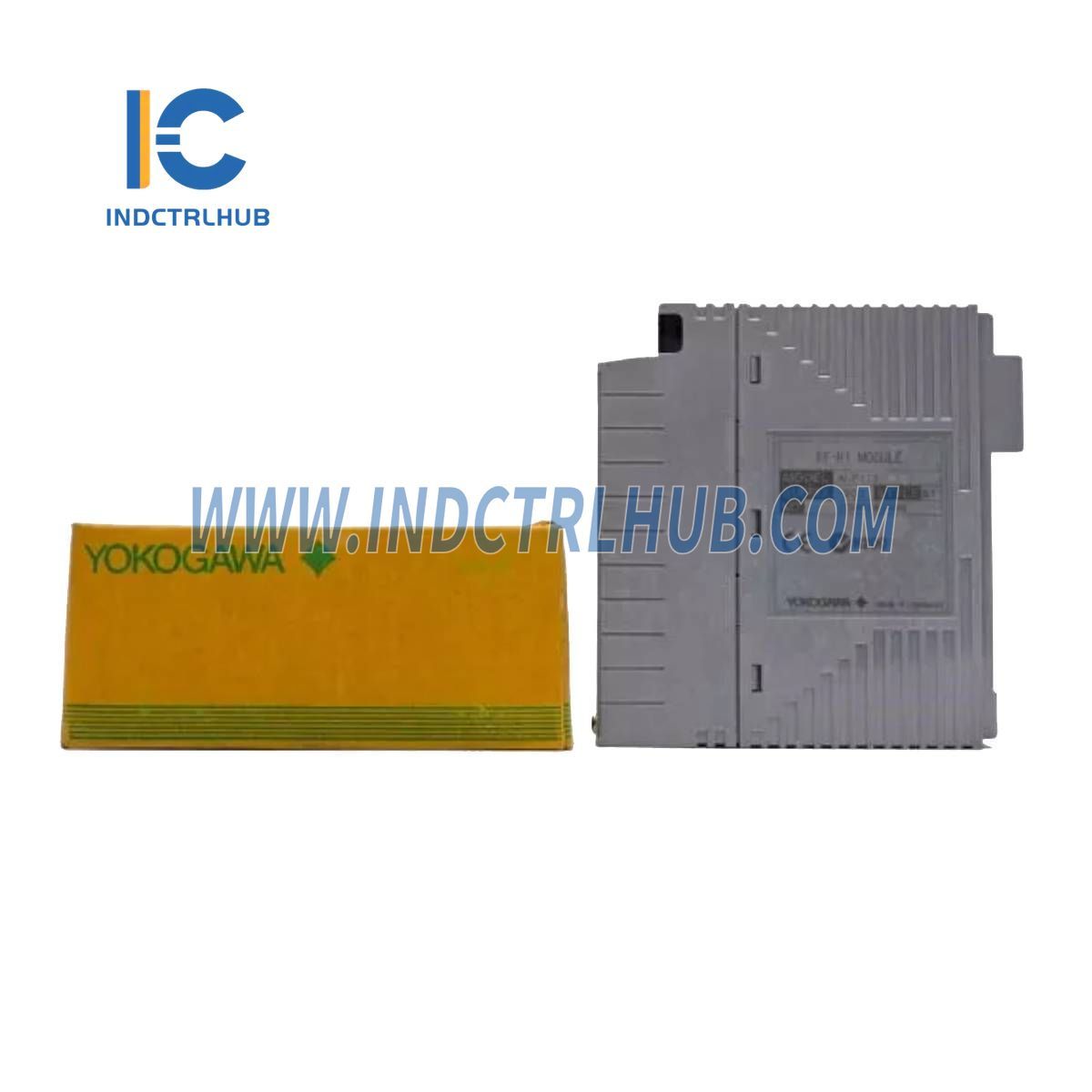

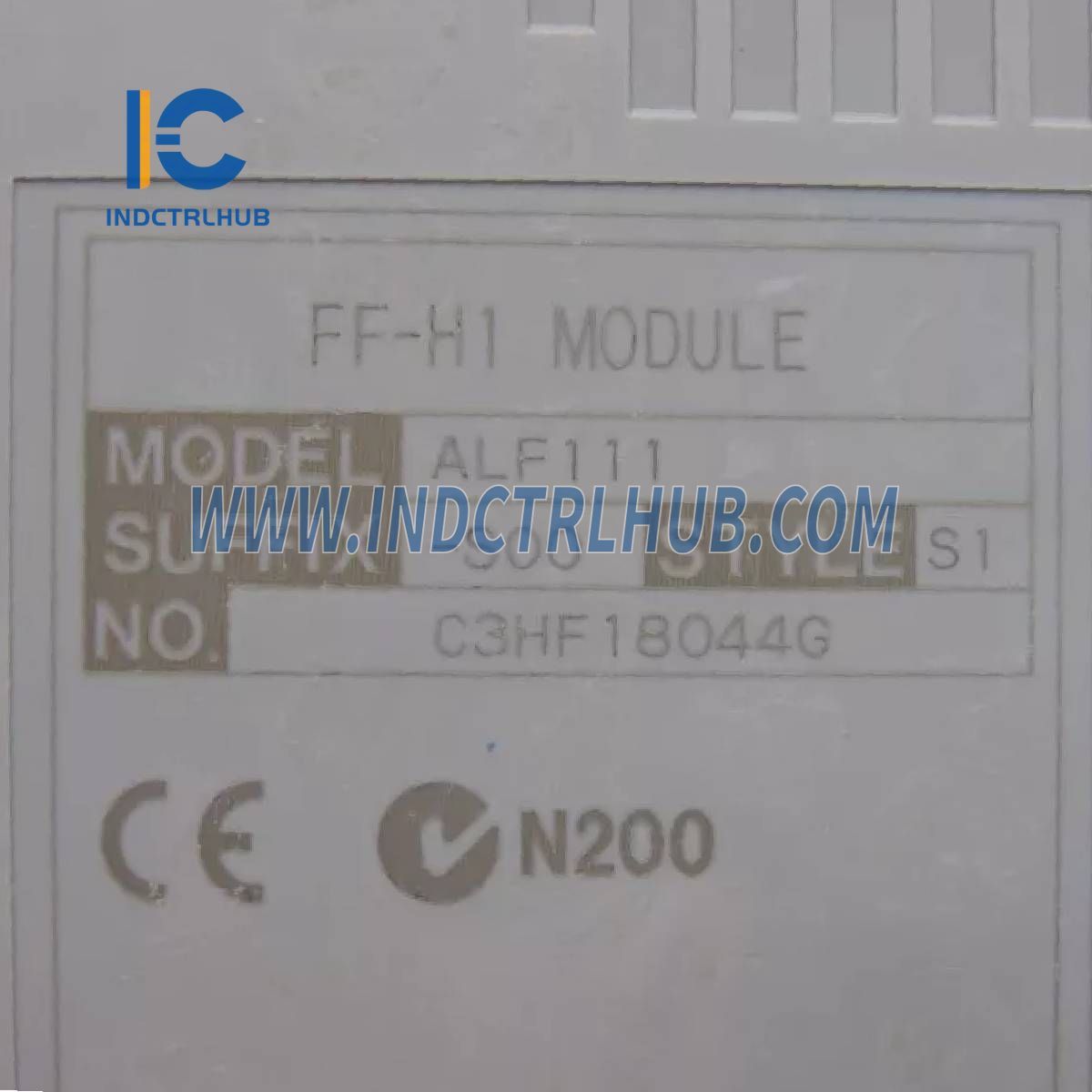

- Yokogawa ALF111-S00 S1 je komunikačný modul Foundation Fieldbus navrhnutý pre systémy N-IO/FIO. Umožňuje komunikáciu medzi poľnými riadiacimi stanicami (FCS) a zariadeniami kompatibilnými s Foundation Fieldbus (H1), ako sú prevodníky a polohovadlá ventilov, pričom funguje ako Link Active Scheduler (LAS) na riadenie výmeny dát.
Technické špecifikácie
- Komunikačný modul ALF111-S00 S1 Foundation Fieldbus má nasledujúce špecifikácie:
| Položka | Špecifikácia |
|---|---|
| Model | ALF111 |
| Rozhranie | Foundation Fieldbus (nízkonapäťový režim), 4 porty (1 segment (*1) na port) |
| Rýchlosť prenosu | 31,25 kbps |
| Odolné napätie | Od poľa k systému: 1500 V AC/minútu Medzi primárnou a sekundárnou stranou: 1500 V AC na 1 minútu Medzi kanálmi: 1500 V AC na 1 minútu |
| Pripojenie zbernice (externé pripojenie) | Svorky s tlakovým upínaním (odnímateľný terminálový blok so zabudovanými terminátormi, ktoré je možné zapnúť/vypnúť) Pripojené k terminálovej doske pomocou špeciálneho kábla |
| Spôsob inštalácie | Namontované na ANB10◻, ANB11◻, AFV30◻, AFV40◻, A2FV50◻ alebo A2FV70◻ |
| Počet riadiacich I/O kanálov (*2) | Max. 48 bodov/segment (Vyhovuje vysokorýchlostnému a strednorýchlostnému skenovaciemu cyklu určením až 6 bodov I/O ako vysokorýchlostný typ skenovania na ER zbernici) |
| Počet zariadení Fieldbus | Max. 32 jednotiek na segment (*3) (ALF111 sa počíta ako jedna jednotka) (*4) |
| Komunikačné funkcie | Funkcia LAS, funkcia hodinového majstra |
| Dvojitá redundancia | Povolené nastaviť dve jednotky ALF111 inštalované v pripojených slotoch v tej istej uzlovej jednotke |
| Prúdový odber | 0,5 A alebo menej |
| Hmotnosť | Približne 0,40 kg |
Model a kódy prípon/možností
ALF111-S00 S1 obsahuje nasledujúce konfiguračné detaily:
| Kategória | Podrobnosti |
|---|---|
| Model | Komunikačný modul ALF111 Foundation Fieldbus (N-IO/FIO) |
| Kódy prípon |
|
