Product Description
Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/číslo dielu |

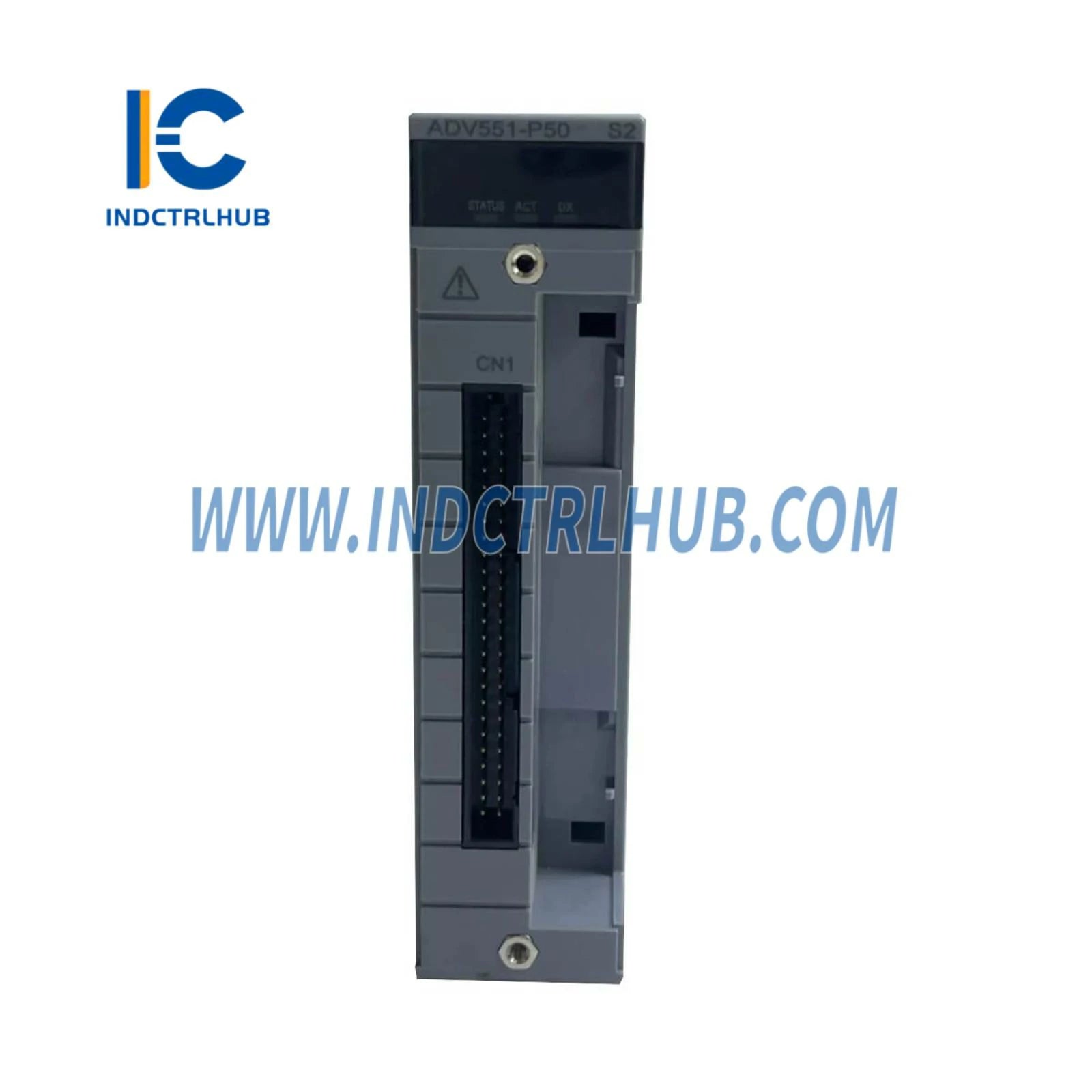

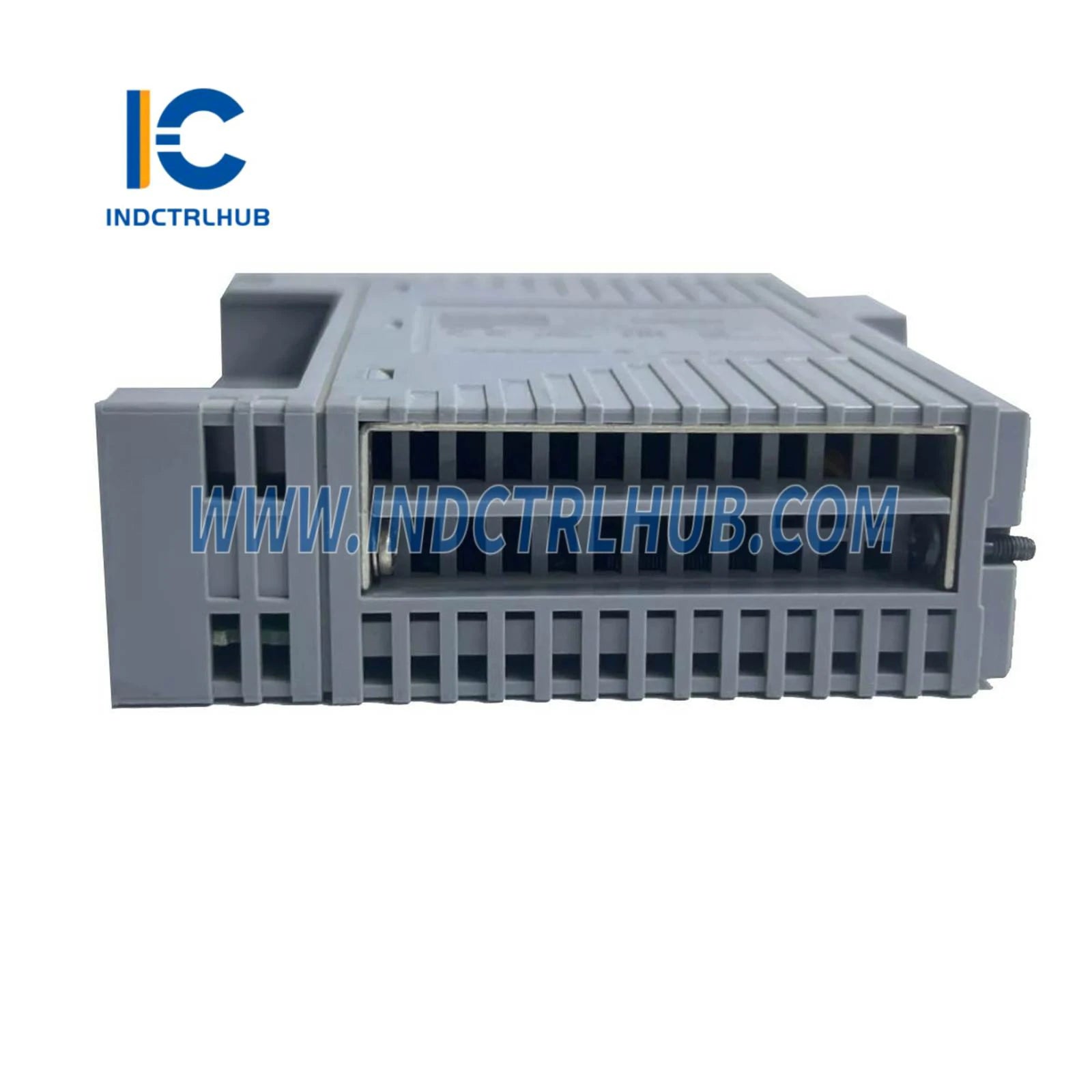

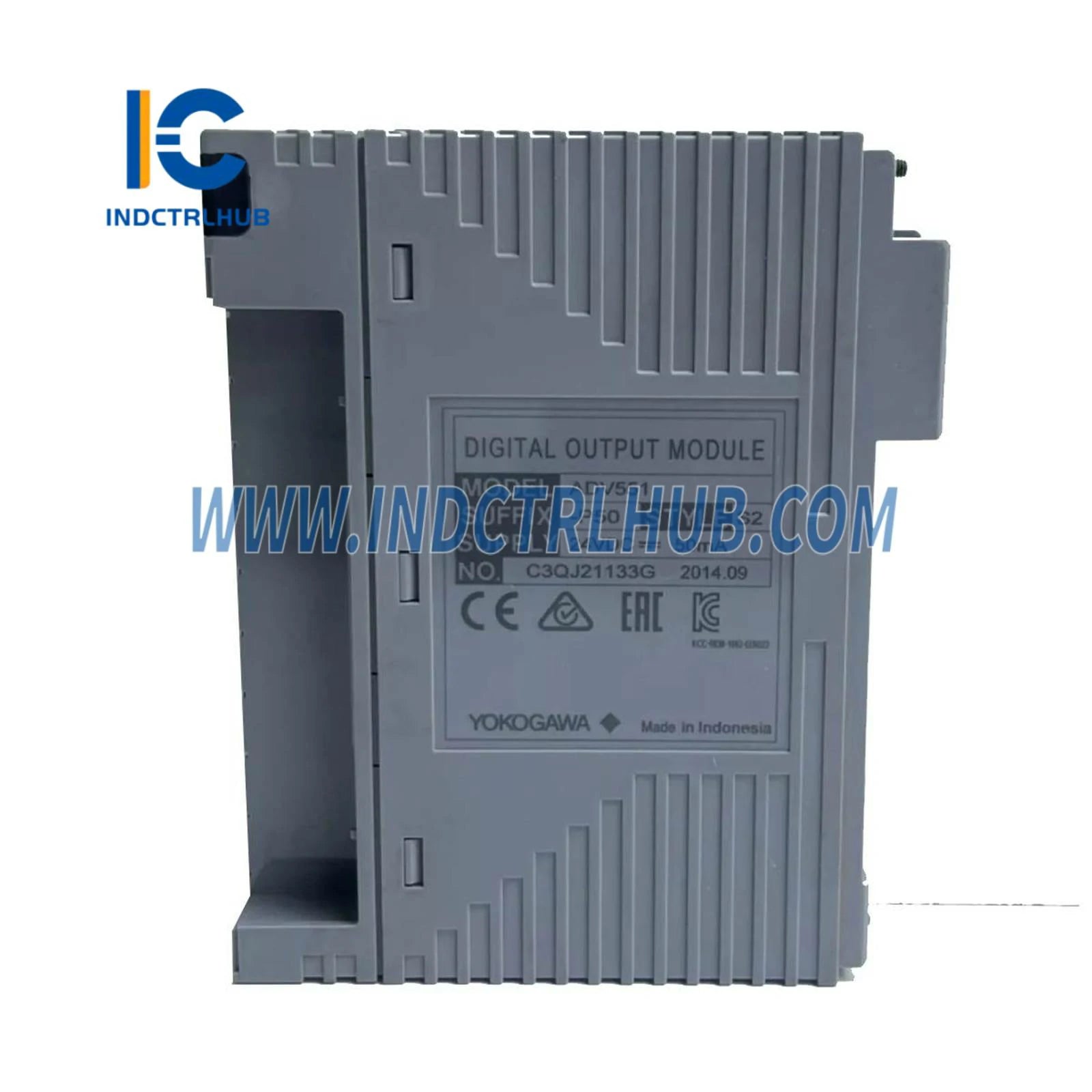

ADV551-P50 S2 |
|
Popis |
Digitálny výstupný modul (32-kanálový, 24 V DC, izolovaný) |
Špecifikácie
|
Položka |
ADV551-P |
|---|---|
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V jednosmerného prúdu |
|
Hodnotenie externého napájania |
24 V jednosmerného prúdu, 50 mA |
|
Rozsah napätia externého napájania |
20,4 až 26,4 V DC |
|
Výstupné napätie zapnutia (maximálne) |
2 V jednosmerného prúdu |
|
Únikový prúd (maximálny, keď je výstup vypnutý) |
0,1 mA |
|
Výstupný formát |
Prúdový odber |
|
Maximálny zaťažovací prúd (*1) |
100 mA/kanál, 26,4 V |
|
Odolné napätie |
2 kV striedavého prúdu (medzi výstupným signálom a systémom, na 1 minútu) 500 V striedavého prúdu (medzi spoločnými, na 1 minútu, spoločná mínus (-) strana každých 16 kanálov) |
|
Funkcie |
Výstup stavu, výstup šírky impulzu, časovo proporcionálny výstup |
|
Čas odozvy výstupu |
3 ms alebo menej (pre stavový výstup) 10 ms alebo menej (pre zmiešané výstupy stavu a impulzov) |
|
Šírka impulzu |
8 ms až 7200 s |
|
Rozlíšenie šírky impulzu |
8 ms (pridané oneskorenie zapnutia/vypnutia max. 1 ms) |
|
Maximálny odber prúdu |
700 mA (5 V DC) 60 mA (externé napájanie) |
|
Hmotnosť |
Približne 0,20 kg |
|
Externé pripojenie |
Terminál tlakovej svorky, špeciálny kábel (AKB331), kábel s MIL konektorom |
Varianty modelu
|
Kódy prípon |
Popis |
|---|---|
|
-P |
S funkciou výstupu šírky impulzu / funkciou časovo proporcionálneho výstupu |
|
5 |
Bez zobrazenia stavu; Bez ochrany proti výbuchu |
|
6 |
So zobrazením stavu; Bez ochrany proti výbuchu |
|
E |
Bez zobrazenia stavu; S ochranou proti výbuchu |
|
F |
So zobrazením stavu; S ochranou proti výbuchu |
|
0 |
Základný typ |
|
3 |
So štandardnou možnosťou ISA G3 a možnosťou teploty (-20 až 70 °C) |
Dostupné možnosti
|
Kódy voliteľných funkcií |
Popis |
|---|---|
|
/D5A00 |
S KS káblovým rozhraním adaptéra pre 32-kanálový digitálny (Model: ATD5A-00) |
|
/D5S00 |
S tlakovo upínacím svorkovnicovým blokom pre digitálny výstup (Model: ATD5S-00) |
|
/D5S10 |
S tlakovo upínacím svorkovnicovým blokom pre digitálny výstup (tlmič prepätia) (Model: ATD5S-10) |
|
/D5D00 |
S dvojitým tlakovo upínacím svorkovnicovým blokom pre digitálny výstup (Model: ATD5D-00) |
|
/D5D10 |
S dvojitým tlakovo upínacím svorkovnicovým blokom pre digitálny výstup (tlmič prepätia) (Model: ATD5D-10) |
|
/CCC01 |
S krytom konektora pre MIL kábel (Model: ACCC01) |
