Prehľad produktu

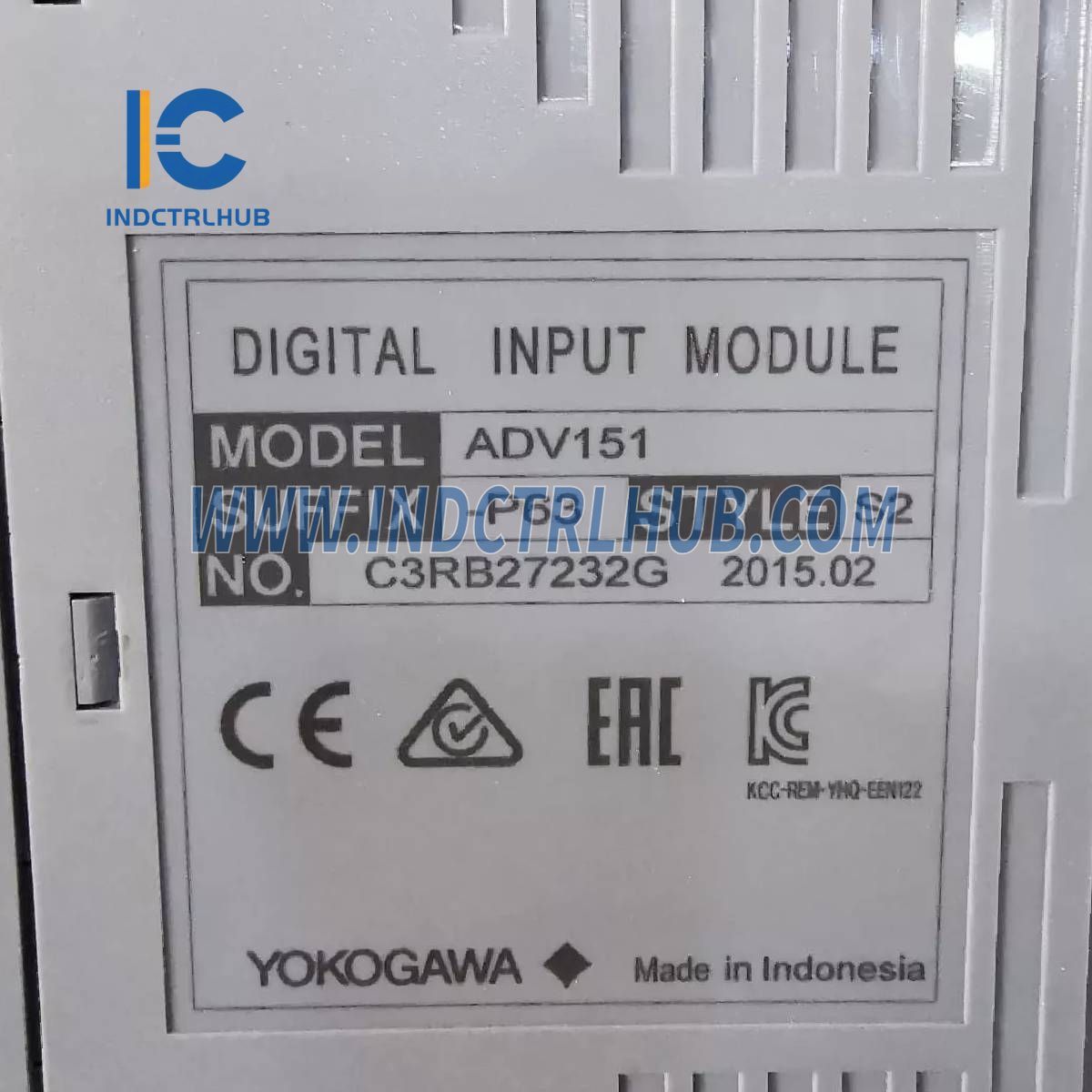

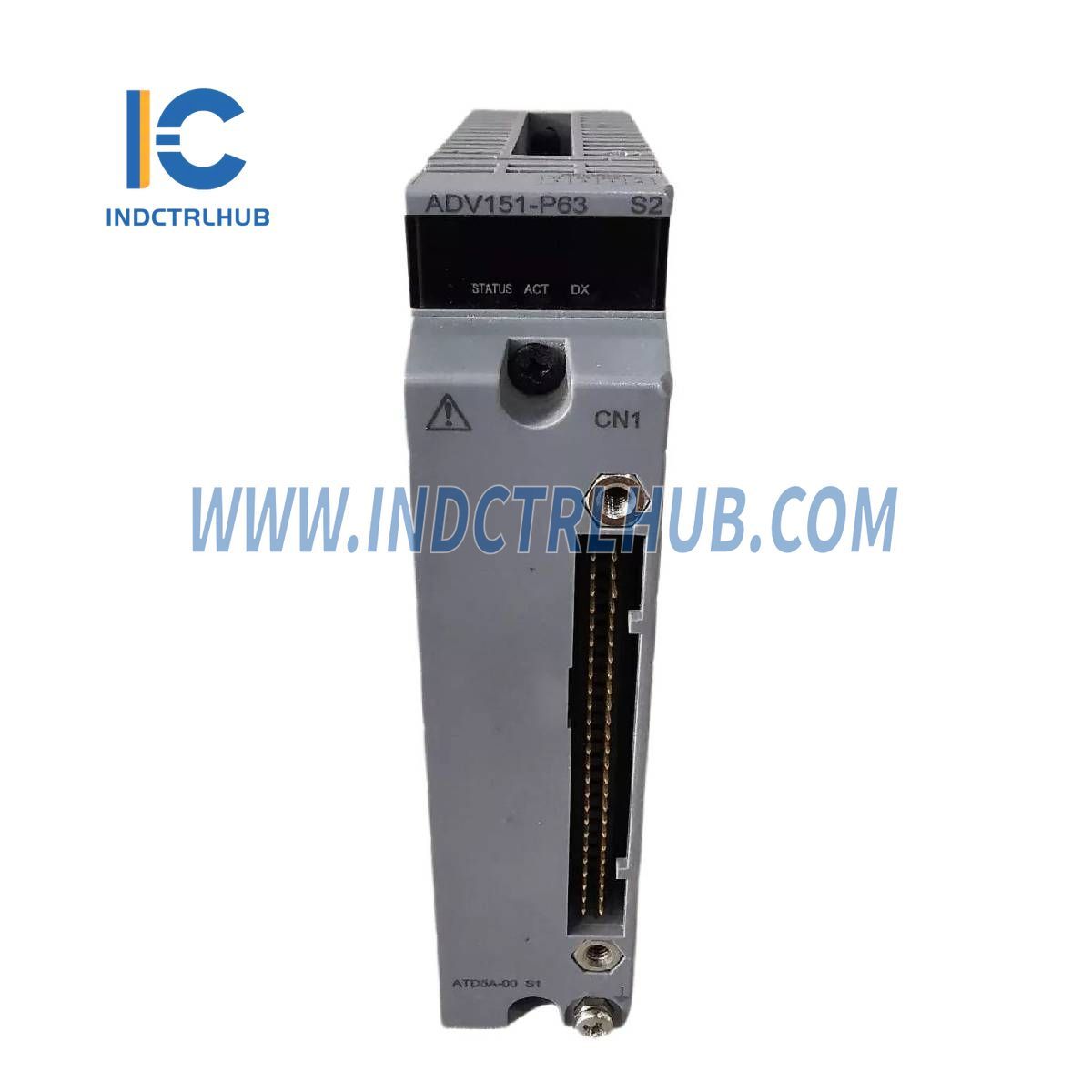

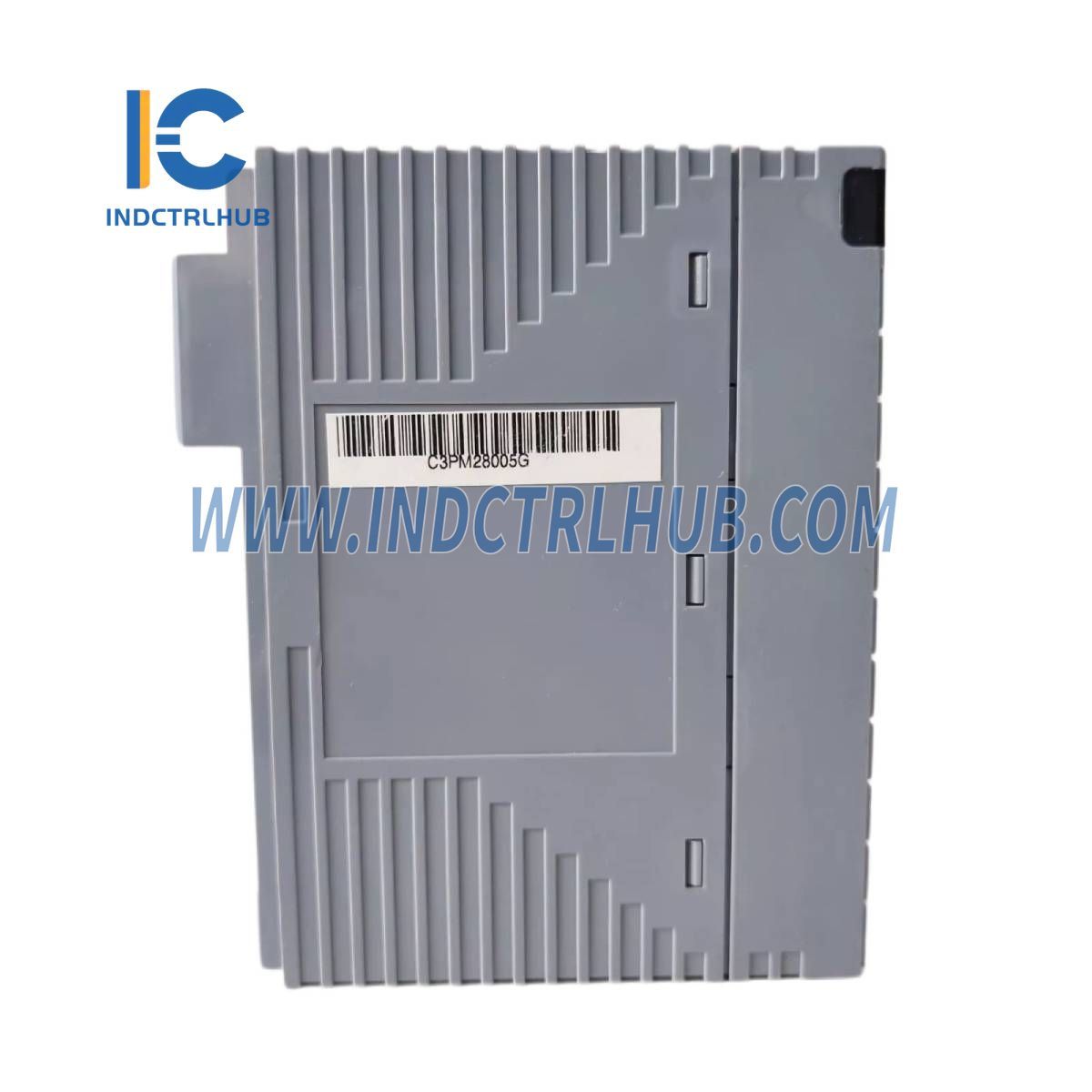

Yokogawa ADV151-P63 je digitálny vstupný modul navrhnutý na príjem 32-kanálových 24 V DC ON/OFF signálov. Podporuje duálnu redundantnú konfiguráciu a zahŕňa funkciu vstupu tlačidla s normou ISA Standard G3 a možnosťami rozšíreného teplotného rozsahu, čo ho robí vhodným pre robustné priemyselné aplikácie.
Technické špecifikácie
Digitálny vstupný modul ADV151-P63 má nasledujúce špecifikácie (platí pre ADV151-P, pokiaľ nie je uvedené inak):
| Položka | Špecifikácia |
|---|---|
| Model | ADV151-P |
| Počet vstupných kanálov | 32 |
| Menovacie vstupné napätie (*2) | 24 V DC (sink/source) |
| Vstupné zapínacie napätie | 18 až 26,4 V DC |
| Vstupné vypínacie napätie | 5,0 V DC alebo menej |
| Vstupný prúd (pri menovitom vstupnom napätí) | 4,1 mA ±20 % / kanál |
| Maximálne prípustné vstupné napätie | 30,0 V DC |
| Odolné napätie | Medzi vstupným signálom a systémom: 2 kV AC, po dobu 1 minúty Medzi spoločnými vodičmi: 500 V AC, po dobu 1 minúty, spoločný pre každých 16 kanálov (*3) |
| Funkcie |
Stavový vstup: Funkcia na detekciu stavu ZAP/VYP Vstup tlačidla: Funkcia na počítanie hrán tlačidla |
| Čas odozvy vstupu | 8 ms alebo menej (pre stavový vstup) |
| Minimálny čas detekcie ON | 20 ms (pre vstup tlačidla) |
| Maximálny ON/OFF cyklus | 25 Hz (pre vstup tlačidla) |
| Maximálny odber prúdu | 500 mA (5 V DC) |
| Hmotnosť | Približne 0,30 kg |
| Externé pripojenie | Svorka na tlakový kábel, špeciálny kábel (AKB331), MIL konektorový kábel |
Model a kódy prípon/možností
ADV151-P63 obsahuje nasledujúce konfiguračné detaily:
| Kategória | Podrobnosti |
|---|---|
| Model | ADV151 Digitálny vstupný modul (32-kanálový, 24 V DC, izolovaný) |
| Kódy prípon |
|
