Product Description
Prehľad produktu

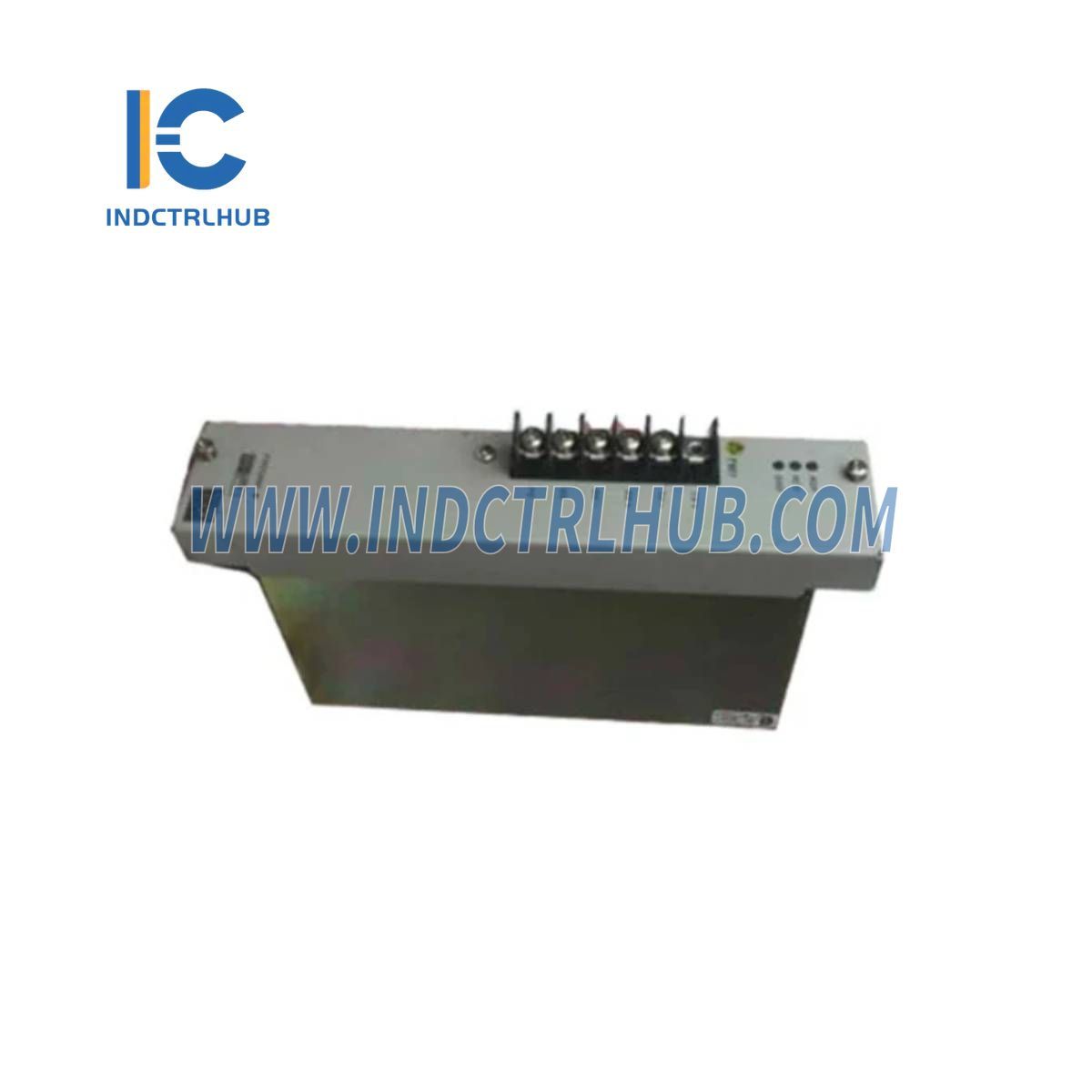

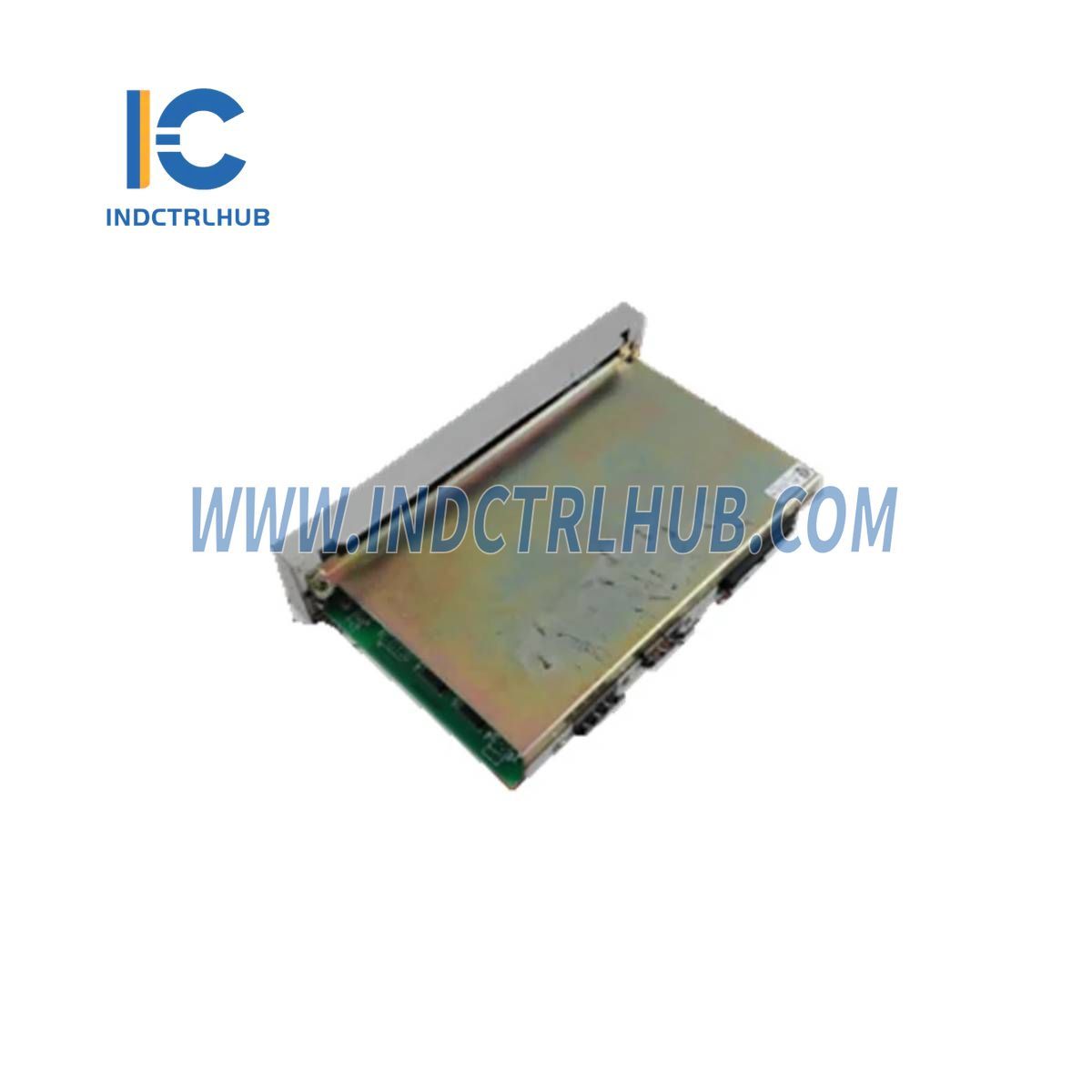

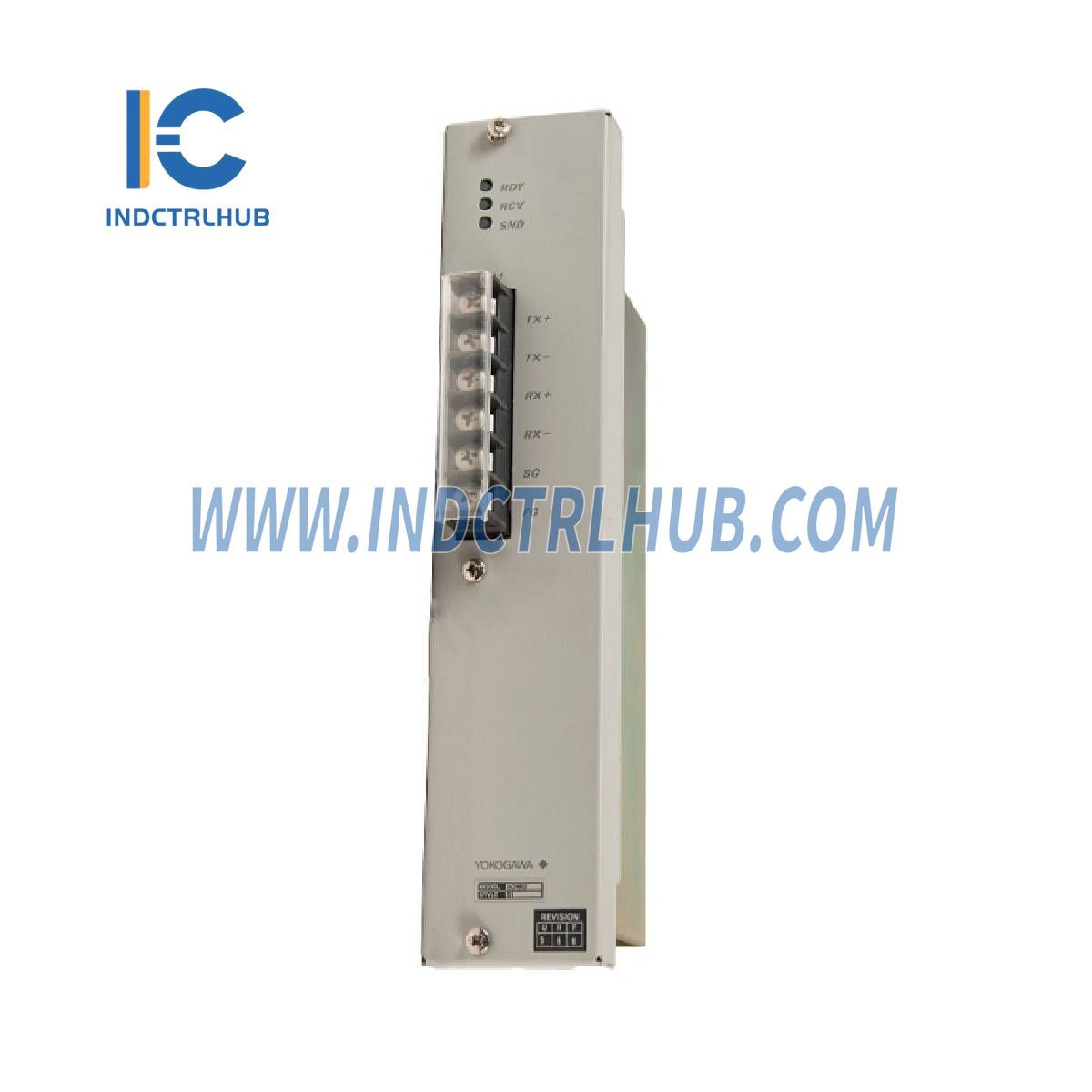

Yokogawa ACM12 RS422/485 je komunikačný modul RS422/485 navrhnutý na odosielanie a prijímanie dát do/z podsystémov, ako sú PLC, cez sériové komunikačné obvody. S balíkmi pre komunikáciu podsystémov podporuje bodové aj viacbodové pripojenia, čo z neho robí všestranné riešenie pre priemyselné komunikačné potreby.
Technické špecifikácie
Komunikačný modul ACM12 RS422/485 má nasledujúce špecifikácie:
| Položka | Špecifikácia |
|---|---|
| Model | ACM12 |
| Rozhranie | RS-422 alebo RS-485 (1 port) |
| Spôsob pripojenia | Bod-bod, viacbodový |
| Spôsob komunikácie | Polovičný duplex |
| Spôsob synchronizácie | Štart-stop synchronizácia |
| Rýchlosť komunikácie | 1200/2400/4800/9600/19200 bps |
| Prenosový kód | ASCII/binárne |
| Dĺžka znaku | 7/8 bit |
| Dĺžka stop bitu | 1/2 bit |
| Kontrola parity | Žiadna/nepárna/párna (Poznámka: „Žiadna parita“ nemôže byť špecifikovaná pri 19200 bps) |
| Keď je prijatý signál po prenose dát | 1 ms |
| Prenosová vzdialenosť | Max. 1200 m (celková dĺžka) |
| Spôsob inštalácie | Inštalované v hniezde komunikačného modulu (Nedá sa kombinovať s ACF11; dá sa kombinovať s ACM11) |
| Zapojenie | 3 páry tieneného kábla alebo AKB161 (kábel na pripojenie ACM12 s FA500; max. 100 m) |
| Spôsob pripojenia | Pripojené k svorkovnici (6 pólov) s M4 skrutkami |
| Prúdový odber | 1 A (5,0 V DC) |
