Product Description
Prehľad

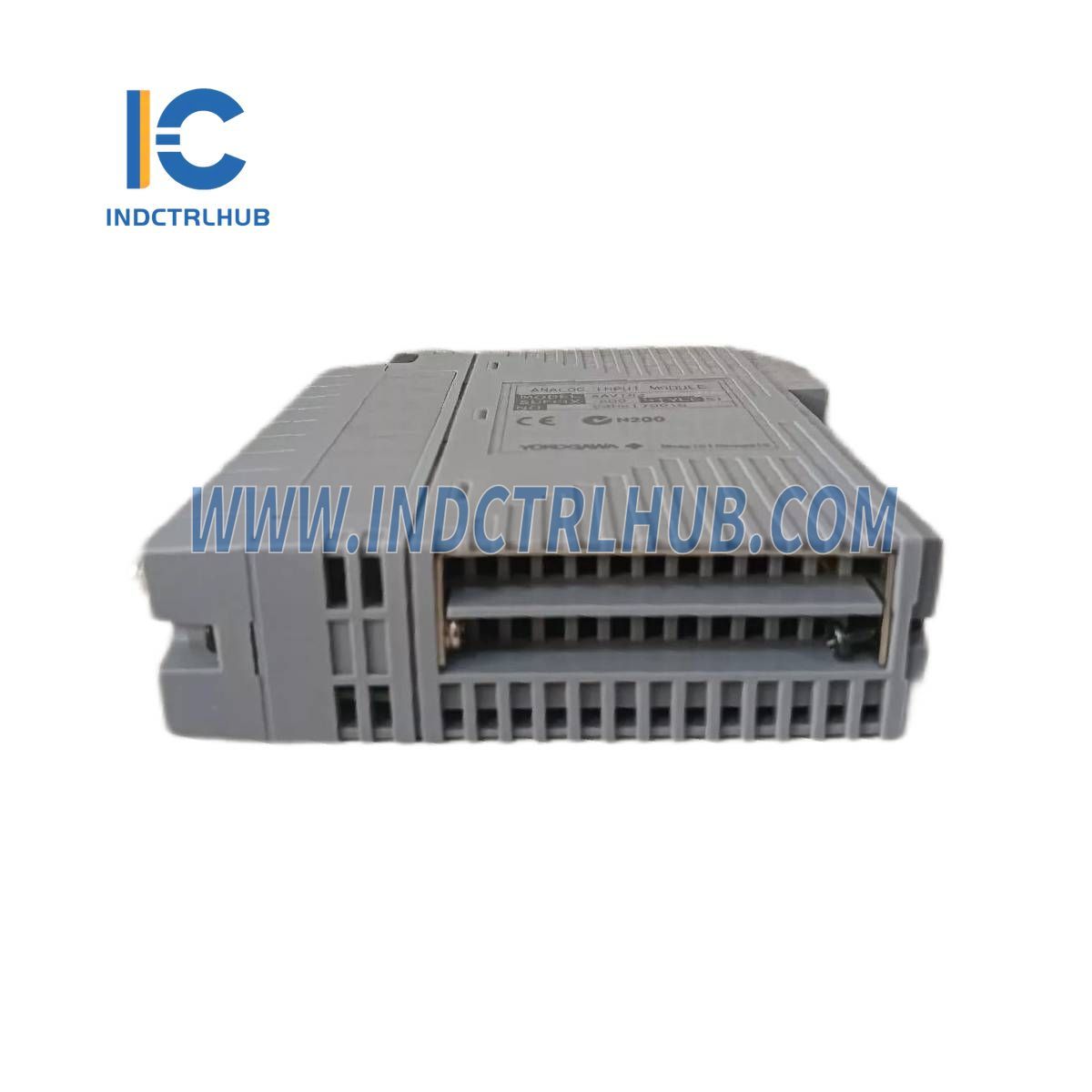

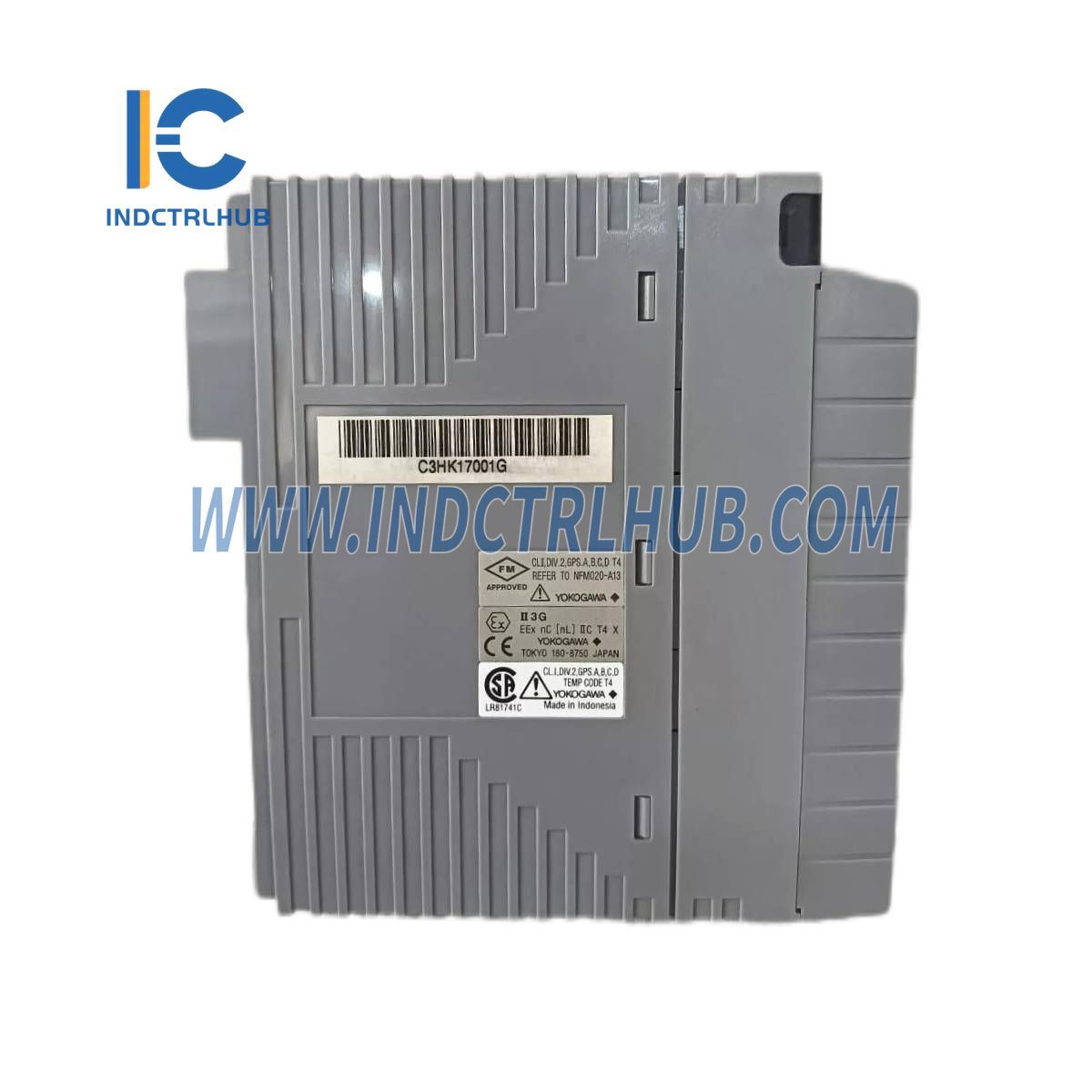

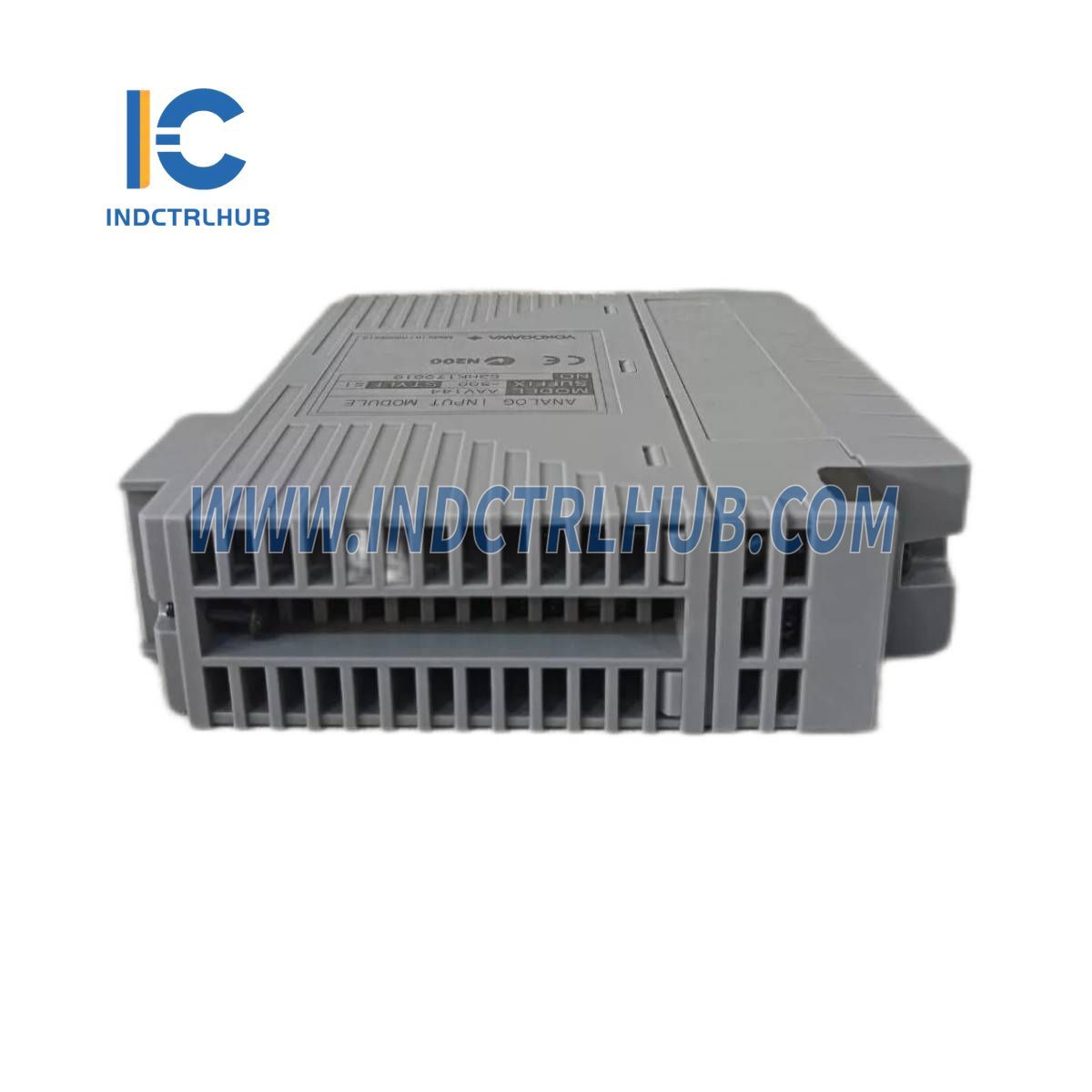

Modul AAV144-S50/A4S10 je navrhnutý tak, aby spĺňal prísne požiadavky priemyselných vstupov napätia systémov. S 16 izolovanými kanálmi tento modul poskytuje presné merania vstupného napätia z oboch 1 až 5 V a -10 až 10 V signálov. Vďaka vysokému izolačnému napäťovému odolaniu zabezpečuje bezpečnosť a stabilitu v náročných podmienkach. Jeho flexibilita pre dvojitú redundantnú konfiguráciu umožňuje vysoko spoľahlivé a odolné nastavenie, ideálne pre kritické aplikácie vyžadujúce vysokú dostupnosť.
Výhody
-
Vysoká presnosť: Dosahuje úrovne presnosti ±4 mV pre 1 až 5 V signály a ±20 mV pre -10 až 10 V signály, zabezpečujúc spoľahlivé merania.
-
Rýchla odozva: Výkon v reálnom čase s rýchlosťou aktualizácie dát 10 ms.
-
Vynikajúca izolácia: Zabezpečuje spoľahlivú prevádzku s izoláciou 1500 V AC, chrániac citlivé zariadenia.
-
Flexibilné pripojenie: Ponúka viacero možností vonkajšej komunikácie, vrátane svorkov na tlakové svorky, MIL konektorov a špeciálnych káblov.
-
Dvojitá redundantná schopnosť: Optimalizované pre dvojitú redundantnú konfiguráciu, zvyšujúcu odolnosť systému.
-
Teplotná kompenzácia: Presný výkon s minimálnym posunom, aj pri kolísajúcich teplotách.
Kľúčové vlastnosti a špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Počet kanálov | 16 izolovaných |
| Vstupný rozsah | 1 až 5 V alebo -10 až 10 V |
| Vstupný odpor | 1 MΩ (Zapnuté napájanie), 200 kΩ (Vypnuté napájanie) |
| Rýchlosť aktualizácie dát | 10 ms |
| Teplotný drift | ±4 mV/10˚C (1 až 5 V), ±20 mV/10˚C (-10 až 10 V) |
| Odolné napätie | 1500 V AC (1 min) |
| Maximálny prúdový odber | 500 mA (5 V DC) |
| Hmotnosť | 0,2 kg |
| Externé pripojenia | Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
Informácie o modeli a objednávaní
Model: AAV144-S50/A4S10
Popis: Vstupný modul napätia (-10 až +10 V, 16 kanálov, izolovaný)
Kódy prípon
-
-S: štandardný model
-
5: Bez ochrany proti výbuchu
-
0: Základný typ
Kódy voliteľných funkcií
-
/A4S10: svorkovnicový blok na tlakové svorky pre analógové s ochranou proti prepätiu [Model: ATA4S-10]
