Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI543-H00 S1 |
|
Popis |
Analógový výstupný modul (4–20 mA, 16-kanálový, izolovaný, HART, podpora redundancie) |
🔹 Popis

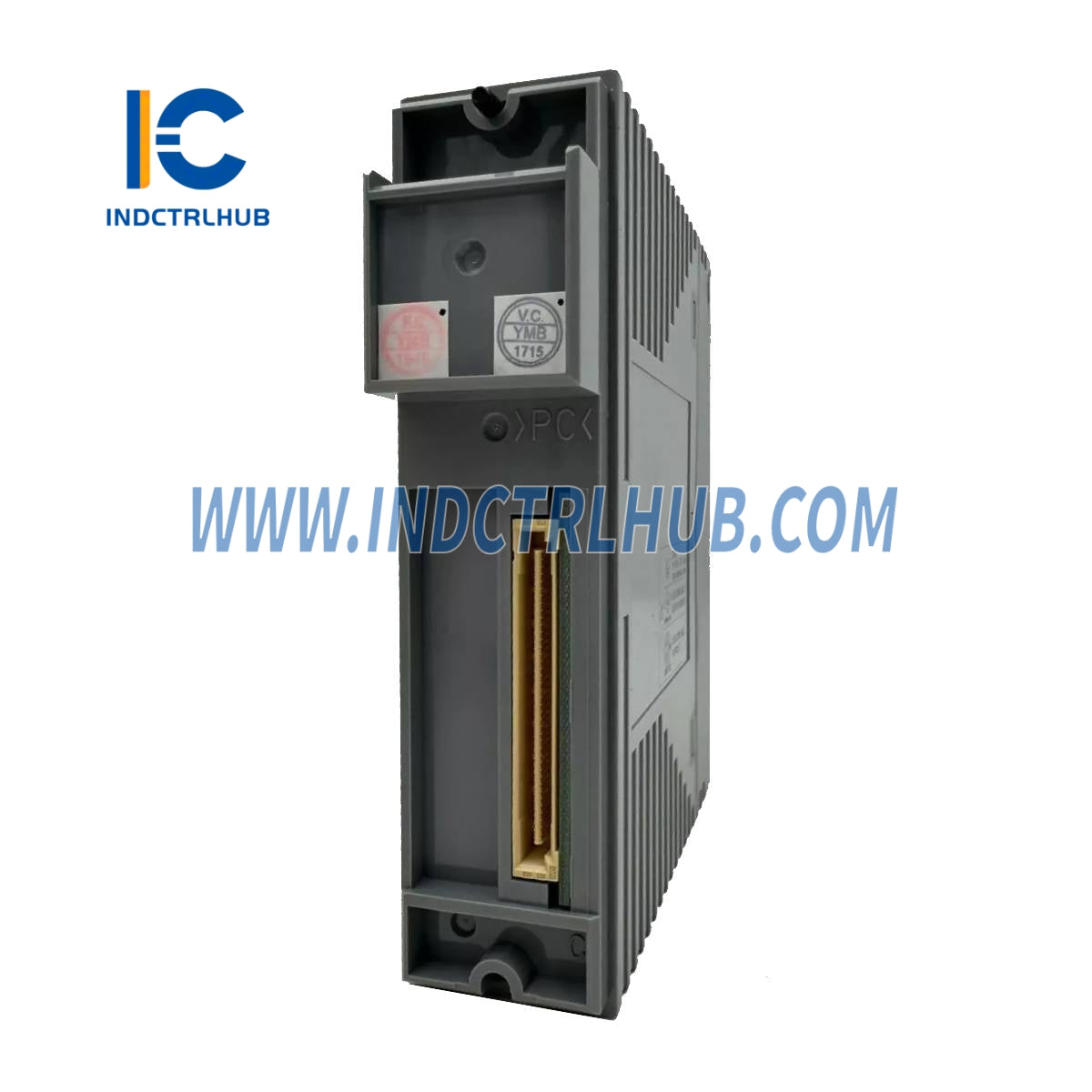

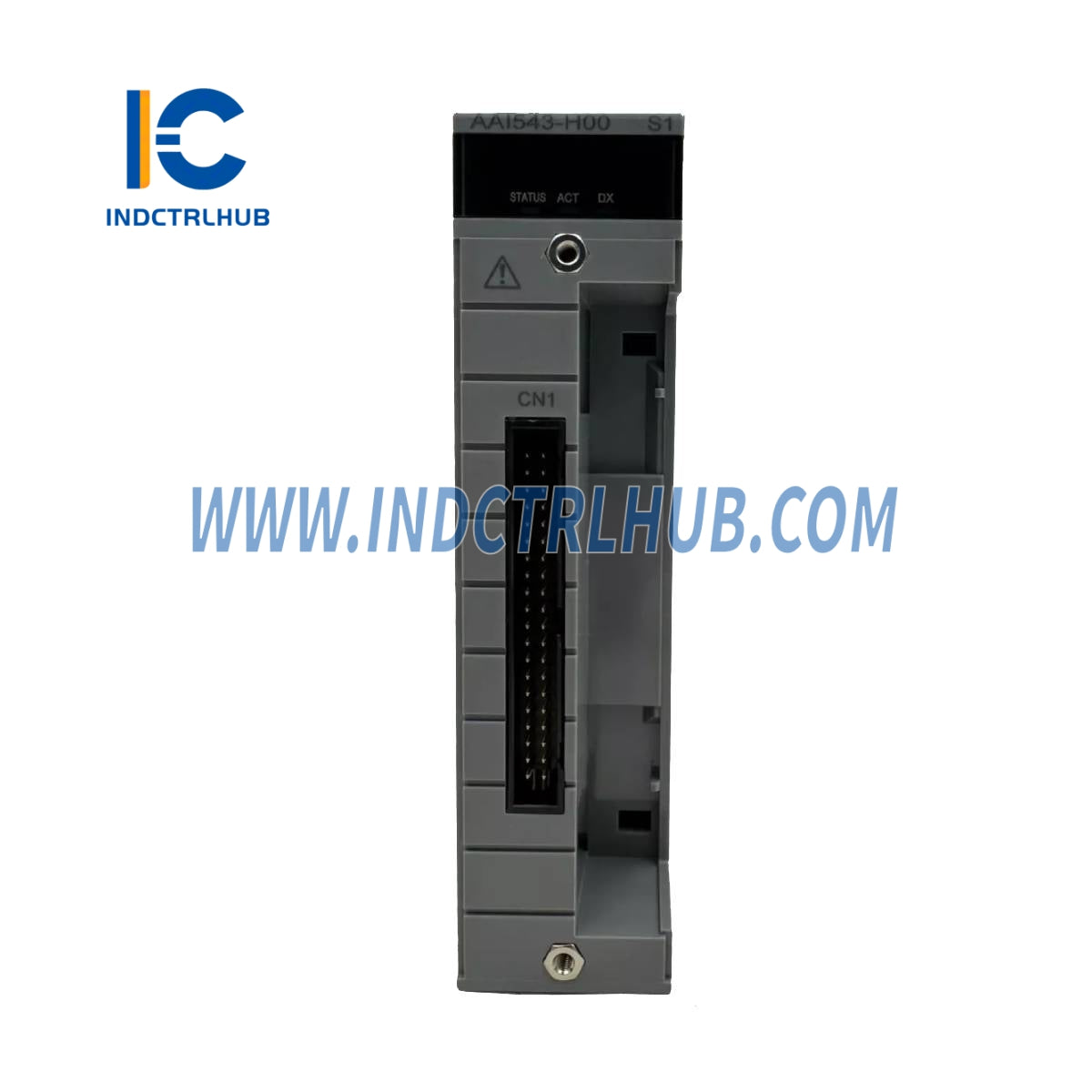

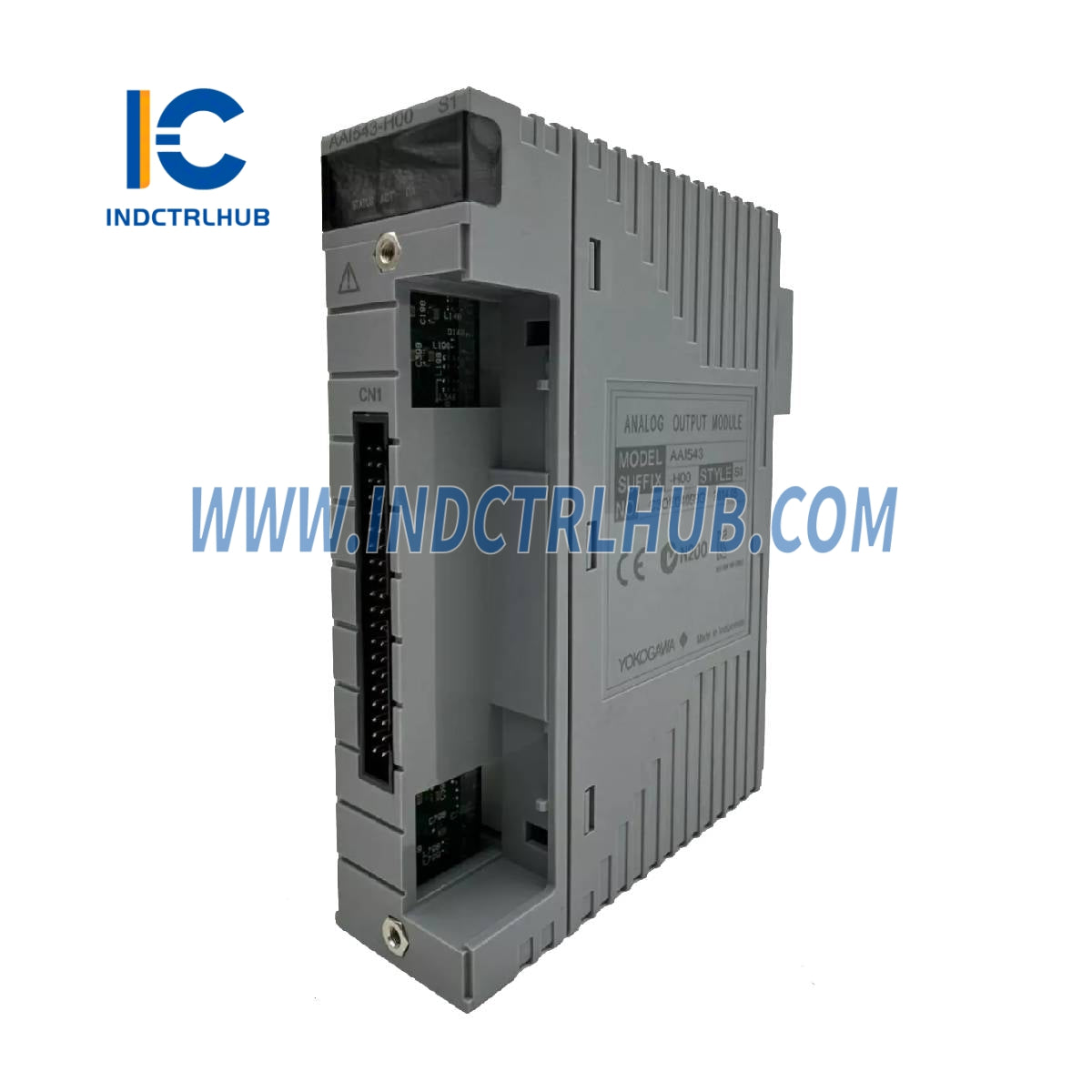

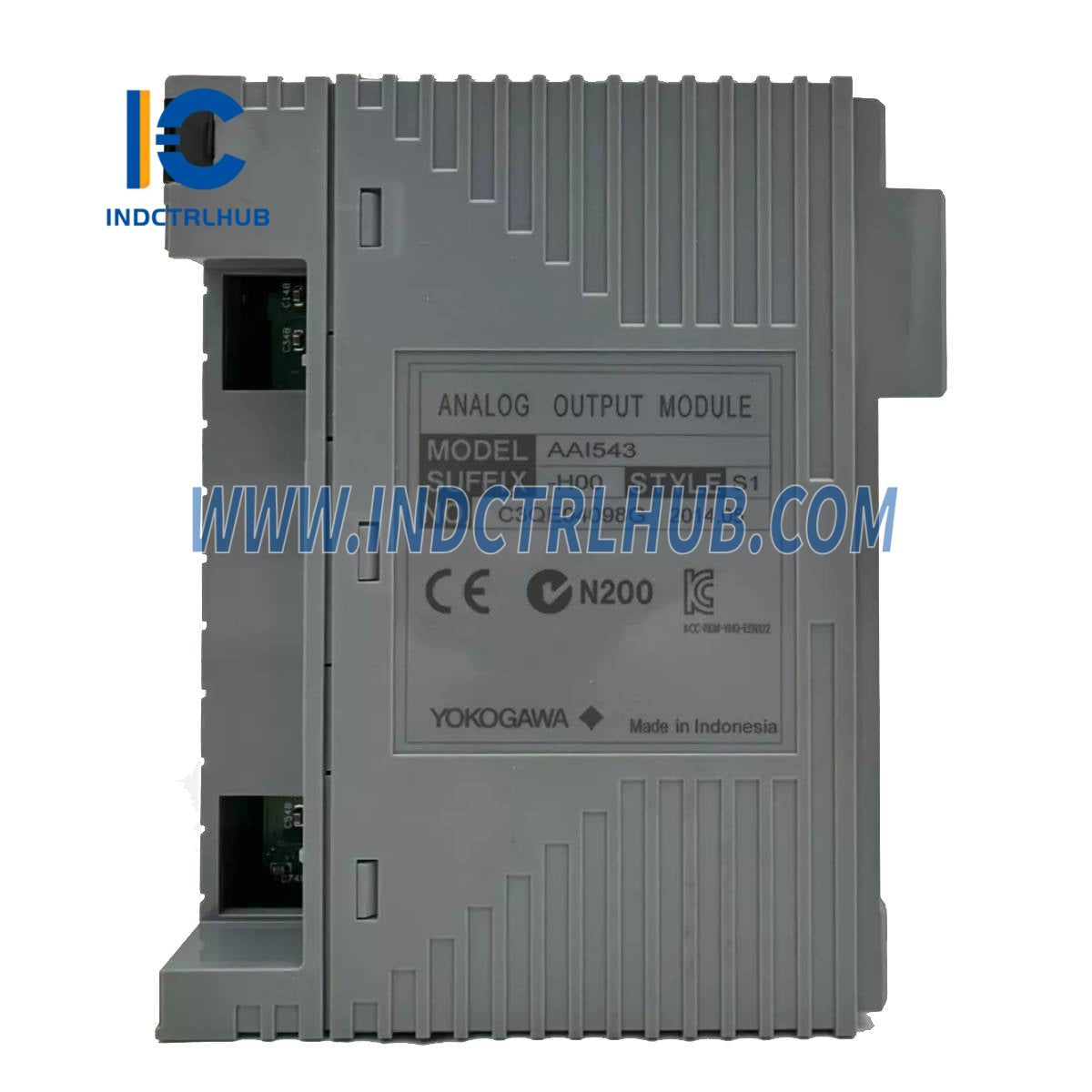

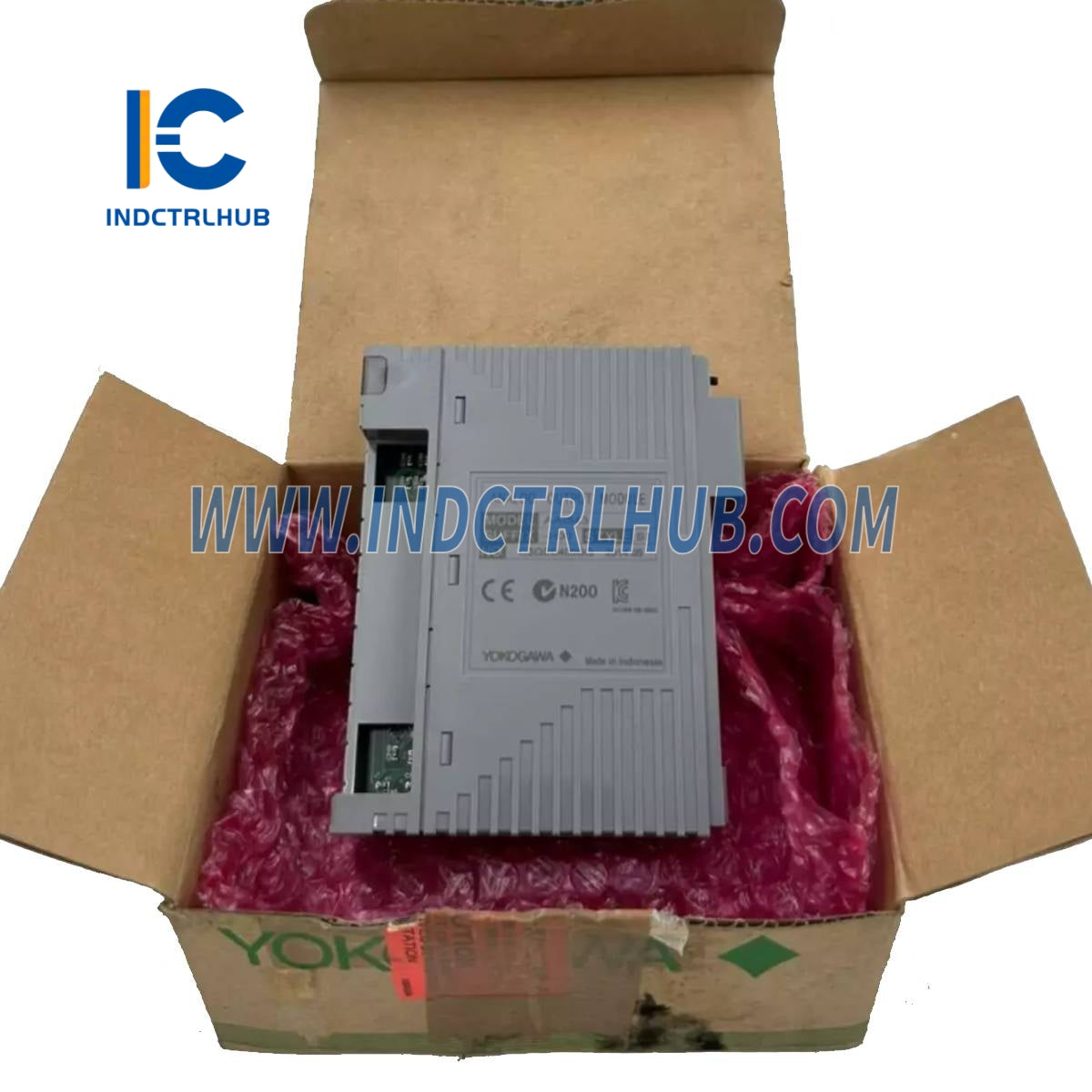

The AAI543-H00 S1 je 16-kanálový analógový výstupný modul navrhnutý na poskytovanie 4–20 mA izolovaných signálov s podporou duálnych redundantných konfigurácií. Táto konkrétna varianta zahŕňa podporu digitálnej komunikácie HART čo ju robí vhodnou pre aplikácie vyžadujúce diaľkovú diagnostiku a konfiguráciu.
🔹 Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Model |
AAI543 |
|
Výstupné kanály |
16, izolovaných – podporuje štandardné prepínanie v redundantnej konfigurácii |
|
Výstupný signál |
4 až 20 mA |
|
Medzné napätie |
1500 V AC (výstup ↔ systém), 1 minúta |
|
Povolený odpor záťaže |
0 až 750 Ω |
|
Detekcia prerušenia obvodu |
Menej ako 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Teplotný drift |
±16 µA na 10 ˚C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel KS1 |
|
HART komunikácia |
Dostupné (zahrnuté v tomto modeli: -H) |
🔹 Rozpis modelu
|
Kód |
Význam |
|---|---|
|
-H |
S digitálnou komunikáciou (protokol HART) |
|
0 |
Základný typ (bez ISA G3 alebo rozšíreného teplotného rozsahu) |
|
S1 |
Interné označenie, často označuje verziu softvéru/firmvéru alebo revíziu hardvéru |
🔹 Voliteľné príslušenstvo (k dispozícii podľa potreby)
|
Kód možnosti |
Popis |
|---|---|
|
/K4A00 |
Adaptér rozhrania káblov KS [ATK4A-00] |
|
/A4S00 |
Tlakový svorkovnicový blok [ATA4S-00] |
|
/A4S10 |
Tlakový svorkovnicový blok s tlmičom prepätia [ATA4S-10] |
|
/A4D00 |
Dvojitý tlakový svorkovnicový blok [ATA4D-00] |
|
/A4D10 |
Dvojitý tlakový svorkovnicový blok s tlmičom prepätia [ATA4D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [ACCC01] |
