Product Description
Prehľad produktu

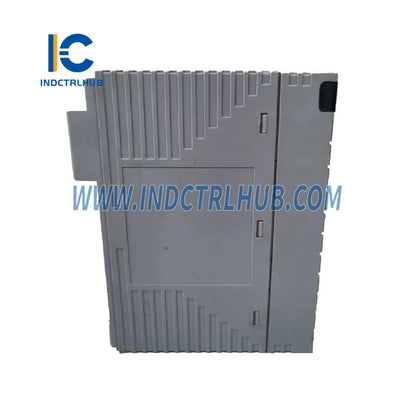

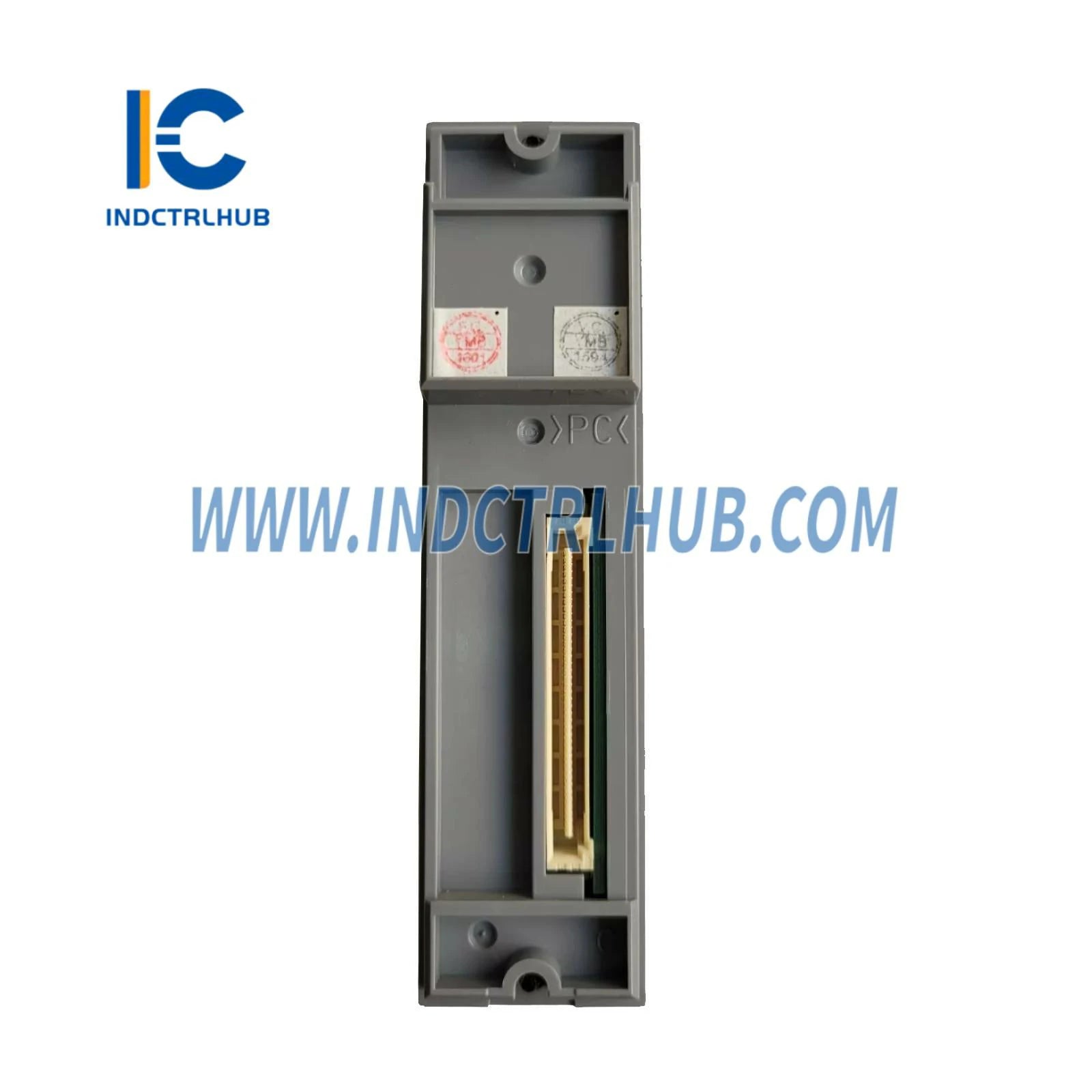

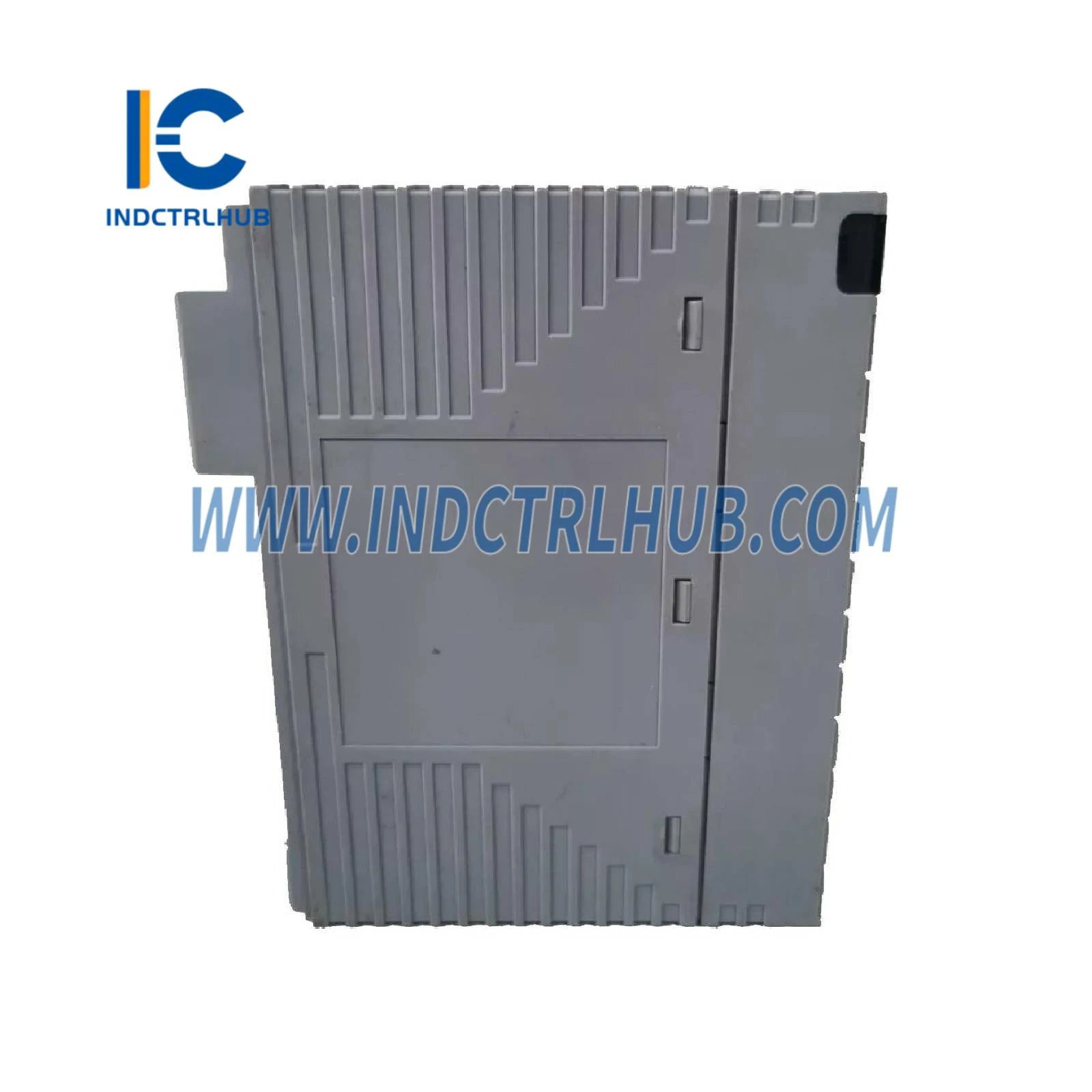

- Yokogawa AAI143-S53A4S00 je analógový vstupný modul navrhnutý na spracovanie 16 izolovaných vstupov so signálmi 4 až 20 mA. Podporuje duálnu redundantnú konfiguráciu a obsahuje tlakovú svorkovnicu, čo z neho robí spoľahlivé a flexibilné riešenie pre priemyselné aplikácie vyžadujúce presné meranie prúdového vstupu.
Technické špecifikácie
- Analógový vstupný modul AAI143-S53A4S00 má nasledujúce špecifikácie:
| Položka | Špecifikácia |
|---|---|
| Model | AAI143 (*1) |
| Počet vstupných kanálov | 16, izolovaných |
| Vstupný signál | 4 až 20 mA |
| Povolený vstupný prúd | 24 mA |
| Odolné napätie | Medzi vstupom a systémom: 1500 V AC, po dobu 1 minúty (*4) |
| Vstupný odpor | Zapnutie napájania: 270 Ω (20 mA) až 350 Ω (4 mA) (*2) Vypnutie napájania: 500 kΩ alebo viac |
| Presnosť | ±16 µA |
| Obdobie aktualizácie dát | 10 ms |
| Napájanie vysielača | 19,0 V alebo viac (pri 20 mA) 25,5 V alebo menej (pri 0 mA) (Limit výstupného prúdu: 25 mA) (*5) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Posun spôsobený zmenou okolitých teplôt | ±16 µA/10 °C |
| Maximálny odber prúdu | 230 mA (5 V DC) 540 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externá komunikácia | Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
| HART komunikácia (*3) | Dostupné |
Model a kódy prípon/možností
AAI143-S53A4S00 obsahuje nasledujúce konfiguračné detaily:
| Kategória | Podrobnosti |
|---|---|
| Model | AAI143 Analógový vstupný modul (4 až 20 mA, 16-kanálový, izolovaný) |
| Kódy prípon |
|
| Kód možnosti |
|
