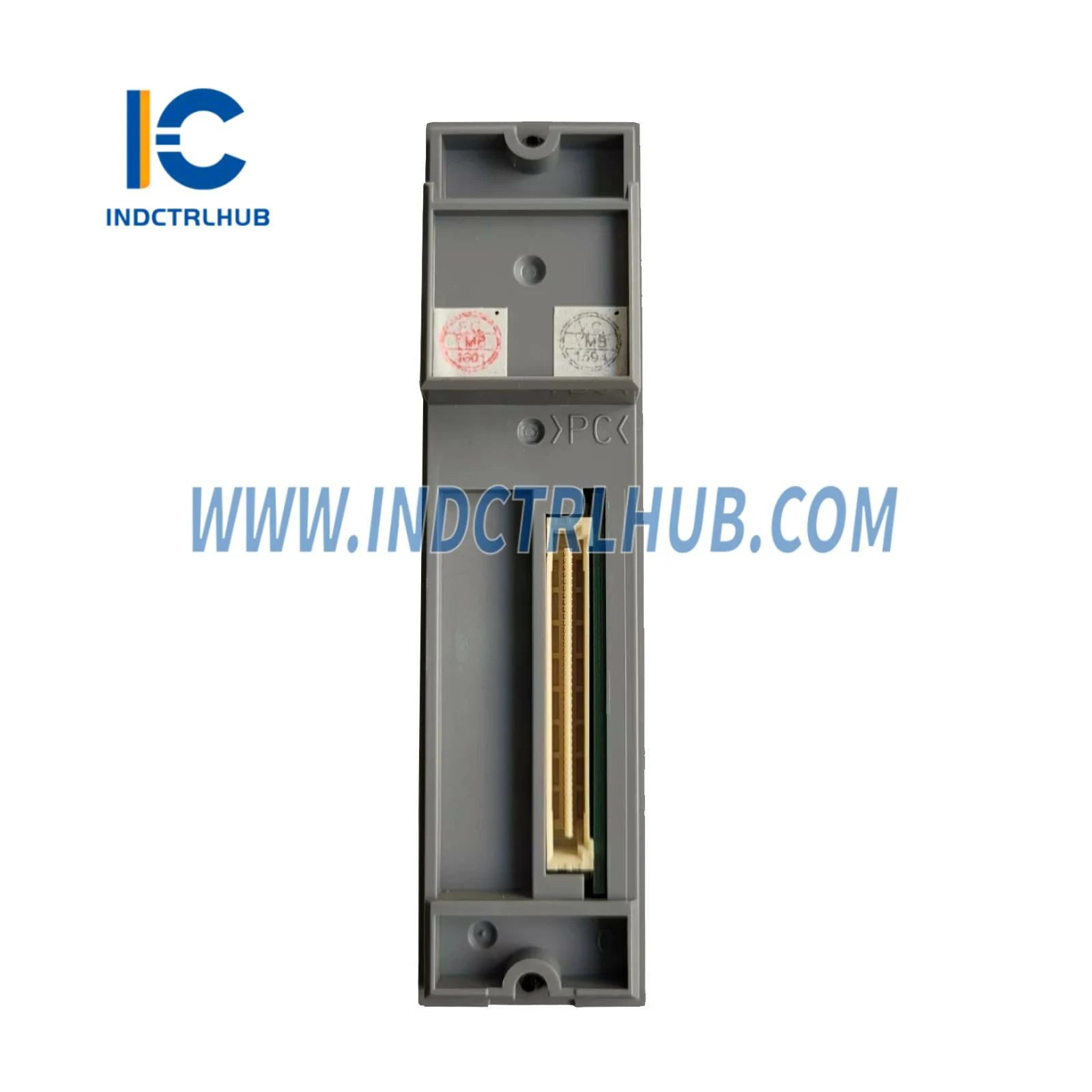

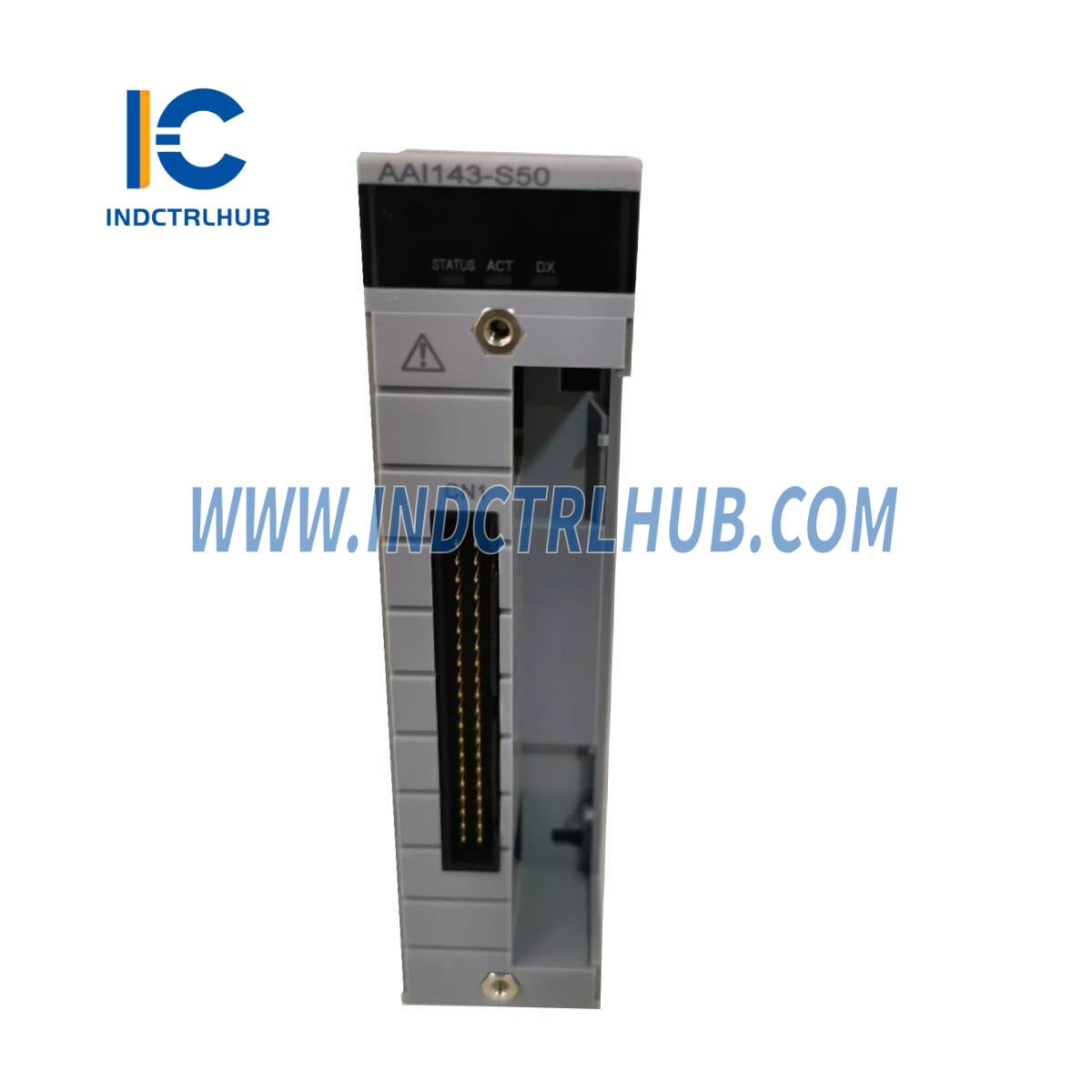

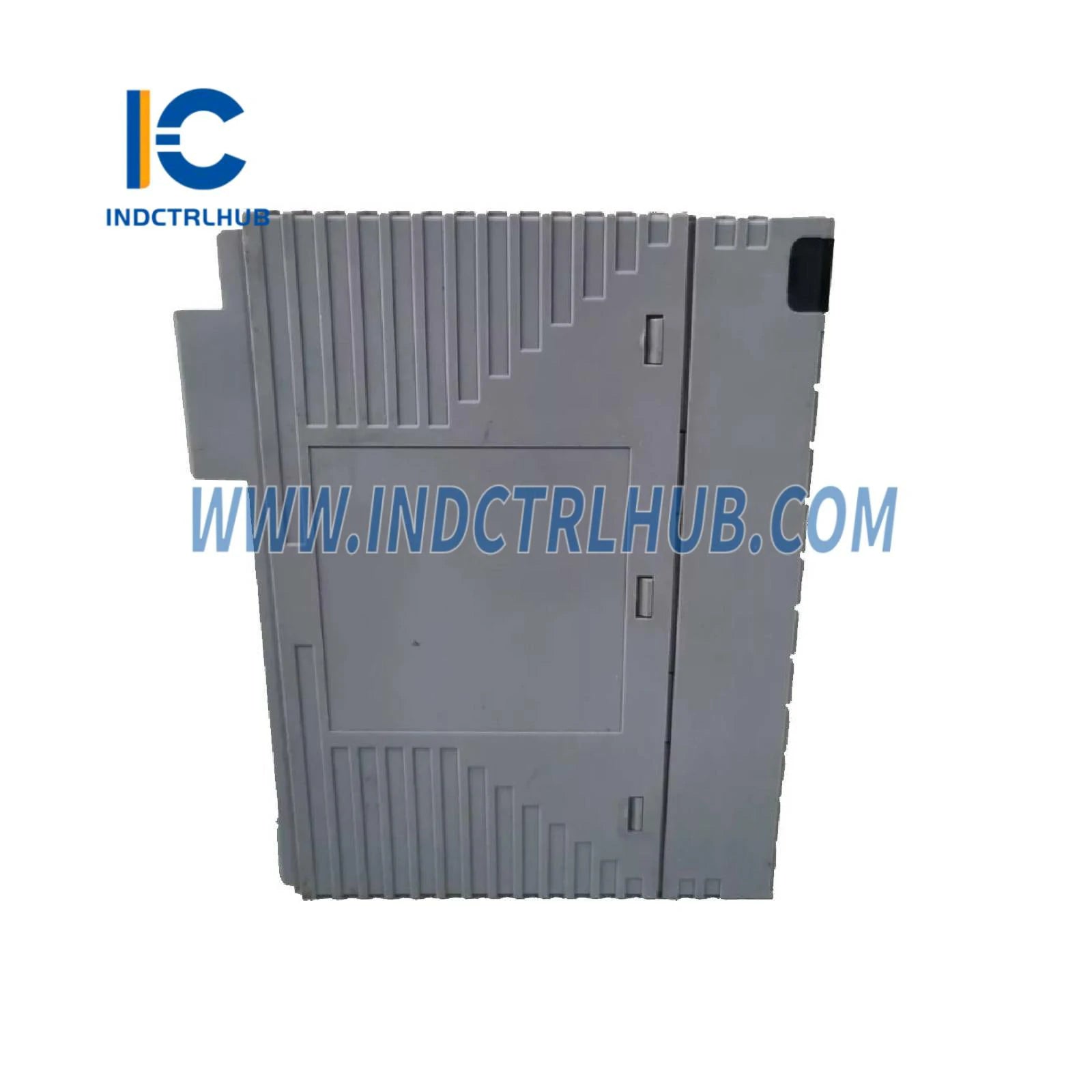

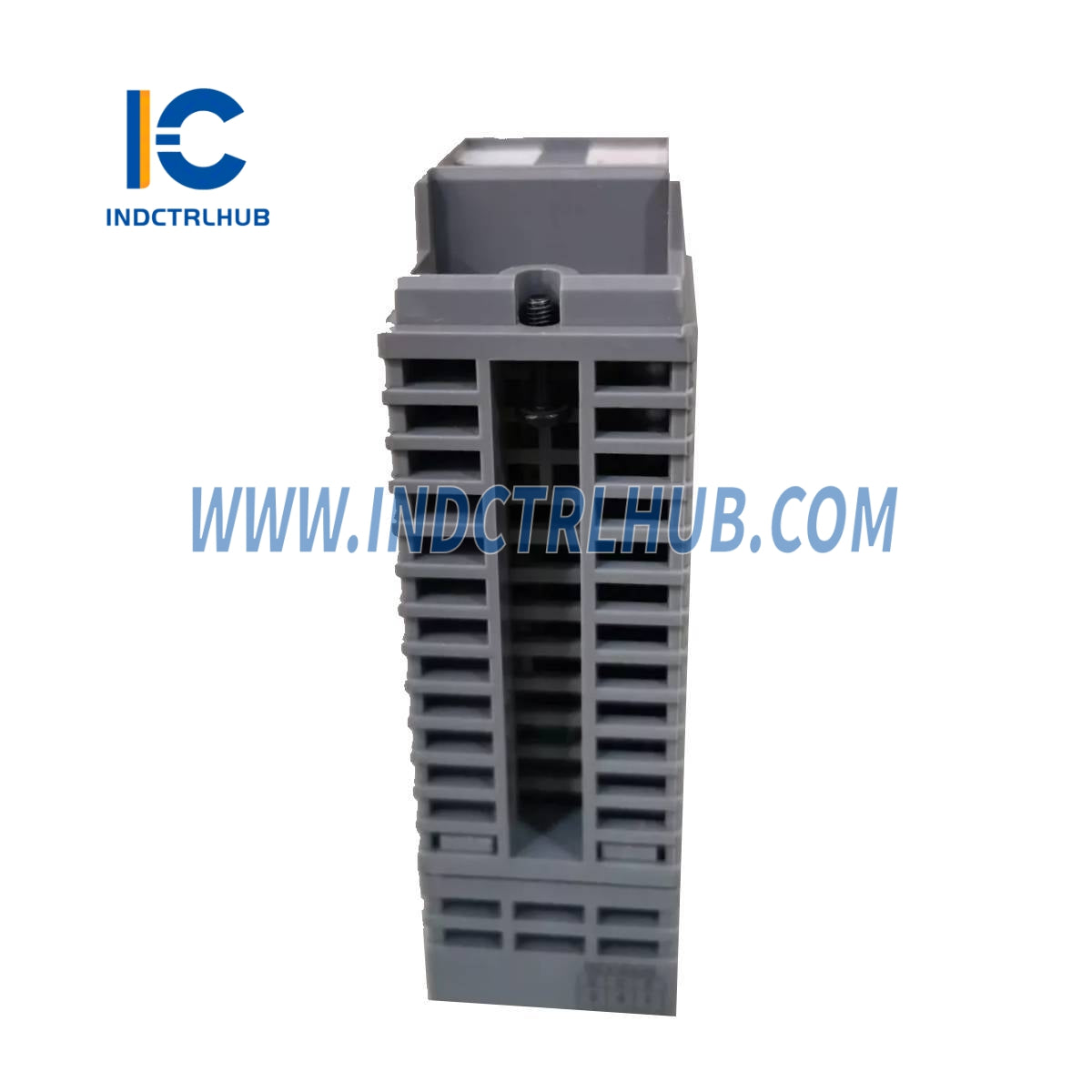

Yokogawa AAI143-S50/A4S00 Analógový vstupný modul
Yokogawa AAI143-S50/A4S00 Analógový vstupný modul
Manufacturer: Yokogawa
Product No.: AAI143-S50/A4S00
Condition:1000 skladom
Product Type: Analógový vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI143-S50/A4S00 |
|
Popis |
Analógový vstupný modul (4_20 mA, 16-kanálový, izolovaný) |
_
_
__ Popis
Modul_Yokogawa AAI143_je 16-kanálový_izolovaný modul analógového vstupu_navrhnutý pre prúdové vstupy (4 až 20 mA). Podporuje duálne redundantné konfigurácie a ponúka vysoko presné meranie s možnosťou komunikácie HART. AAI143 je vhodný na použitie v štandardných aj náročných prostrediach a môže byť kombinovaný s rôznymi možnosťami svorkovnicových blokov.
_
_
__ Špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI143 |
|
Počet vstupných kanálov |
16 (izolovaných) |
|
Vstupný signál |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC medzi vstupom a systémom (po dobu 1 minúty) |
|
Vstupný odpor |
270 _ (pri 20 mA) až 350 _ (pri 4 mA) pri zapnutom napájaní500 k_ alebo viac pri vypnutom |
|
Presnosť |
±16 µA |
|
Posun (zmena teploty) |
±16 µA na 10°C |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
19,0 V alebo viac pri 20 mA25,5 V max pri 0 mA(limit výstupného prúdu: 25 mA) |
|
2-vodičový/4-vodičový vysielač |
Výber na kanál cez nastavovací pin |
|
Maximálna spotreba prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Externá komunikácia |
Svorka na tlak, kábel s konektorom MIL alebo špeciálny kábel KS1 |
|
Komunikácia HART |
Dostupné (voliteľná prípona -H) |
|
Hmotnosť |
0,3 kg |
_
_
__ Kódy prípon a možností
|
Typ kódu |
Kód |
Popis |
|---|---|---|
|
Kód prípony |
-S |
Štandardný typ |
|
-5 |
Bez ochrany proti výbuchu |
|
|
-0 |
Základný typ |
|
|
Kód možnosti |
/A4S00 |
Svorkovnica s tlakovou svorkou (ATA4S-00) |
|
/K4A00 |
Adaptér rozhrania kábla KS (pripája dosku AEA4D) |
|
|
/CCC01 |
Kryt konektora kábla MIL (ACCC01) |
