Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI143-S50/A4800 |
|
Popis |
Analógový vstupný modul (4 až 20 mA, 16-kanálový, izolovaný) s možnosťou A4800 |
🔹 Popis

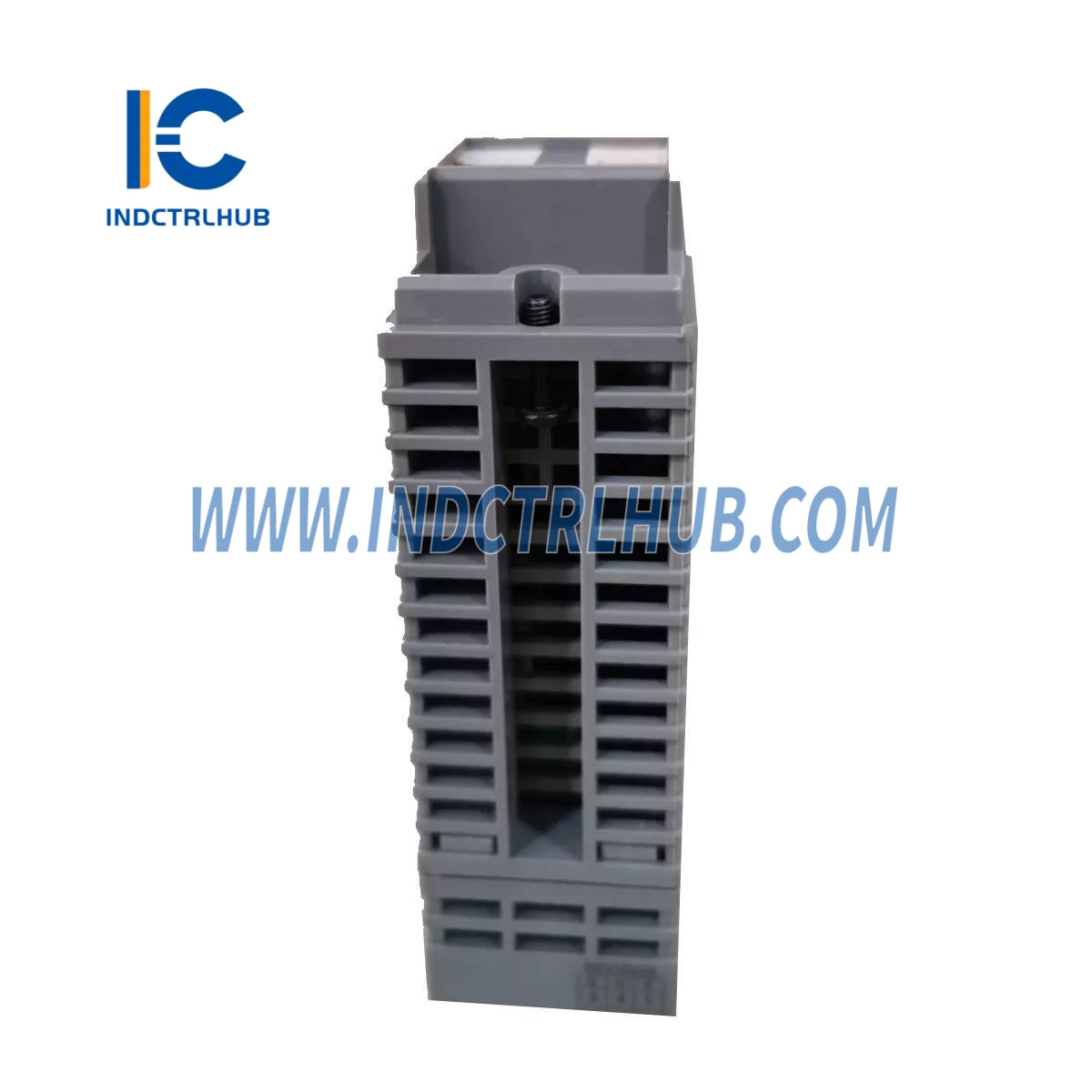

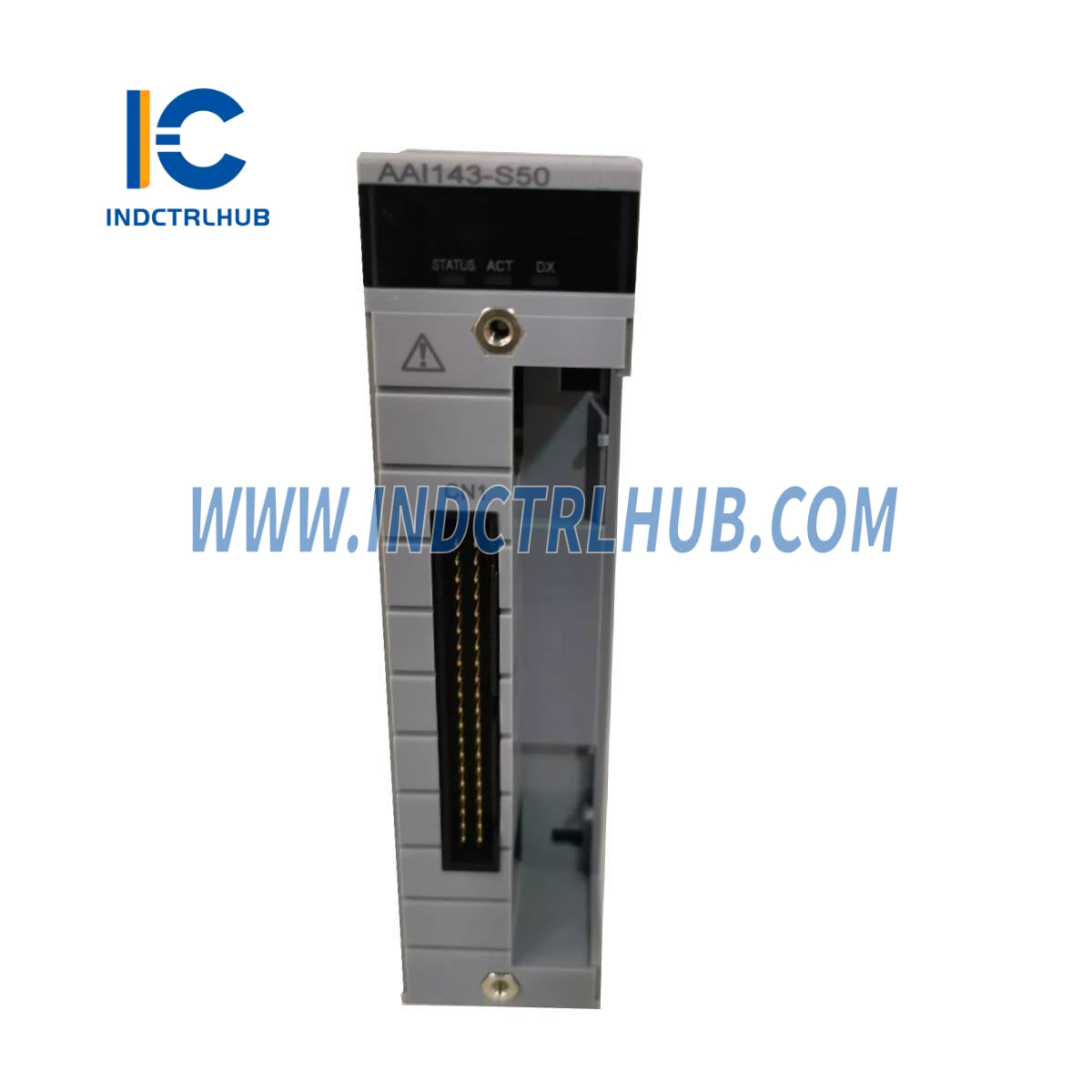

Modul AAI143-S50/A4800 je 16-kanálový izolovaný analógový vstupný modul navrhnutý na pripojenie so signálmi 4 až 20 mA. Podporuje dvojitú redundantnú konfiguráciu, výber 2-vodičového/4-vodičového zapojenia pre každý kanál a vysokopresné meranie. Táto konkrétna konfigurácia zahŕňa možnosť A4800, hoci tento kód možnosti nie je uvedený v bežných definíciách prípon a možností — môže sa týkať vlastnej zostavy terminálov, adaptéru zapojenia alebo špecifickej funkcie výrobcu.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI143 |
|
Vstupné kanály |
16, izolované |
|
Vstupný signál |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC na 1 minútu (medzi vstupom a systémom) |
|
Vstupný odpor (zapnuté napájanie) |
270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Presnosť |
±16 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
19,0 V alebo viac pri 20 mA, max. 25,5 V pri 0 mA (limit prúdu 25 mA) |
|
Výber 2-vodičového/4-vodičového zapojenia |
Nastavenie podľa kanála pomocou pinu |
|
Teplotný posun |
±16 µA na 10 °C |
|
Prúdový odber |
230 mA pri 5 V DC, 540 mA pri 24 V DC |
|
Hmotnosť |
Približne 0,3 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel vyhradený pre KS1 |
|
HART komunikácia |
Dostupné (v štandardnej verzii -S nie je povolené) |
🔹 Konfigurácia modelu
|
Kód modelu |
Detaily |
|---|---|
|
AAI143-S50 |
Štandardný modul analógového vstupu (bez ochrany proti výbuchu, základný typ) |
|
/A4800 |
Vlastná alebo špeciálna možnosť (nie je súčasťou štandardných zdokumentovaných možností) |
