Product Description
Prehľad produktu

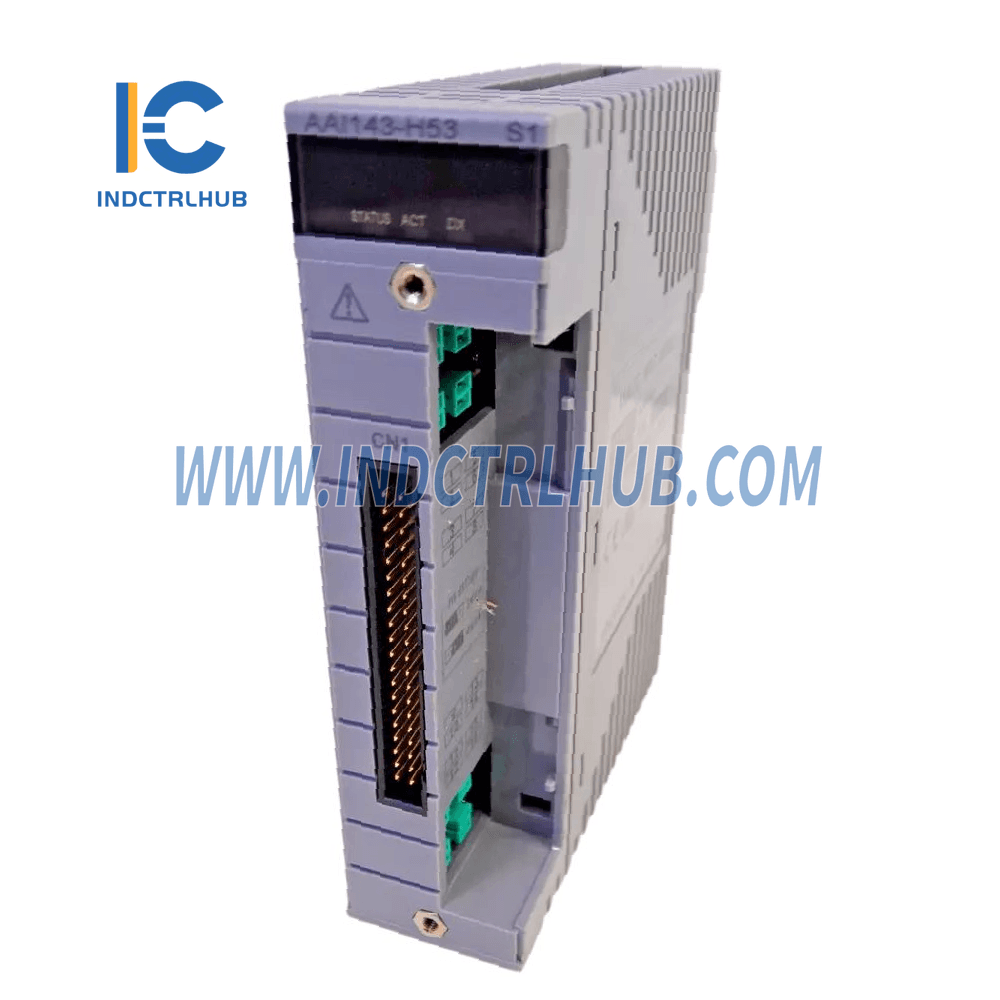

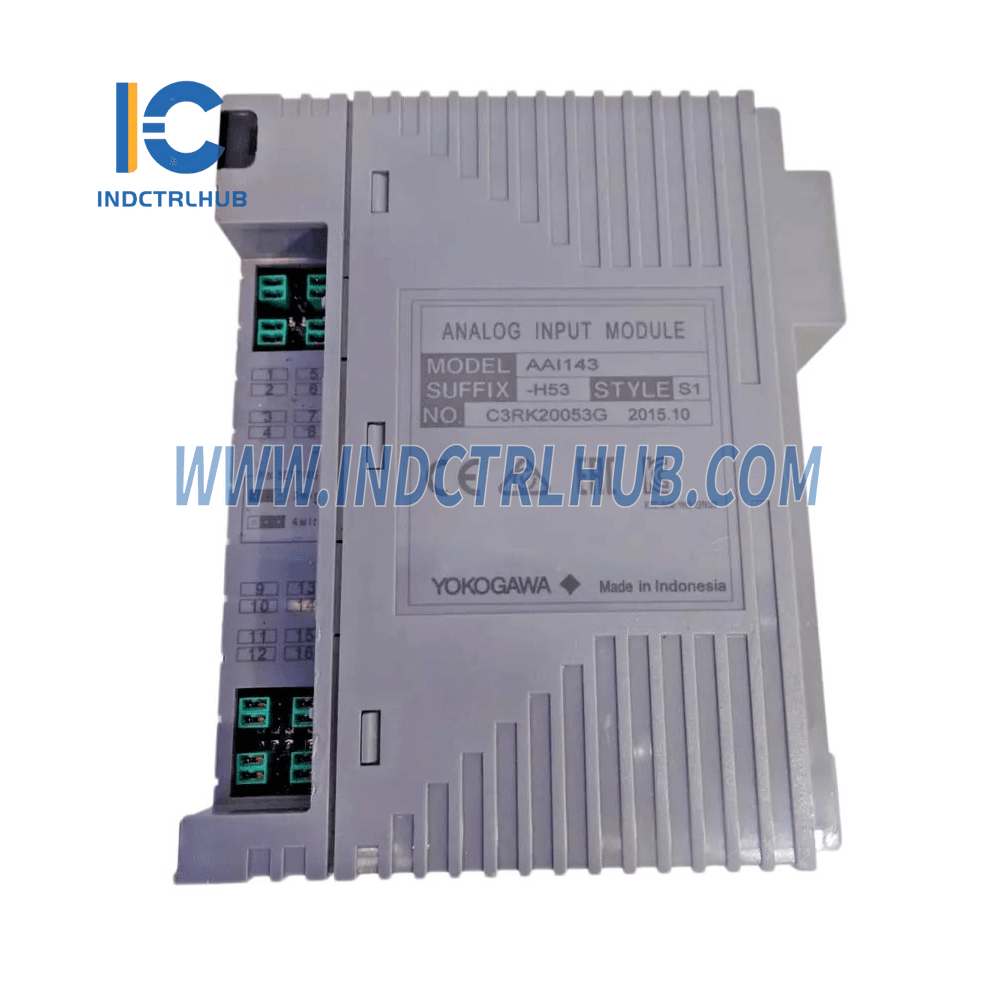

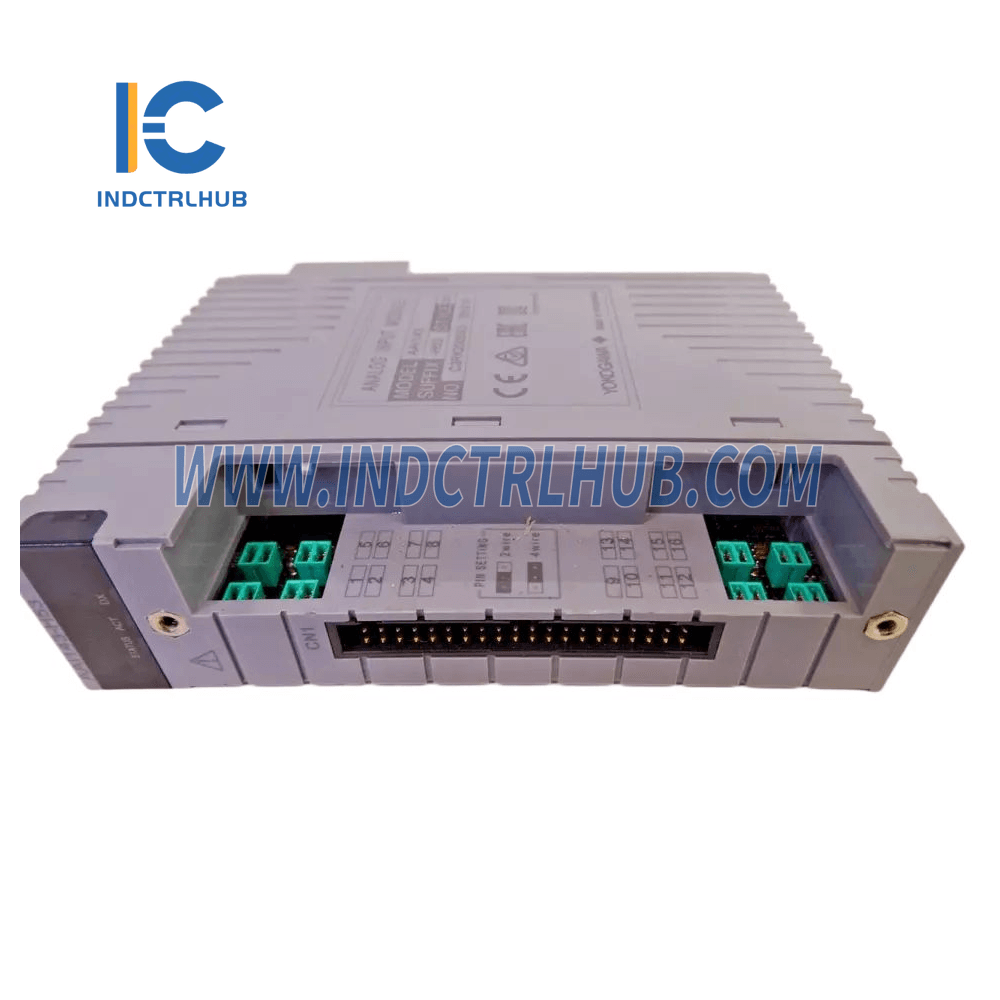

- Analógový vstupný modul Yokogawa AAI143-H53/K4A00 je robustná súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa, ako sú CENTUM VP alebo ProSafe-RS, na spracovanie signálov 4 až 20 mA z poľných zariadení, ako sú prevodníky. Modul disponuje 16 izolovanými vstupnými kanálmi s HART komunikáciou a podporuje dvojitú redundantnú konfiguráciu pre zvýšenú spoľahlivosť. S nominálnou presnosťou ±16 µA, frekvenciou aktualizácie dát 40 ms a napájaním prevodníka v rozsahu od 16,15 V do 26,4 V je optimalizovaný pre presné spracovanie analógových vstupov. Je vybavený KS káblovým rozhraním adaptéra pre pripojenie k terminálovej doske AEA4D, váži približne 0,34 kg (alebo 0,39 kg s adaptérom signálneho káblového rozhrania) a spĺňa normu ISA Standard G3 pre prevádzku v teplotách od -20 do 70 °C, čo ho robí ideálnym pre aplikácie priemyselnej automatizácie.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | AAI143-H53/K4A00 |
| Popis | Analógový vstupný modul |
| Model | AAI143 (v špecifikáciách uvedené ako SAI143; predpokladané AAI143 podľa zadania) |
| Počet vstupných kanálov | 16 kanálov, izolácia modulu |
| Menovaný vstupný rozsah | 4 až 20 mA |
| Povolený vstupný rozsah | 0 až 25 mA |
| Vstupná impedancia počas zapnutia napájania | 250 Ω + napäťový pokles prúdu v ochrannom obvode vstupu v module |
| Vstupná impedancia počas vypnutia napájania | Minimálne 500 kΩ |
| Menovaná presnosť | SAI143-H: ±16 µA (Vstupný rozsah 0,05 až 23 mA) |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 °C |
| Napájanie vysielača | Minimálne 16,15 V (pri 20 mA) Maximálne 26,4 V (pri 0 mA) (Limit výstupného prúdu: 25 mA) |
| Nastavenie 2/4 vodičov | Individuálne nastavenie kanála, zmenené pomocou nastavovacích kolíkov |
| Odolnosť voči napätiu | 1,5 kV AC medzi vstupným signálom a systémom po dobu 1 minúty |
| Maximálny odber prúdu | 5 V systém: 320 mA 24 V systém: 550 mA |
| Hmotnosť | Približne 0,34 kg (0,75 lb) (pre tlakový svorkový blok alebo MIL kábel) Približne 0,39 kg (0,86 lb) (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Tlaková svorka, MIL kábel, špeciálny signálny kábel |
| Podpora PRM | Dostupné (SAI143-H) |
| Funkcia zapnutia/vypnutia napájania vysielača | Dostupné v 2-vodičovom nastavení, pre všetkých 16 kanálov súčasne |
Špecifická konfigurácia
- Model/číslo dielu: AAI143-H53/K4A00
- Podrobnosti konfigurácie:
- Príponové kódy: -H (S HART komunikáciou), 5 (Pre tlakový svorkový blok alebo MIL kábel bez ochrany proti výbuchu), 3 (So štandardom ISA G3 a teplotou -20 až 70 °C)
- Kód možnosti: /K4A00 (s KS káblovým rozhraním adaptéra pre pripojenie AEA4D terminálovej dosky [model: ATK4A-00])
