Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI143-H00/ATK4A-00 S1 |
|
Popis |
Analógový vstupný modul (16-kanálový, izolovaný, HART, rozhranie kábla KS, záloha S1) |
🔹 Popis

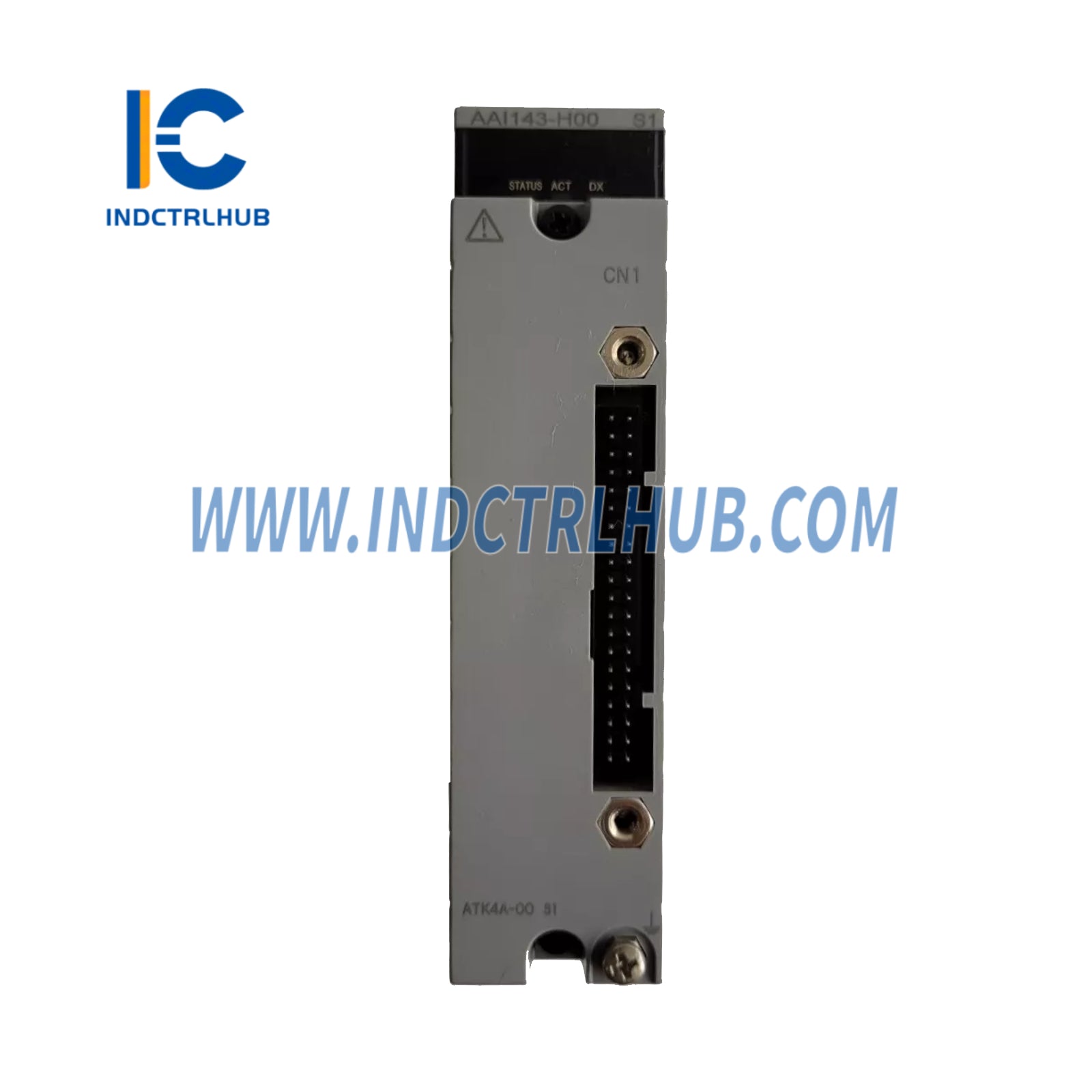

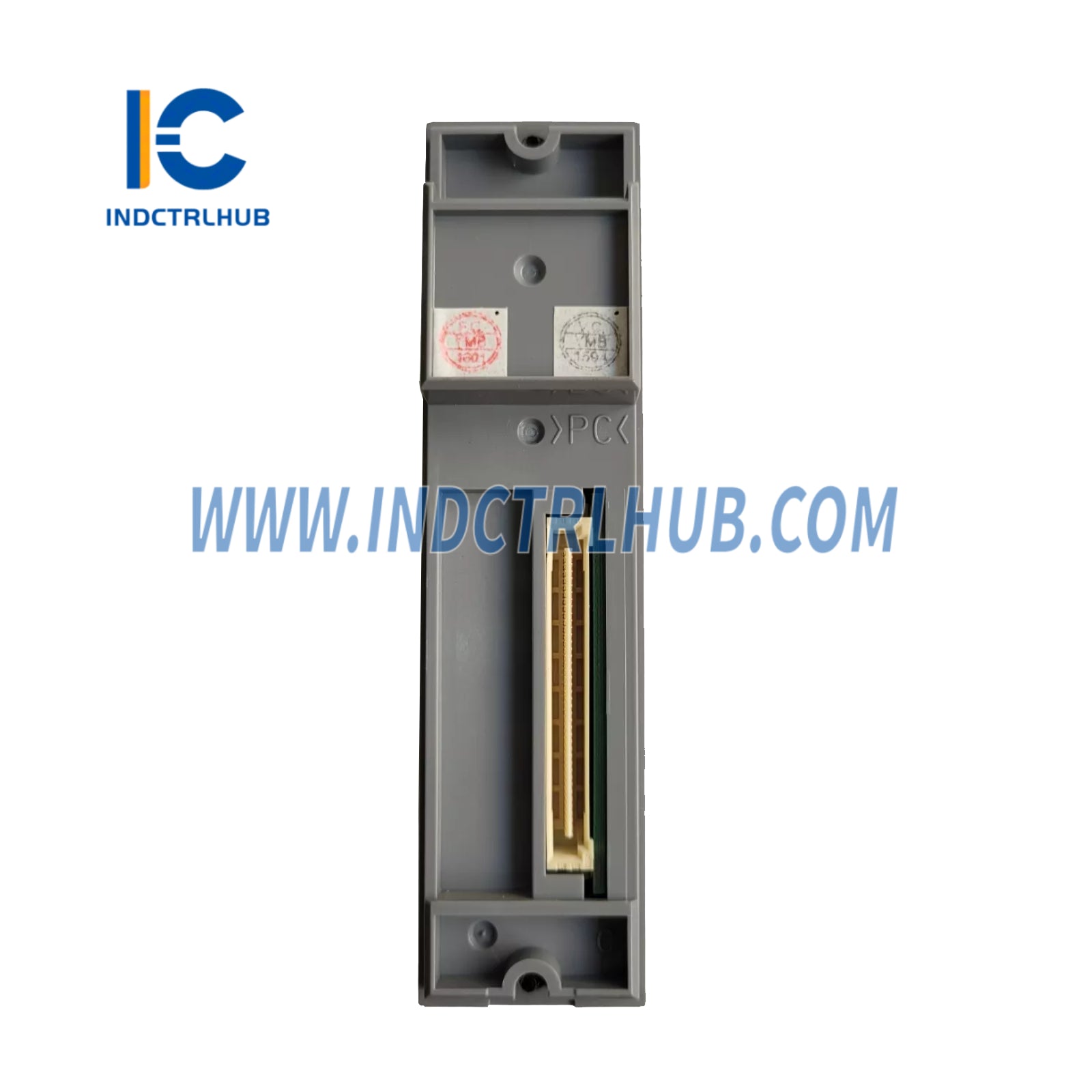

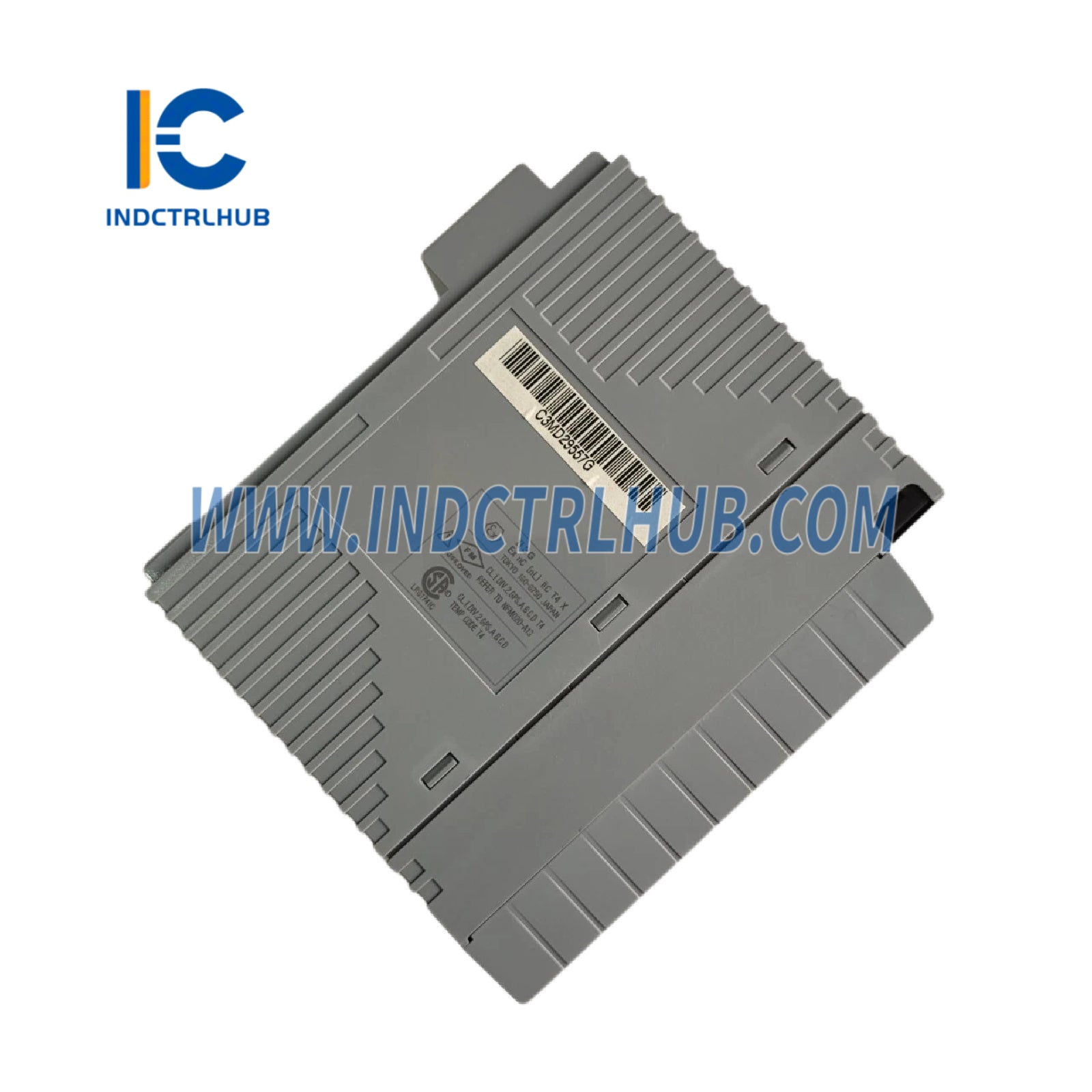

Modul AAI143-H00/ATK4A-00 S1 je 16-kanálový izolovaný analógový vstupný modul pre signály 4 až 20 mA. Disponuje podporou HART komunikácie, je vybavený adaptérom rozhrania kábla KS (ATK4A-00) a je navrhnutý pre systémy so zálohou S1—čo typicky znamená jednoduchú redundantnú konfiguráciu vhodnú pre spoľahlivé aplikácie riadiacich systémov.
🔹 Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Model |
AAI143 |
|
Vstupné kanály |
16, izolované |
|
Rozsah vstupného signálu |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC medzi vstupom a systémom (1 minúta) |
|
Vstupný odpor (zapnuté napájanie) |
270 Ω (20 mA) až 350 Ω (4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Presnosť |
±16 µA |
|
Obdobie aktualizácie |
10 ms |
|
Napájanie vysielača |
≥19,0 V pri 20 mA, ≤25,5 V pri 0 mA (limit výstupného prúdu: 25 mA) |
|
Nastavenie 2-vodičového/4-vodičového vysielača |
Na kanál nastavením pinu |
|
Teplotný posun |
±16 µA na 10 ˚C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel KS1 |
|
HART komunikácia |
✔ Podporované |
🔹 Rozpis modelu
|
Kód prípony |
Význam |
|---|---|
|
-H00 |
S HART komunikáciou, základný typ |
|
/ATK4A-00 |
Adaptér rozhrania kábla KS zahrnutý (model: ATK4A-00) |
|
S1 |
Jednoduchá redundancia alebo štandardná úroveň redundancie (zvyčajne nie SIS) |
🔹 Voliteľné príslušenstvo (súvisiace)
|
Kód možnosti |
Popis |
|---|---|
|
/K4A00 |
Adaptér rozhrania KS kábla [Model: ATK4A-00] |
|
/A4S00 |
Tlakový svorkovnicový blok [Model: ATA4S-00] |
|
/A4S10 |
Tlakový svorkovnicový blok s tlmičom prepätia [Model: ATA4S-10] |
|
/A4D00 |
Dvojitý tlakový svorkovnicový blok [Model: ATA4D-00] |
|
/A4D10 |
Dvojitý tlakový svorkovnicový blok s tlmičom prepätia [Model: ATA4D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [Model: ACCC01] |
