Systém riadenia a monitorovania rozvádzačov GE C650NNKF1G1HIF6E1000

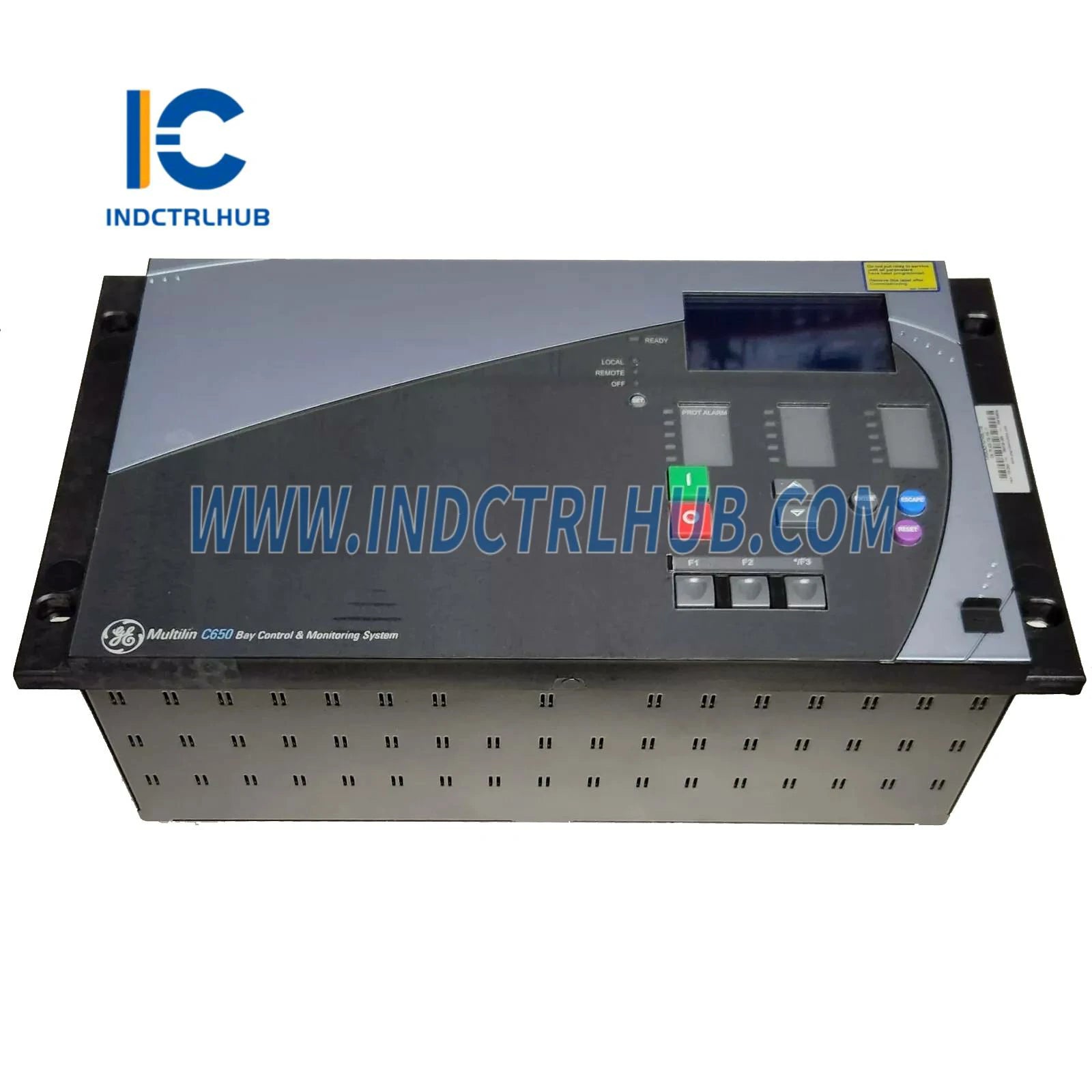

GE C650NNKF1G1HIF6E1000 predstavuje špičkové riešenie pre riadenie a monitorovanie rozvádzačov navrhnuté pre moderné elektrické rozvodne. Tento pokročilý systém poskytuje komplexnú ochranu, riadenie a monitorovanie s plnou kompatibilitou IEC 61850, čo zabezpečuje bezproblémovú integráciu do súčasných architektúr automatizácie rozvodní.
Technické špecifikácie
| Parameter. | Špecifikácia |
|---|---|
| Číslo modelu | C650NNKF1G1HIF6E1000 |
| Typ produktu | Systém riadenia a monitorovania rozvádzača |
| Komunikačný protokol | IEC 61850, DNP3, Modbus TCP/IP |
| Prevádzkové napätie | 85-265V AC/DC |
| Digitálne vstupy | 16 konfigurovateľných kanálov |
| Digitálne výstupy | 8 výstupov relé |
| Analógové vstupy | 8 kanálov (4-20mA/0-10V) |
| Prevádzková teplota | -40 °C až +70 °C |
| Stupeň ochrany | IP54 (predný panel) |
| Displej | 5,7-palcová farebná LCD dotyková obrazovka |
| Ethernetové porty | Dvojitá redundantná 100Base-TX |
| Súlad | IEC 61850-3, IEEE 1613, ANSI C37.90 |
Scenáre použitia
GE C650NNKF1G1HIF6E1000 vyniká v rôznych prostrediach automatizácie rozvádzačov. V prenosových rozvádzačoch koordinuje s GE F650BABF2G0HIS6E Digitálne relé ochrany prívodu na zabezpečenie komplexnej kontroly na úrovni rozvádzača. Distribučné spoločnosti integrujú tento systém spolu s GE MIFIIPI11E00HI00 Relé ochrany prívodu pre zvýšenú spoľahlivosť siete.
Priemyselné zariadenia využívajú C650NNKF1G1HIF6E1000 na kritické monitorovanie distribúcie energie, často v kombinácii s GE T60G01HCHF8HH67M8FP6DU6DW6C Relé ochrany transformátora pre kompletnú automatizáciu rozvádzača transformátora. Inštalácie obnoviteľnej energie používajú tento ovládač spolu s GE UR9AH Universal Relay CPU modul na efektívne riadenie rozvádzačov solárnych a veterných elektrární.
Integrované riešenia
Pre komplexnú automatizáciu rozvádzača sa C650NNKF1G1HIF6E1000 bezproblémovo integruje so GE C30 Controller System na vytvorenie jednotnej SCADA architektúry. Aplikácie ochrany motorov profitujú z koordinácie s GE M60UA3HKHF8LH6NM8N6MU5AWXX Relé ochrany motorov, zatiaľ čo monitorovanie kvality energie je vylepšené integráciou s GE PQMII-C Merač kvality energie.
Modulárna architektúra systému podporuje rozšírenie o GE UR6SH Digitálny I/O modul a GE UR8AH CT/VT modul pre ďalšie meracie body. Pokročilé scenáre riadenia motorov kombinujú tento ovládač rozvádzača s GE SR469 Relé riadenia motorov pre komplexnú ochranu majetku.
Kľúčové vlastnosti a výhody
- Natívna komunikácia IEC 61850: Plynulé GOOSE správy a MMS klient/server funkčnosť pre automatizáciu rozvádzačov v reálnom čase
- Pokročilá integrácia SCADA: Podpora viacerých protokolov vrátane DNP3, Modbus TCP/IP a IEC 60870-5-104 pre kompatibilitu so staršími systémami
- Komplexné riadenie ochrany: Integrované riadenie ističov, logika vzájomného blokovania a funkcia synchro-check
- Posilnená kybernetická bezpečnosť: Riadenie prístupu založené na rolách, šifrovaná komunikácia a auditné záznamy v súlade s NERC CIP
- Redundantná architektúra: Dvojité ethernetové porty s podporou PRP/HSR pre kritickú dostupnosť

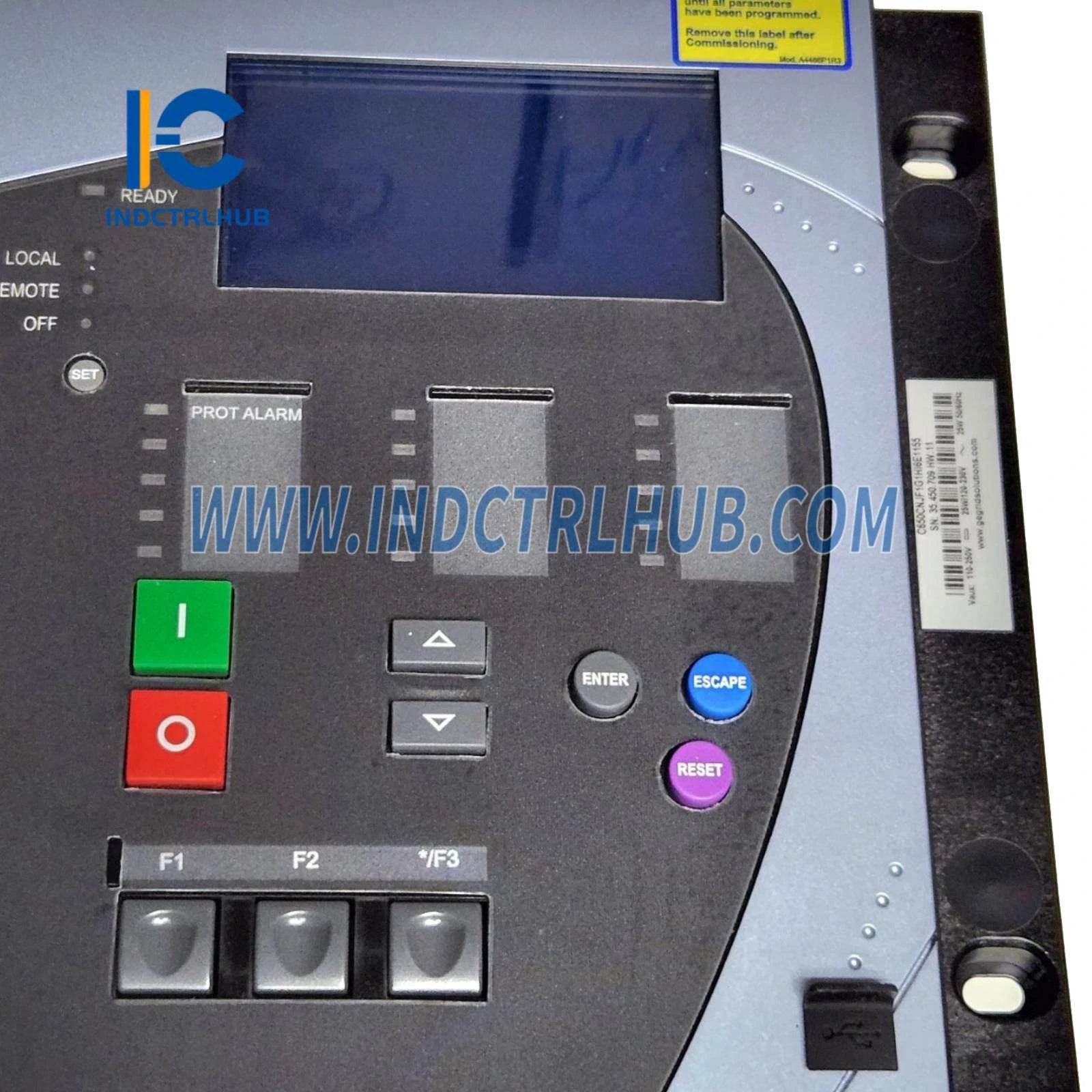

- Intuitívne HMI: Dotykové rozhranie s prispôsobiteľnými jednoradovými diagramami a vizualizáciou udalostí v reálnom čase
- Flexibilná konfigurácia I/O: Horúco vymeniteľné moduly podporujúce rôzne požiadavky senzorov a akčných členov
- Vzdialená diagnostika: Webový prístup pre konfiguráciu, monitorovanie a aktualizácie firmvéru
Často kladené otázky
Q: Je GE C650NNKF1G1HIF6E1000 kompatibilný s existujúcimi ochrannými relé Multilin?
A: Áno, riadič rozvádzača C650 je plne kompatibilný s celou rodinou ochranných relé GE Multilin vrátane zariadení sérií F650, T60, M60 a UR, čo umožňuje jednotnú automatizáciu rozvádzačov.
Q: Aké komunikačné protokoly tento systém podporuje?
A: C650NNKF1G1HIF6E1000 podporuje IEC 61850 (vydanie 1 a 2), DNP3 (sériový a TCP/IP), Modbus RTU/TCP, IEC 60870-5-104 a proprietárne protokoly GE pre komplexnú interoperabilitu.
Q: Môže tento riadič rozvádzača pracovať v náročných environmentálnych podmienkach?
A: Určite. Systém je hodnotený pre prevádzku v rozsahu -40°C až +70°C s možnosťou použitia konformného náteru, čo ho robí vhodným pre vonkajšie rozvádzače, priemyselné závody a inštalácie v extrémnych klimatických podmienkach.
Otázka: Aké funkcie kybernetickej bezpečnosti sú zahrnuté?
A: C650 obsahuje riadenie prístupu založené na rolách (RBAC), šifrovanú komunikáciu TLS 1.2, bezpečnú autentifikáciu, zaznamenávanie udalostí a súlad s normami IEC 62351 a NERC CIP.
Q: Ako funguje krytie záruky?
A: Všetky jednotky GE C650NNKF1G1HIF6E1000 zahŕňajú komplexnú 12-mesačnú záruku výrobcu pokrývajúcu vady materiálu a spracovania, s možnosťou rozšírených servisných plánov.
Q: Je k dispozícii technická podpora pre konfiguráciu a spustenie?
A: Áno, náš technický tím poskytuje kompletnú podporu pre konfiguráciu systému, inžiniering IEC 61850 SCL súborov, asistenciu pri spustení a priebežnú prevádzkovú podporu.
