Emerson KJ4002X1-BE1 horný predlžovací kábelový zväzok

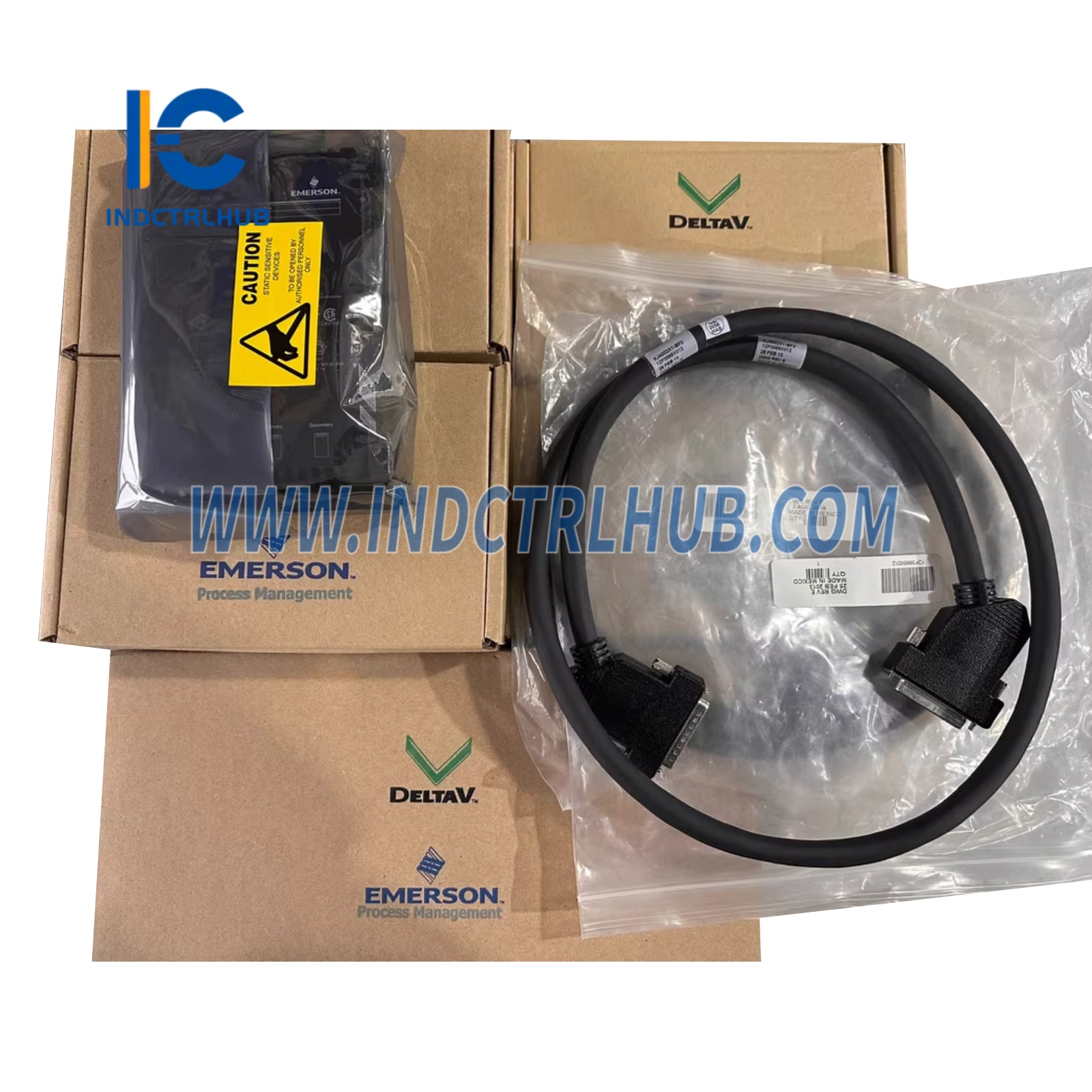

Káblová zostava Emerson KJ4002X1-BE1 Top Extender - DeltaV vertikálne rozšírenie LocalBus smerom nahor

Emerson KJ4002X1-BE1 Top Extender Cable Assembly umožňuje vertikálne rozšírenie distribuovaných riadiacich systémov DeltaV I/O smerom nahor, poskytujúc LocalBus konektivitu pre montáž I/O nosičov nad existujúce inštalácie. Tento predlžovací kábel na hornú montáž dodáva 12,6 V DC pri 15 A pre spoľahlivé napájanie a vysokorýchlostnú distribúciu komunikácie, podporujúc flexibilné usporiadanie rozvádzačov v zariadeniach na ropu a plyn, chemickom, farmaceutickom a energetickom priemysle, kde rozšírenie I/O smerom nahor optimalizuje využitie priestoru a organizáciu systému.

Základné technické špecifikácie

• Číslo modelu: KJ4002X1-BE1 (konfigurácia horného predlžovača)
• Konfigurácia: Káblová zostava horného predlžovača pre vertikálne rozšírenie I/O smerom nahor
• Napájanie LocalBus: 12,6 V DC pri maximálnom prúde 15 A
• Prevádzková teplota: -40 °C až +70 °C (-40 °F až 158 °F)
• Maximálna dĺžka systému: 6,5 metra v kombinácii (I/O nosiče + predlžovače LocalBus)
• Ochrana prostredia: Trieda IP20 s konformným náterom podľa ISA-S71.04-1985 trieda G3
• Kompatibilita systému: Riadiace jednotky DeltaV M-series a S-series s I/O nosičmi

Globálne certifikáty pre nebezpečné oblasti

Certifikované pre nasadenie v klasifikovaných priemyselných prostrediach po celom svete:

• FM/CSA Severná Amerika: Trieda I, Divízia 2, Skupiny A-D, T4; aplikácie Triedy I, Zóna 2
• ATEX Európa: Certifikované pre zónu 2 pre inštalácie v explozívnej atmosfére podľa dokumentu 12P2046
• IECEx Medzinárodné: V súlade s globálnymi normami pre nebezpečné oblasti
• Certifikácia pre námorné použitie: Schválené DNV a ABS pre offshore platformy a námorné inštalácie

Aplikácie priemyselnej systémovej architektúry

Optimalizácia vertikálneho priestoru skrinky: Namontujte ďalšie I/O nosiče nad existujúce inštalácie DeltaV, aby ste maximalizovali využitie vertikálneho priestoru skrinky. Konfigurácia horného predlžovača je ideálna pre riadiace miestnosti s obmedzeným priestorom na podlahe, ale dostupným vertikálnym priestorom, čo umožňuje rozšírenie kapacity systému bez pridávania nových skríň alebo presunu existujúceho vybavenia.

Fázové rozšírenia systému: Podporujte postupné pridávanie kapacity DCS počas modernizácií závodu alebo rozšírení výrobných liniek. Pridajte nové I/O nosiče nad existujúce inštalácie bez narušenia prevádzkových systémov, čím minimalizujete prestoje počas odstávok a umožníte etapové spúšťanie nových procesných oblastí.

Oddelenie procesných oblastí: Organizujte I/O nosiče podľa procesnej jednotky alebo funkčnej oblasti v rámci vysokých rozvádzačov. Namontujte bezpečnostne kritické I/O na úrovni očí pre jednoduchú vizuálnu kontrolu, zatiaľ čo menej často prístupné I/O body umiestnite do horných pozícií skrinky, čím sa zlepší prevádzková efektivita a prístupnosť údržby.

Retrofit inštalácie: Integrujte nové DeltaV I/O do existujúcich riadiacich systémov, kde je rozšírenie montované zdola obmedzené vedením káblov, distribúciou energie alebo fyzickými prekážkami. Horné predlžovače poskytujú alternatívne cesty rozšírenia, keď sú konvenčné konfigurácie montované zdola nepraktické.

Viacúrovňové riadiace miestnosti: Prepojte I/O nosiče naprieč rôznymi vertikálnymi úrovňami v rámci viacposchodových riadiacich budov alebo inštalácií na mezaníne. Pri správnom vedení cez káblové chráničky umožňujú horné predlžovače LocalBus konektivitu medzi podlažiami pri zachovaní požiadavky na celkovú dĺžku systému 6,5 metra.

Výber medzi horným a dolným predlžovačom

Strategické úvahy pri výbere rozšírenia smerom nahor alebo nadol:

Výhody architektúry systému LocalBus

Kritické výhody pre rozšírenie DeltaV I/O a flexibilitu systému:

• Dvojcestná expanzia: Kombinujte horné a spodné predlžovače pre maximálne využitie skrinky a flexibilné umiestnenie I/O
• Zjednodušené rozvody napájania: Jediná káblová zostava poskytuje 12,6 VDC napájanie aj vysokorýchlostnú komunikáciu
• Znížená zložitosť inštalácie: Predmontovaný kábel eliminuje chyby pri ukončovaní v teréne a urýchľuje uvedenie do prevádzky
• Škálovateľná architektúra: Pridávajte kapacitu I/O postupne bez potreby upgradov riadiča alebo prepracovania systému
• Podpora výmeny za chodu: Vymieňajte zlyhané nosiče bez prerušenia susedného I/O (pri správnej konfigurácii v neohrozujúcich oblastiach)

Požiadavky na inštaláciu a osvedčené postupy

Kritické pokyny pre spoľahlivú prevádzku LocalBus:

Dodržiavanie maximálnej dĺžky systému: Celková dĺžka všetkých nosičov I/O a predlžovacích káblov LocalBus nesmie presiahnuť 6,5 metra. Zahŕňa fyzické rozmery nosiča plus všetky dĺžky predlžovacích káblov v reťazi LocalBus. Presiahnutie tohto limitu spôsobuje komunikačné chyby, problémy s dodávkou energie a nestabilitu systému.

Povinná ochrana v potrubí: Všetky prepojovacie káble medzi samostatnými skrinkami MUSIA byť inštalované v potrubí pre mechanickú ochranu a súlad s EMC. Táto požiadavka platí pre nebezpečné aj neohrozujúce inštalácie, aby sa predišlo poškodeniu káblov, zachovala integrita signálu a splnili požiadavky elektrických predpisov.

Výpočet spotreby energie: Vypočítajte celkovú spotrebu energie I/O modulov, aby zostala v rámci kapacity LocalBus 12,6 VDC pri 15 A. Vysokohustotné analógové moduly, HART-aktivované CHARMy a rozhrania inteligentných vysielačov spotrebujú viac energie než diskrétne I/O, čo vyžaduje starostlivé plánovanie systému, aby sa predišlo preťaženiu LocalBus.

Vedenie a podpora káblov: Zabezpečte dostatočnú podporu káblov pre horné predlžovače, aby ste predišli namáhaniu konektorov a zachovali správny polomer ohybu kábla. Na rozdiel od spodných predlžovačov, kde gravitácia pomáha pri vedení kábla, horné predlžovače vyžadujú mechanickú podporu, aby sa zabránilo prehýbaniu kábla a namáhaniu konektorov v priebehu času.

Uzemnenie a kontinuita tienenia: Zachovajte správne uzemnenie skrinky a kontinuitu tienenia LocalBus v celej káblovej reťazi. Nesprávne uzemnenie spôsobuje zemné slučky, šum spoločného režimu a komunikačné chyby, najmä pri inštaláciách s viacerými skrinkami alebo dlhými káblami v blízkosti vysokovýkonných zariadení.

Požiadavky na inštaláciu v nebezpečných oblastiach

Kritické bezpečnostné pokyny pre klasifikované miesta:

• Inštalačná dokumentácia: Dodržiavajte dokument 12P2046 „DeltaV škálovateľný procesný systém Inštrukcie inštalácie zóny 2“ a príručku „Inštalácia vášho DeltaV automatizačného systému“
• Inštalácia bez napájania: NEVKLADAJTE ani neodstraňujte predlžovacie káble, keď je systém napájaný, pokiaľ nie je oblasť overená ako neohrozujúca
• Overenie izolácie energie: Odpojte napájanie LocalBus a overte nulový stav energie pred inštaláciou alebo odstránením káblov v klasifikovaných oblastiach
• Požiadavky na káblové chrániče: Medzi skrinkové káble vyžadujú pevné alebo flexibilné chrániče s hodnotením podľa klasifikácie oblasti a environmentálnych podmienok

Environmentálne špecifikácie

Úvahy pri plánovaní systému

Kritické faktory pre úspešné rozšírenie DeltaV I/O:

• Vertikálny priestor: Overte dostatočný priestor nad hlavou pre nosiče namontované hore vrátane priestoru pre vedenie káblov a prístup na údržbu
• Správa káblov: Plánujte trasy káblov tak, aby sa minimalizovalo porušenie polomeru ohybu a zabezpečila sa úľava od napätia pre káble vedúce nahor
• Prístupnosť: Zohľadnite požiadavky na prístup pri údržbe pre I/O nosiče namontované hore vrátane potreby rebríka alebo plošiny
• Budúce rozšírenie: Rezervujte dodatočný vertikálny priestor pre potenciálne budúce doplnky I/O, aby ste predišli predčasnému dosiahnutiu kapacity skrine
• Rozloženie záťaže: Vyvážte rozloženie hmotnosti I/O nosiča, aby ste predišli prevráteniu skrine alebo štrukturálnemu namáhaniu

Prečo si vybrať Industrial Control Hub?

Váš špecializovaný zdroj pre originálne komponenty Emerson DeltaV automatizácie:

• ✓ 100 % autentické OEM produkty s plnou sledovateľnosťou výrobcu a zárukou
• ✓ Odborná technická podpora DCS od certifikovaných automatizačných inžinierov
• ✓ Rozsiahly inventár aktuálnych výrobných a starších prepojovacích káblov DeltaV
• ✓ Urýchlené globálne doručenie na trhy v USA, UK, EÚ a Ázijsko-pacifickom regióne
• ✓ Konkurenčné ceny s množstevnými zľavami pre projektové množstvá
• ✓ Kompletná dokumentácia, inštalačné výkresy a pomoc pri návrhu systému

Doplnkové komponenty DeltaV LocalBus

Informácie o objednávke a plánovanie systému

• KJ4002X1-BE1: Horný predlžovací káblový zväzok (tento produkt)
• Alternatívne konfigurácie: Spodné predĺženia (BF1/BF2/BF3/BF4) pre rozšírenie smerom nadol
• Plánovanie systému: Vypočítajte celkové rozmery nosiča + dĺžky káblov, aby celková dĺžka systému nepresiahla 6,5 m
• Energetický rozpočet: Overte, že celková spotreba I/O modulov zostáva v rámci kapacity LocalBus 12,6 VDC pri 15 A

Technická dokumentácia & podpora

Kompletné inštalačné príručky vrátane dokumentu 12P2046 (Inštrukcie na inštaláciu v zóne 2) a "Inštalácia vášho systému DeltaV Automation" sú k dispozícii na požiadanie. Náš tím aplikovaných inžinierov poskytuje konzultácie systémovej architektúry, výpočty dĺžky LocalBus, analýzu energetického rozpočtu a pomoc pri návrhu rozloženia skríň pre zložité rozšírenia DeltaV vrátane vertikálnych konfigurácií smerom nahor.

Údržba a životnosť

• Žiadne časti opraviteľné používateľom: Kábel zostavený v továrni so zapečatenými konektormi nevyžaduje údržbu v teréne
• Nie je potrebná kalibrácia: Digitálny komunikačný protokol eliminuje posun a požiadavky na kalibráciu
• Nerozoberajte: Rozobratie konektora ruší záruku a môže ohroziť integritu signálu
• Kritériá výmeny: Vymeniť v prípade fyzického poškodenia, opotrebovania konektora alebo chýb v komunikácii
• Periodická kontrola: Overte integritu podpory káblov a pevnosť konektorov počas plánovanej údržby
