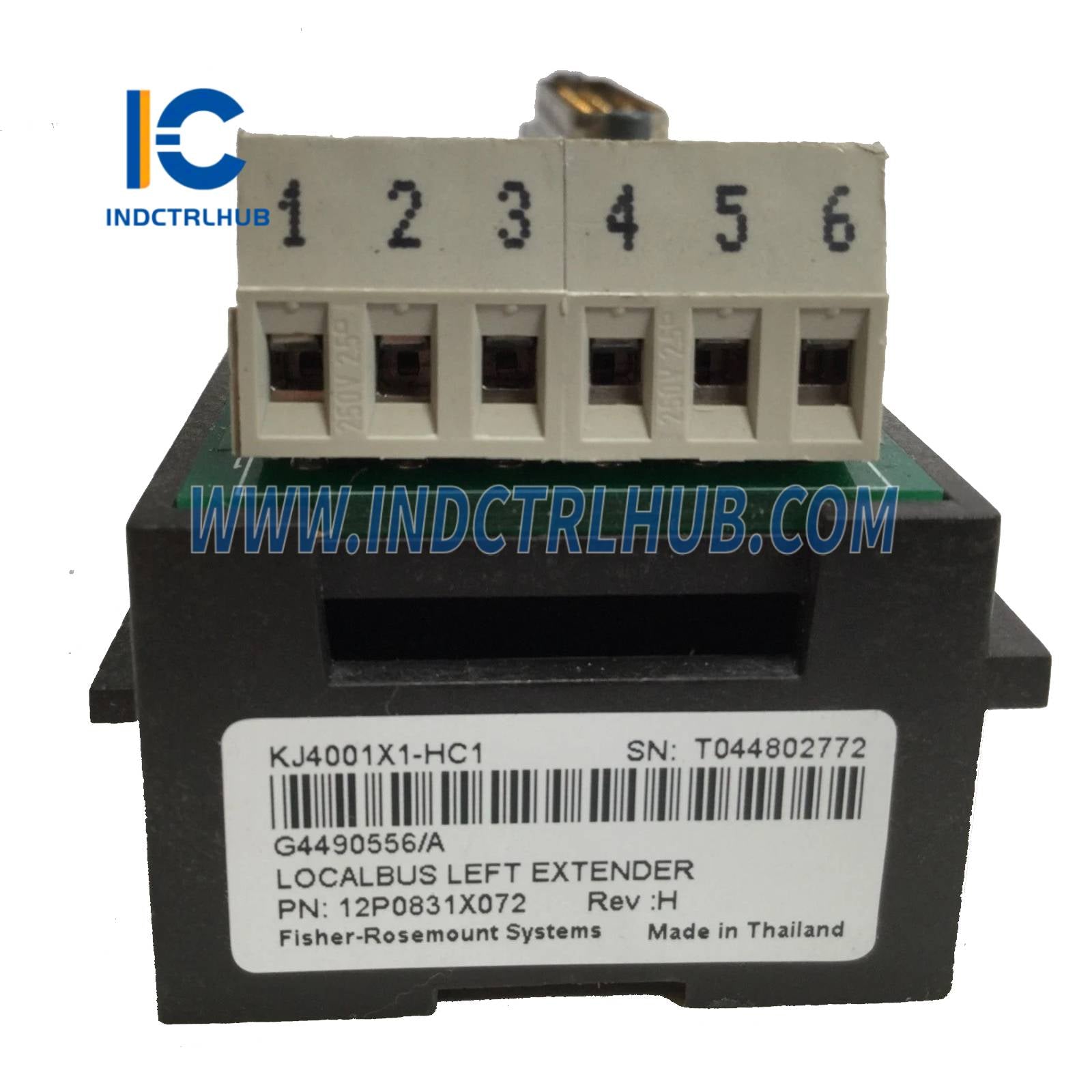

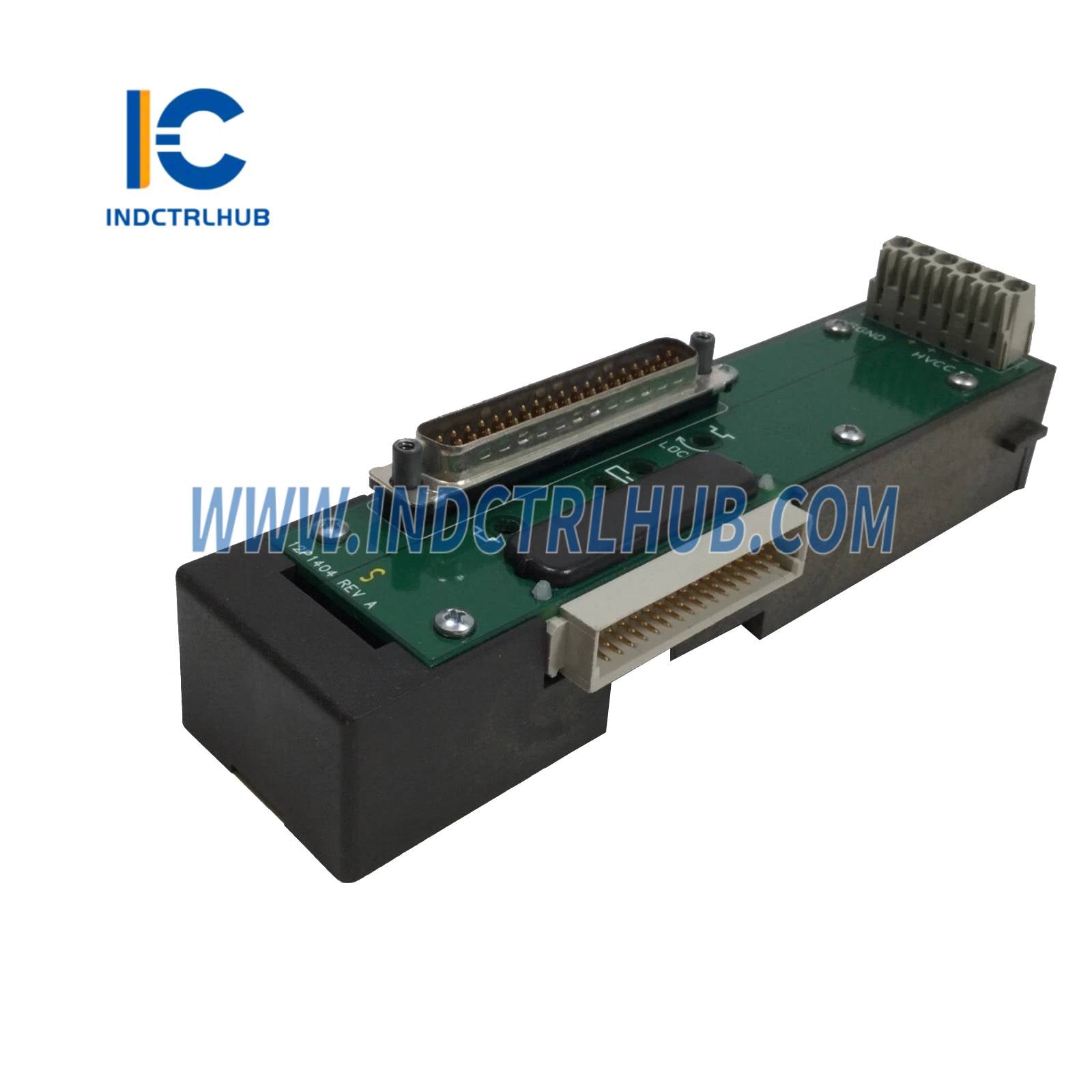

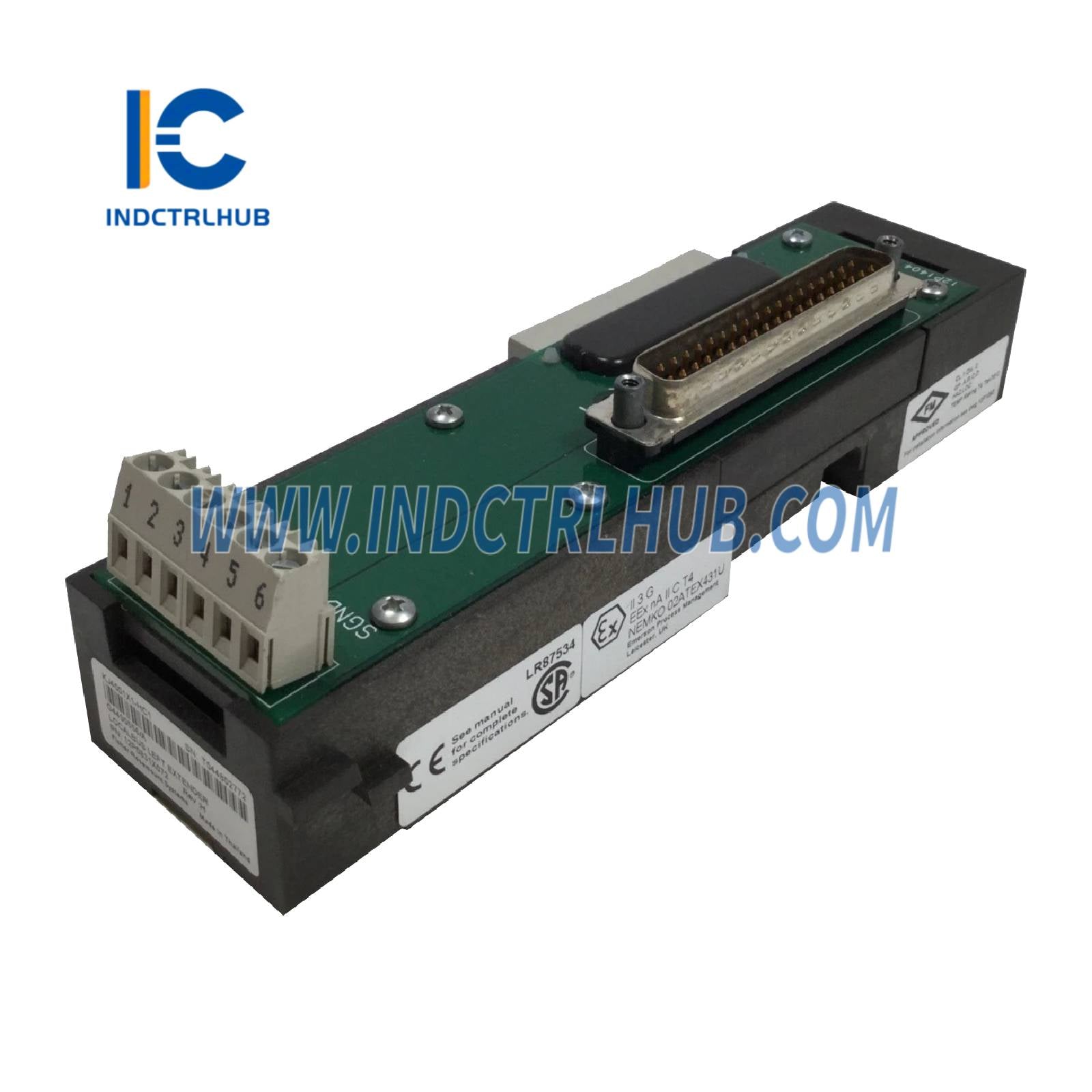

Emerson KJ4001X1-HC1 predlžovač LocalBus ľavý

Emerson KJ4001X1-HC1 LocalBus Left Extender - kábel na rozšírenie DeltaV I/O pre jeden nosič

Emerson KJ4001X1-HC1 LocalBus Left Extender poskytuje spoľahlivé pripojenie jedného nosiča pre rozšírenie I/O distribuovaného riadiaceho systému DeltaV. Tento predlžovací kábel na ľavej strane umožňuje horizontálne umiestnenie nosiča I/O na ľavej strane riadiaceho zariadenia alebo predchádzajúceho nosiča, podporujúc 12VDC pri 8A pre spoľahlivé napájanie a distribúciu komunikácie v zariadeniach v oblasti ropy a plynu, chemického, farmaceutického a energetického priemyslu, ktoré vyžadujú flexibilné usporiadanie skríň.

Základné technické špecifikácie

• Číslo modelu: KJ4001X1-HC1
• Konfigurácia: Jediný ľavý predlžovač pre jedno pripojenie nosiča I/O
• Napájanie LocalBus: 12VDC pri maximálnom prúde 8A
• Typ konektora: Jediný konektor na ľavej strane pre lineárnu topológiu
• Prevádzková teplota: -40 °C až +70 °C (-40 °F až 158 °F)
• Maximálna dĺžka systému: 6,5 metra v kombinácii (I/O nosiče + predlžovače LocalBus)
• Ochrana životného prostredia: ISA-S71.04-1985 trieda G3 konformný náter
• Kompatibilita systému: Riadiace jednotky DeltaV M-series a S-series s I/O nosičmi

Globálne certifikáty pre nebezpečné oblasti

Certifikované pre nasadenie v klasifikovaných priemyselných prostrediach po celom svete:

• FM/CSA Severná Amerika: Trieda I, Divízia 2, Skupiny A-D, T4; aplikácie Triedy I, Zóna 2
• ATEX Európa: Certifikované pre zónu 2 pre inštalácie v explozívnej atmosfére
• IECEx medzinárodné: V súlade s globálnymi normami pre nebezpečné oblasti podľa dokumentu 12P2046
• Certifikácia pre námorné použitie: Schválené DNV a ABS pre offshore platformy a námorné inštalácie

Aplikácie priemyselnej systémovej architektúry

Lineárne reťazce nosičov I/O: Vytvorte sekvenčné usporiadanie nosičov I/O zľava doprava v riadiacich skrinkách a rozvádzačoch. Jediný ľavý predlžovač umožňuje topológiu reťazenia, kde je každý nosič pripojený k nasledujúcemu nosiču umiestnenému na jeho ľavej strane, čím sa zachováva organizované vedenie káblov a zjednodušuje riešenie problémov poskytovaním jasného smeru toku signálu od riadiaceho zariadenia k ukončeniam v teréne.

Asymetrické usporiadanie skríň: Umožnite návrhy riadiacich miestností, kde musia byť nosiče I/O umiestnené prevažne na jednej strane riadiaceho zariadenia kvôli existujúcim infraštruktúrnym obmedzeniam, umiestneniu káblových žľabov alebo vstupným bodom káblového vedenia v teréne. Ľavý predlžovač umožňuje flexibilnú organizáciu skrine bez potreby symetrického rozdelenia nosičov na ľavú a pravú stranu.

Fázové rozšírenia systému: Podporujte postupné pridávanie kapacity DCS počas odstávok závodu alebo projektov rozšírenia kapacity. Pridajte nové nosiče I/O na ľavú stranu existujúcich inštalácií bez narušenia prevádzkových nosičov, čím sa minimalizuje prestoj pri spúšťaní a znižuje riziko projektu umožnením etapových stratégií prechodu.

Oddelenie procesných jednotiek: Organizujte nosiče I/O podľa procesnej oblasti alebo skupiny zariadení v centralizovaných riadiacich miestnostiach. Umiestnite nosiče spracúvajúce prístroje reaktora na ľavú stranu nosičov separačných jednotiek, čím sa zachovajú logické skupiny ukončení v teréne, ktoré zodpovedajú diagramom procesného toku a zjednodušujú školenie operátorov.

Inštalácie v budovách riadenia rafinérie: Umožňujú horizontálne rozšírenie skrine v budovách riadenia rafinérie, kde je vertikálny priestor obmedzený nízkou výškou stropu alebo preplnením káblových žľabov. Jediný ľavý predlžovač poskytuje čisté, organizované vedenie káblov, ktoré uľahčuje budúce úpravy a znižuje náklady na inštaláciu.

Výhody architektúry s jediným ľavým predlžovačom

Kritické výhody pre zjednodušený návrh systému DeltaV I/O:

• Lineárna topológia: Jednoduchá architektúra reťazenia zjednodušuje dokumentáciu systému a riešenie problémov
• Smerový tok signálu: Jasná cesta signálu zľava doprava alebo sprava doľava uľahčuje lokalizáciu porúch
• Znížený počet káblov: Jediný konektor minimalizuje zložitosť zapojenia skrinky v porovnaní s dvojitými extendermi
• Flexibilné umiestnenie: Umožňuje asymetrické usporiadanie skrinky a priestorové obmedzenia
• Nákladovo efektívne rozšírenie: Nižšie náklady ako dvojité extendery pre pripojenia s jedným nosičom

Požiadavky na inštaláciu a osvedčené postupy

Kritické pokyny pre spoľahlivú prevádzku LocalBus:

Maximálna dĺžka systému: Kombinovaná dĺžka všetkých nosičov I/O a káblov extendera LocalBus nesmie presiahnuť 6,5 metra. To zahŕňa fyzické rozmery nosičov plus dĺžku všetkých káblov extendera v reťazci LocalBus. Pred inštaláciou zmerajte skutočné šírky nosičov a dĺžky káblov, aby ste overili súlad s týmto kritickým limitom.

Správa napájacieho rozpočtu: Vypočítajte celkovú spotrebu energie I/O modulov, aby ste zabezpečili, že zostane v rámci kapacity LocalBus 12VDC pri 8A. Každý datasheet I/O modulu uvádza odber prúdu; sčítajte všetky moduly na všetkých nosičoch v reťazci LocalBus, aby ste overili, že celkové zaťaženie neprekročí 8A. Rezervujte 20-30 % rezervu pre budúce rozšírenie.

Nie je možné výmena za chodu: KJ4001X1-HC1 NIE JE možné vymeniť za chodu. Napájanie systému MUSÍ byť úplne odpojené pred odstránením alebo vložením kábla. Pokus o pripojenie alebo odpojenie extendera počas napájania môže spôsobiť zlyhanie komunikácie LocalBus, poškodenie I/O modulu alebo elektrické nebezpečenstvo v klasifikovaných oblastiach.

Ochrana potrubia: Všetky prepojovacie káble medzi samostatnými skrinkami MUSIA byť inštalované v potrubí pre mechanickú ochranu a súlad s EMC. Použite pevné alebo flexibilné potrubie s hodnotením pre klasifikáciu oblasti a environmentálne podmienky. Potrubie poskytuje ochranu proti fyzickému poškodeniu, vniknutiu hlodavcov a elektromagnetickému rušeniu.

Uzemnenie a tienenie: Zachovajte správne uzemnenie skrinky a kontinuitu tienenia LocalBus v celej káblovej trase. Pripojte uzemňovaciu lištu skrinky k uzemneniu budovy podľa požiadaviek NEC/IEC. Nesprávne uzemnenie spôsobuje zemné slučky, šum v spoločnom režime a komunikačné chyby, ktoré môžu spôsobiť prerušované zlyhania I/O.

Požiadavky na inštaláciu v nebezpečných oblastiach

Kritické bezpečnostné pokyny pre klasifikované miesta:

• Inštalačná dokumentácia: Odkážte sa na dokument 12P2046 „DeltaV Scalable Process System Zone 2 Installation Instructions“ a príručku „DeltaV M-Series Hardware Installation and Reference“
• Požiadavka na vypnutie napájania: Systém MUSÍ byť pred inštaláciou alebo odstránením kábla vypnutý – bez výnimiek pre nebezpečné oblasti
• Izolácia energie: Odpojte napájanie LocalBus, overte nulový stav energie multimetrom a aplikujte zámok/štítok pred prácou s káblami
• Požiadavky na potrubie: Káble medzi skrinkami vyžadujú pevné alebo flexibilné potrubie s hodnotením pre zónu 2/divíziu 2
• Povolenia na horúce práce: Získajte príslušné povolenia a vykonajte testovanie plynu pred inštaláciou káblov v klasifikovaných oblastiach

Environmentálne špecifikácie

Sprievodca výberom LocalBus predlžovacích káblov

Prečo si vybrať Industrial Control Hub?

Váš špecializovaný zdroj pre originálne komponenty Emerson DeltaV automatizácie:

• ✓ 100 % autentické OEM produkty s plnou sledovateľnosťou výrobcu a zárukou
• ✓ Odborná technická podpora DCS od certifikovaných automatizačných inžinierov
• ✓ Rozsiahly inventár aktuálnych výrobných a starších prepojovacích káblov DeltaV
• ✓ Urýchlené globálne doručenie na trhy v USA, UK, EÚ a Ázijsko-pacifickom regióne
• ✓ Konkurenčné ceny s množstevnými zľavami pre projektové množstvá
• ✓ Kompletná dokumentácia, inštalačné výkresy a pomoc pri návrhu systému

Doplnkové komponenty DeltaV LocalBus

Informácie o objednávke a plánovanie systému

• KJ4001X1-HC1: LocalBus ľavý predlžovač (tento produkt)
• Plánovanie systému: Vypočítajte celkové rozmery nosiča + dĺžky káblov, aby celková dĺžka systému nepresiahla 6,5 m
• Energetický rozpočet: Overte, či celková spotreba I/O modulov zostáva v rámci kapacity LocalBus 12VDC @ 8A
• Správa káblov: Plánujte vedenie káblov tak, aby ste minimalizovali elektromagnetické rušenie z VFD a napájacích káblov

Technická dokumentácia & podpora

Kompletné inštalačné príručky vrátane dokumentu 12P2046 (Inštrukcie na inštaláciu v zóne 2) a "DeltaV M-Series Hardware Installation and Reference" sú k dispozícii na požiadanie. Náš tím aplikovaných inžinierov poskytuje konzultácie systémovej architektúry, návrh topológie LocalBus, analýzu energetického rozpočtu a optimalizáciu usporiadania rozvádzača pre rozšírenia DeltaV I/O.

Údržba a životnosť

• Žiadne časti opraviteľné používateľom: Kábel zostavený v továrni so zapečatenými konektormi nevyžaduje údržbu v teréne
• Nie je potrebná kalibrácia: Digitálny komunikačný protokol eliminuje posun a požiadavky na kalibráciu
• Nerozoberajte: Rozobratie konektora ruší záruku a môže ohroziť integritu signálu
• Kritériá výmeny: Vymeniť v prípade fyzického poškodenia, opotrebovania konektora alebo chýb v komunikácii
• Stratégia náhradných dielov: Uchovávajte náhradné predlžovacie káble pre kritické aplikácie, aby ste minimalizovali prestoje
