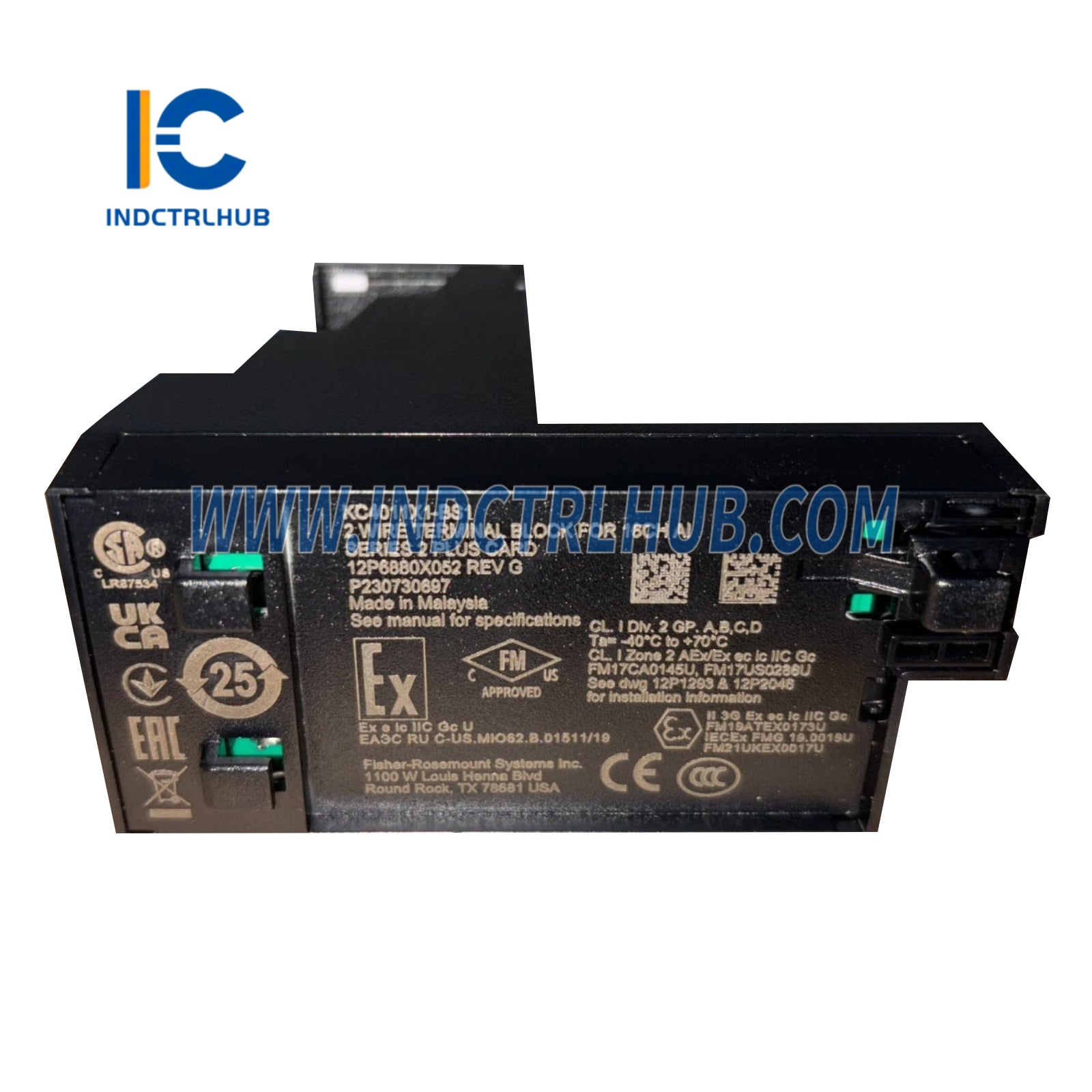

Emerson KC4011X1-BS1 2-vodičový AI 16-kanálový svorkovnicový blok

Emerson KC4011X1-BS1 2-vodičový AI 16-kanálový svorkovnicový blok - Rozhranie pre poľné zapojenie pre systémy DeltaV analógového vstupu

Emerson KC4011X1-BS1 2-vodičový AI 16-kanálový svorkovnicový blok poskytuje kritické ukončenie poľa pre analógové vstupné systémy DeltaV, umožňujúc spoľahlivé pripojenie 2-vodičových slučkových napájaných vysielačov k I/O kartám série M a série S. Tento 16-kanálový svorkovnicový blok dodáva 30VDC pri 500mA na kanál na napájanie poľných vysielačov a zároveň zachováva integritu signálu v zariadeniach na ťažbu ropy a plynu, chemických, farmaceutických a energetických zariadeniach vyžadujúcich presné meranie procesov.

Základné technické špecifikácie

• Modelové číslo: KC4011X1-BS1
• Počet kanálov: 16 analógových vstupných kanálov na jednu svorkovnicu
• Konfigurácia zapojenia: Rozhranie 2-vodičového slučkového napájania vysielača
• Napájanie obvodu v teréne: 30VDC pri maximálne 500mA na kanál
• Prevádzková teplota: -40 °C až +70 °C (-40 °F až 158 °F)
• Kľúč svorkovnice: Pozícia A6 pre správne priradenie I/O karty
• Prierez vodiča: Prijíma káble 22-14 AWG (0,32-2,5 mm²) pre káblové zapojenie v teréne
• Kompatibilita systému: Analógové vstupné karty DeltaV M-series a S-series

Globálne certifikáty pre nebezpečné oblasti

Certifikované pre nasadenie v klasifikovaných priemyselných prostrediach po celom svete:

• FM/CSA Severná Amerika: Trieda I, Divízia 2, Skupiny A-D, T4; aplikácie Triedy I, Zóna 2
• ATEX Európa: Certifikované pre zónu 2 pre inštalácie v explozívnej atmosfére podľa dokumentu 12P2046
• IECEx Medzinárodné: V súlade s globálnymi normami pre nebezpečné oblasti
• Certifikácia pre námorné použitie: Schválené DNV a ABS pre offshore platformy a námorné inštalácie

Priemyselné aplikácie merania procesov

Rozhranie vysielačov tlaku: Ukončite káblové zapojenie z 2-vodičových inteligentných vysielačov tlaku merajúcich procesné tlaky, diferenčné tlaky a absolútne tlaky. Kapacita 500mA na kanál napája štandardné 4-20mA HART vysielače a zároveň poskytuje dostatočnú rezervu pre diagnostiku vysielača, konfiguráciu a komunikáciu viacerých premenných bez problémov s poklesom napätia.

Systémy merania prietoku: Pripojte elektromagnetické, vírové a Coriolisove prietokomery k analógovým vstupným kartám DeltaV pre prevod vlastníctva, riadenie dávkovania a optimalizáciu procesu. Skrutkové svorky svorkovnice umožňujú pripojenie tienených skrútených dvojžilových káblov, ktoré sa bežne používajú v aplikáciách merania prietoku vyžadujúcich odolnosť proti rušeniu z VFD a vysokovýkonných zariadení.

Pripojenia vysielačov hladiny: Rozhranie s radarovými, ultrazvukovými a vedenými radarovými vysielačmi hladiny pre správu nádrží, riadenie hladiny reaktora a detekciu rozhrania separátora. Napájanie poľa 30VDC podporuje vysielače s rozšírenými meracími rozsahmi, ktoré vyžadujú vyššie prevádzkové napätia ako štandardné 24VDC slučkové zdroje.

Zapojenie teplotného vysielača: Ukončite 2-vodičové teplotné vysielače s RTD alebo termočlánkovými vstupmi pre monitorovanie procesnej teploty. Široký prevádzkový teplotný rozsah svorkovnice (-40°C až +70°C) umožňuje vonkajšie inštalácie a neklimatizované technické miestnosti bez zhoršenia výkonu alebo kalibračného posunu.

Analytická instrumentácia: Pripojte pH metre, analyzátory vodivosti, senzory rozpusteného kyslíka a turbidity metre v aplikáciách úpravy vody, farmaceutického priemyslu a potravinárstva a nápojov. Systém rotačného kľúča (pozícia A6) zabraňuje nesprávnej inštalácii I/O kariet, čím zabezpečuje, že káblové zapojenie v teréne zodpovedá typu nainštalovanej analógovej vstupnej karty.

Výhody 2-vodičových slučkovo napájaných vysielačov

Kritické výhody 2-vodičovej architektúry vysielača:

• Zjednodušené vedenie: Jednoduchý skrútený pár kábla poskytuje napájanie aj signál, čím znižuje náklady na inštaláciu a zložitosť zapojenia v rozvádzači
• Dlhé káblové vedenia: 2-vodičová konfigurácia podporuje dlhé vzdialenosti (až do 1000 metrov) bez degradácie signálu
• Intrinsická bezpečnosť: Nižšia spotreba energie umožňuje inštalácie s intrinsickou bezpečnosťou v zónach 0/Divízia 1 nebezpečných oblastí
• HART komunikácia: Digitálny HART protokol sa prekrýva na 4-20mA signál pre diaľkovú diagnostiku a konfiguráciu
• Znížený napájací rozpočet: Vysielač odoberá energiu z slučky, čím minimalizuje požiadavky na napájanie DCS

Požiadavky na inštaláciu a osvedčené postupy

Kritické pokyny pre spoľahlivé ukončenie poľného vedenia:

Rotary Keying System: Poloha kľúča A6 zabezpečuje kompatibilitu svorkovnice s 2-vodičovými analógovými vstupnými I/O kartami. Pred inštaláciou overte, či poloha kľúča I/O karty zodpovedá svorkovnici. Pokus o inštaláciu nekompatibilnej svorkovnice spôsobí mechanický konflikt a potenciálne poškodenie konektora.

Možnosť výmeny za chodu (Hot-Swap): Svorkovnice je možné pridávať alebo odoberať so zapnutým systémom LEN AK NIE JE nainštalovaná žiadna I/O karta A NIE JE pripojené žiadne poľné vedenie. Táto funkcia umožňuje predinštalovanie svorkovníc v dielni pred poľnou inštaláciou, čím sa skracuje čas uvedenia do prevádzky a minimalizuje prestoj systému počas montáže rozvádzača.

Ukončenie vodičov: Používajte skrutkové svorky s klietkou určené pre vodiče 22-14 AWG (0,32-2,5mm²). Odizolujte vodič 7-9 mm pre správny kontakt. Dotiahnite skrutky svoriek podľa špecifikácií výrobcu (zvyčajne 0,5-0,6 Nm), aby ste predišli voľným spojeniam, ktoré môžu spôsobiť prerušované signály alebo chyby merania.

Ochrana kábla: Ukončite tienenie kábla na svorkovnici pomocou vyhradených bodov na ukončenie tienenia. Správne uzemnenie tienenia zabraňuje elektromagnetickému rušeniu (EMI), ktoré by mohlo ovplyvniť analógové signály, najmä pri inštaláciách v blízkosti VFD, zváračiek alebo vysokovýkonných spínacích zariadení.

Správa napájacieho rozpočtu: Vypočítajte celkový odber prúdu vysielača, aby ste zabezpečili, že kombinovaná záťaž na všetkých 16 kanáloch zostane v rámci kapacity napájania I/O karty. Štandardné 4-20mA vysielače spotrebujú 20-25mA pri plnej škále; HART vysielače môžu počas konfigurácie alebo diagnostických operácií odoberať až 30mA.

Environmentálne špecifikácie

Kompatibilné analógové vstupné karty DeltaV

Prečo si vybrať Industrial Control Hub?

Váš špecializovaný zdroj pre originálne komponenty Emerson DeltaV automatizácie:

• ✓ 100 % autentické OEM produkty s plnou sledovateľnosťou výrobcu a zárukou
• ✓ Odborná technická podpora DCS od certifikovaných automatizačných inžinierov
• ✓ Rozsiahly sklad súčasných a starších terminálových blokov DeltaV
• ✓ Urýchlené globálne doručenie na trhy v USA, UK, EÚ a Ázijsko-pacifickom regióne
• ✓ Konkurenčné ceny s množstevnými zľavami pre projektové množstvá
• ✓ Kompletná dokumentácia, schémy zapojenia a inštalačná pomoc

Doplnkové terminálové bloky DeltaV

Informácie o objednávke a plánovanie systému

• KC4011X1-BS1: 2-vodičový AI 16-kanálový terminálový blok (tento produkt)
• Pozícia kľúča: A6 - pred objednaním overte kompatibilitu I/O karty
• Priemer vodiča: 22-14 AWG (0,32-2,5 mm²) odporúčaný pre káblové zapojenie v teréne
• Náhradné diely: Uchovávajte náhradné terminálové bloky pre rýchlu výmenu počas údržby

Technická dokumentácia & podpora

Kompletné inštalačné príručky vrátane dokumentu 12P2046 (Inštrukcie inštalácie zóny 2) a príručky „DeltaV S-Series and CHARMs Hardware Installation“ sú k dispozícii na požiadanie. Náš tím aplikovaných inžinierov poskytuje kontrolu zapojenia, usmernenie pri ukončení tienenia, výpočty energetického rozpočtu a pomoc pri riešení problémov pre zložité inštalácie analógových vstupov DeltaV.

Údržba a životnosť

• Žiadne časti opraviteľné používateľom: Terminálový blok nevyžaduje žiadnu údržbu v teréne okrem pravidelnej kontroly
• Nie je potrebná kalibrácia: Pasívne rozhranie káblov nevyžaduje kalibráciu ani nastavenie
• Nerozoberajte: Rozobratie terminálového bloku ruší záruku a môže poškodiť mechanizmus kľúčovania
• Kritériá kontroly: Pravidelne kontrolujte dotiahnutie skrutiek na termináloch, skontrolujte koróziu alebo zmenu farby naznačujúcu prehrievanie
• Očakávaná životnosť: 15+ rokov v typických prostrediach riadiacich miestností pri správnej inštalácii a údržbe
