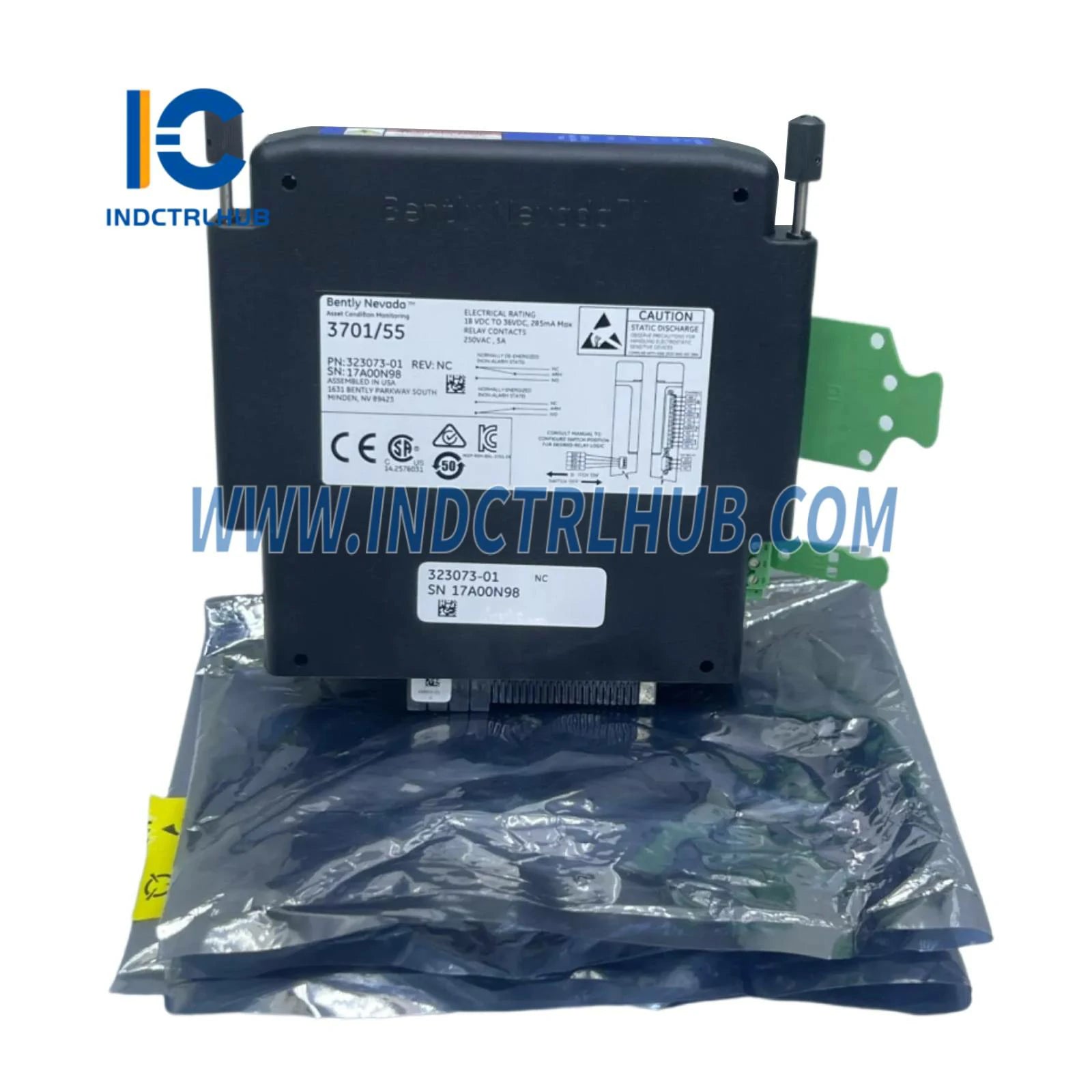

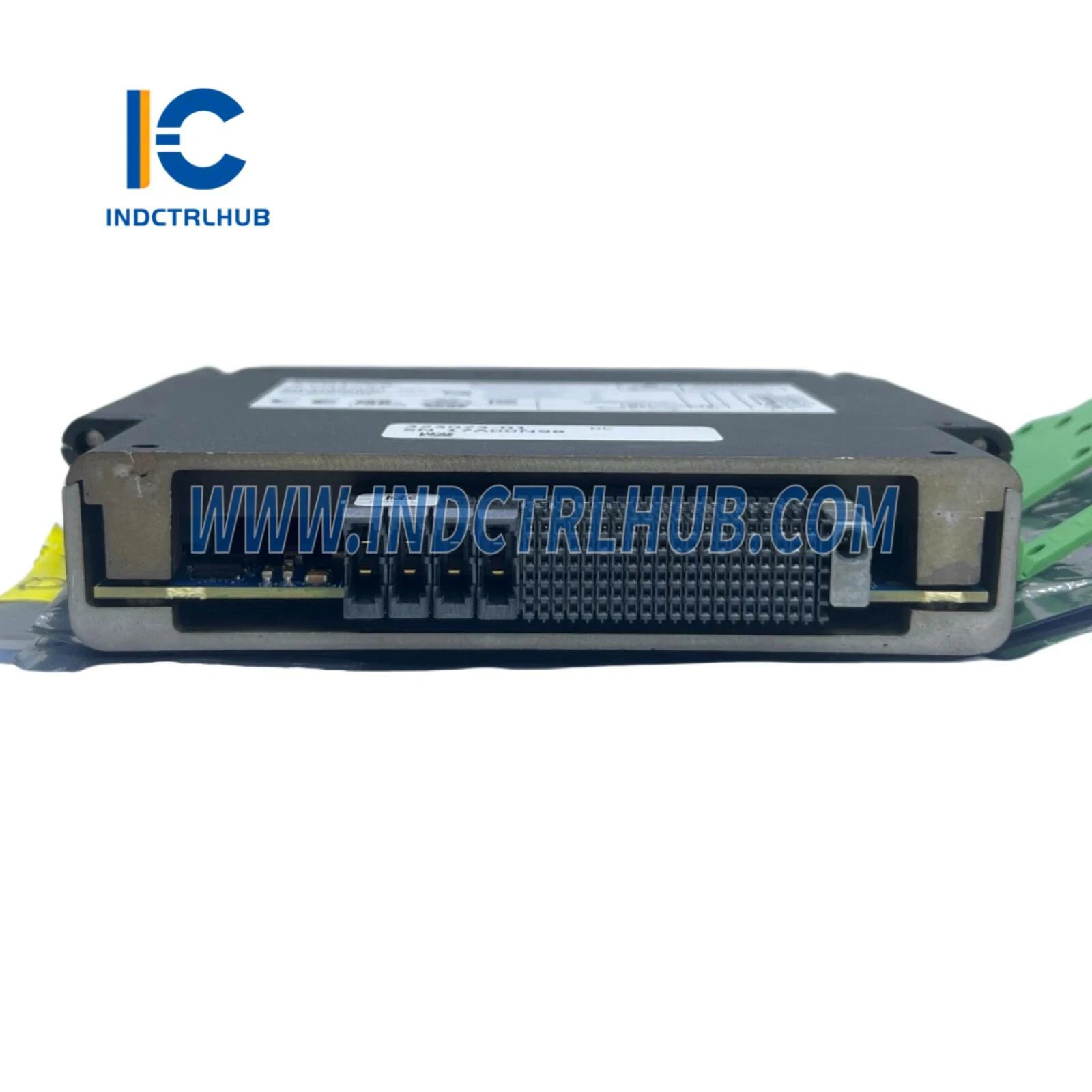

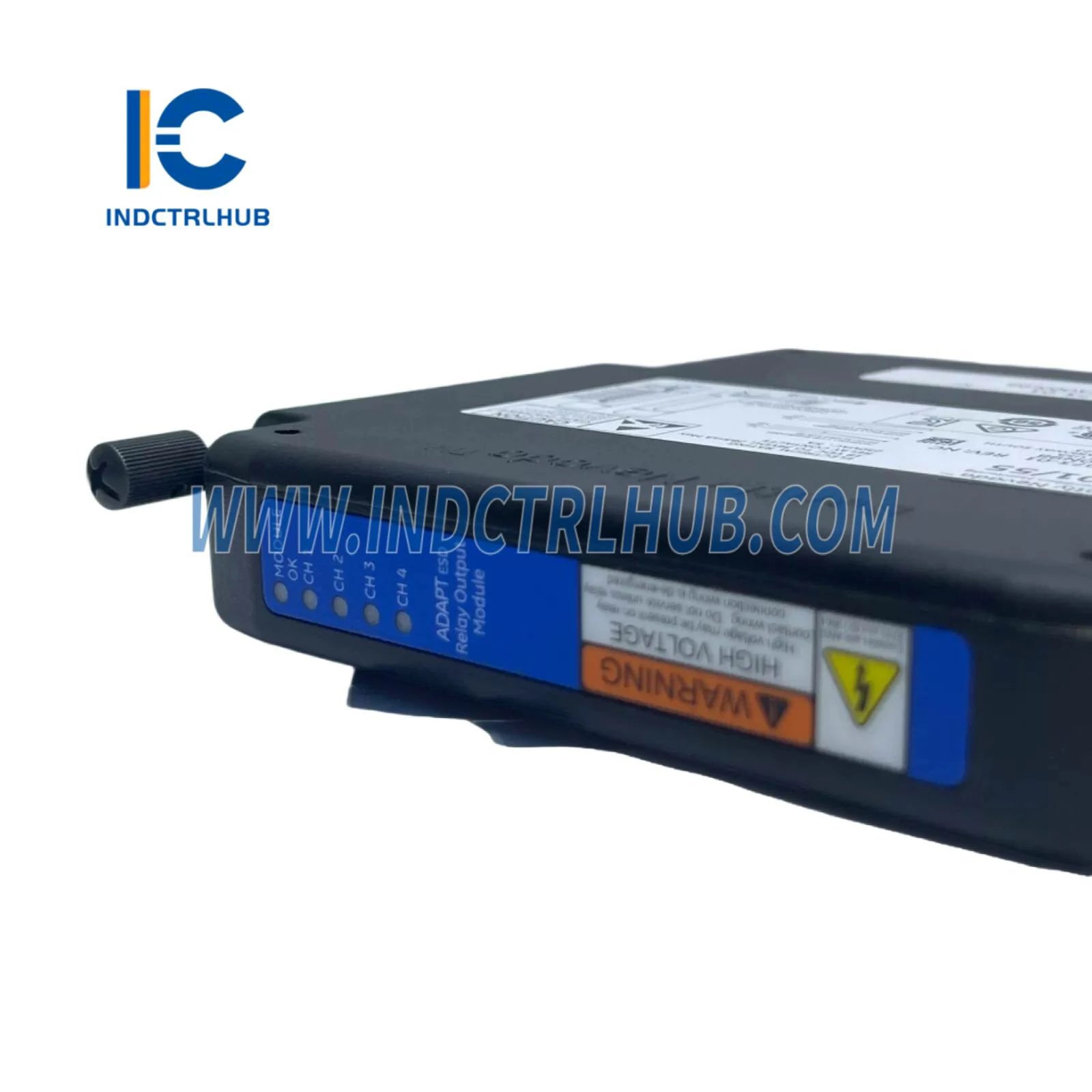

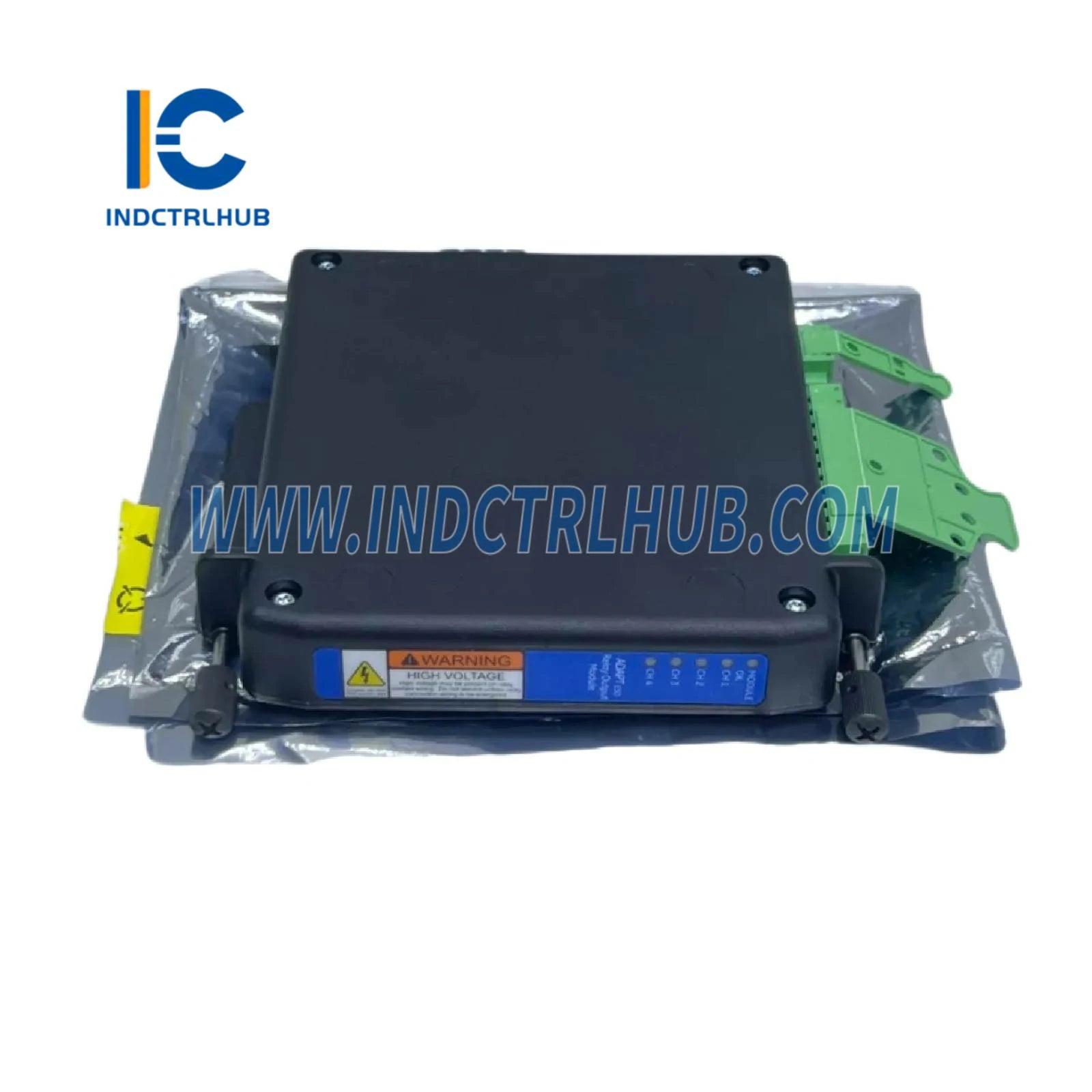

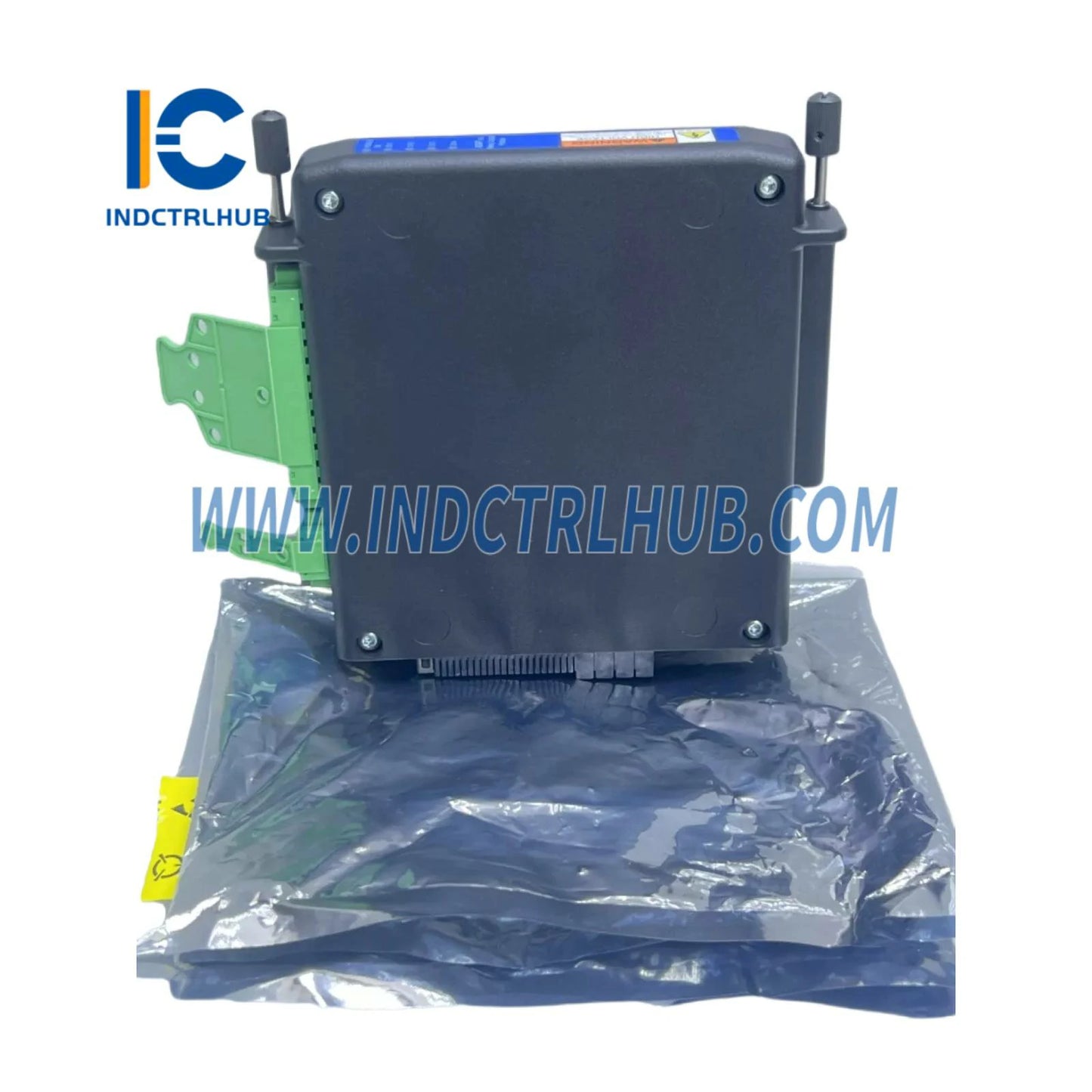

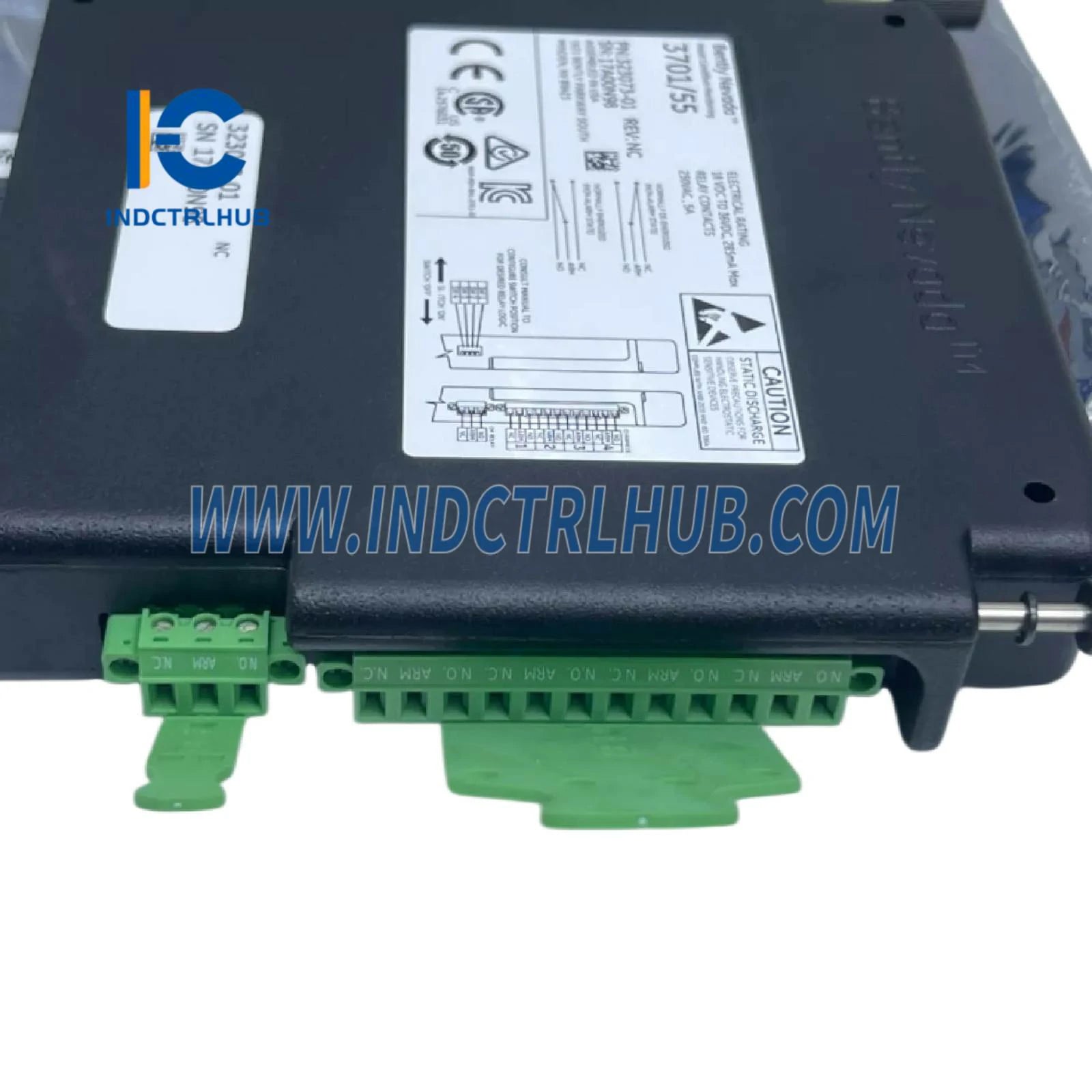

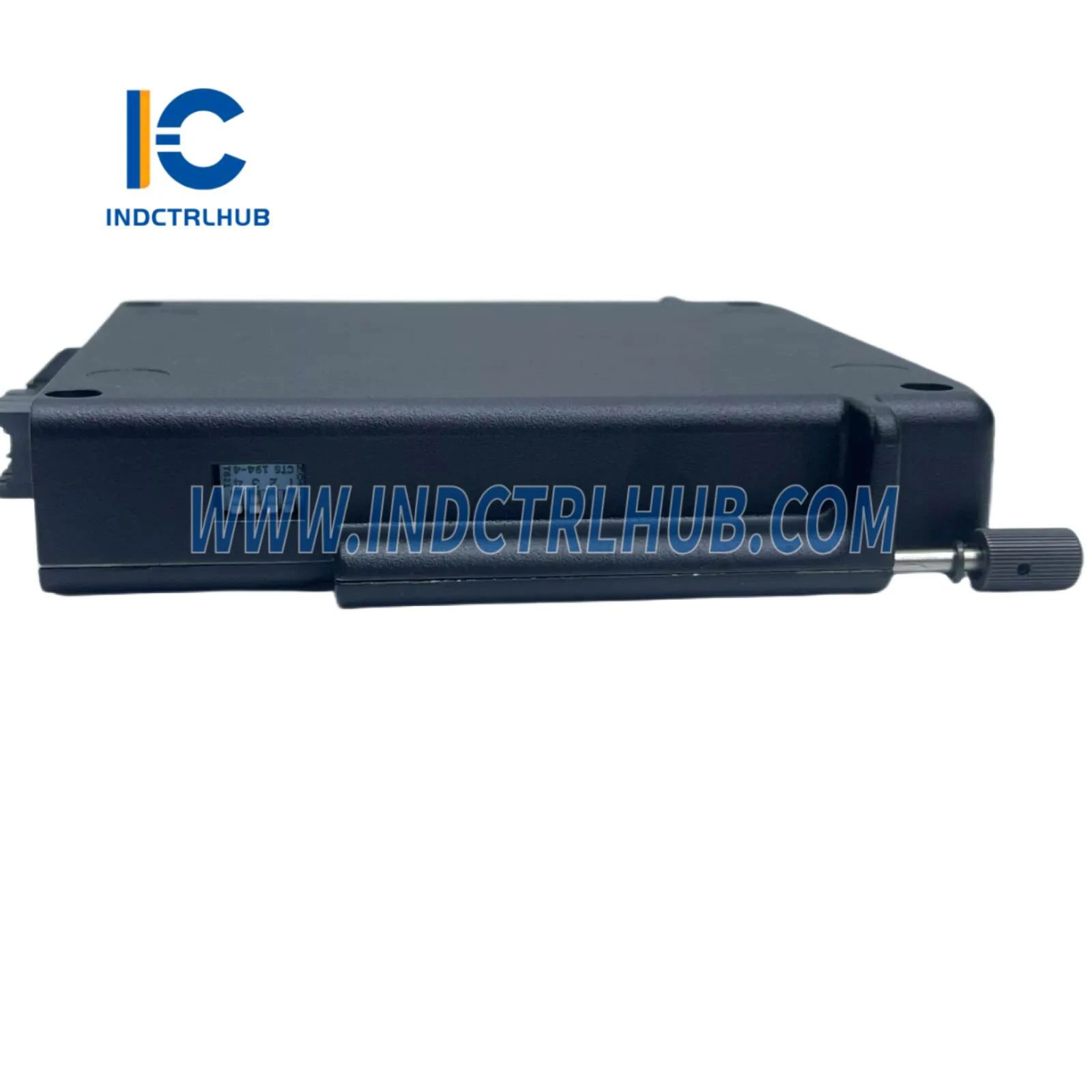

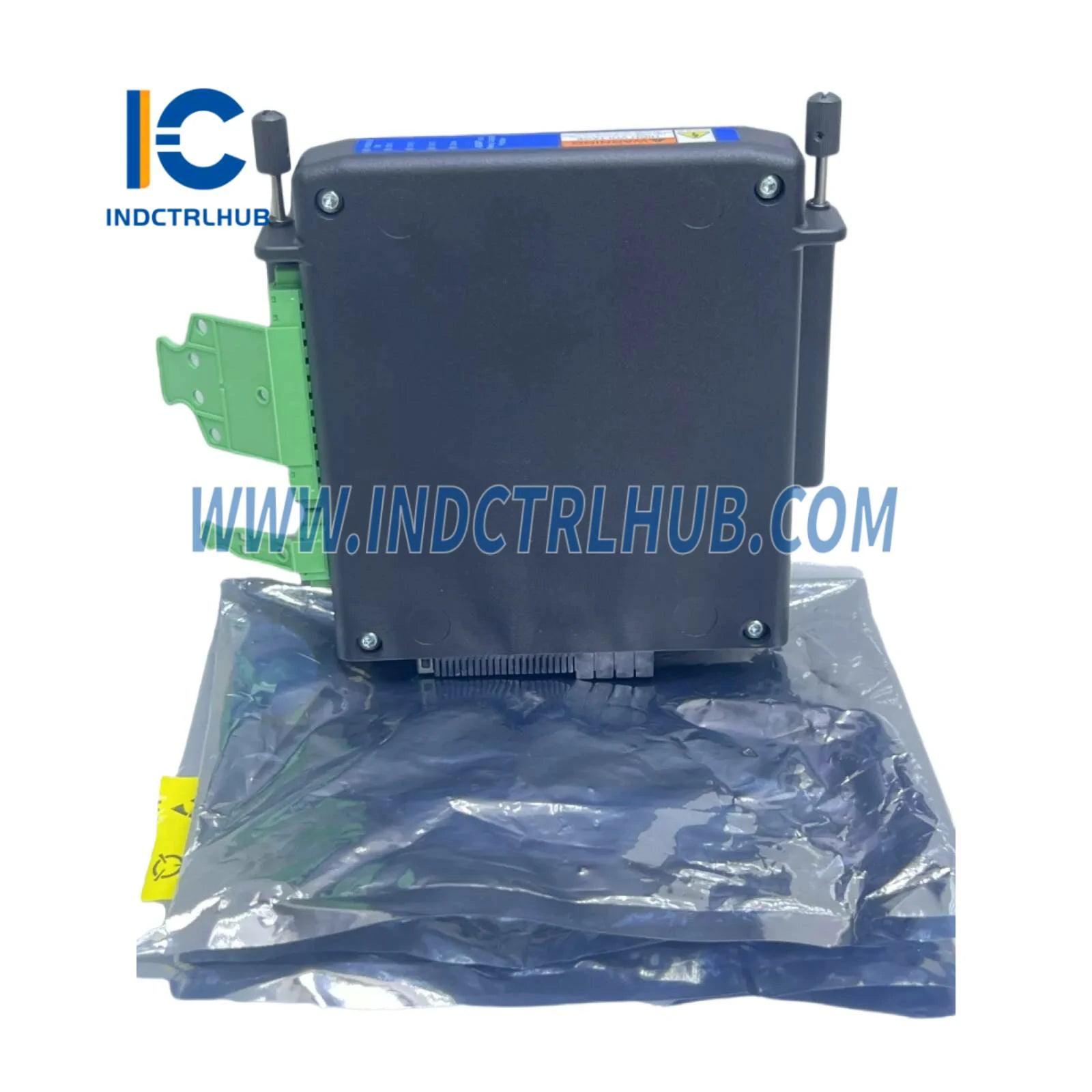

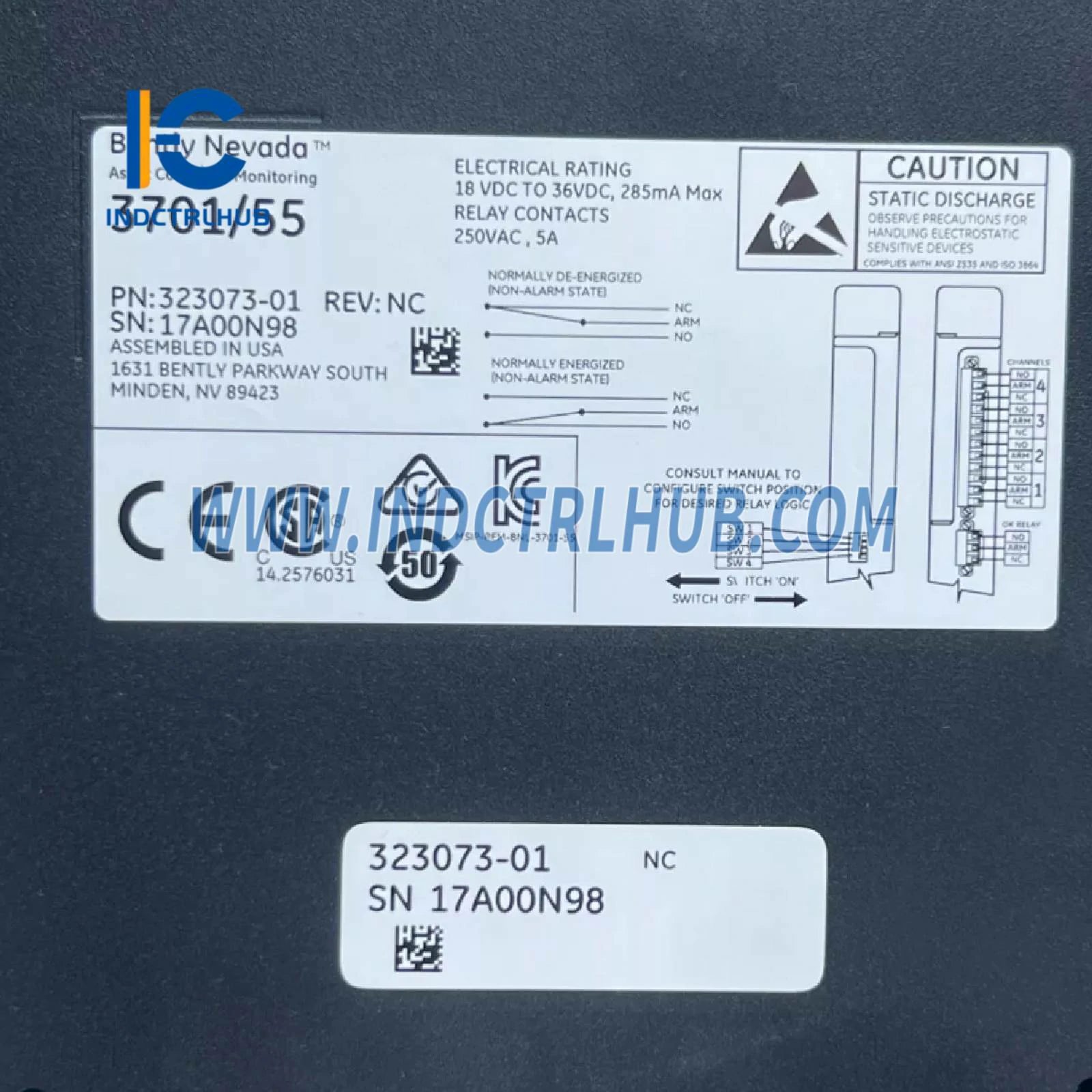

Bently Nevada 3701/55 323073-01 ADAPT ESD 4 kanálový reléový výstupný modul

Detaily produktu

• Výrobca: Bently Nevada
• Séria: 3701/55
• Model/Číslo dielu: 3701/55 323073-01
• Typ modelu: ADAPT ESD 4-kanálový modul reléového výstupu

Popis

Zariadenie 3701/55 Emergency Shutdown Device (ADAPT ESD) je bezpečnostný PLC, ktorý obsahuje grafické rozhranie pre programovanie logiky a integrovanú detekciu prekročenia rýchlosti. Je navrhnuté pre núdzové vypnutie rotačných strojov, ako sú parné, plynové a vodné turbíny, expandéry a iné procesné zariadenia.

Špecifikácie výstupu relé

• Kontakty relé kanála 1/2:

  • Konfigurovateľná hlasovacia logika:
    • Nezávislé 1oo1 hlasovanie alebo TMR 2oo3 hlasovanie
  • Typ relé: SPDT Jednopólový prepínač s dvojitým hodom
  • Prúdové hodnotenie:
    • Maximálne 5A/250 Vac/1500 VA
    • Maximálne 5A/250 Vdc/150 VA
  • Kontakty relé:
    • Normálne otvorený alebo normálne zatvorený
    • Konfigurovateľné spustenie pri energizácii alebo de-energovaní
  • Čas prechodu: Nominálne 8ms
  • Minimálny prepínací prúd: 12Vdc/100mA

• Kontaktný relé OK:

  • Normálne otvorený
  • De-energovanie na spustenie
  • Maximálne 5A/250 Vac/1500 VA
  • Maximálne 5A/250 Vdc/150 VA
  • SPDT Jednopólový prepínač s dvojitým hodom
  • Maximálny prúd: 5A/250 Vdc/150 VA
  • Čas prechodu: 8ms
  • Prepínací prúd: 12Vdc/100mA

Fyzikálne špecifikácie

• Rozmery (DxŠxV):
  • Relé výstupný modul: 15,8 x 2,8 x 15,8 cm (6,2 x 1,1 x 6,2 in)
• Hmotnosť:
  • Relé výstupný modul: 0,6 kg (1,3 lb)

Environmentálne špecifikácie

• Prevádzková teplota:

  • -30°C až +65°C (-22°F až +149°F)

• Skladovacia teplota:

  • -45°C až +85°C (-49°F až +185°F)

• Relatívna vlhkosť:

  • 0% až 95% (nekondenzujúce)

• Vibrácie:

  • Podľa IEC 60068-1, 3 g pri 3-57 Hz
  • 5 g @ 57-500 Hz

• Otras:

  • Podľa IEC 60068-2, 15 g po dobu 11 ms (prevádzkové a neprevádzkové)

Informácie o objednávke

• 3701/55 ADAPT ESD monitor

  • A: Schválenie agentúrou

    • 00: Žiadna
    • 01: CSA/NRTL/C (Trieda 1, Divízia 2, Zóna 2)
    • 02: ATEX/IECEx

  • B: Možnosť relé

    • 01: Štandardný relé modul
    • 02: Relé modul pozlátený zlatom
