Product Description
Detaily produktu

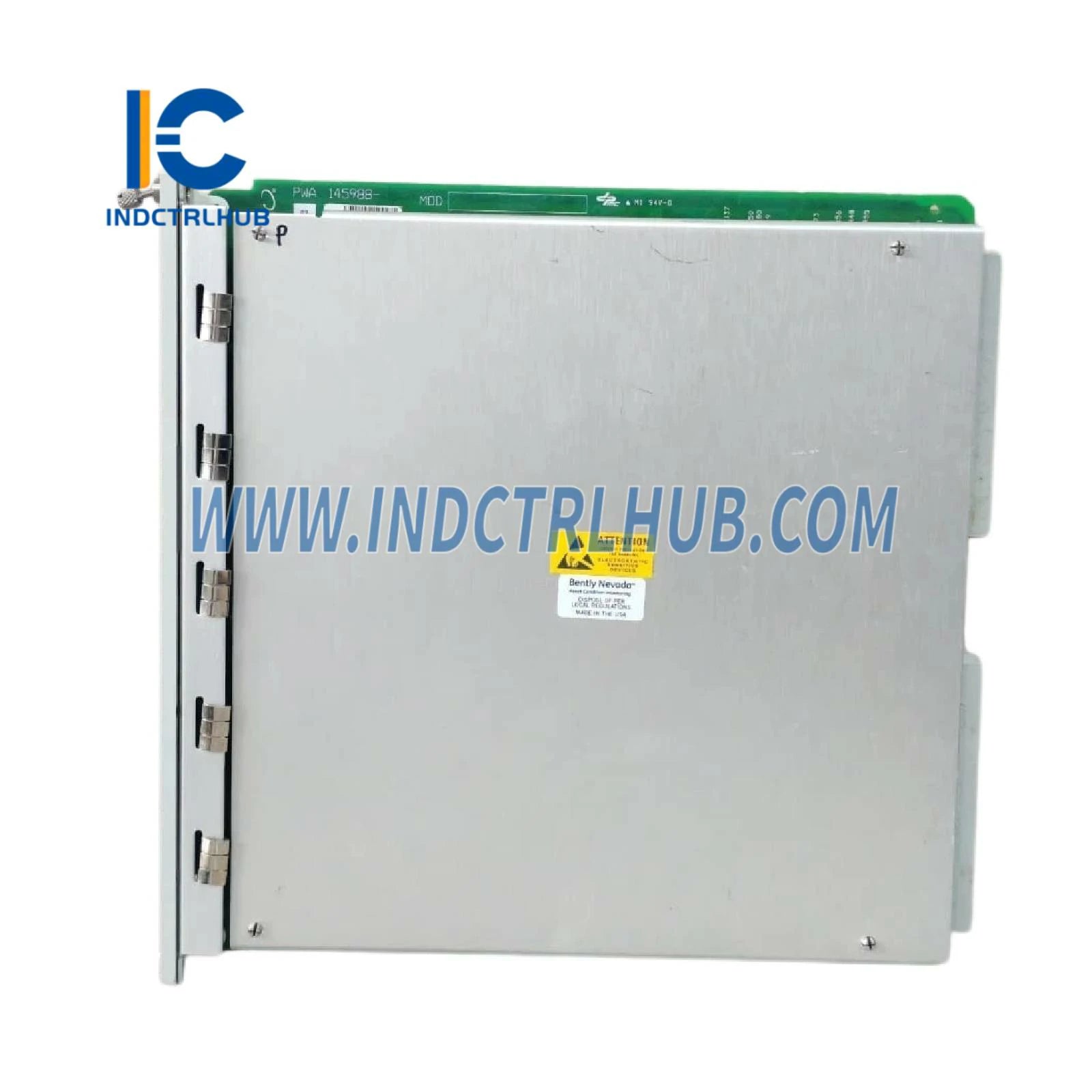

| Výrobca | Bently Nevada |
|---|---|
| Séria | 3500/65 |

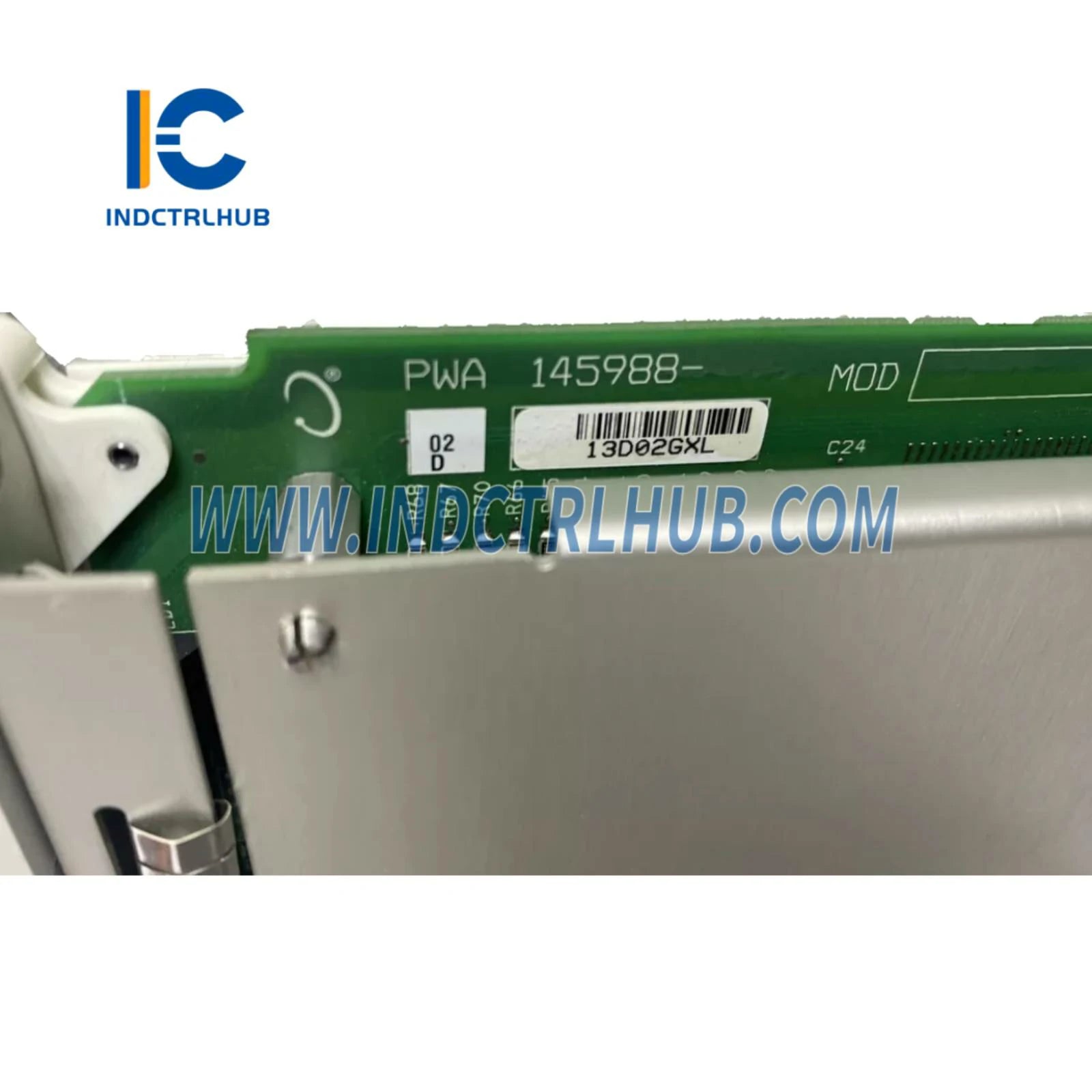

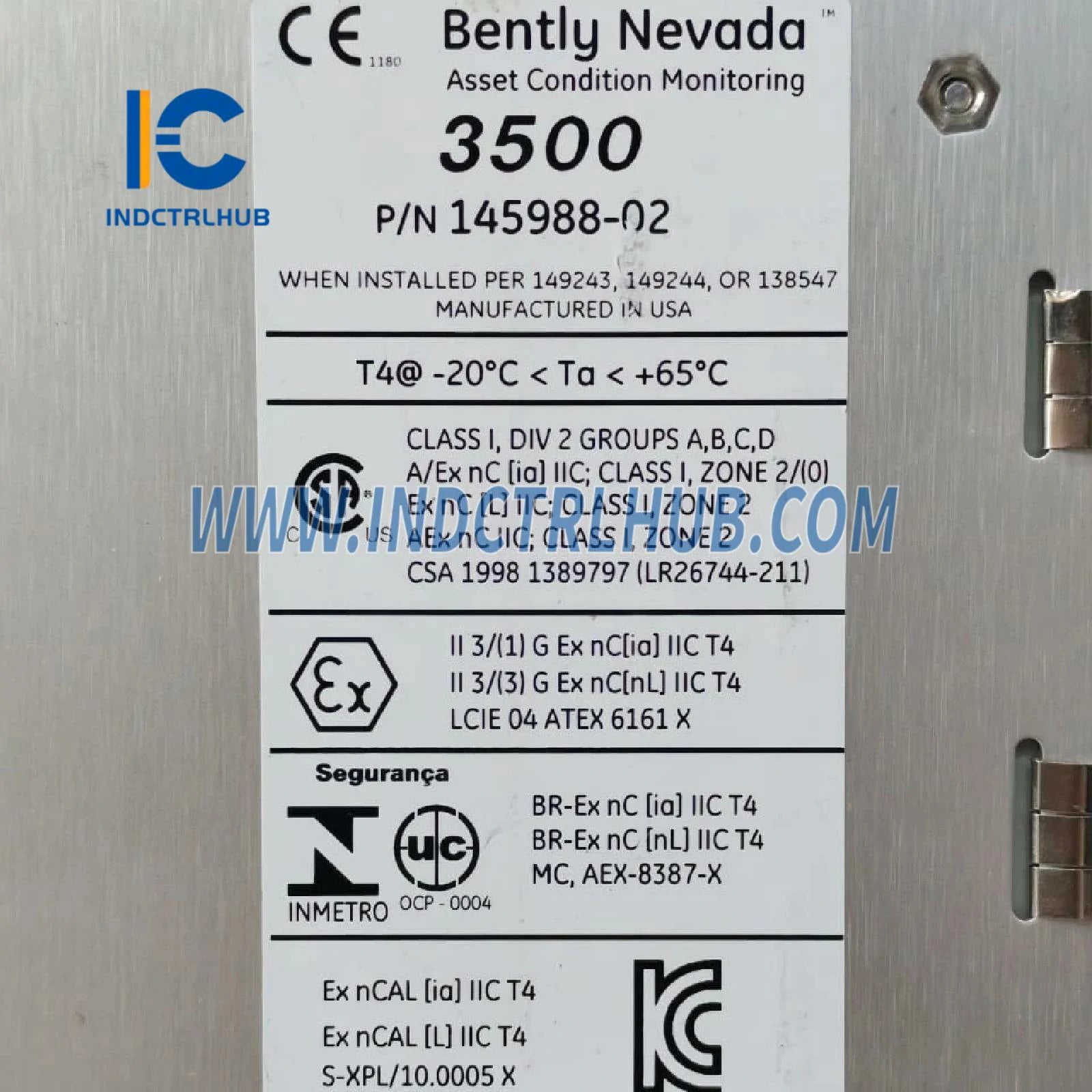

| Model/Číslo dielu | 145988-02 |
| Typ modelu | 16-kanálový teplotný monitor |
Popis

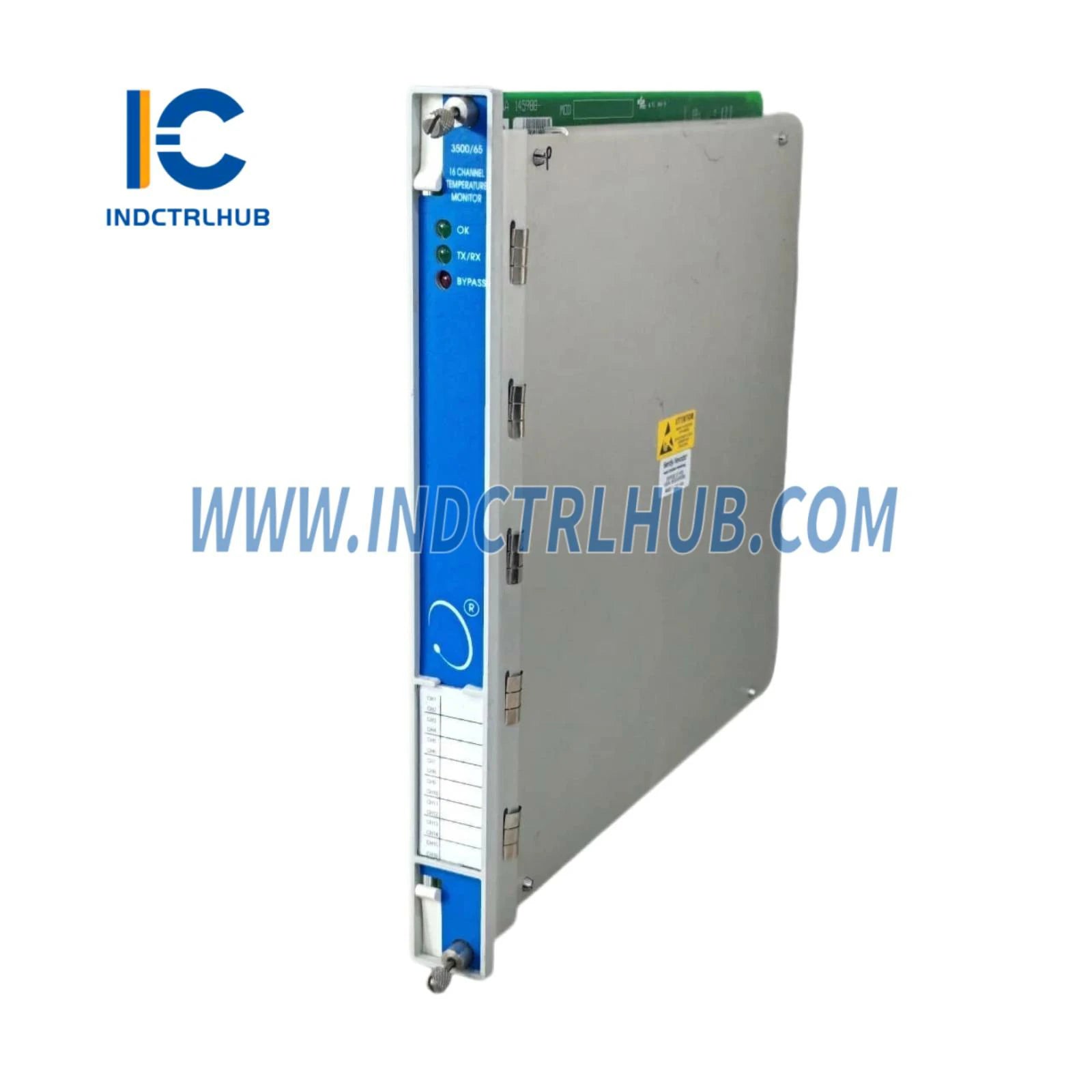

Monitor 3500/65 poskytuje 16 kanálov pre monitorovanie teploty. Prijíma vstupy teploty z odporového teplotného snímača (RTD) aj z izolovaného hrotového termočlánku (TC). Tieto vstupy sú upravené a porovnávané s užívateľsky programovateľnými alarmovými nastaveniami pre presné a spoľahlivé monitorovanie.
Špecifikácie
Vstupy
- Spotreba energie: 3 wattov (nominálne)

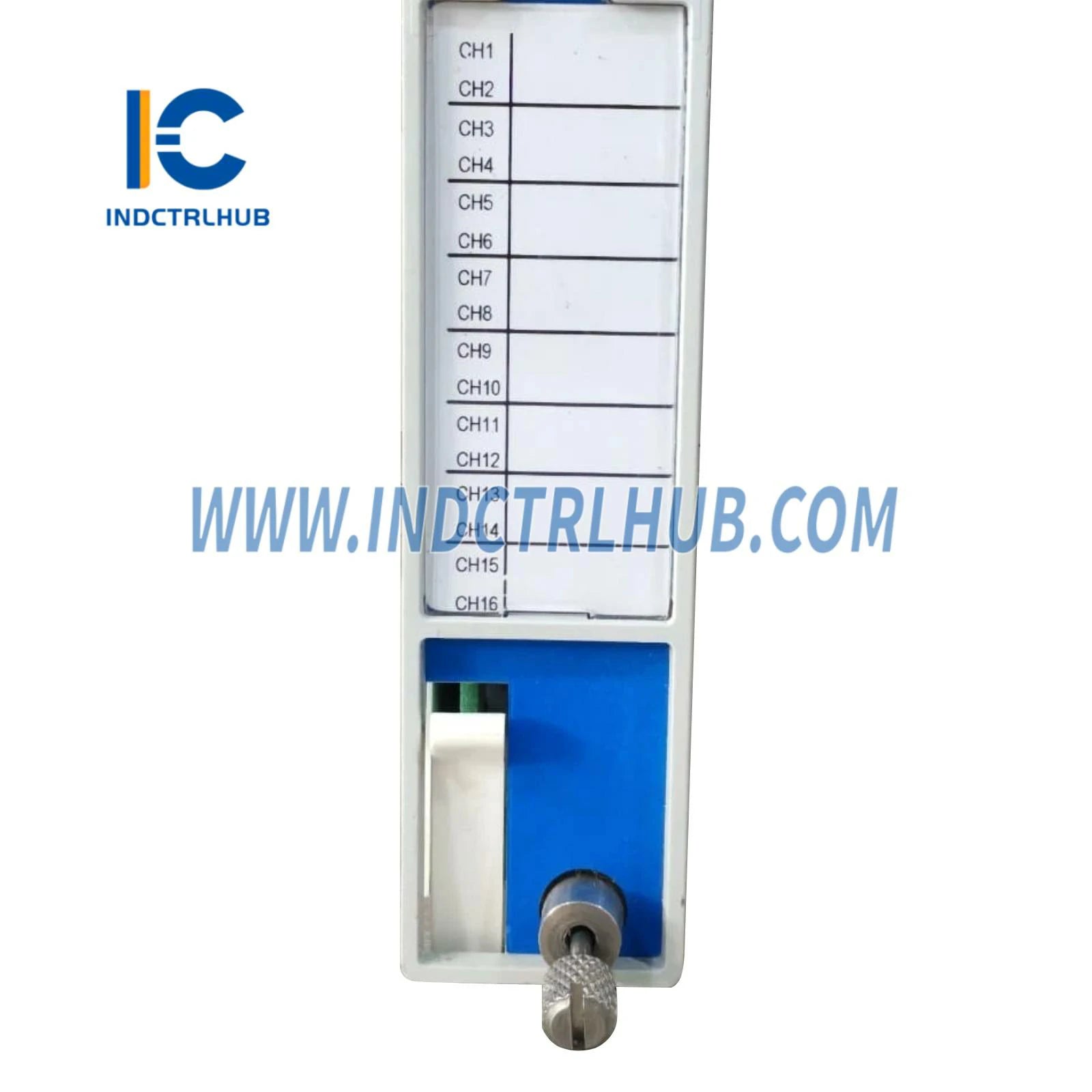

- Signál: Prijíma od 1 do 16 signálov RTD alebo izolovaných hrotových TC snímačov
- Vstupná impedancia: Väčšia ako 1 MΩ pre každý vstupný vodič
Výstupy
-

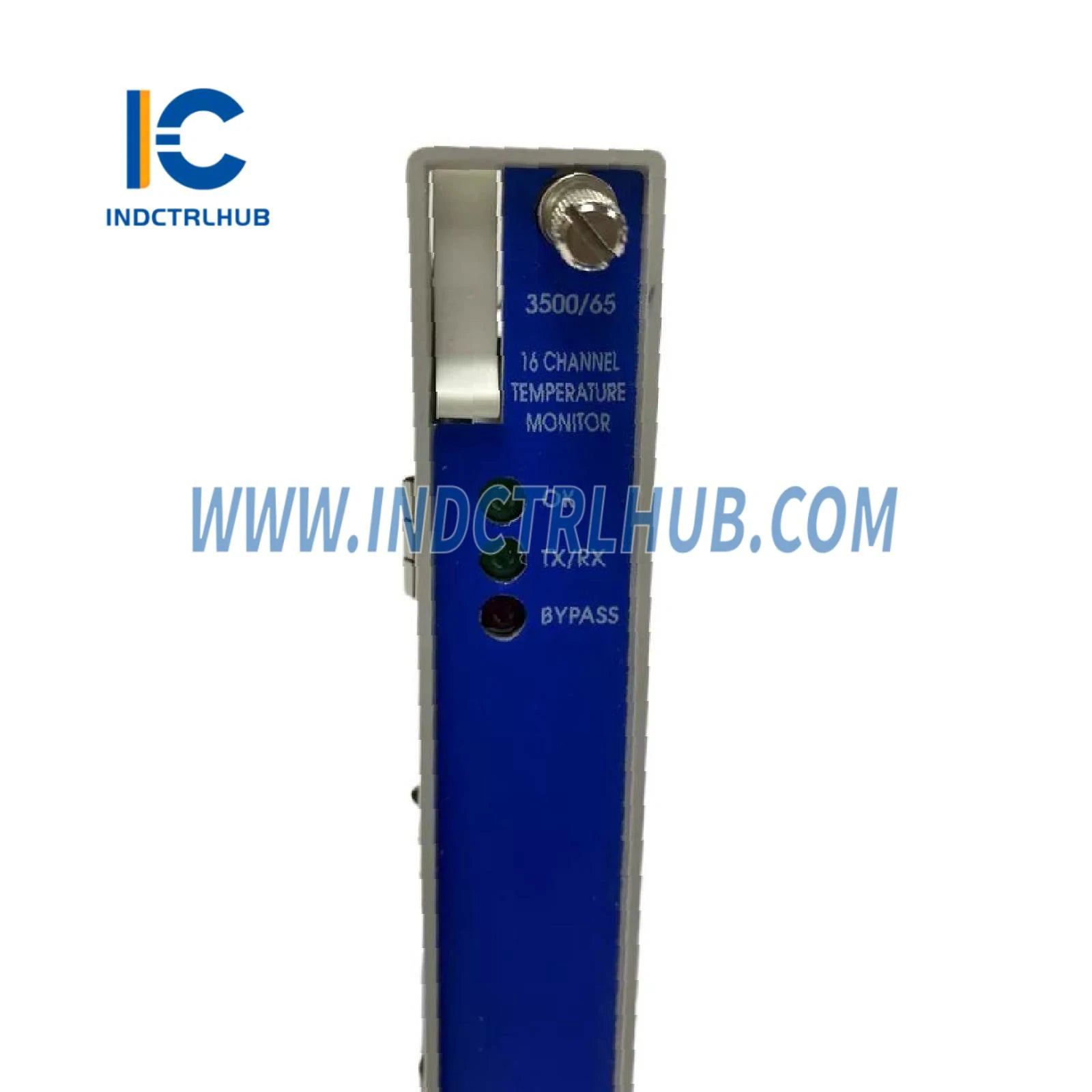

LED na prednom paneli:
- LED OK: Indikuje, že monitor pracuje správne.
- LED TX/RX: Indikuje komunikáciu s inými modulmi v ráme 3500.
- LED Bypass: Indikuje, že monitor je v režime Bypass.
- Hodnota prúdu RTD zdroja: 913 ± 7 µA pri 25°C na snímač (1 napájanie pre 4-vodičový RTD a 2 napájania pre 3-vodičový)
Environmentálne limity
| Stav | Rozsah teplôt |
|---|---|
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +150 °F) |
| Teplota skladovania | -40 °C až +85 °C (-40 °F až +185 °F) |
Fyzikálne špecifikácie
| Komponent | Rozmery (V x Š x H) | Hmotnosť |
|---|---|---|
| Hlavný modul | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) | 0,91 kg (2,0 lbs.) |
Informácie o objednávke
| Formát modelu | 3500/65-AA-BB |
|---|---|
| A: Typ I/O modulu |
01: RTD/izolovaný hrot TC s vnútornými ukončeniami 02: RTD/izolovaný hrot TC s vonkajšími ukončeniami |
| B: schválenie agentúrou |
00: Žiadne 01: CSA/NRTL/C 02: CSA/ATEX |
