Product Description

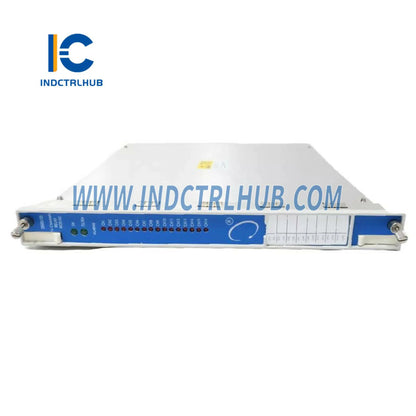

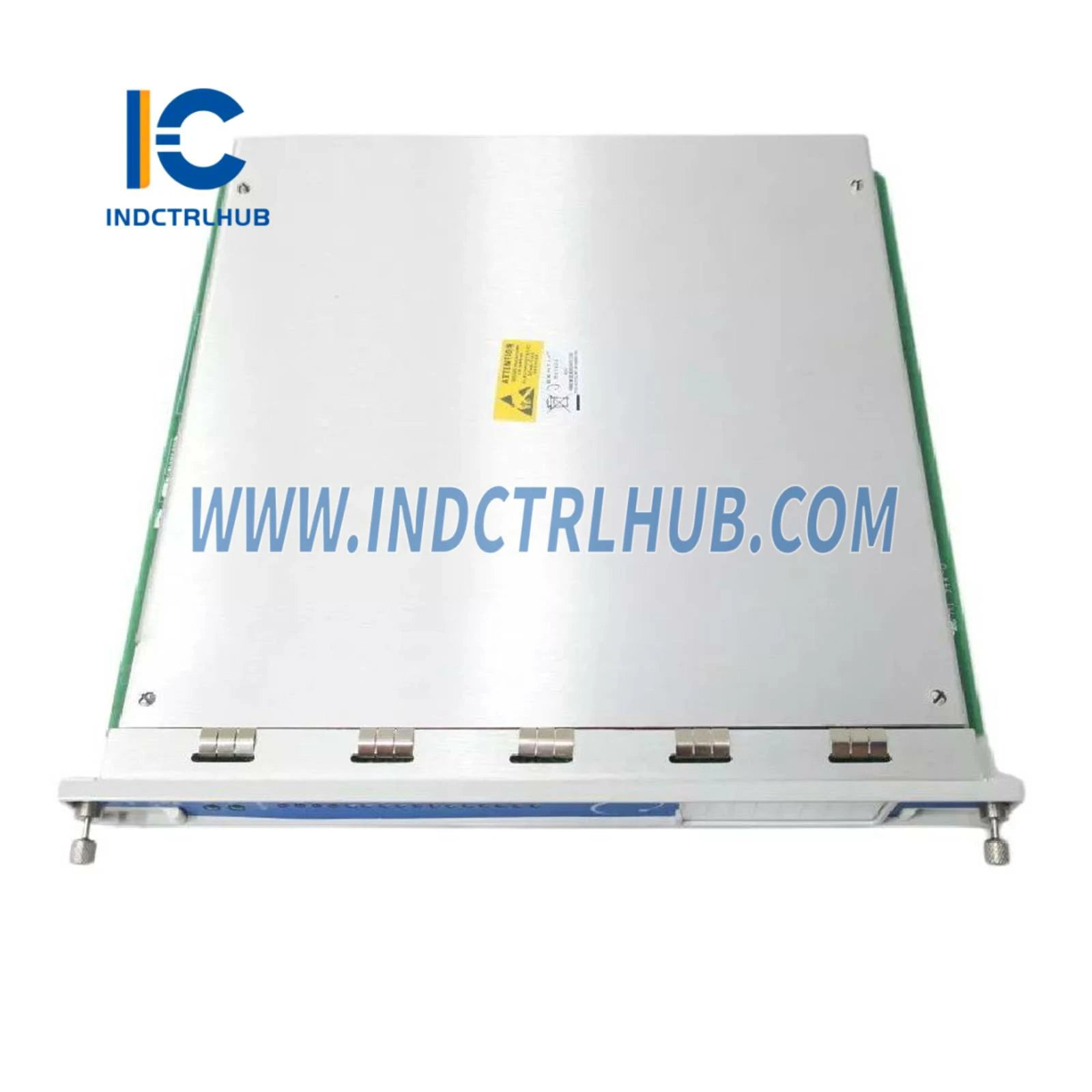

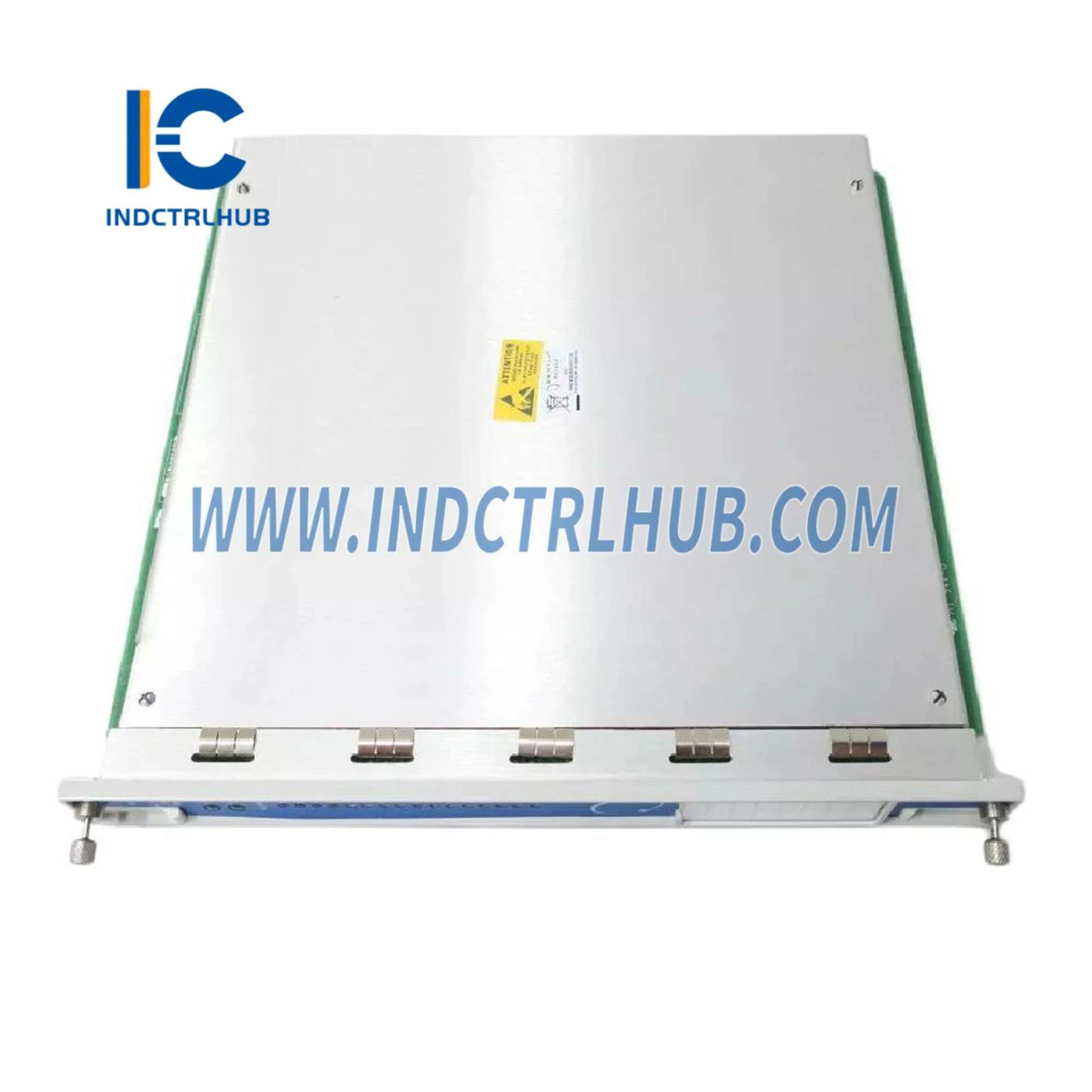

Detaily produktu
| Výrobca | Bently Nevada |
|---|---|
| Séria | 3500/33 |

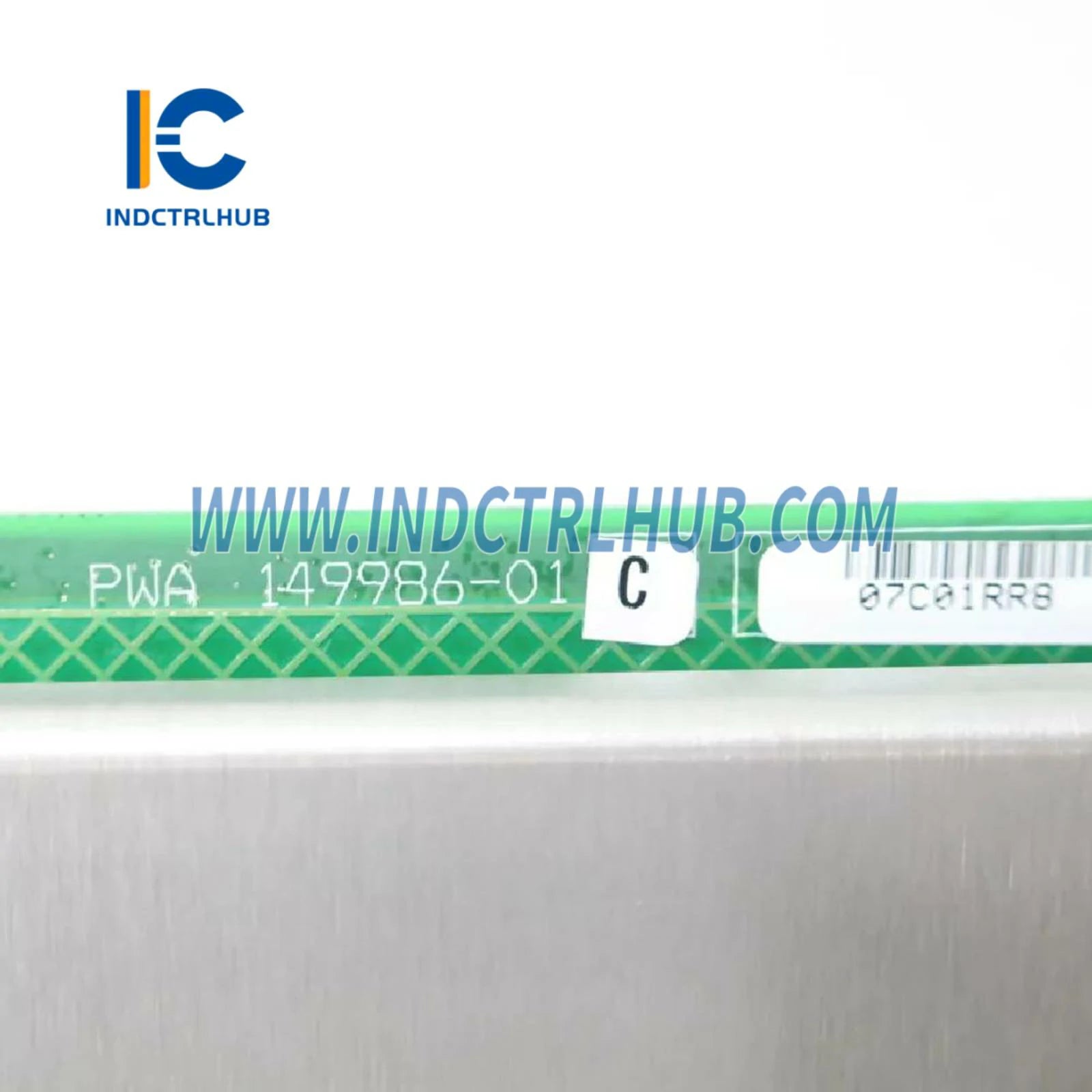

| Model/Číslo dielu | 149986-01C |
| Typ modelu | 16-kanálový reléový modul |
Popis
Modul 3500/33 16-kanálové relé je modul plnej výšky, ktorý poskytuje 16 reléových výstupov pre systém ochrany strojov 3500 Series. Tento modul umožňuje flexibilitu umiestnením viacerých reléových modulov do slotov napravo od modulu prechodového dátového rozhrania (TDI). Podporuje nezávislé nastavenie každého kanála, čo umožňuje používateľom definovať správanie relé podľa konkrétnych potrieb.
Špecifikácie
Spotreba energie:
- 5,8 wattov (typické)

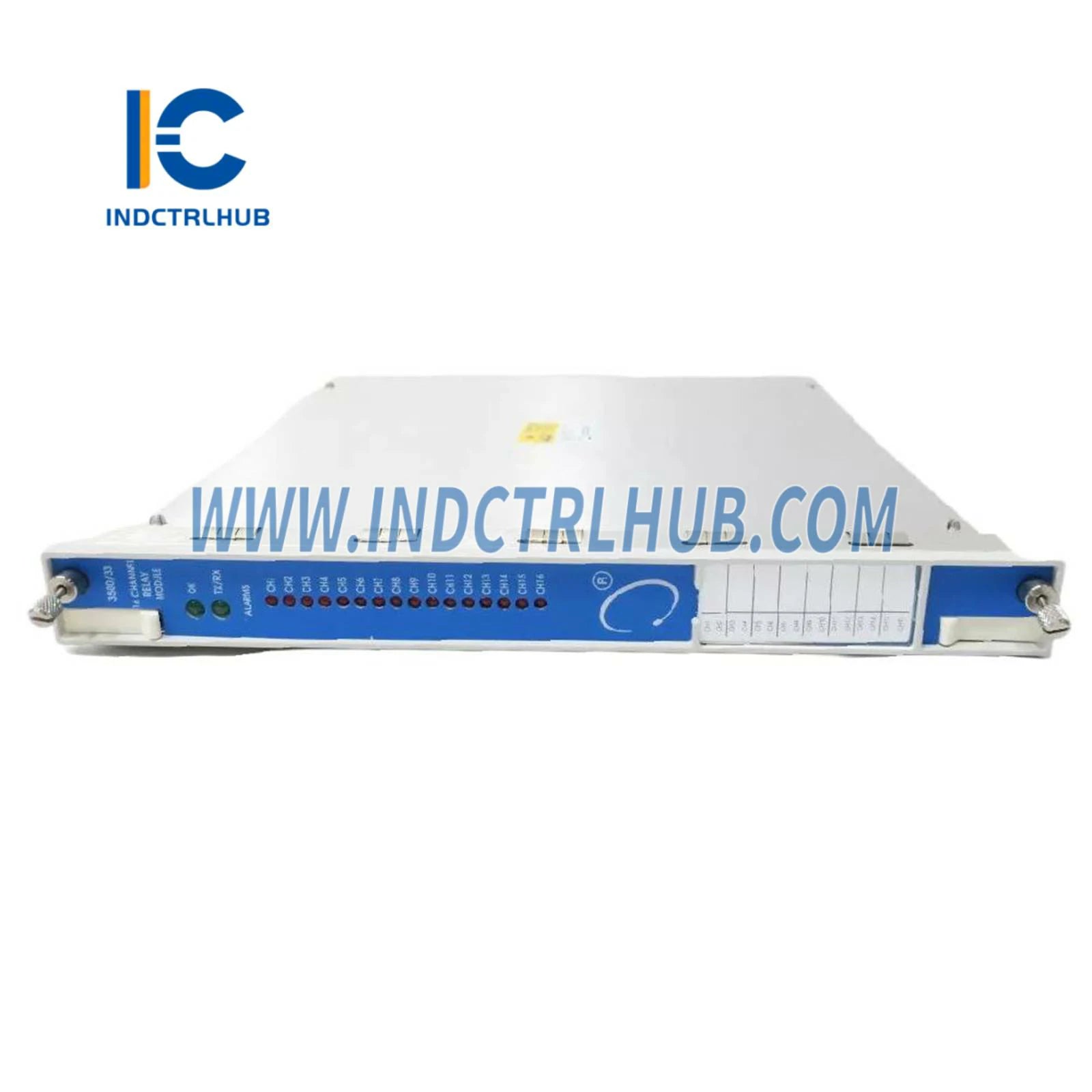

Indikátory výstupu:
- OK LED: Rozsvieti sa, keď modul funguje správne.
- TX/RX LED: Bliká, aby indikoval komunikáciu medzi týmto modulom a ostatnými modulmi v ráme.
- CH Alarm LED: Rozsvieti sa, keď ktorýkoľvek z reléových kanálov vstúpi do alarmového stavu.
Charakteristiky relé:
- Typ: Jednopólové, prepínacie (SPDT) relé.
- Utesnenie: Epoxidové utesnenie.
- Potlačovač oblúka: 250 Vrms inštalovaný ako štandard.
- Životnosť reléových kontaktov: 10 000 cyklov.
- Prevádzka: Modul je rozdelený do štyroch skupín po štyroch kanáloch, z ktorých každý môže byť prepínačom nastavený na normálne neaktivovaný (ND) alebo normálne aktivovaný (NE) režim.
Environmentálne limity
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +150 °F) |
|---|---|
| Teplota skladovania | -40 °C až +85 °C (-40 °F až +185 °F) |
| Vlhkosť | 95 %, nekondenzujúce |
Fyzické rozmery
| Hlavný modul | Rozmery: 241 mm (9,50 in) x 24,4 mm (0,96 in) x 242 mm (9,52 in) <br> Hmotnosť: 0,7 kg (1,6 lb) |
|---|
Informácie o objednávke
| Možnosť | Popis |
|---|---|
| A: Výstupný modul | 01: 16-kanálový reléový výstupný modul 02: 16-kanálový bezpečnostný reléový výstupný modul 03: Nízkonapäťový 16-kanálový reléový výstupný modul 04: Nízkonapäťový 16-kanálový bezpečnostný reléový výstupný modul |
| B: Možnosť schválenia pre nebezpečné oblasti | 00: Žiadne 01: cNRTLus (Trieda 1, Divízia 2) 02: ATEX/IECEx/CSA (Trieda 1, Zóna 2) |
