Product Description
Detaily produktu
| Výrobca | Bently Nevada |
|---|---|
| Séria | 3500/32 |
| Model/Číslo dielu | 125720-02 |
| Typ modelu | 4-kanálový modul reléového výstupu |
Popis

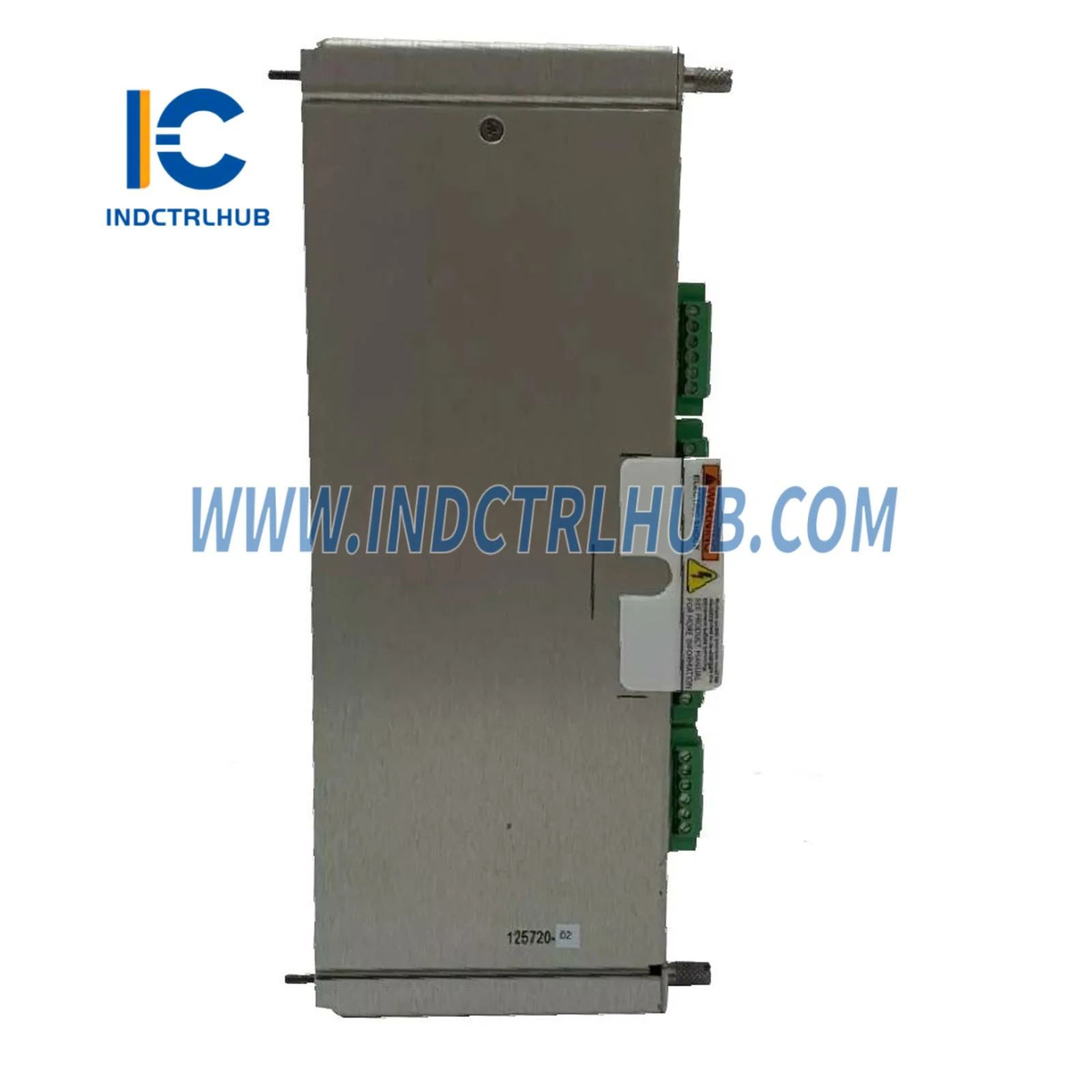

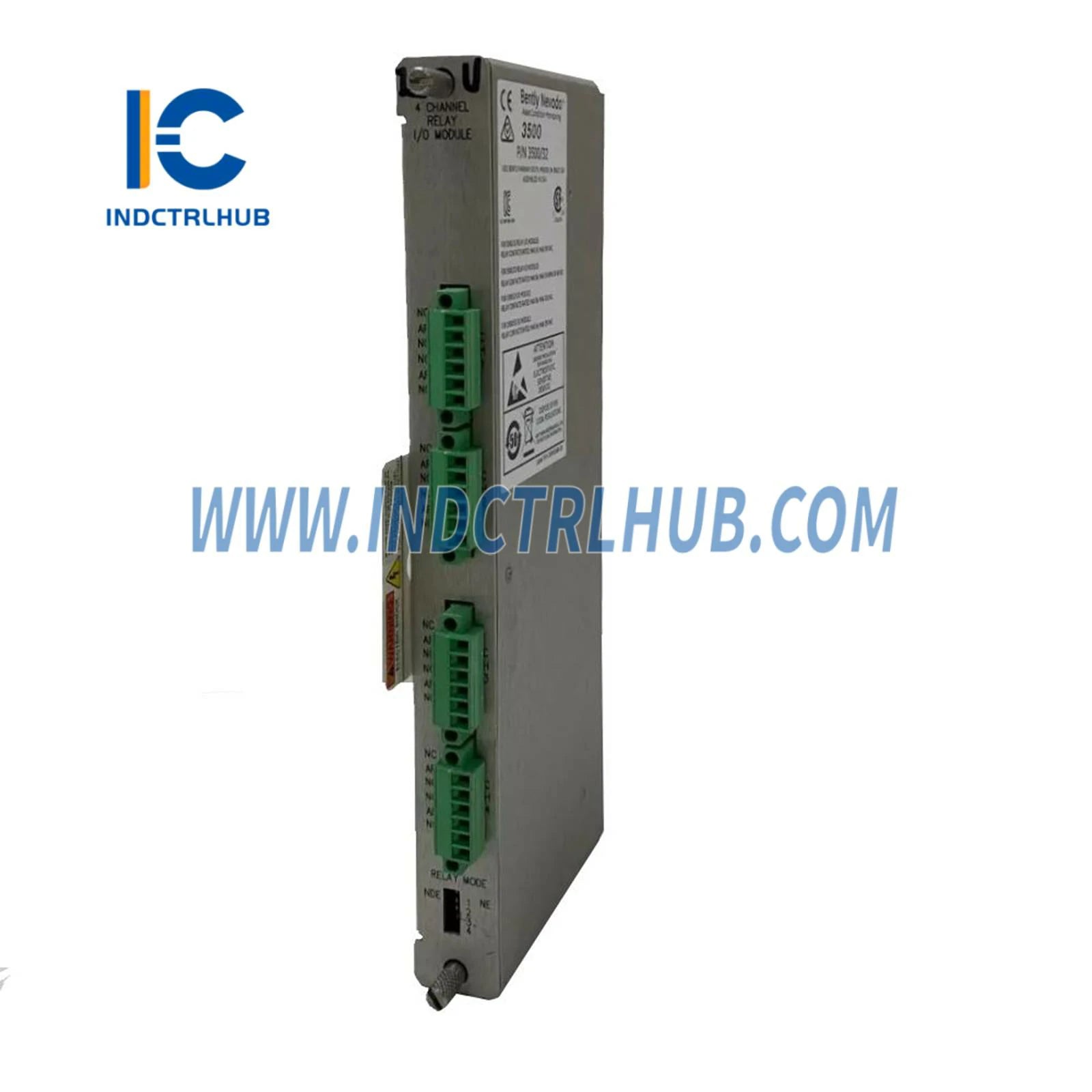

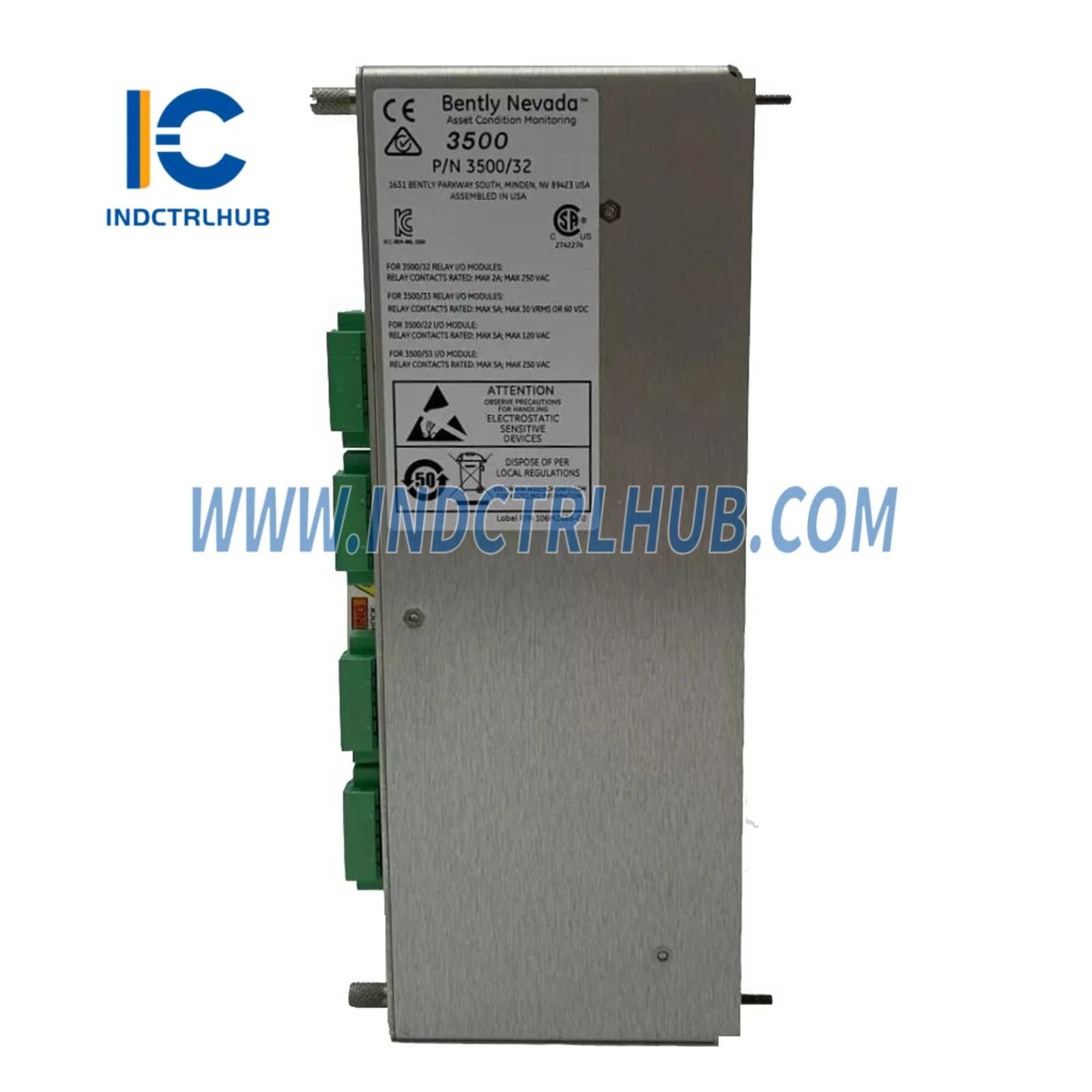

3500/32 4-kanálový modul reléového výstupu je modul plnej výšky navrhnutý na poskytovanie štyroch reléových výstupov pre ochranné systémy strojov Bently Nevada série 3500. Modul umožňuje nezávislé programovanie každého výstupu na vykonávanie hlasovacej logiky, čím poskytuje flexibilitu v reakcii systému na monitorované podmienky. Viacero 4-kanálových reléových modulov môže byť pridaných do akéhokoľvek slotu napravo od modulu rozhrania pre prechodné dáta na rozšírenie schopností systému.
Špecifikácie
Spotreba energie:
- 5,8 W (typicky)
Indikátory výstupu:
- OK LED: Rozsvieti sa, keď modul funguje správne.
- TX/RX LED: Bliká, aby indikovala správnu komunikáciu medzi modulom a ostatnými modulmi v ráme.
- CH ALARM LED: Svieti, keď je reléový kanál v stave alarmu.
Charakteristiky relé:
- Typ: Jednopólové, prepínacie (SPDT) relé.
- Utesnenie: Epoxidové utesnenie.
- Potlačovač oblúka: 250 Vrms, štandardne inštalovaný.
- Životnosť kontaktu: 100 000 cyklov pri 5 A, 24 Vdc alebo 240 Vac.
- Prevádzka: Každé relé môže byť prepínačom vybrané ako normálne neaktivované alebo normálne aktivované.
Environmentálne limity
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +150 °F) |
|---|---|
| Teplota skladovania | -40 °C až +85 °C (-40 °F až +185 °F) |
| Vlhkosť | 95 %, nekondenzujúce |
Fyzické rozmery
| I/O modul | Rozmery: 241 mm (9,50 in) x 24,4 mm (0,96 in) x 99,1 mm (3,90 in) <br> Hmotnosť: 0,4 kg (1,0 lb) |
|---|
Informácie o objednávke
| Možnosť | Popis |
|---|---|
| A: Výstupný modul | 01: 4-kanálový modul reléového výstupu |
| B: Možnosť schválenia agentúrou | 00: Žiadne 01: cNRTLus (Trieda I, Div 2) 02: ATEX/IECEx/CSA (Trieda I, Zóna 2) |
