Riešenie na výmenu/vylepšenie Bently Nevada 330104-00-09-90-02-00 pre 3300 XL – hladký prechod bez kompromisov

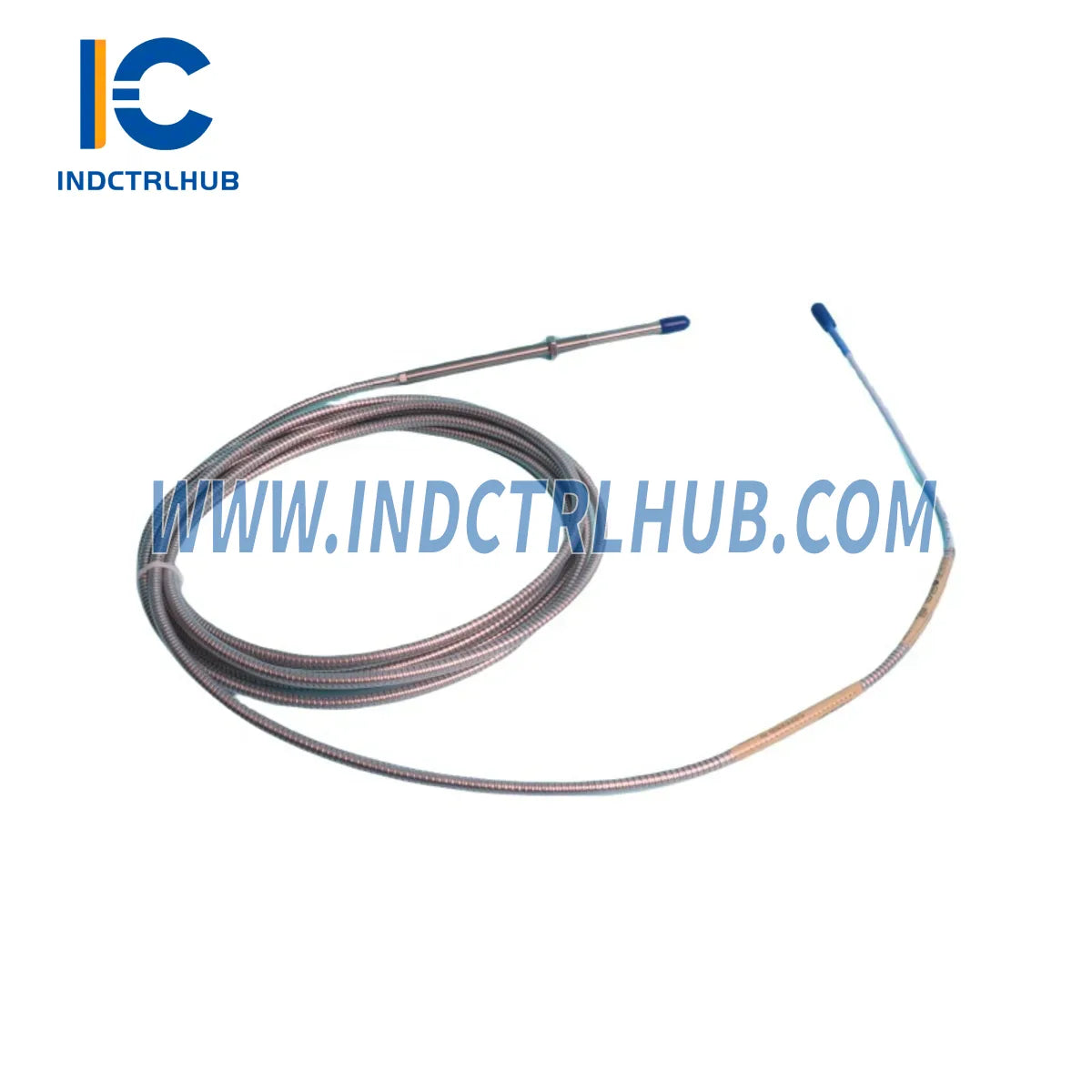

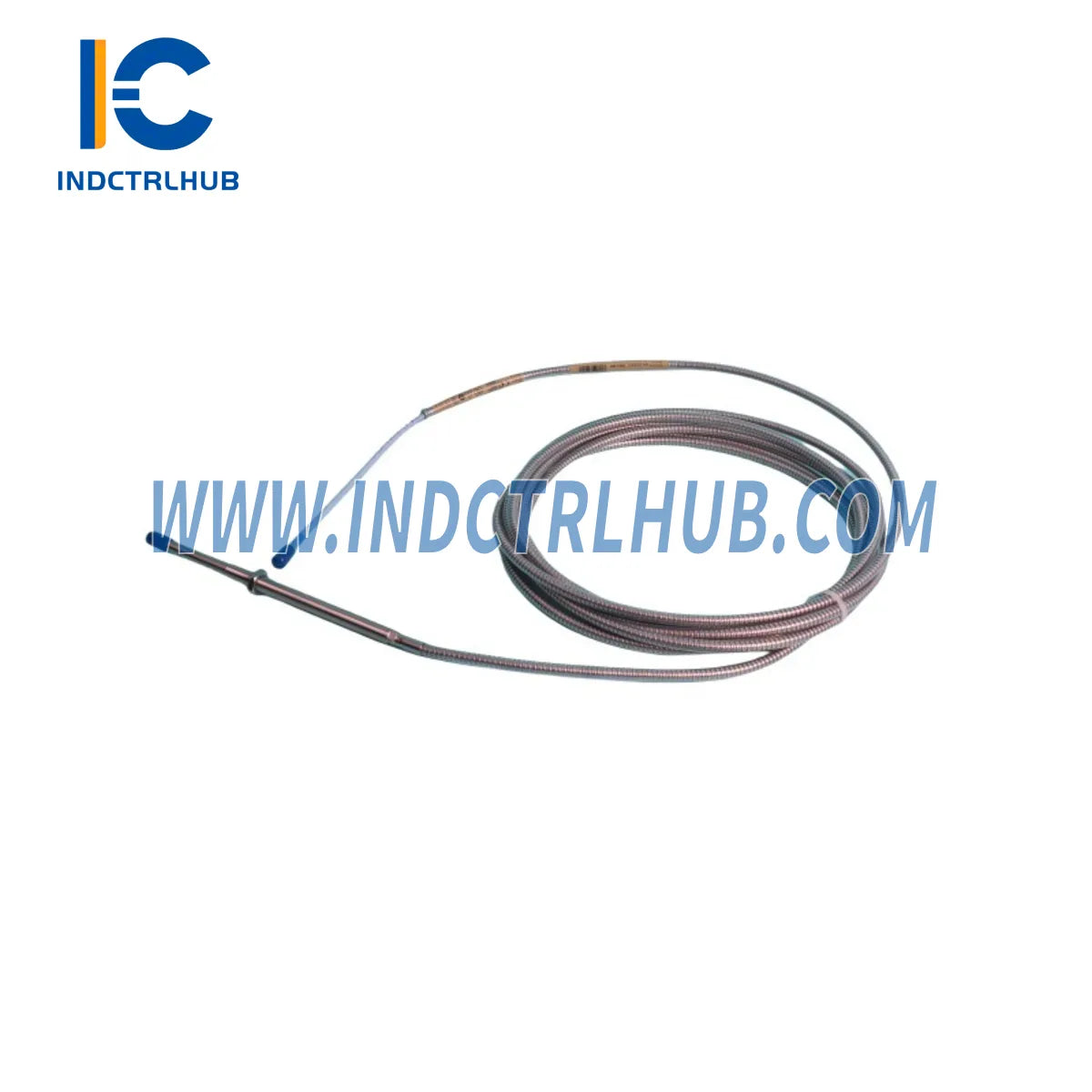

Bently Nevada 330104-00-09-90-02-00 je 8mm snímacia sonda navrhnutá pre merací systém 3300 XL s vírivými prúdmi. Či už vyraďujete starší senzor série 3300, alebo rozširujete existujúcu sieť monitorovania vibrácií, táto sonda poskytuje overenú možnosť priamej migrácie – zachovávajúc integritu signálu, montážnu geometriu a kalibráciu systému bez nákladného prepracovania.
Navrhnutá na kontinuálne meranie vibrácií a polohy hriadeľa na rotačných strojoch – turbíny, kompresory, čerpadlá a prevodovky – 330104-00-09-90-02-00 spĺňa prísne požiadavky inštalácií v súlade s API 670. Jej 9-palcový (229 mm) integrovaný kábel a závit M10¡Á1 ju robia priamou mechanickou a elektrickou náhradou za staršie sondy série 3300, čo umožňuje údržbovým tímom s istotou vykonávať plánované výmeny počas naplánovaných odstávok.
Porovnávacia tabuľka kompatibility
| Parameter | Sonda z legacy série 3300 | 330104-00-09-90-02-00 (3300 XL) |
|---|---|---|
| Priemer sondy | 8 mm | 8 mm ? |
| Veľkosť závitu | M10¡Á1 | M10¡Á1 ? |
| Dĺžka integrovaného kábla | Rôzne (5"/9"/15") | 9 palcov (229 mm) |
| Prevádzkový rozsah medzery | 0,25¨C2,25 mm | 0,25¨C2,25 mm ? |
| Citlivosť | ~200 mV/mil | 200 mV/mil ? |
| Teplotný rozsah | ¨C35 ¡ãC až +121 ¡ãC | ¨C35 ¡ãC až +121 ¡ãC ? |
| Súlad s API 670 | Čiastočná (staršie revízie) | Plná ? |
| Záruka | Rôzne / expirované | 12 mesiacov ? |
Bezproblémové riešenia na upgrade – ekosystém komponentov pripravený na migráciu
Úspešná migrácia 3300 XL zriedka znamená výmenu len jednej časti. Pri výmene starej snímacej sondy za 330104-00-09-90-02-00, zabezpečte, aby boli súčasne skontrolované alebo vylepšené nasledujúce doplnkové komponenty na zachovanie súdržnosti systému:
- Predlžovací kábel (4 m pancierovaný): Bently Nevada 330130-040-03-CN predlžovací kábel spája sondu s proximitorom/pohoncom. Výmena sondy bez overenia stavu kábla môže spôsobiť šum signálu, ktorý zakryje práve tie poruchy, ktoré monitorujete.
- Predlžovací kábel (8 m, 25 mm): Pre dlhšie vedenia potrubia poskytuje Bently Nevada 330854-080-24-CN predlžovací kábel potrebný dosah v rozsiahlych turbínových halách bez degradácie signálu.
- Prídavná snímacia sonda (závit M10¡Á1): Redundantné meracie body sú štandardom v inštaláciách API 670. Spárujte túto sondu s Bently Nevada 330103-00-20-10-02-00 na zachovanie schopnosti merania obehu hriadeľa v osi X-Y.
- NSv reverzná montážna sonda: Ak fyzické obmedzenia znemožňujú štandardnú prednú montáž, Bently Nevada 330907 NSv reverzná montážna sonda ponúka alternatívnu montážnu geometriu plne kompatibilnú s ovládačmi 3300 XL.
- NSv reverzný montážny typ (krátky kábel): Bently Nevada 330906-02-12-05-02-00 je ideálny pre úzke ložiskové puzdrá, kde nie je možné použiť štandardné teleso sondy.
- Vibračný vysielač: Pri modernizácii sondy je bežnou chybou neoveriť signálový kondicionér. Vibračný vysielač Bently Nevada 990 prevádza výstup proximitoru na 4–20 mA signál kompatibilný s modernými vstupmi DCS/PLC.
- Prepojovací kábel (8 stôp s tienením): Prepojovací kábel Bently Nevada 16710-08 spája proximitor s monitorovacím stojanom. Pri každej výmene sondy skontrolujte praskliny izolácie alebo koróziu konektorov.
- Pancierový prepojovací kábel (15 stôp): V prostrediach s rizikom mechanického oderu je vhodné prejsť na pancierový prepojovací kábel Bently Nevada 16710-15 pre zvýšenú odolnosť.
- Prepojovací kábel (25 stôp): Pre meracie body založené na akcelerometroch, ktoré zdieľajú rovnaký káblový kanál, prepojovací kábel Bently Nevada 16710-25 zabezpečuje oddelenie signálov a integritu tienenia.
- Ťažký pancierový kábel (99 stôp): Veľké závody vyžadujú dlhé káblové vedenia. Pancierový prepojovací kábel Bently Nevada 16710-99 zabezpečuje plnú vernosť signálu 3300 XL na veľké vzdialenosti.
Často kladené otázky k usmerneniam pre retrofit
Otázka 1: Je 330104-00-09-90-02-00 priamym náhradným dielom pre moju existujúcu sondu série 3300?
Áno. Závit M10¡Á1, priemer hrotu 8 mm a citlivosť 200 mV/mil sú identické s predchádzajúcimi sondami série 3300. Pri výmene za rovnaký typ v systéme 3300 XL nie je potrebná nová kalibrácia proximitorového ovládača.
Otázka 2: Musím po inštalácii znovu nastaviť medzeru sondy?
Áno. Aj pri priamom náhrade je potrebné overiť a nastaviť vzduchovú medzeru medzi hrotom sondy a cieľom na hriadeli podľa rozsahu určeného výrobcom (zvyčajne 1,0¨C1,5 mm pre optimálnu linearitu). Použite kalibrovaný nástroj na meranie medzery a potvrďte DC bias napätie na výstupe proximítora (nominálne ¨C10 VDC v strede medzery).
Otázka 3: Môžem použiť túto sondu s proximítorom/ovládačom inej značky ako Bently Nevada?
Model 330104-00-09-90-02-00 je optimalizovaný pre použitie s proximítormi/ovládačmi Bently Nevada 3300 XL. Ovládače tretích strán môžu spôsobiť kalibračné odchýlky. Po každej výmene ovládača vždy overte citlivosť a linearitu systému.
Otázka 4: Aké zmeny v zapojení sú potrebné pri prechode z legacy sondy 3300?
Nie sú potrebné žiadne zmeny v zapojení. Koaxiálny konektor a impedancia kábla sú identické. Uistite sa, že konektor predlžovacieho kábla je čistý a správne zasunutý. Pred opätovným zapnutím systému skontrolujte predlžovací kábel na kontinuitu.
Otázka 5: Je táto sonda vhodná pre aplikácie s vysokou teplotou?
Model 330104-00-09-90-02-00 je hodnotený na +121 ¡ãC (250 ¡ãF) na tele sondy. Pre aplikácie prekračujúce tento limit sa obráťte na náš technický tím pre varianty sond určené na vysoké teploty.
Otázka 6: Ako overím správnu funkciu sondy po inštalácii?
Keď je stroj v pokoji, zmerajte napätie DC medzery na výstupe proximítora. Hodnota ¨C10 VDC ¡À 1 VDC pri nominálnej medzere potvrdzuje správnu inštaláciu. Dynamická kontrola vyžaduje, aby stroj bežal na prevádzkovú rýchlosť s amplitúdou vibrácií v očakávaných hraniciach základnej línie.
Záruka
Každý Bently Nevada 330104-00-09-90-02-00 dodaný spoločnosťou Industrial Control Hub je krytý 12-mesačnou zárukou od dátumu odoslania. Táto záruka pokrýva výrobné vady, predčasné zlyhanie pri bežných prevádzkových podmienkach a odchýlky elektrických parametrov od zverejnených špecifikácií.
Záručné krytie zahŕňa:
- Úplná výmena alebo oprava bez poplatku za vadné jednotky počas záručnej doby
- Technická podpora pre otázky týkajúce sa inštalácie a uvedenia do prevádzky
- Dokumentácia o sledovateľnosti dostupná na požiadanie (záznamy o šaržiach, testovacie certifikáty)
- Proces autorizácie vrátenia tovaru (RMA) s cieľom vybavenia do 5 pracovných dní
Vylúčenia záruky: Fyzické poškodenie spôsobené nesprávnou inštaláciou, chemickým znečistením, prevádzkou mimo špecifikovaných parametrov alebo neoprávnenou úpravou.
Pre reklamácie alebo technické konzultácie pred nákupom kontaktujte priamo náš inžiniersky tím.
