Product Description

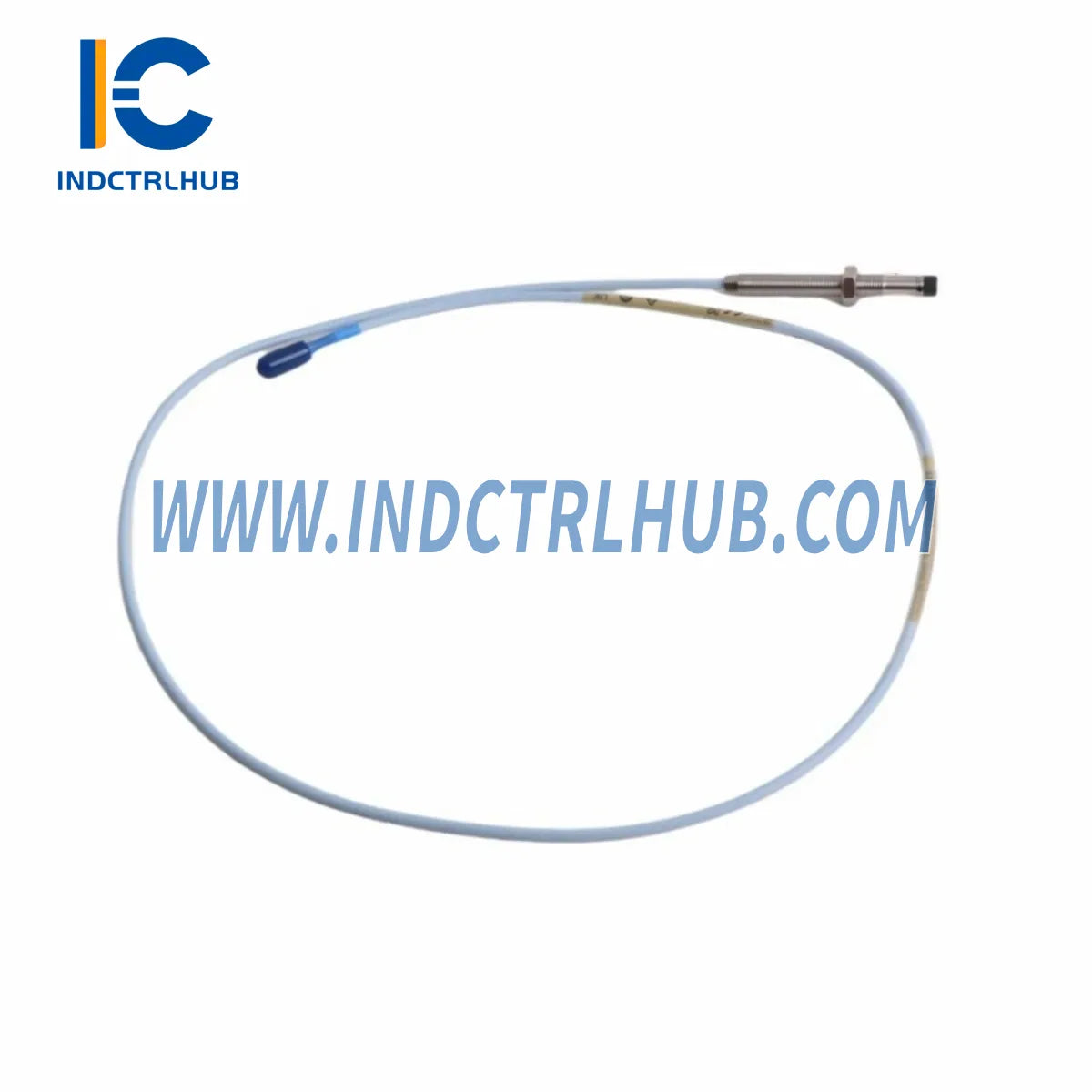

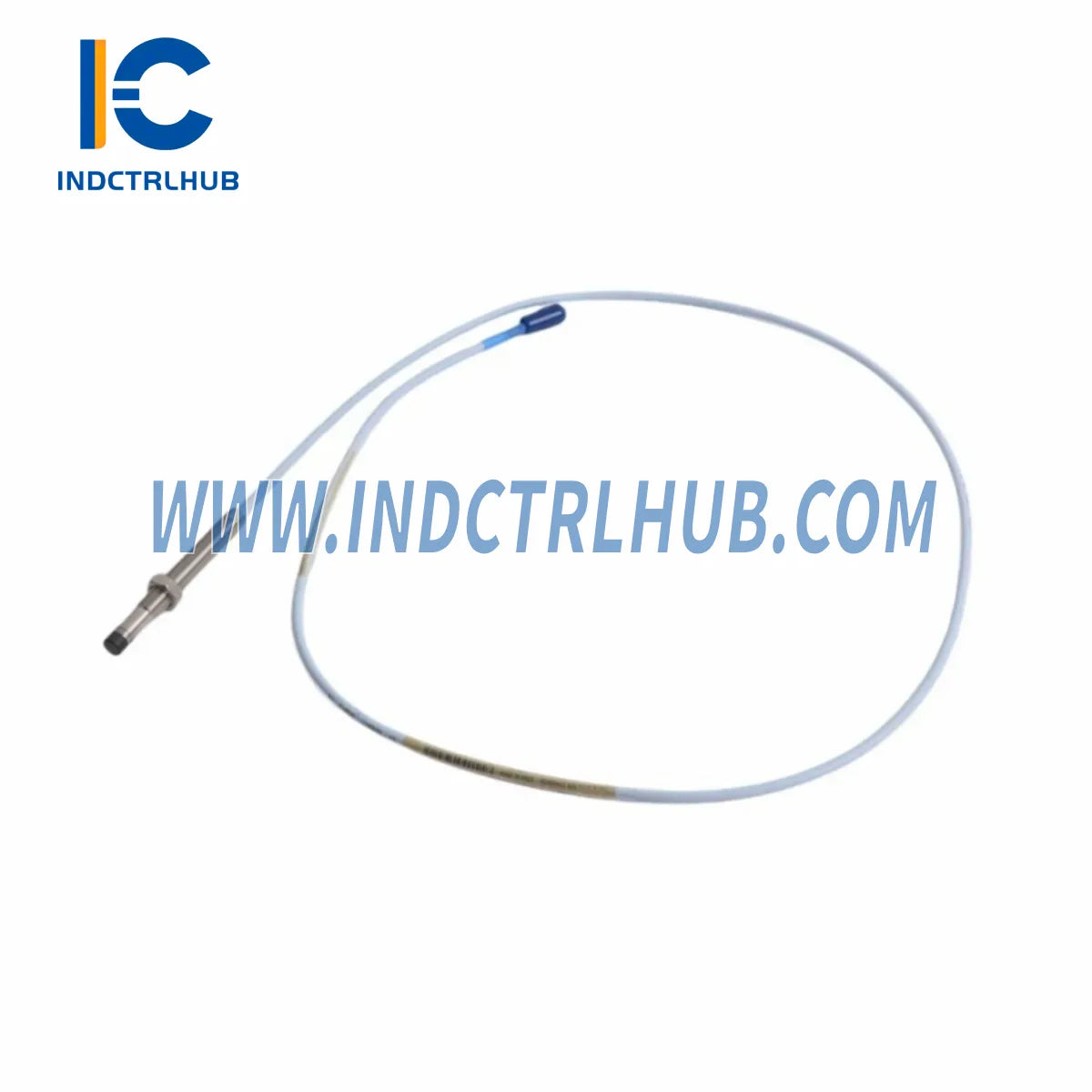

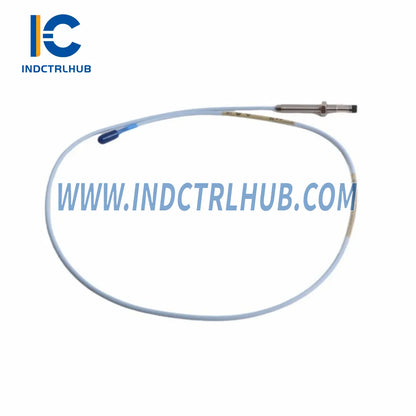

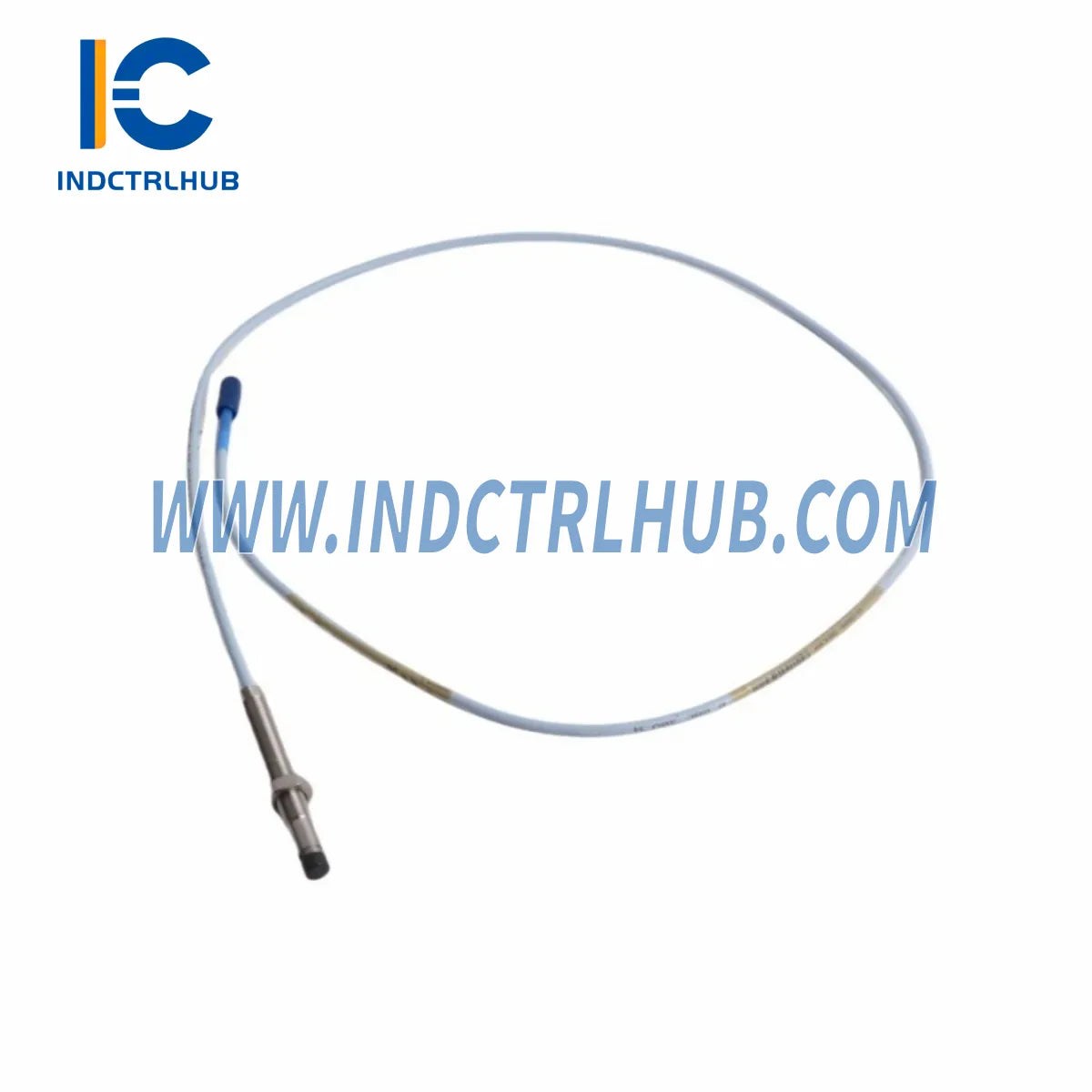

Bently Nevada 330101-00-18-20-12-05 Originálny priemyselný náhradný diel – kompatibilný so sériou 3300 XL: Navrhnutý pre stabilitu systému
Keď kritický rotačný stroj prestane fungovať, každá minúta prestojov sa priamo premieta do straty výroby a príjmov. Bently Nevada 330101-00-18-20-12-05 je proximitný snímač s priemerom 8 mm navrhnutý pre priemyselný štandard 3300 XL Proximity Transducer System – platformu dôverovanú v turbínach, kompresoroch, čerpadlách a generátoroch v ropnom a plynárenskom, energetickom a petrochemickom priemysle po celom svete.
Toto zariadenie poskytuje presné bezkontaktné meranie radiálnych vibrácií hriadeľa a axiálnej polohy, čím poskytuje údaje v reálnom čase, na ktorých závisí váš systém monitorovania stavu. Dodávané ako originálny priemyselný náhradný diel, je to priamy náhradný diel, ktorý eliminuje oneskorenia pri rekalibrácii a riziká nekompatibility spojené s neoriginálnymi alternatívami. Podporované 12-mesačnou zárukou, tento náhradný diel dáva údržbárom istotu konať rozhodne pri ďalšom neplánovanom výpadku.
Tabuľka kritických technických špecifikácií
| Parameter | Špecifikácia |
|---|---|
| Číslo dielu | 330101-00-18-20-12-05 |
| Séria | Bently Nevada 3300 XL |
| Priemer hrotu sondy | 8 mm |
| Dĺžka kábla | 18 palcov (integrovaný) |
| Veľkosť závitu | M10 × 1 |
| Rozsah merania | 0,25 mm až 2,26 mm (10 až 89 mil) |
| Mierka | 7,87 V/mm (200 mV/mil) |
| Napájacie napätie | -24 VDC (menovité) |
| Prevádzková teplota | -35 °C až +177 °C |
| Typ konektora | 5-pinový MIL-C-5015 |
| Záruka | 12 mesiacov – kryté Industrial Control Hub |
Stratégia preventívnej údržby
Proximitný snímač neprestáva fungovať izolovane. Počas plánovanej kontroly alebo núdzovej výmeny 330101-00-18-20-12-05skúsené údržbárske tímy vedia, že okolitý systém musí byť hodnotený súčasne, aby sa predišlo opakovaným poruchám a zabezpečila integrita merania.
Dôrazne odporúčame nasledujúci súbežný protokol kontroly a výmeny:
- Integrita predlžovacieho kábla: Bently Nevada 330130-040-03-CN predlžovací kábel (3300 XL, 4 m pancierovaný) spája sondu s proximitorovým ovládačom. Skontrolujte opotrebenie plášťa, koróziu konektora a kontinuitu. Zhoršený kábel spôsobuje šum signálu, ktorý napodobňuje anomálie vibrácií hriadeľa.
- Predlžovací kábel na dlhé vzdialenosti: Pre inštalácie vyžadujúce väčší dosah skontrolujte stav Bently Nevada 330854-080-24-CN predlžovacieho kábla (3300 XL, 8 m). Kontinuita tienenia je kľúčová na potlačenie elektromagnetických rušení vo vysokonapäťových prostrediach.
- Kompatibilita sondy s reverzným montážnym spôsobom: Ak vaša strojová skriňa vyžaduje reverznú montáž, overte rozmerovú kompatibilitu s Bently Nevada 330907 3300 NSv reverzná montážna sonda pred opätovnou inštaláciou.
- Krížová referencia proximity sondy: Overte, či je Bently Nevada 330103-00-20-10-02-00 proximity sonda (3300 XL, 8 mm) k dispozícii ako záložná náhrada vo vašom sklade. Udržiavanie zladeného setu sonda-kábel-ovládač minimalizuje priemerný čas opravy (MTTR).
- Prepojovací kábel – krátky úsek: Skontrolujte Bently Nevada 16710-15 pancierovaný prepojovací kábel (15 ft, 3-žilový) na príznaky poškodenia izolácie. Tento kábel je bežným miestom porúch v prostredí s vysokými vibráciami a často sa prehliada pri výmenách iba sondy.
- Prepojovací kábel – dlhý úsek: Pre kanály založené na akcelerometroch, ktoré zdieľajú rovnakú skrinku, potvrďte, že Bently Nevada 16710-25 prepojovací kábel (25 ft) je v rámci svojej životnosti. Proaktívna výmena počas plánovanej odstávky zabráni druhému nútenému vypnutiu.
- Stav monitorovacieho modulu: Bently Nevada 3500/42M Vibration Monitor 176449-02 spracováva signál z tohto snímača. Po každej výmene sondy overte kalibráciu kanálov a nastavenie alarmov, aby monitorovací systém odrážal novú základnú úroveň senzora.
- Overenie I/O modulu: Potvrďte, že firmware Bently Nevada 3500/42M Proximitor Monitor 135489-02 (4-kanálový I/O modul) je aktuálny a že všetky priradenia kanálov sú správne namapované po výmene snímača.
Strategické riešenia náhrad
Model 330101-00-18-20-12-05 je priamou náhradou za staršie varianty snímačov 3300 XL s 8 mm a 18-palcovými integrovanými káblami. Pri prechode zo staršieho alebo vyradeného modelu zabezpečuje nasledujúci postup hladkú a overenú výmenu:
- Overenie rozmerov: Potvrďte, že hĺbka závitu M10 ¡Á 1 zodpovedá existujúcemu držiaku sondy. Pre štandardné inštalácie 3300 XL nie je potrebné žiadne obrábanie.
- Základná hodnota napätia medzery: Po inštalácii nastavte medzeru sondy tak, aby sa dosiahlo nominálne výstupné napätie -10,0 VDC na proximitorovom ovládači. To zodpovedá stredu lineárneho meracieho rozsahu.
- Revalidácia systému: Vykonajte pomalú kontrolu otáčok pri <600 RPM, aby ste potvrdili, že základná hodnota vibrácií je v rámci ¡À0,5 mil od predchádzajúceho odčítania sondy pred opätovným uvedením stroja do prevádzky.
- Aktualizácia dokumentácie: Zaznamenajte nové sériové číslo sondy, dátum inštalácie a napätie medzery do vášho CMMS, aby ste stanovili časovač životnosti pre ďalší plánovaný interval výmeny.
Podpora FAQ
Q1: Je 330101-00-18-20-12-05 kompatibilný so systémom monitorovania Bently Nevada 3500?
Áno. Systém snímača 3300 XL 8mm je plne kompatibilný so systémom monitorovania Bently Nevada série 3500 založeným na ráme, ak sa používa s príslušným proximitorovým ovládačom. Overte model ovládača podľa konfigurácie I/O modulu systému 3500.
Q2: Aká je očakávaná životnosť tohto proximity snímača?
Za normálnych prevádzkových podmienok (teploty v rámci špecifikácie, bez mechanického kontaktu s hriadeľom) dosahujú proximity sondy 3300 XL typicky životnosť 5¨C10 rokov. Vysokoteplotné aplikácie alebo prostredia s agresívnymi médiami môžu tento interval skrátiť.
Q3: Čo pokrýva 12-mesačná záruka?
12-mesačná záruka Industrial Control Hub pokrýva výrobné vady, predčasné elektrické poruchy a výkon mierky mimo špecifikácie. Nezahŕňa poškodenie spôsobené nesprávnou inštaláciou, mechanickým kontaktom alebo prevádzkou mimo určeného teplotného a napäťového rozsahu. Reklamácie sa vybavujú do 5 pracovných dní.
Q4: Môžem použiť túto sondu s proximitorovým ovládačom, ktorý nie je od Bently Nevada?
Systém snímača 3300 XL je navrhnutý na použitie s proximitorovými ovládačmi Bently Nevada, ktoré dodávajú -24 VDC a sú kalibrované pre mierku 200 mV/mil. Použitie s ovládačmi tretích strán sa neodporúča a môže viesť k strate záruky.
Q5: Ako overím, či sonda funguje správne po inštalácii?
Zmerajte DC výstupné napätie na konektore výstupu proximitorového ovládača s nainštalovanou sondou v správnej medzere. Napätie by malo byť medzi -2,0 VDC a -18,0 VDC, pričom pri nominálnej medzere 1,0 mm by malo byť -10,0 VDC. Akýkoľvek odčítaný údaj mimo tohto rozsahu naznačuje problém s medzerou, káblom alebo ovládačom.
Q6: Aká je dodacia lehota tohto náhradného dielu?
Skladové jednotky odosielame do 1¨C3 pracovných dní. Pre hromadné objednávky alebo urýchlené požiadavky kontaktujte priamo náš predajný tím pre potvrdenie dostupnosti a možnosti prioritnej dopravy.
