Product Description
Detaily produktu
Výrobca: Allen-Bradley
Model/Číslo dielu: 1788-DNBO

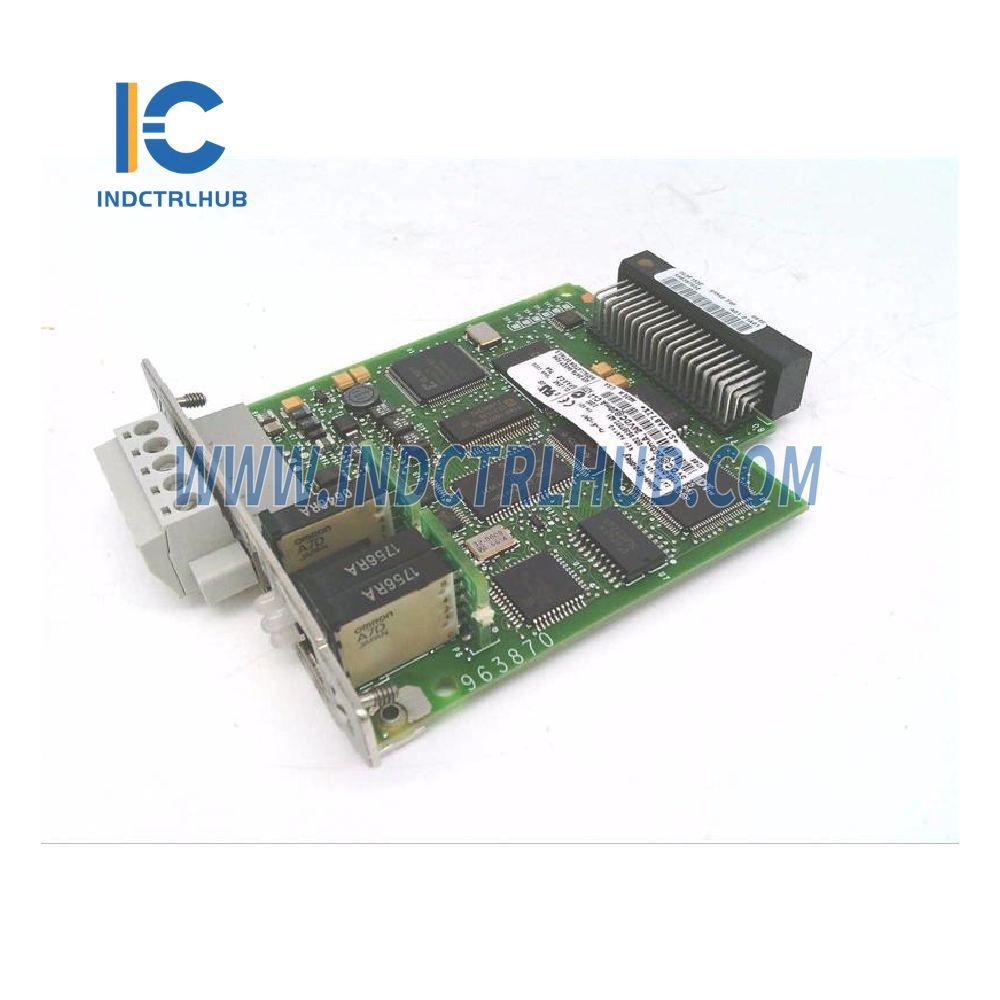

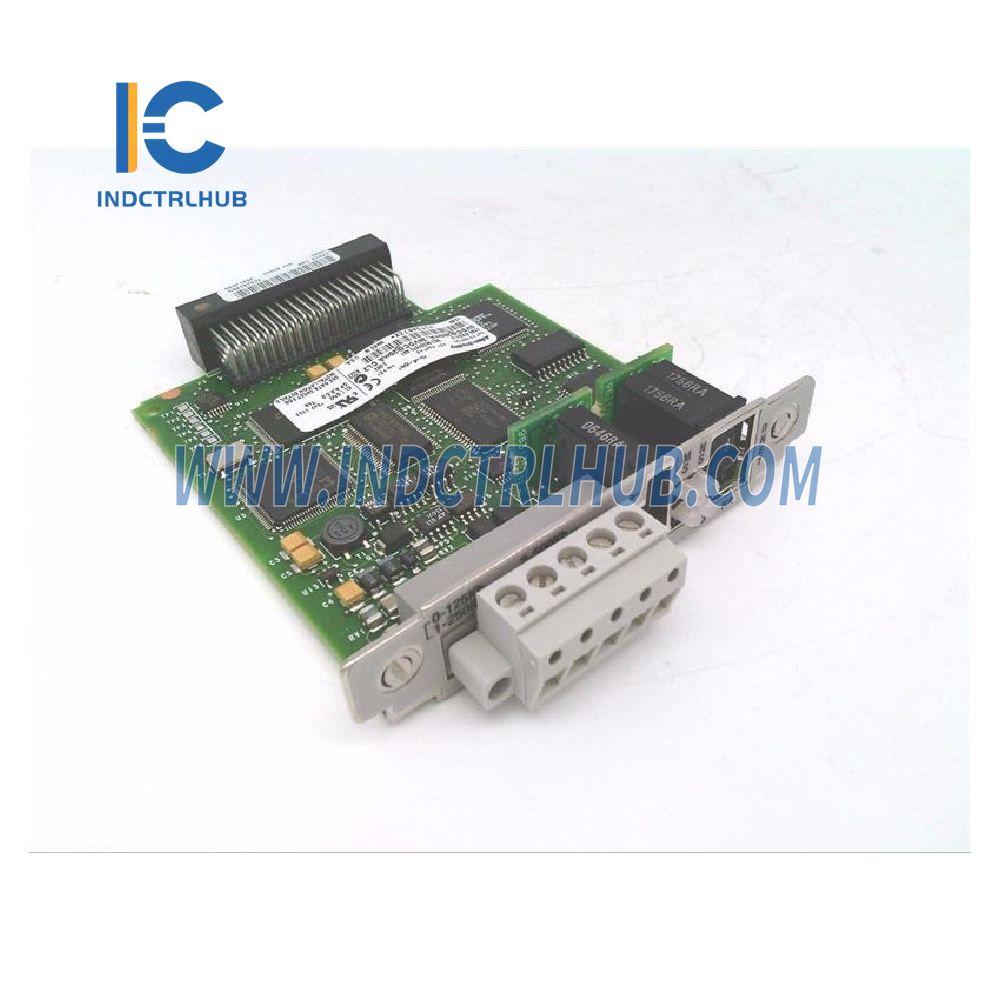

Popis: FlexLogix DeviceNet Daughtercard
Špecifikácie
| Charakteristické | Hodnota |
|---|---|

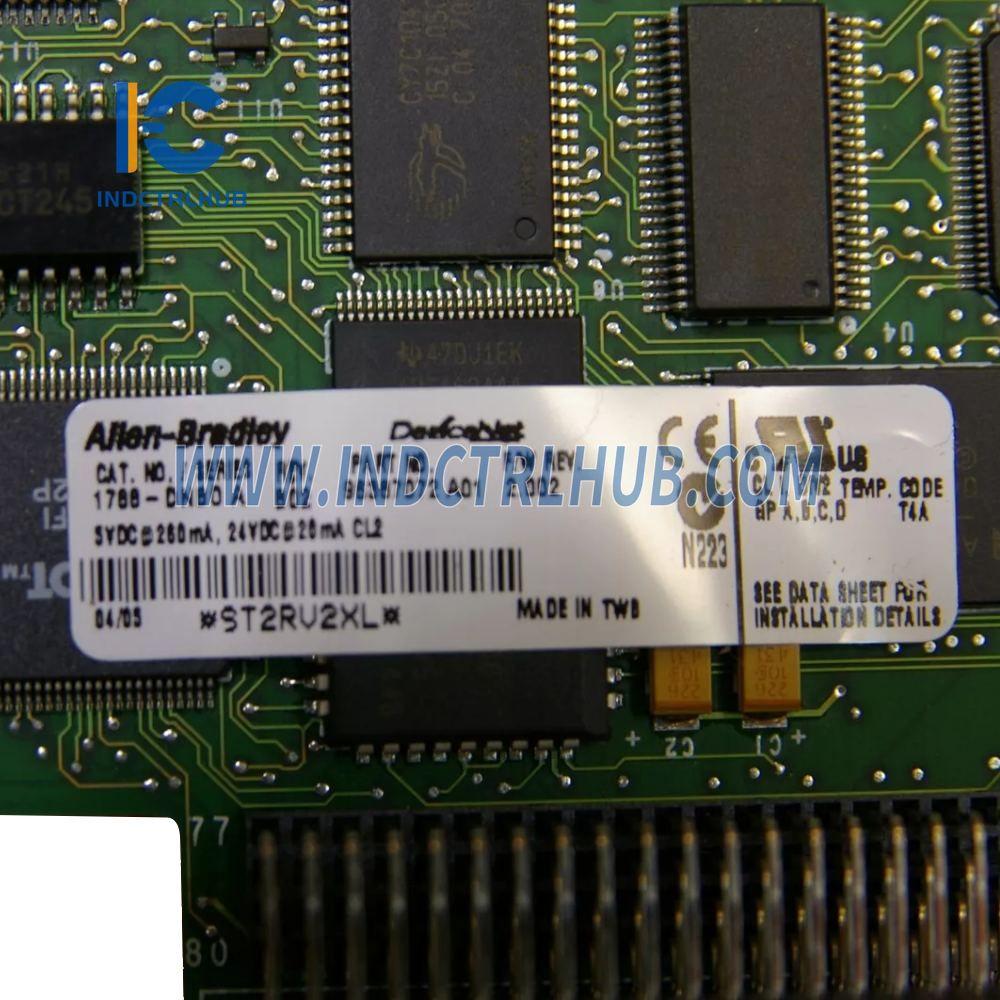

| Požiadavky na napájanie | Hostiteľ: 5V DC @ 260mA DeviceNet: 24V DC @ 20mA (Trieda 2) |
| Spotreba energie | 5V DC: 1.3W 24V DC: 0.48W Celkom: 1.78W |
| Tepelný rozptyl | 6,1 BTU/h |
| Izolačné napätie | Testované na vydržanie 707V DC po dobu 60 sekúnd |
| Krútiaci moment skrutky RTB | 5-7 inch-pounds (0,56-0,8 Nm) |
| Veľkosť vodiča | 24-12 AWG (0,205-3,31 mm²) medený lankový vodič Maximálna izolácia 3/64 palca (1,2 mm) |
| Kategória zapojenia | Kategória 2 (na komunikačných portoch) |
| Emisie | CISPR 11: Skupina 1, Trieda A (s vhodným krytom) |
| Imunita voči ESD | IEC 61000-4-2: 6kV kontaktné výboje 8kV výboje vzduchom |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3: 10V/m s 1kHz sínusovým signálom 80 % AM od 30MHz do 2000MHz 10V/m s 200Hz 50 % pulzom 100 % AM na 900MHz |
| Imunita EFT/B | IEC 61000-4-4: ±2kV pri 5kHz na komunikačných portoch |
| Imunita voči prepätiu | IEC 61000-4-5: +2kV linka-zem (CM) na tienených portoch |
| Imunita voči vedenému RF rušeniu | IEC 61000-4-6: 10Vrms s 1kHz sínusovým signálom 80 % AM od 150kHz do 80MHz |
| Trieda krytia | Žiadne (otvorený štýl) |
| Prevádzková teplota | IEC 60068-2-1 (Test Ad, prevádzkové chladenie), IEC 60068-2-2 (Test Bd, prevádzkové suché teplo), IEC 60068-2-14 (Test Nb, prevádzkový tepelný šok): 0 až 60°C (32 až 140°F). Prijateľné, aby teplota okolia v slote bezprostredne okolo tohto produktu dosiahla 85°C (185°F). |
| Skladovacia teplota | IEC 60068-2-1 (Test Ab, nebalené neprevádzkové chladenie), IEC 60068-2-2 (Test Bb, nebalené neprevádzkové suché teplo), IEC 60068-2-14 (Test Na, nebalené neprevádzkové tepelný šok): –40 až 85°C (–40 až 185°F). |
| Relatívna vlhkosť | IEC 60068-2-30 (Test Db, nebalená neprevádzková vlhkosť): 5 až 95% nekondenzujúca |
| Otras | IEC 60068-2-27 (Test Ea, nebalený náraz): Prevádzka 30g Nepracujúce 50g |
| Vibrácie | IEC 60068-2-6 (Test Fc, prevádzka): 5g pri 10-500Hz |
| Hmotnosť | 0,1 kg (0,2 lb) |
Certifikáty
-
c-UR-us: UL uznaná súčiastka priemyselného riadiaceho zariadenia pre
Trieda I, Divízia 2 Skupina A,B,C,D Nebezpečné
Miesta, certifikované pre USA a Kanadu. -
CE: V súlade s smernicou Európskej únie 89/336/EHS o elektromagnetickej kompatibilite (EMC), v zhode s:
- EN 50081-2 (Priemyselné emisie)
- EN 50082-2 (priemyselná imunita)
- EN 61326 (meranie/riadenie/laboratórne, priemyselné požiadavky)
- EN 61000-6-2 (priemyselná imunita)
- C-Tick: V súlade s austrálskym Radiocommunications Act, AS/NZS 2064 (priemyselné emisie).
- ODVA: ODVA zhoda testovaná podľa špecifikácií DeviceNet.
