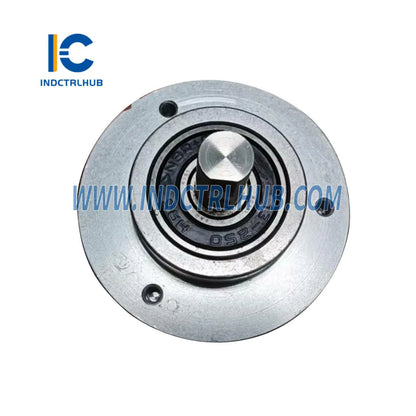

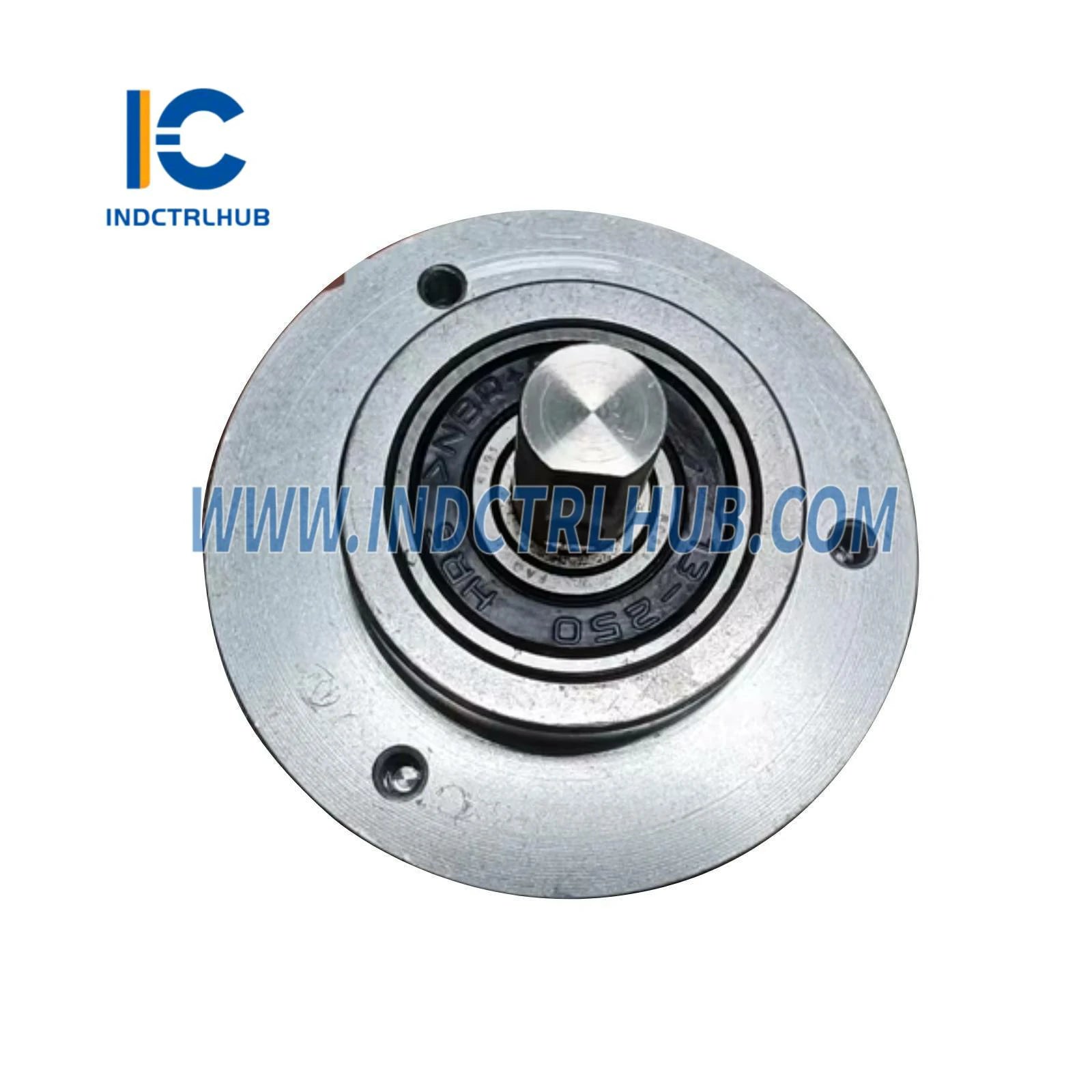

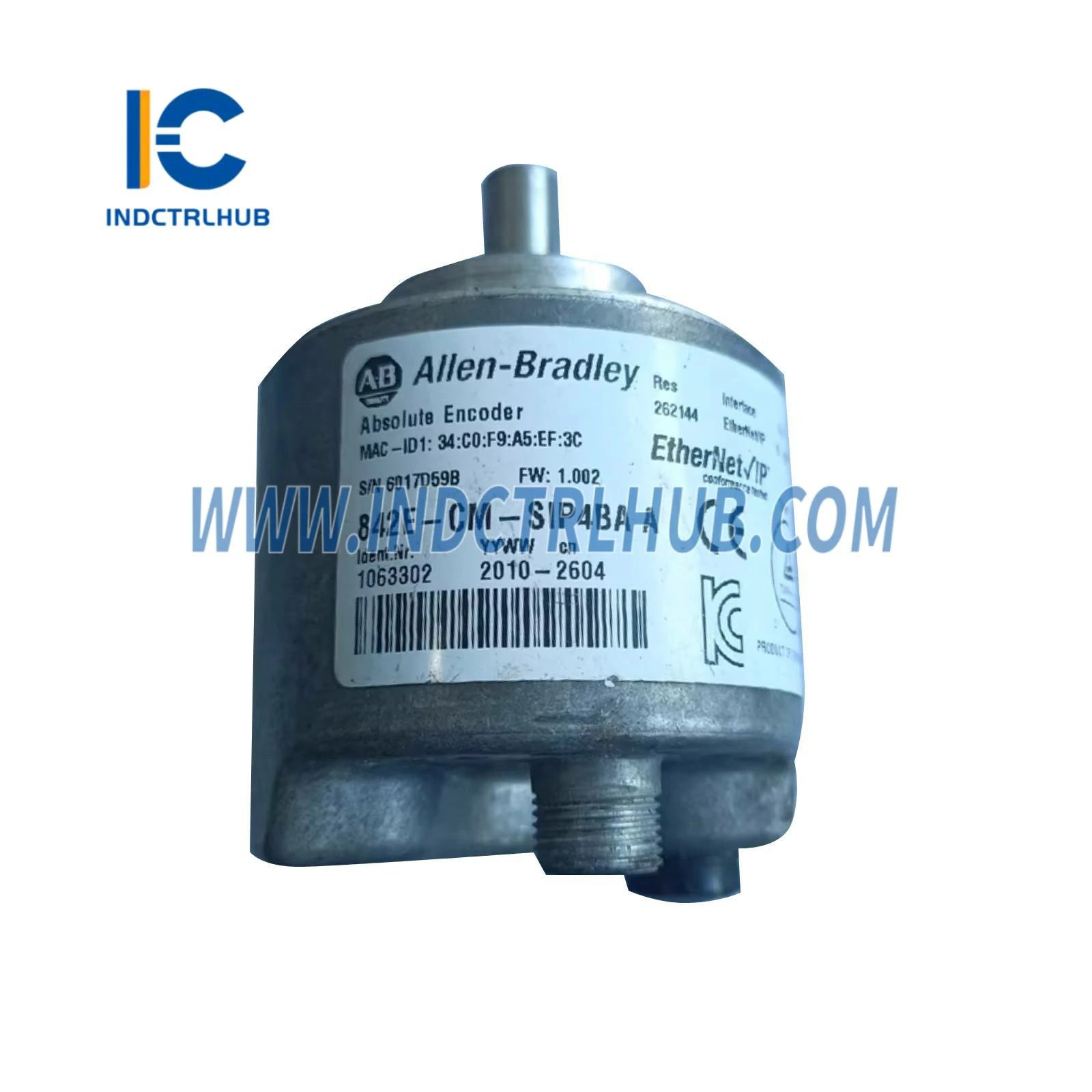

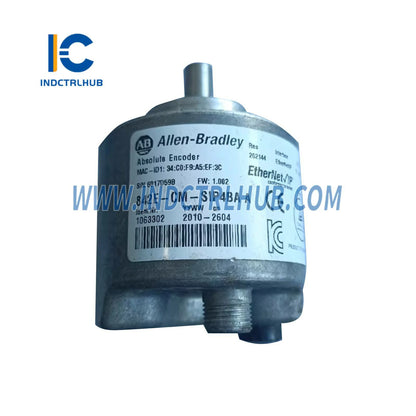

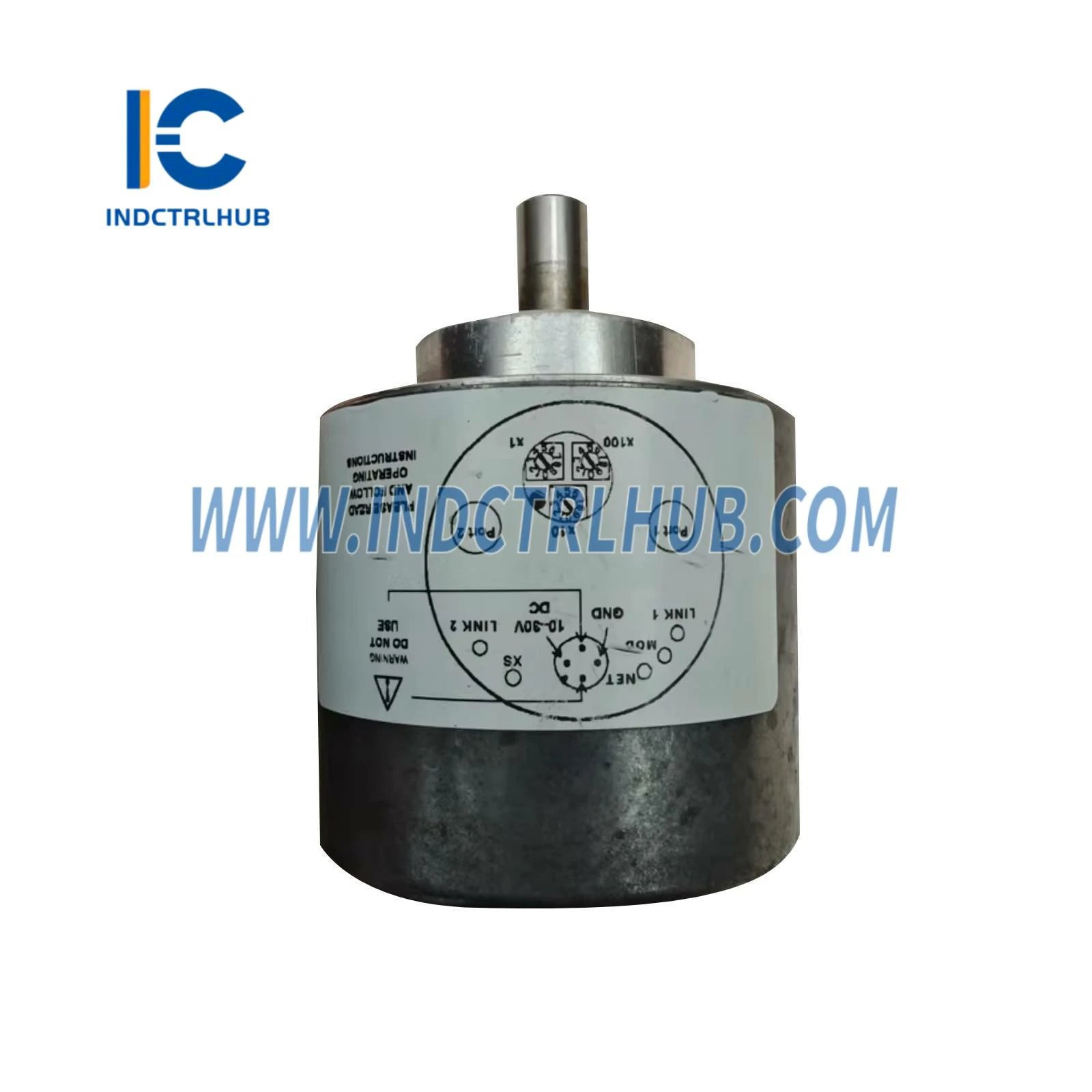

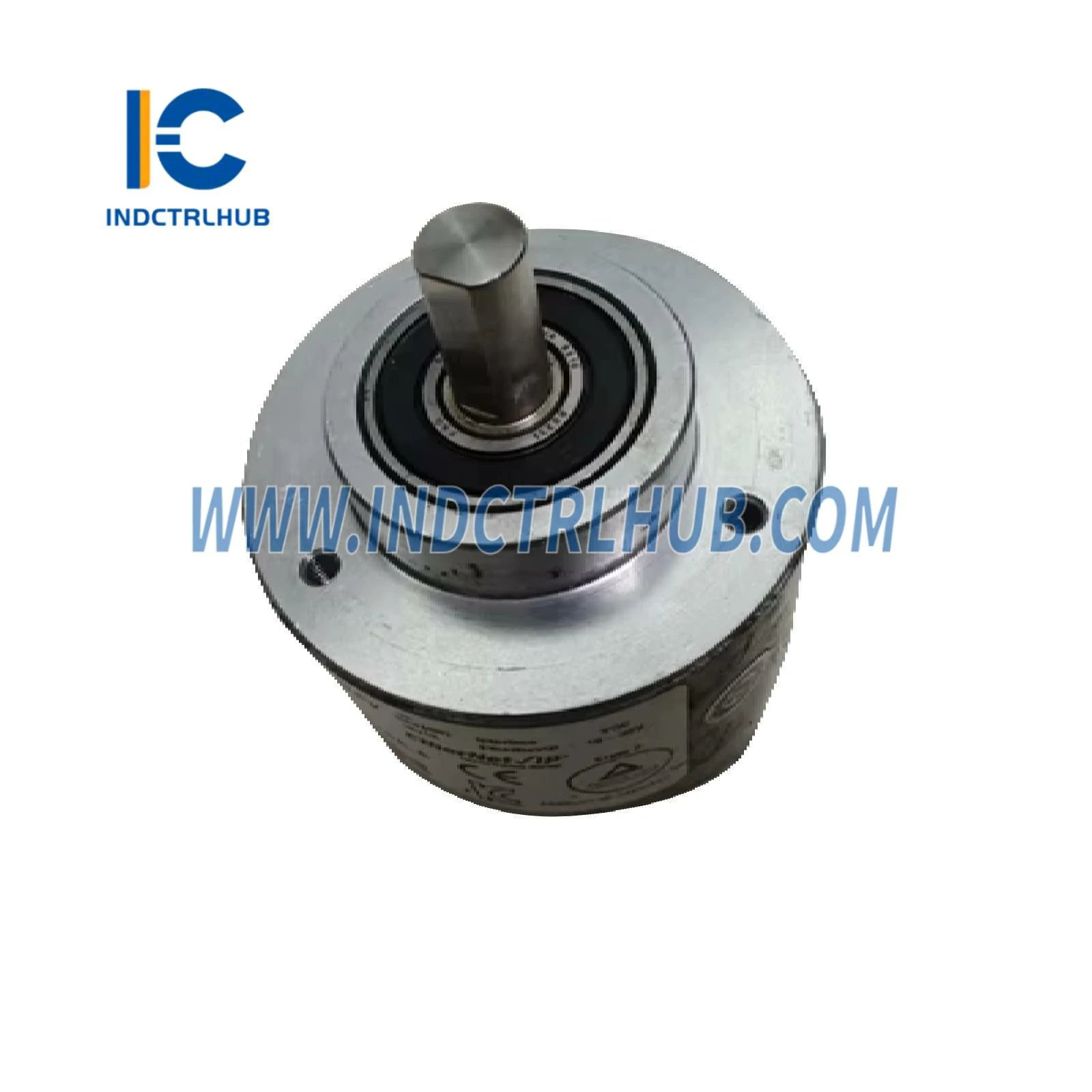

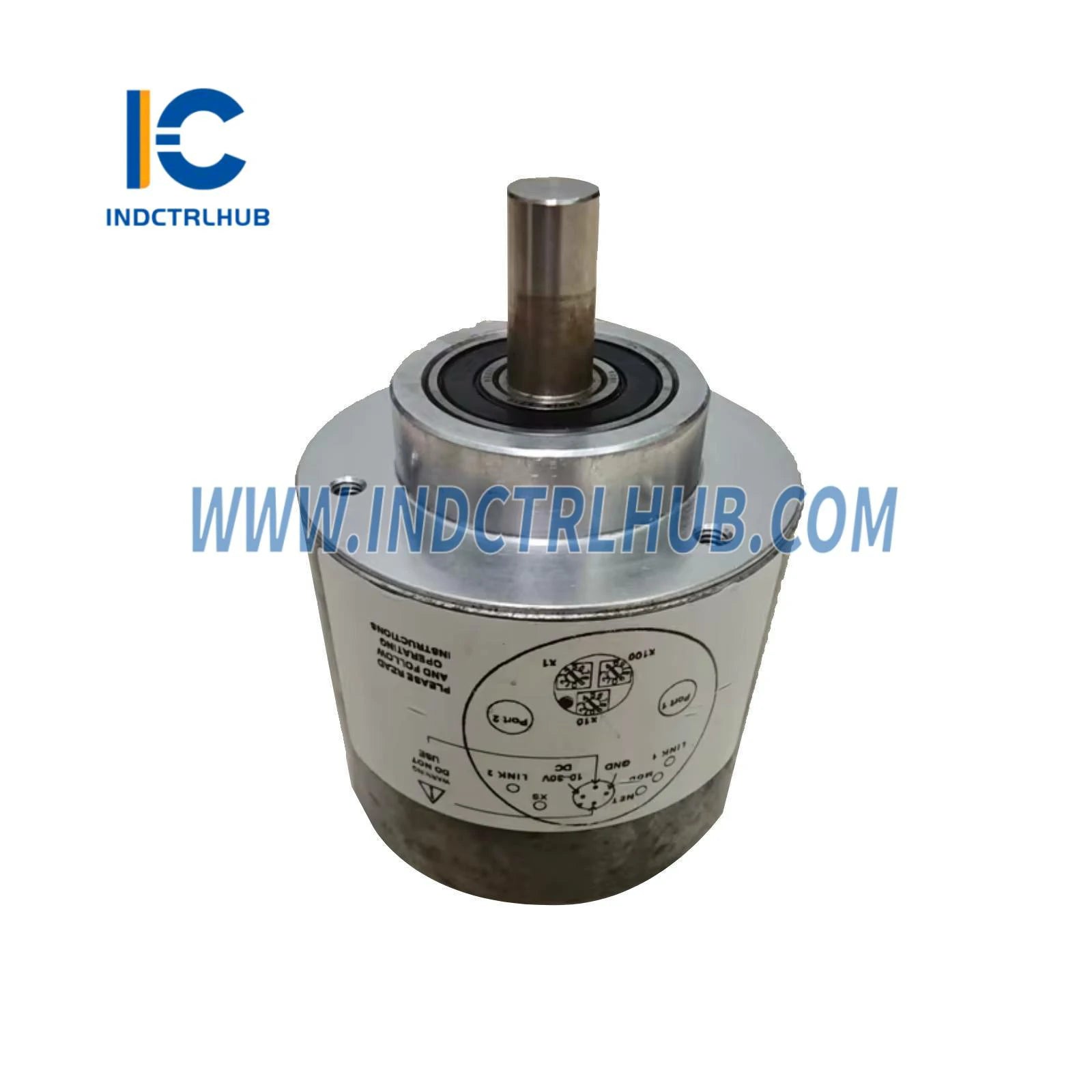

ALLEN BRADLEY 842E-SIP4BA Ethernet/IP enkodér
ALLEN BRADLEY 842E-SIP4BA Ethernet/IP enkodér
Manufacturer: ALLEN BRADLEY
Product No.: 842E-SIP4BA
Condition:1000 skladom
Product Type: Ethernet/IP enkóder
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Kategória |
Detaily |
|---|---|
|
Výrobca |
Allen-Bradley |
|
Číslo modelu/dielu |
842E-SIP4BA |
|
Popis |
Ethernet/IP enkodér s binárnym kódom, podporuje až 4096 otáčok (12-bitový), 18-bitové rozlíšenie a je navrhnutý pre vysoko výkonné aplikácie v systémoch riadenia pohybu |
_
_
__ Špecifikácie
_
Elektrické špecifikácie
|
Atribút |
Hodnota |
|---|---|
|
Zbernicové pripojenie |
EtherNet/IP, IEC 61784-1 |
|
Prenosová rýchlosť |
10/100 Mbps |
|
Prenosové médium |
Kábel Cat-5e |
|
Prevádzkové napätie |
10_30V |
|
Spotreba energie |
3,0 W |
|
Rozlíšenie |
262 144 (18-bitový) |
|
Maximálny počet otáčok |
4096 (12-bitový) |
|
Chybové limity |
±0,03° |
|
Opakovateľnosť |
±0,002° |
|
Prevádzkový prúd (bez zaťaženia) |
_ 200 mA |
_
Mechanické špecifikácie
|
Atribút |
Hodnota |
|---|---|
|
Moment zotrvačnosti |
_ 6,2 gcm² (pevný hriadeľ), _ 35 gcm² (slepý dutý hriadeľ) |
|
Prevádzková rýchlosť |
9000 ot./min (pevný hriadeľ), 6000 ot./min (slepý dutý hriadeľ) |
|
Zaťaženie hriadeľa (radiálne) |
80 N max (pevný hriadeľ) |
|
Zaťaženie hriadeľa (axiálne) |
40 N max (pevný hriadeľ) |
|
Povolený pohyb hriadeľa (radiálny) |
± 0,3 mm (statické), ± 0,05 mm (dynamické) |
|
Povolený pohyb hriadeľa (axiálny) |
± 0,5 mm (statické), ± 0,1 mm (dynamické) |
|
Životnosť ložiska |
3 x 10_ otáčok |
|
Uhlové zrýchlenie |
5 x 10_ rad/s² (max) |
|
Prevádzkový krútiaci moment |
0,3 Ncm (pevný hriadeľ), 0,6 Ncm (slepý dutý hriadeľ) |
|
Štartovací krútiaci moment |
0,5 Ncm (pevný hriadeľ), 0,8 Ncm (slepý dutý hriadeľ) |
_
Environmentálne špecifikácie
|
Atribút |
Hodnota |
|---|---|
|
Materiál krytu |
Hliník |
|
Materiál hriadeľa |
Nerezová oceľ |
|
Prevádzková teplota |
-30°C až +85°C (-22°F až +185°F) |
|
Teplota skladovania |
-40°C až +100°C (-40°F až +212°F) |
|
Relatívna vlhkosť |
90% |
|
Náraz |
100 g/6 ms |
|
Vibrácie |
20 g/10_2000 Hz |
|
Kryt hriadeľa |
IP65 (IEC 60529) |
|
Kryt puzdra |
IP67 (IEC 60529) |
|
Hmotnosť |
0,2 kg (0,44 lb) |
_
Súlad a certifikácie
|
Štandard |
Hodnota |
|---|---|
|
Normy EMC |
EN 61000-6-2 a EN 61000-6-3 |
|
Certifikácia |
CE označené pre všetky príslušné smernice |
_
_
__ Kľúčové vlastnosti
_
-
Kompatibilita EtherNet/IP: Podpora integrácie do priemyselných Ethernetových systémov riadenia pohybu.
-
Vysoké rozlíšenie: 18-bitové rozlíšenie s 4096 otáčkami pre veľmi presnú spätnú väzbu polohy.
-
Široký prevádzkový rozsah: Vhodné pre náročné priemyselné prostredia s prevádzkovou teplotou od -30°C do +85°C.
-
Odolný dizajn: Hliníkové puzdro s krytím IP67 pre puzdro a IP65 pre hriadeľ, poskytujúce ochranu proti prachu a vniknutiu vody.
-
Vysokorýchlostný výkon: Schopný dosiahnuť až 9000 ot./min pre konfigurácie s pevným hriadeľom.
-
Dlhá životnosť: 3 x 10_ otáčok životnosť ložísk pre predĺženú prevádzkovú dobu.
_
