Product Description
Prehľad produktu

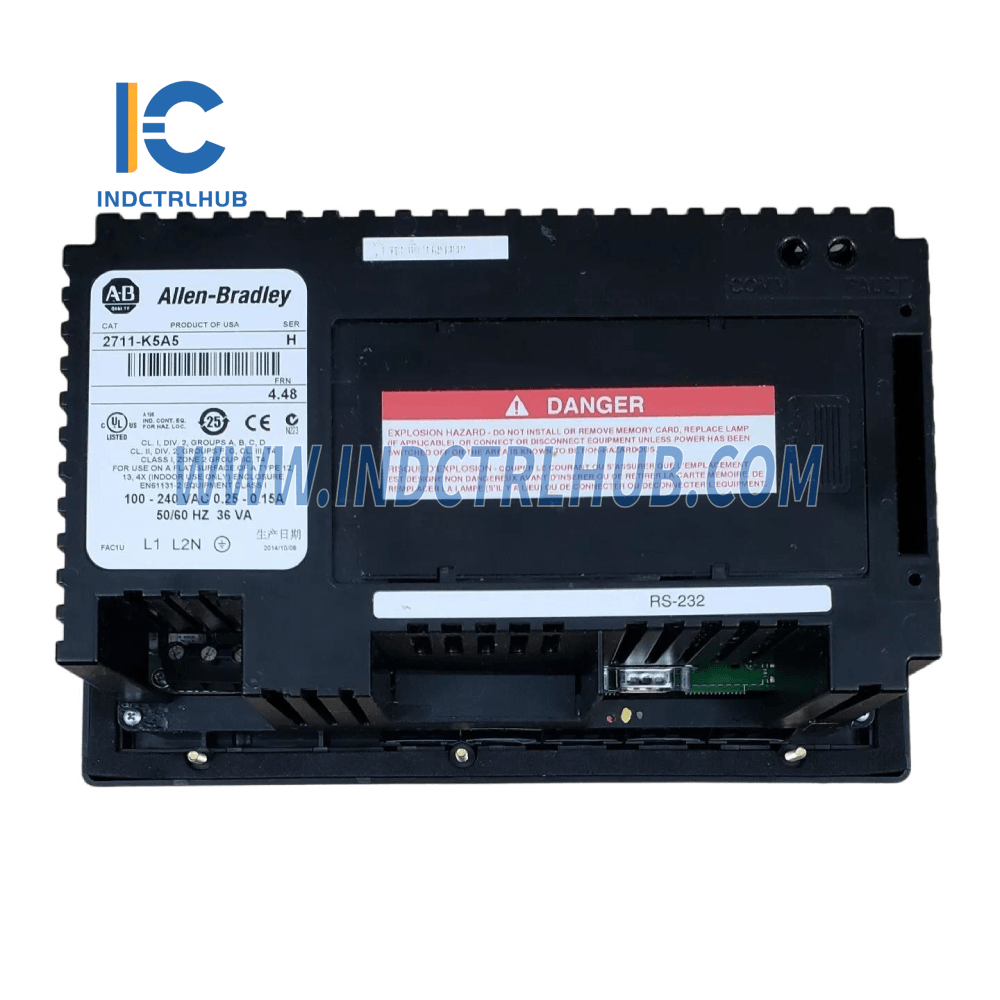

- Výrobca: Allen-Bradley
- Model/Číslo dielu: 2711-K5A5

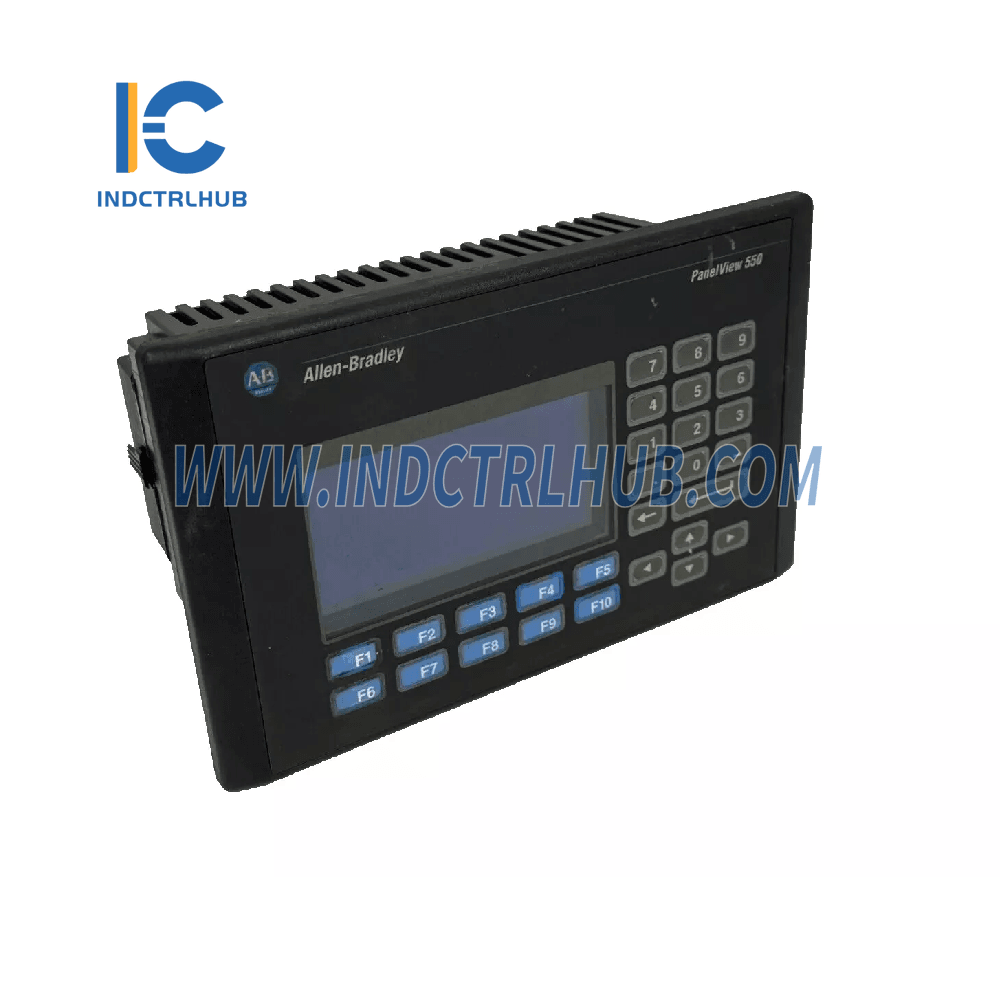

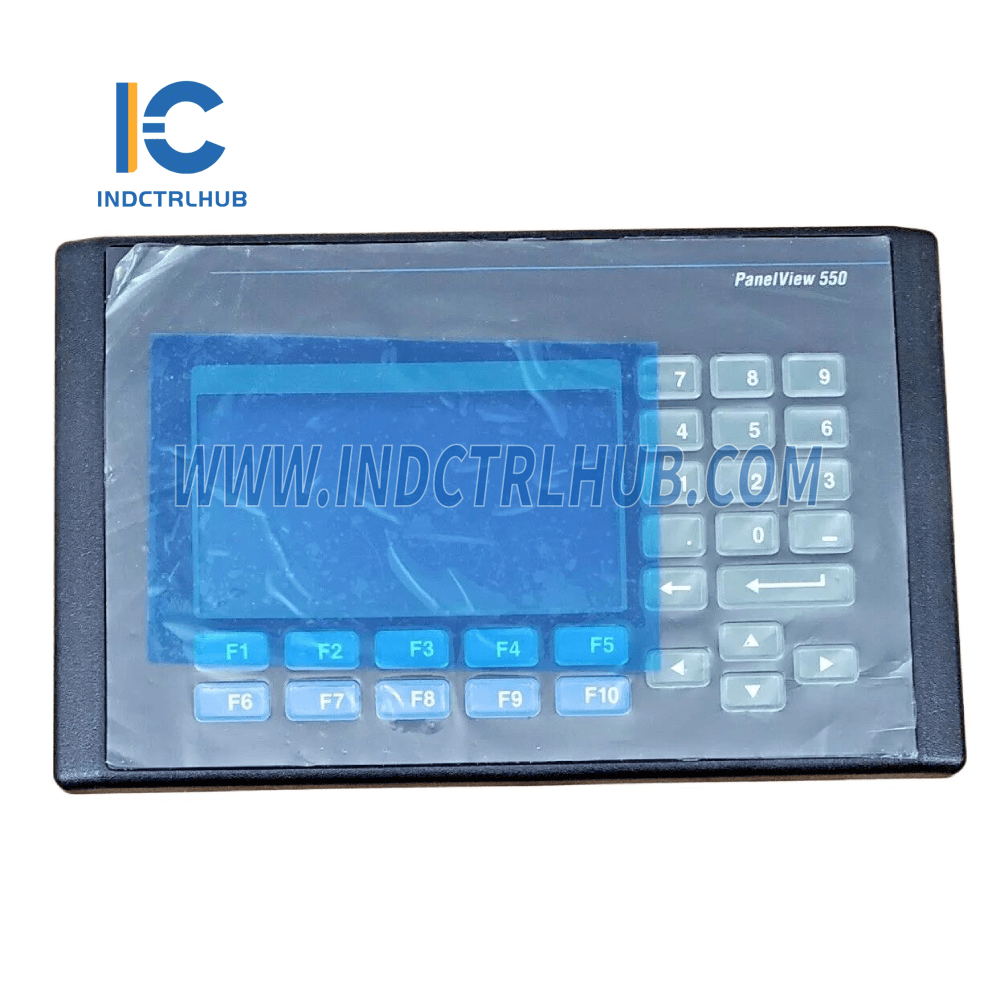

- Popis: PanelView 550 terminály
Špecifikácie
Elektrické
| Atribút | Podrobnosti |
|---|---|
| DC napájanie | |
| - Limity napájacieho napätia | 18…30V DC (24V DC nominálne) |
| - Spotreba energie | Maximálne 18 W (0,75 A @ 24V DC) |
| - Limity napájacieho napätia (len dotyková obrazovka) | 18…32V DC (24V DC nominálne) |
| - Spotreba energie (len dotyková obrazovka) | Maximálne 18 W (0,75 A @ 24V DC) |
| AC napájanie | |
| - Limity napájacieho napätia | 85…264V AC, 47…63 Hz |
| - Spotreba energie | Maximálne 45 VA |
Mechanické
| Atribút | Podrobnosti |
|---|---|
| Stupeň krytia | NEMA Typ 12/13, 4X (len na vnútorné použitie), IP54, IP65 |
| Indikátory stavu | COMM: Zelená; Porucha: Červená |
| Hmotnosť | |
| - Klávesnica, Klávesnica & Dotyk | 1,2 kg (2,7 lb) |
| - dotyková obrazovka | 0,93 kg (2,1 lb) |
Rozmery
| Konfigurácia | Metrické (mm) | Imperiálne (in.) |
|---|---|---|
| Klávesnica, Klávesnica & Dotyk | 167 (V) x 266 (Š) x 106 (H) | 6,57 (V) x 10,47 (Š) x 4,17 (H) |
| Dotyková obrazovka | 152 (V) x 185 (Š) x 82 (H) | 6,00 (V) x 7,28 (Š) x 3,20 (H) |
| Inštalovaná hĺbka | ||
| - Klávesnica, Klávesnica & Dotyk | 86 mm (3.39 in.) | |
| - s držiakom pamäťovej karty | 118 mm (4.64 in.) | |
| - s priestorom pre pamäťovú kartu | 207 mm (8,15 palca) | |
| - dotyková obrazovka | 64 mm (2,54 palca) | |
| - s držiakom pamäťovej karty | 109 mm (4,30 palca) | |
| - s priestorom pre pamäťovú kartu | 188 mm (7,40 palca) |
Displej
| Atribút | Podrobnosti |
|---|---|
| Typ | Tekutokrystalový displej (LCD) |
| Veľkosť | 120 x 60 mm (4,75 x 2,38 palca) |
| Rozlíšenie | 256 x 128 pixelov |
| Dotykové bunky | 128 (16 stĺpcov x 8 riadkov) |
| Veľkosť dotykovej bunky | 16 x 16 pixelov |
Pamäť
| Konfigurácia | Podrobnosti |
|---|---|
| PV550 (séria E alebo neskôr) | 240K bajtov (aplikácie obrazoviek) |
| PV550 (pred sériou E) | 112K bajtov (aplikácie obrazoviek) |
Environmentálne
| Atribút | Podrobnosti |
|---|---|
| Prevádzková teplota | 0…55 °C (32…131 °F) |
| Skladovacia teplota | -20…70 °C (-4…158 °F) |
| Relatívna vlhkosť | |
| - 0…30 °C (32…86 °F) | 5…95 % (bez kondenzácie) |
| - 31…40 °C (88…104 °F) | 5…75% |
| - 41…55 °C (106…131 °F) | 5…50% |
| Odvod tepla | 20 W (69 BTU/HR) pre AC alebo DC napájanie |
| Náraz (prevádzkový/neprevádzkový) | 30 g / 50 g |
| Vibrácie (prevádzkové) | 2 g až 2 000 Hz |
