Product Description
Prehľad produktu
- Výrobca: Allen-Bradley

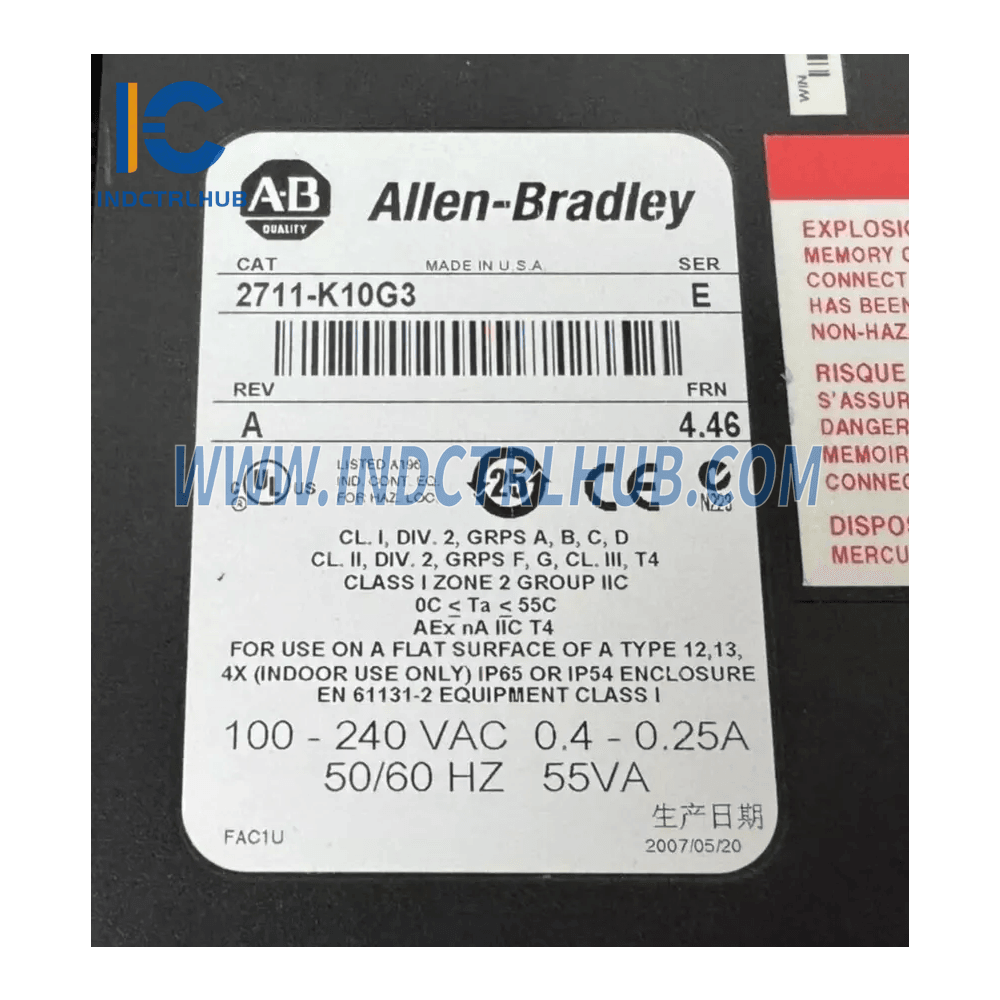

- Model/Číslo dielu: 2711-K10G3
-

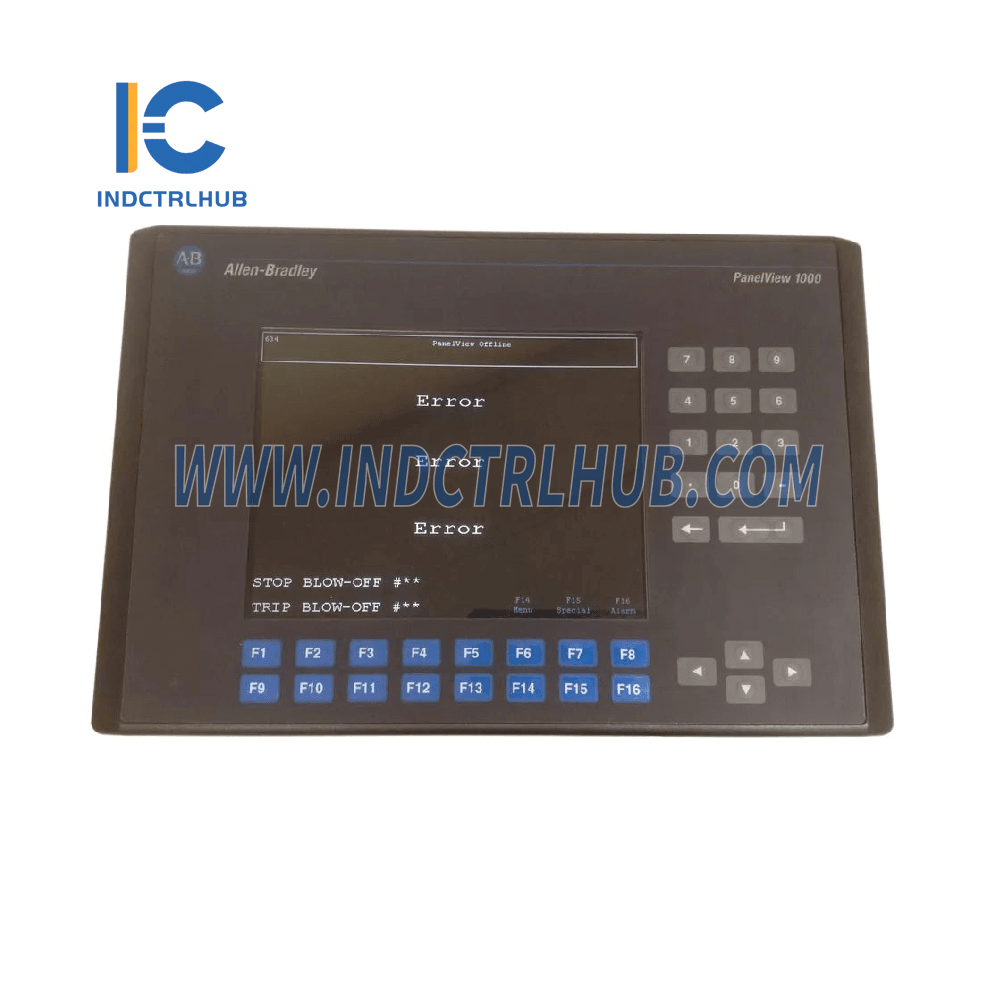

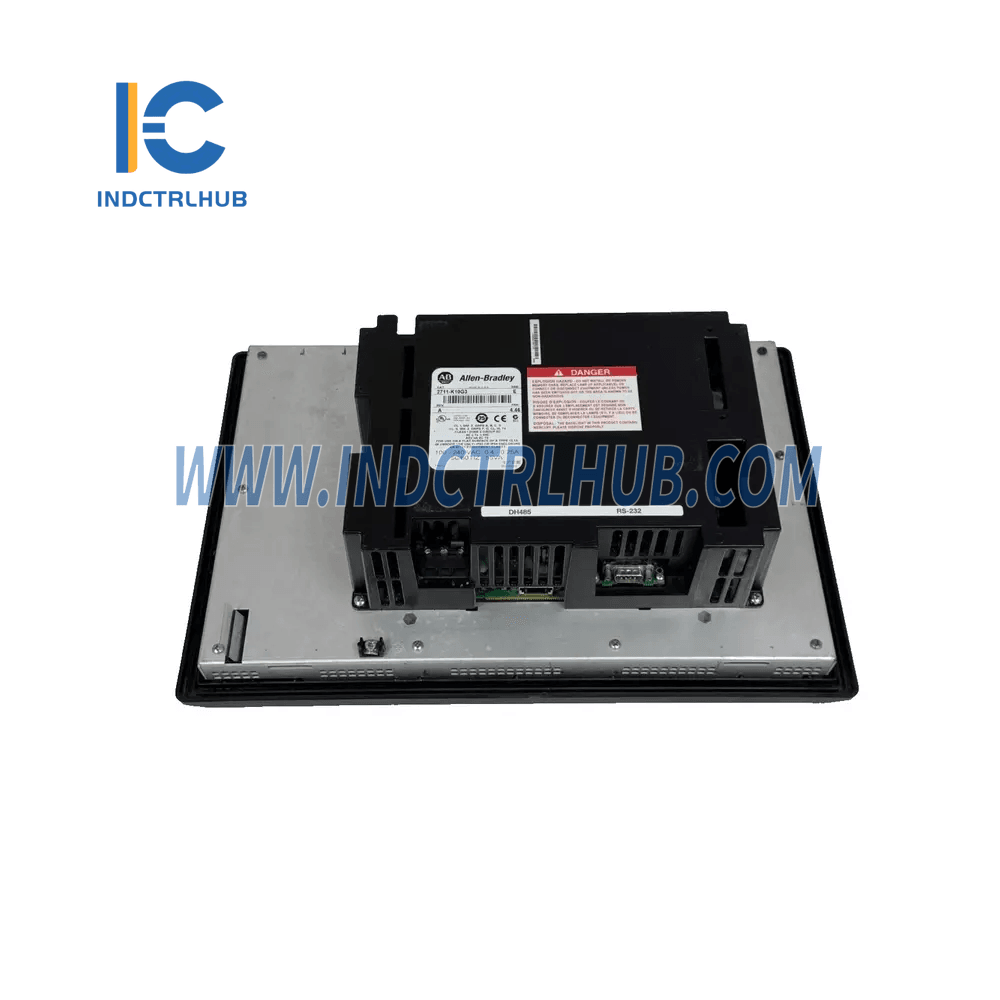

Popis: Operačný terminál PanelView 1000
- Dostupné vo verziách Farebná (PV1000C) a Odtiene šedej (PV1000G)
Špecifikácie
Napájanie a elektrické
| Typ napájania | Napájacie napätie | Spotreba energie |
|---|---|---|
| AC napájanie | 85…264V AC, 47…63 Hz | Maximálne 55 VA |
| DC napájanie | 18…32V DC (24V nominálne) | Maximálne 24 W (1,0 A pri 24V DC) |
Mechanické
| Atribút | Podrobnosti |
|---|---|
| Stupeň krytia | NEMA Typ 12/13, 4X (len na vnútorné použitie) |
| IP54, IP65 | |
| Hmotnosť | PV1000G: 3.06 kg (6.7 lb) |
| PV1000C: 3.00 kg (6.6 lb) | |
| Rozmery (mm/in) | Klávesnica: 282 x 423 x 112 mm (11.11 x 16.64 x 4.40 in) |
| Dotyková obrazovka: 282 x 370 x 112 mm (11.11 x 14.58 x 4.40 in) | |
| Inštalovaná hĺbka | Bez držiaka pamäťovej karty: 97 mm (3.81 in) |
| S držiakom pamäťovej karty: 129 mm (5.06 in) | |
| Medzera s držiakom: 220 mm (8.65 in) |
Vlastnosti displeja
| Typ | Veľkosť (mm/in) | Rozlíšenie | Dotykové bunky | Veľkosť dotykovej bunky |
|---|---|---|---|---|
| PV1000G | 211 x 158 mm (8.3 x 6.2 in) | 640 x 480 | 384 (24 stĺpcov x 16 riadkov) | 26 x 30 pixelov |
| PV1000C | 211 x 158 mm (8.3 x 6.2 in) | 640 x 480 | Nie je špecifikované | Nie je špecifikované |
Pamäť
- Celková pamäť aplikácie Flash: 1008 KB (aplikácie obrazoviek)
Environmentálne špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Prevádzková teplota | 0…55 °C (32…131 °F) |
| Skladovacia teplota | -25…70 °C (-13…158 °F) |
| Relatívna vlhkosť | 5…95 % (bez kondenzácie) |
| Odvod tepla | 39 W (132 BTU/h) |
| Odolnosť proti otrasom | Prevádzka: 15 g, Neprevádzka: 30 g |
| Odolnosť proti vibráciám | 2 g až 2 000 Hz |
Používateľské rozhranie
| Veľkosť znaku (pixely) | Znaky/riadok | Riadky | Rozmery znakov (mm) |
|---|---|---|---|
| 8 x 16 | 79 | 24 | 2.2 x 5.3 |
| 8 x 24 | 79 | 19 | 2.6 x 7.9 |
| 16 x 24 | 39 | 19 | 5.3 x 7.9 |
| 24 x 32 | 26 | 14 | 7.9 x 10.6 |
| 32 x 40 | 19 | 11 | 10.6 x 13.2 |
Indikátory stavu
-
Indikátory stavu COMM poruchy:
- Zelená: Normálny chod
- Červená: Stav poruchy
