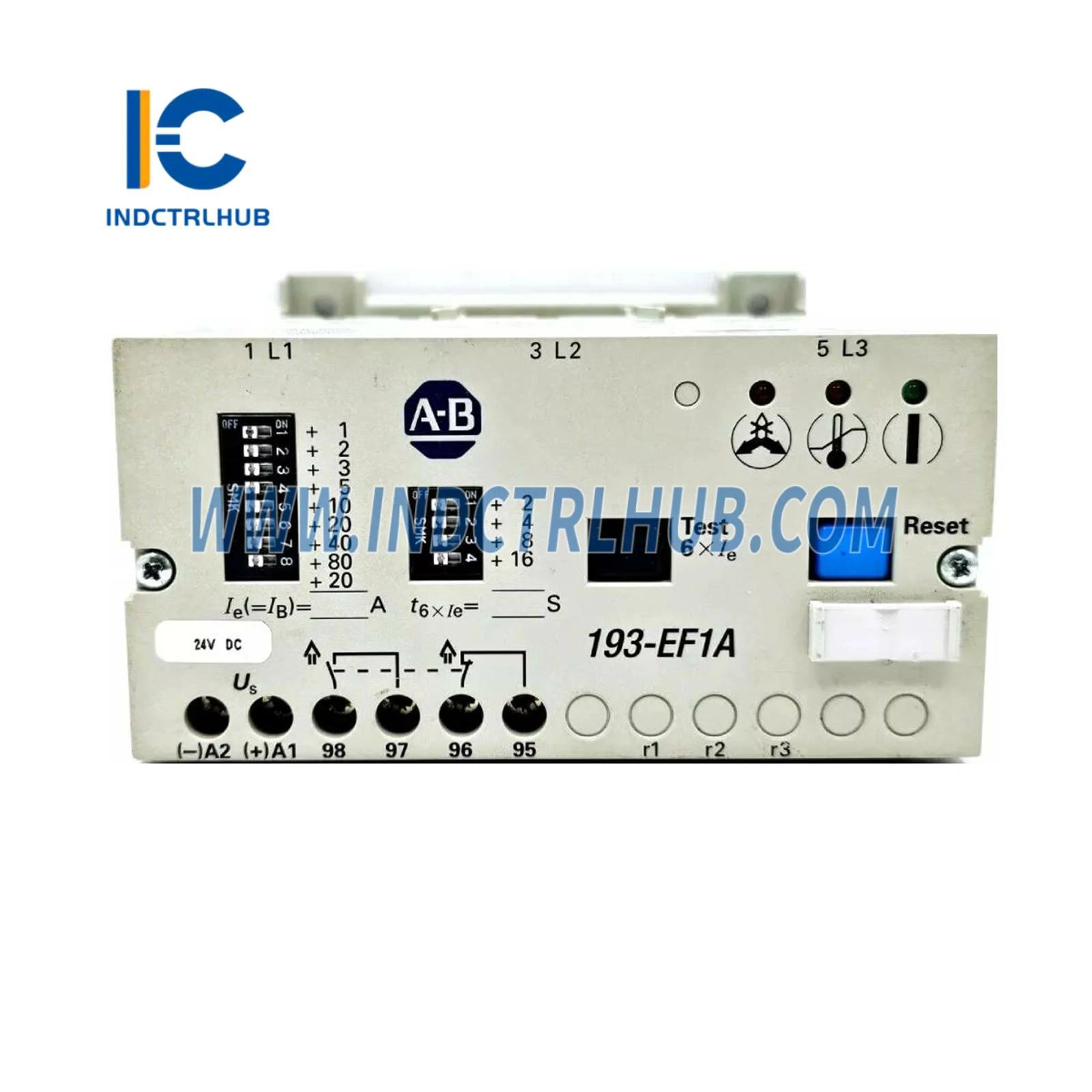

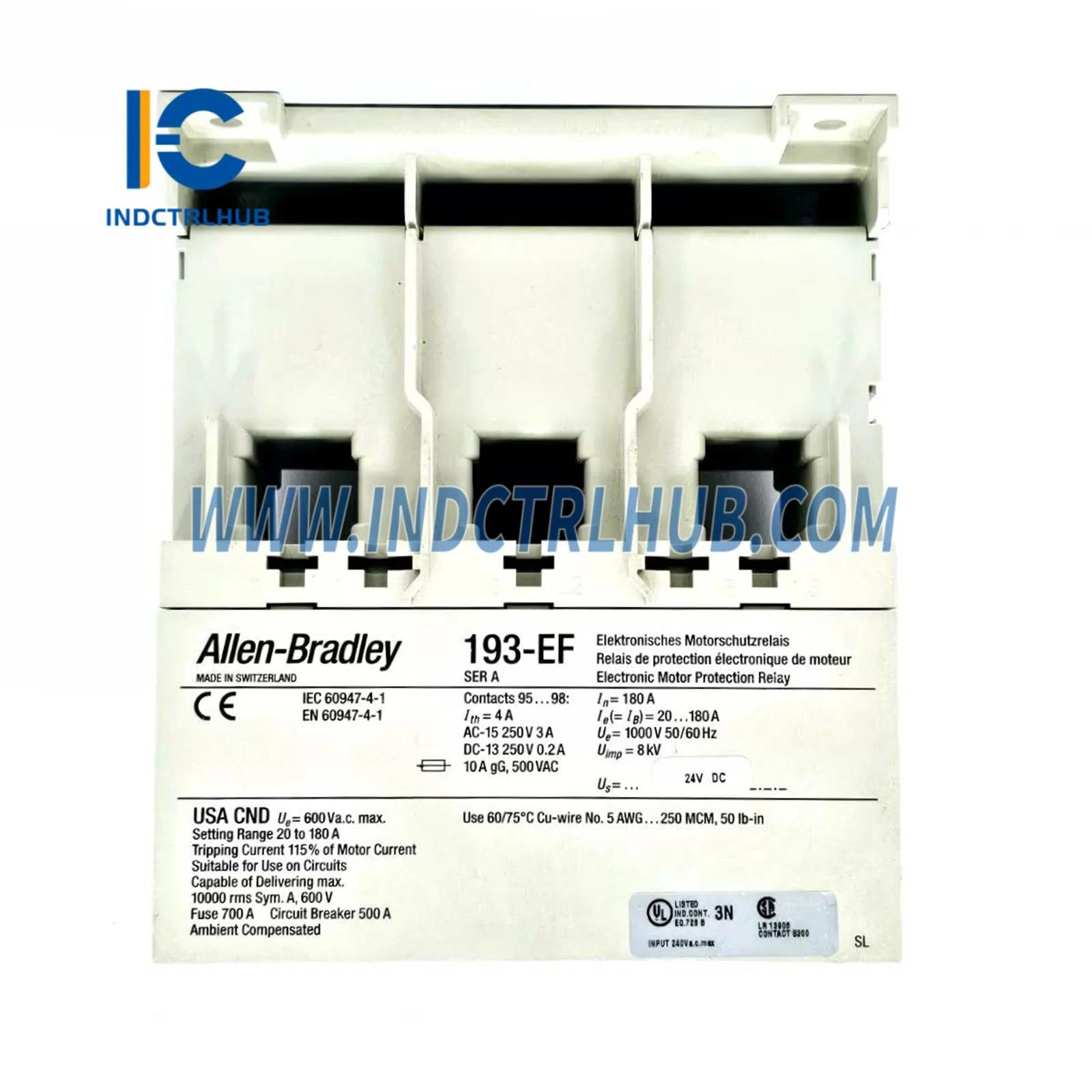

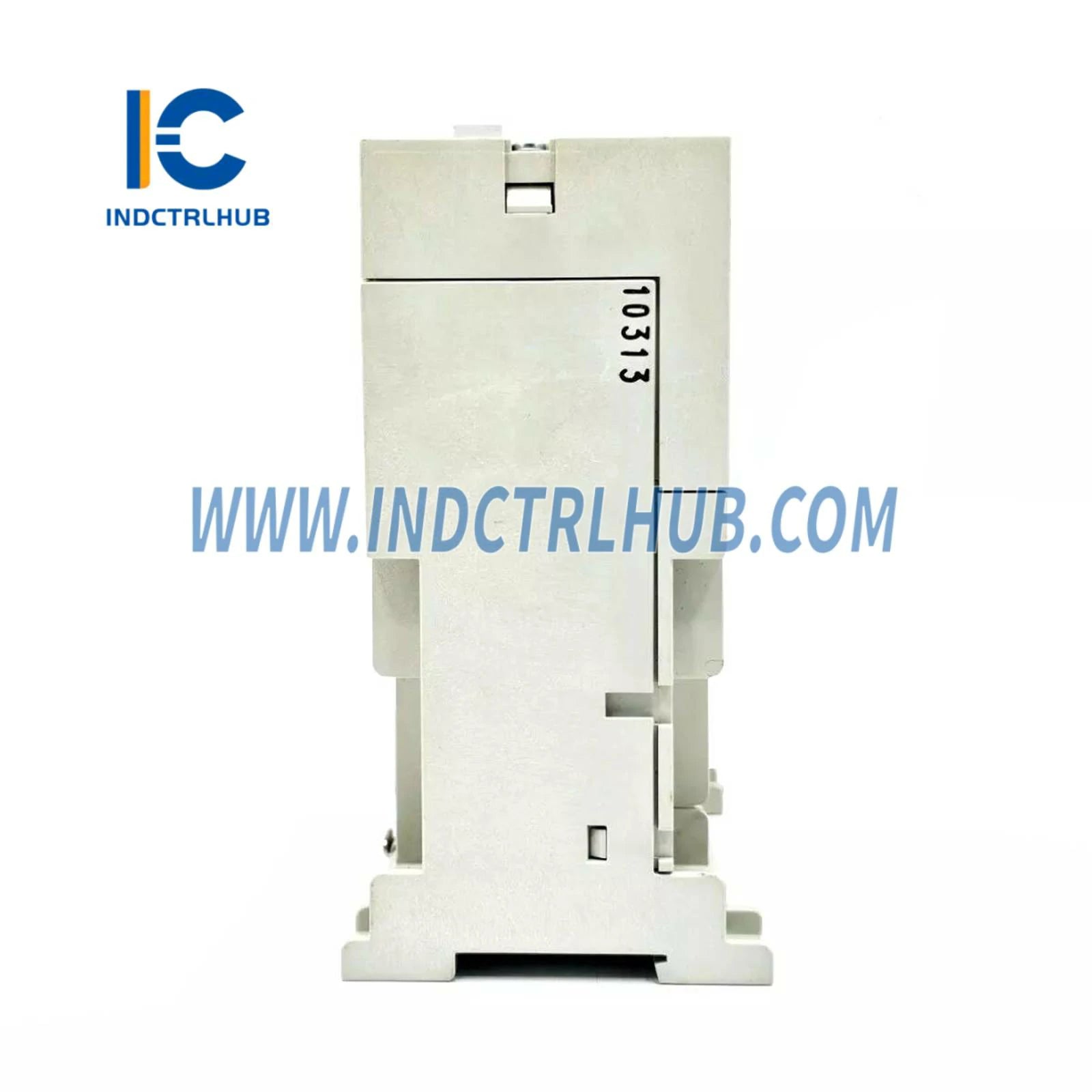

Allen-Bradley 193-EF1A nadprúdové relé
Prehľad produktu
Allen-Bradley 193-EF1A je výkonné preťažovacie relé navrhnuté na poskytovanie komplexnej ochrany motora v priemyselných aplikáciách. Disponuje tepelnou ochranou proti preťaženiu, ochranou proti strate fázy a ochranou PTC termistora, čo ho robí ideálnym pre použitie v náročných podmienkach. Toto relé spĺňa normy IEC, UL, CSA a námorné bezpečnostné normy pre globálnu použiteľnosť.
Technické špecifikácie
Elektrické hodnotenia
| Atribút |
Špecifikácie |
| Menovité napätie (motorový obvod) |
IEC 947, EN 60947: 1000V CSA, UL: 600V |
| Napätie riadiaceho obvodu |
IEC 947, EN 60947: 440V CSA, UL: 240V |
| Menovité riadiace napätie (US) |
AC (50/60 Hz): 24, 36, 48, 110, 120, 230, 240, 400, 415, 440V (0.8…1.1 US) DC: 24, 48V (0.9…1.2 US) |
| Pojistka na ochranu zariadenia |
10 A Typ gG alebo 16 A Typ gG |
Informácie o výstupných reléových kontaktoch
| Montáž kontaktov |
1 N.O. a 1 N.C., galvanicky oddelené |
| Menovité prevádzkové napätie |
UL/CSA Pilotná záťaž: 240V |
| Menovitý striedavý prevádzkový prúd (AC-15) |
24V: 3A 110…125V: 3A 220…250V: 1.2A |
| Maximálny prípustný prepínací prúd (cos φ = 0,3, AC-15) |
24V: 30A 110…125V: 30A 220…250V: 12A |
| Menovitý DC prevádzkový prúd (DC-13, L/R = 300ms) |
24V: 2A 110…125V: 0,3A 220…250V: 0,2A |
| Maximálny menovitý záložný prúd poistky |
10 A, 500V AC Typ gG |
Environmentálne hodnotenia
| Stav |
Rozsah teplôt |
| Prevádzka |
-5…+60°C |
| Ukladanie |
-50…+60°C |
| Preprava |
-50…+85°C |
Merací obvod snímača
| Atribút |
Špecifikácie |
| Prierez meracieho obvodu |
0,5 - 1,5 mm² |
| Maximálna dĺžka vedenia |
0,5 mm²: 200m 1,5 mm²: 600m |
| Maximálny studený odpor reťazca PTC snímačov |
1,5 kΩ |
| Maximálny počet PTC snímačov (IEC 34-11-2) |
6 |
Fyzické rozmery a hmotnosť
| Komponent |
Hmotnosť (g) |
| 193-EF1A Preťažovací relé |
1,070g |
| Preťažovací relé 193-EF2A |
1,090g |
| Preťažovací relé 193-EF1B |
2,510g |
| Preťažovací relé 193-EF2B |
2,530g |
| Preťažovací relé 193-EF2C |
5,550g |
| Indikačný modul 193-LB1 |
160g |
| Modul diaľkového resetu 193-RB1 |
160g |
| Adaptér 196-MTM |
5g |
| Predný kryt 193-PA |
3g |
| Svorka 193-HD |
40g |
| Zbernicové lišty (825-MVM, 825-MVM2, 825-MVS, 825-MVS2) |
230g - 350g |
